Analiz Ayarları Sihirbazını Kullanın

ideCAD Mimari ile hazırlanmış projenin ideCAD Statik ile açılmıştır. Analiz Ayarları Sihirbazı 'nı kullanarak TBDY koşullarını ve yatay elastik tasarım spektrumunu belirleyebilirsiniz.

Analiz Ayarları Sihirbazını Kullanın.cde

Taşıyıcı sistemi incelenen yapı bilgi modelinin Analiz Ayarları sihirbazında, TBDY 2018’e uygun olarak ayarları yapılır.

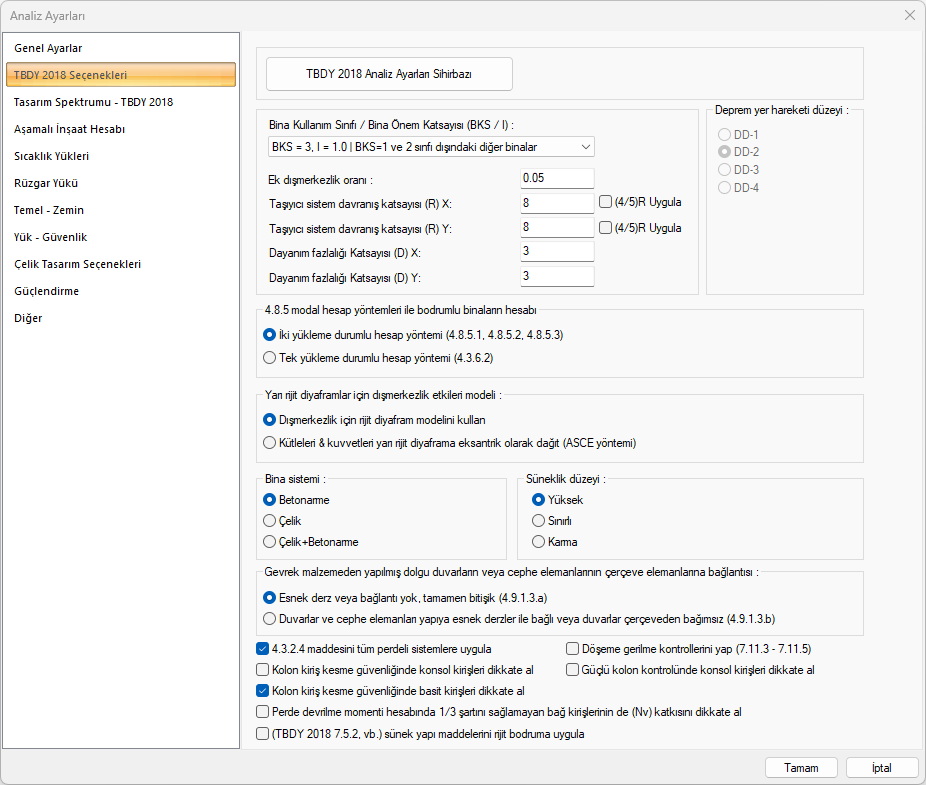

  • Analiz Ayarları komutuna tıklayın.

  • Genel ayarlar sekmesinde TBDY 2018 seçeneğini işaretleyin.

  • TBDY 2018 Analiz Ayarları Sihirbazı butonuna tıklayın.

  • Deprem Yer Hareketi Düzeyi-2 seçeneğini tıklayın.

  • Zemin sınıfı olarak ZB seçeneğini tıklayın.

  • Sonraki sayfalarda yapılan seçimleri iptal etmek için Tamam butonuna tıklayın.

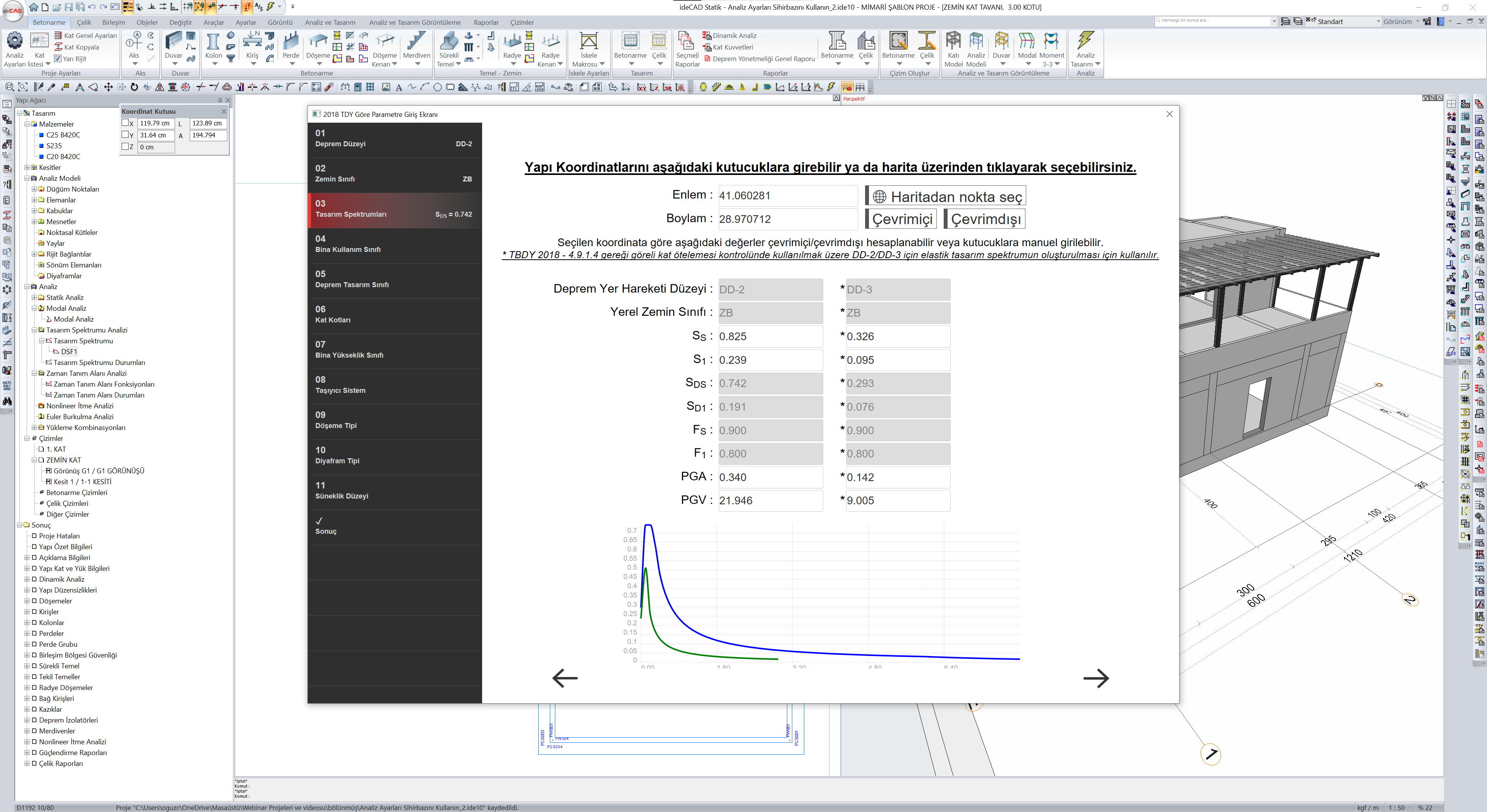

  • Haritadan nokta seç butonuna tıklayın.

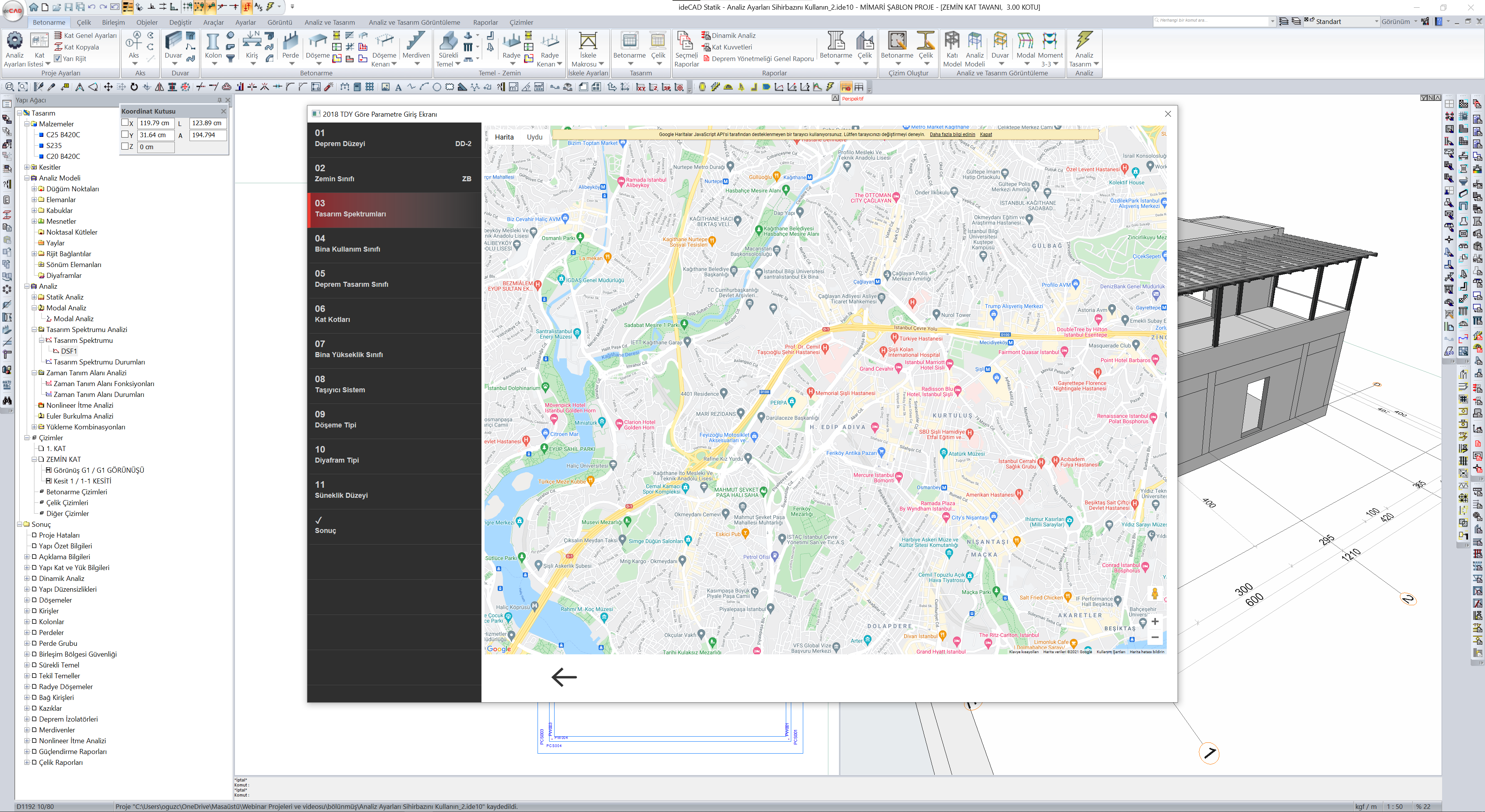

  • Açılan haritan yapının uygulanacağı konuma tıklayın.

  • Çevirimdışı butonuna tıklayın.

  • DD-2 ve DD-3 'e göre Tasarım Spektrumu tanımlanır.

  • Ok işaretine tıklayarak sonraki sayfaya geçin.

  • Bina kullanım sınıfını BKS=3 olarak seçin.

  • Deprem tasarım sınıfı DTS=2 olarak belirlenecektir.

  • Ok işaretine tıklayarak sonraki sayfaya geçin.

  • Kat genel ayarları seçeneğine tıklayın.

  • Kat ayarlarını kontrol ettikten sonra Tamam butonuna basarak diyaloğu kapatın.

  • Bina yükseklik sınıfı BYS=8 olarak tanımlanacaktır.

  • Ok işaretine tıklayarak sonraki sayfaya geçin.

  • Performans hedefi, KH ve değerlendirme/tasarım yaklaşımı, DGT olarak belirlenir.

  • Ok işaretine tıklayarak sonraki sayfaya geçin.

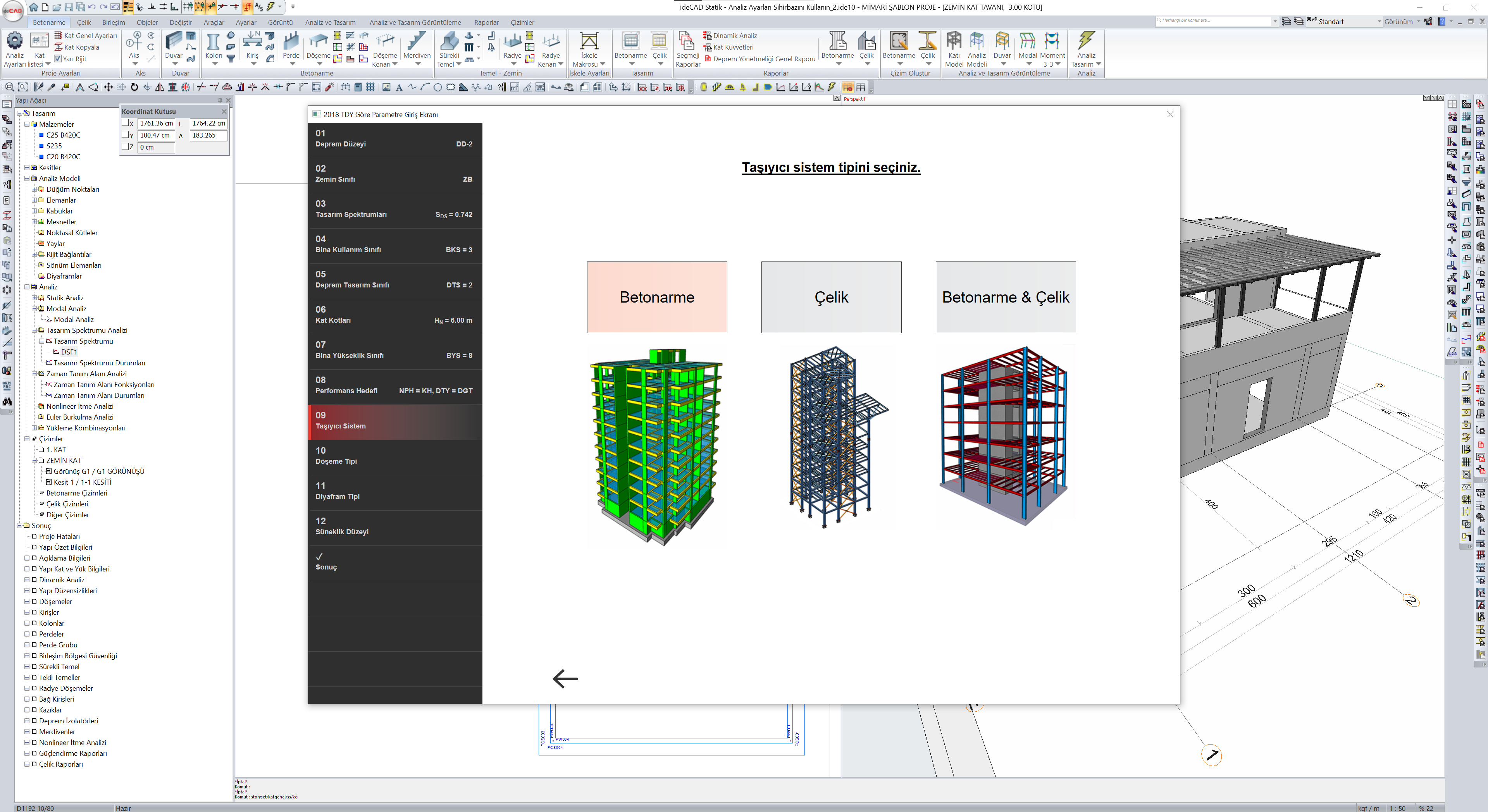

  • Taşıyıcı sistem olarak Betonarme seçin.

  • Döşeme tipi olarak Kirişli veya Kaset Döşemeler seçeneğini seçin.

  • Diyafram tipi olarak Yarı Rijit Diyafram seçeneğini seçin.

  • Yapı süneklik düzeyini Yüksek olarak seçin.

  • X yönünde taşıyıcı sistem tipini A11 olarak seçin.

  • Y yönünde taşıyıcı sistem tipini A11 olarak seçin.

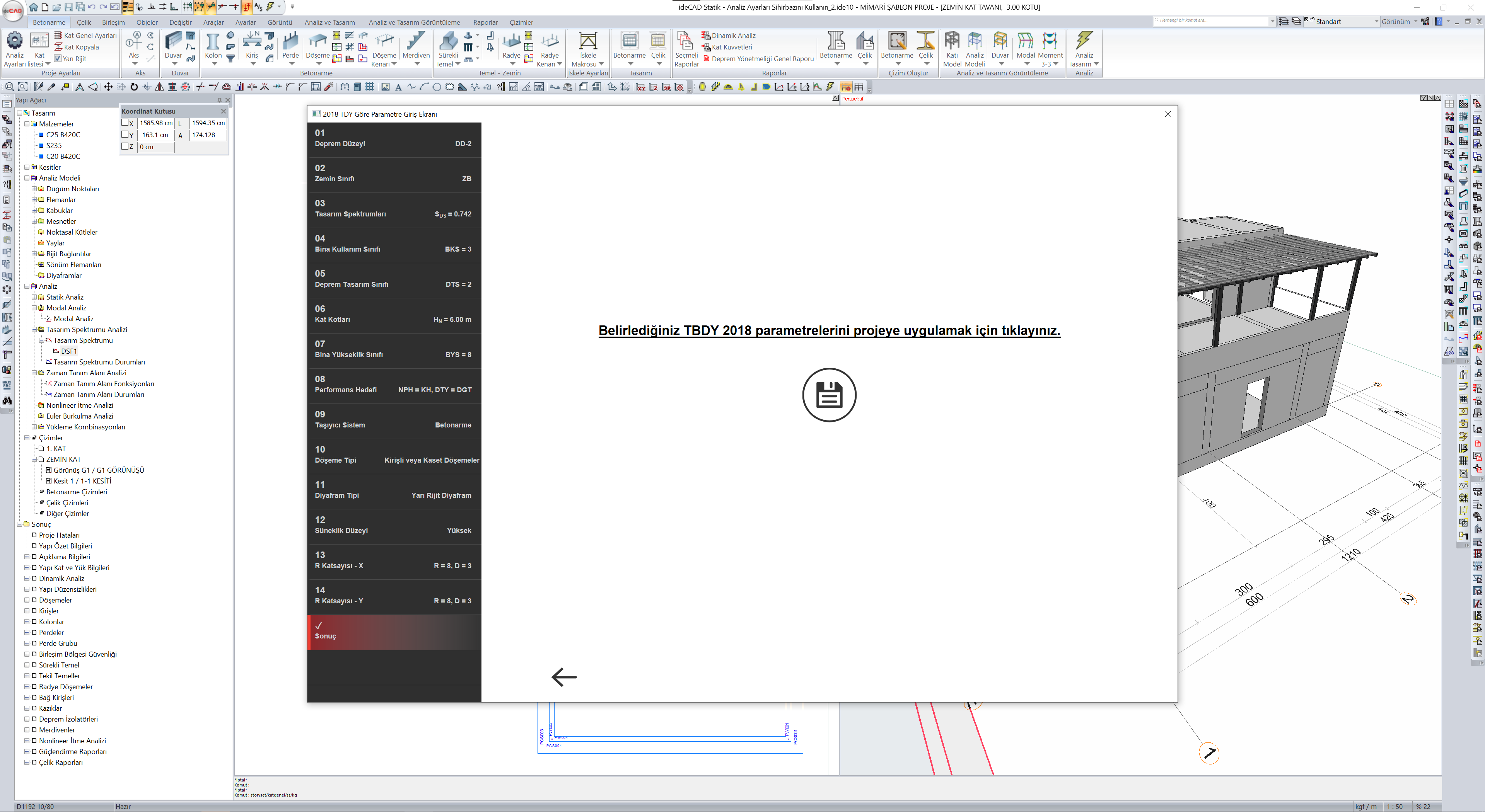

  • Parametreleri projeye uygulamak için kaydet simgesine tıklayın.

  • Tamam butonuna tıklayarak analiz ayarları penceresini kapatın.


Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
