Analiz Modelini İnceleyin

Taşıyıcı sistemi statikçe uygun hale getirilen ve Analiz Modelini İnceleyin.cde dosyasını açın ve Analiz+Tasarım yaparak sonuçları inceleyin.

Analiz Modelini İnceleyin.cde

Yetersizlikleri giderilen yapı bilgi modelinin analiz modeli incelenir.

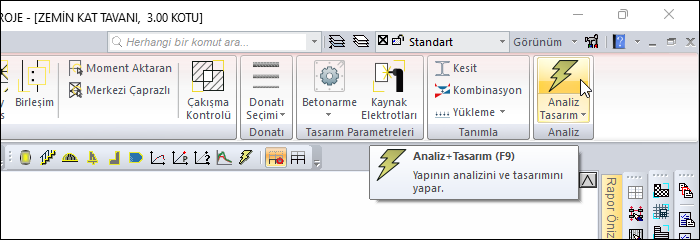

  • Analiz+Tasarım (F9) komutuna tıklayın.

  • Açılan pencerede Analiz yaptırmak istiyor musunuz? sorusu sorulacaktır.

  • Evet butonuna tıklayın.

  • Analiz Durumu penceresinde analizin tamamlanmasını bekleyin.

  • Analiz tamamlandıktan sonra Tamam butonuna tıklayarak pencereyi kapatın.

  • Ribbon menü, Analiz ve Tasarım Görüntüleme sekmesine tıklayın.

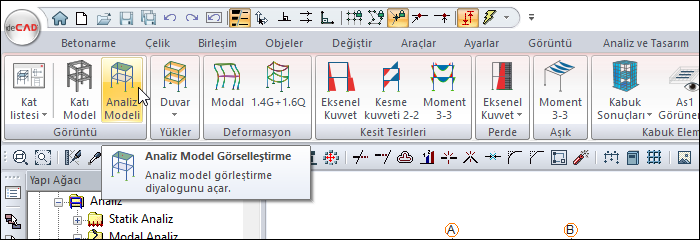

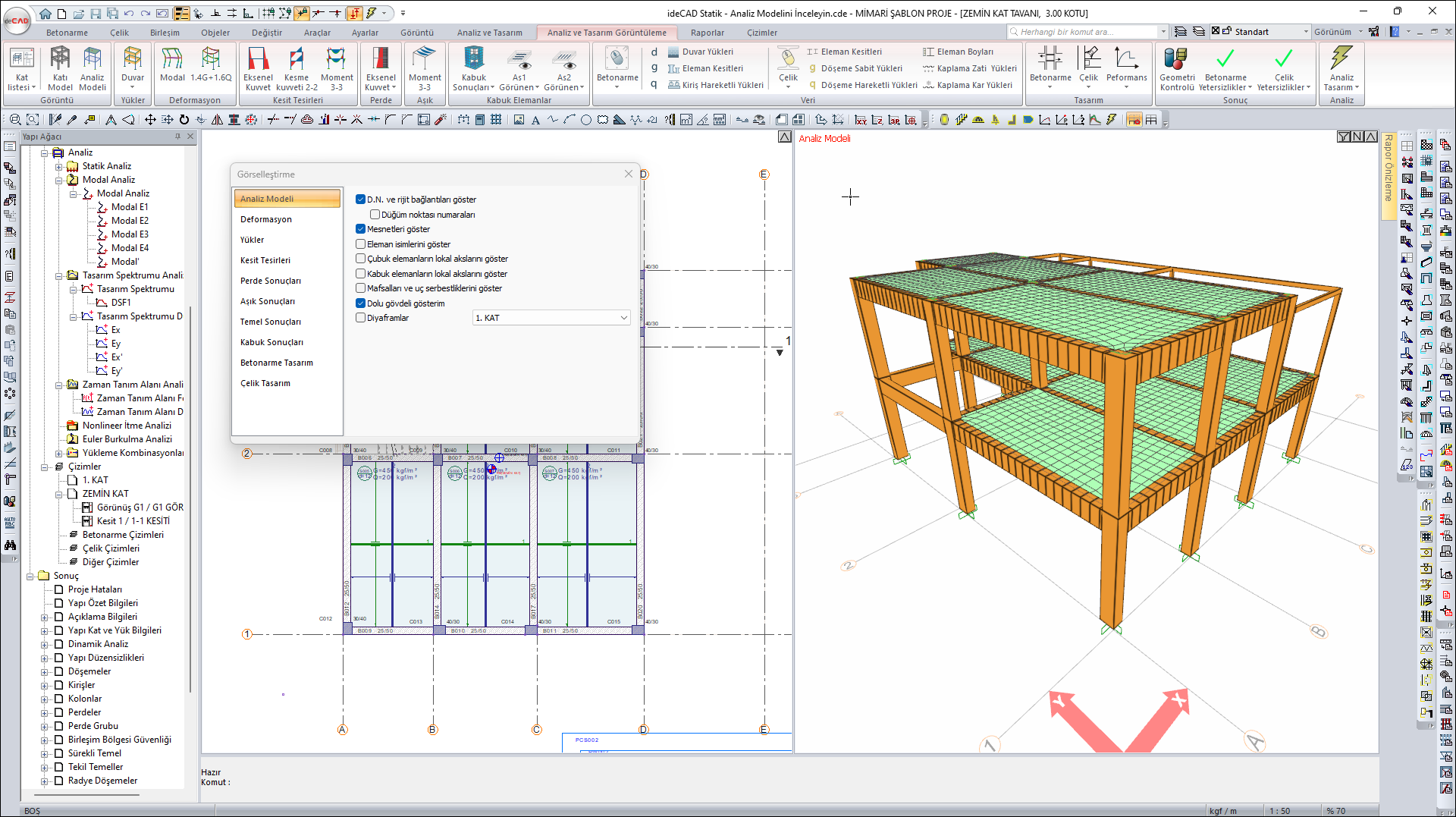

  • Görüntü bölümünden, Analiz Modeli komutuna tıklayın.

  • Çubuk ve kabuk sonlu elemanlar ile analiz modeli otomatik oluşur.

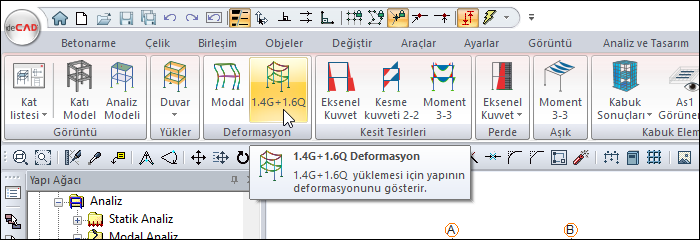

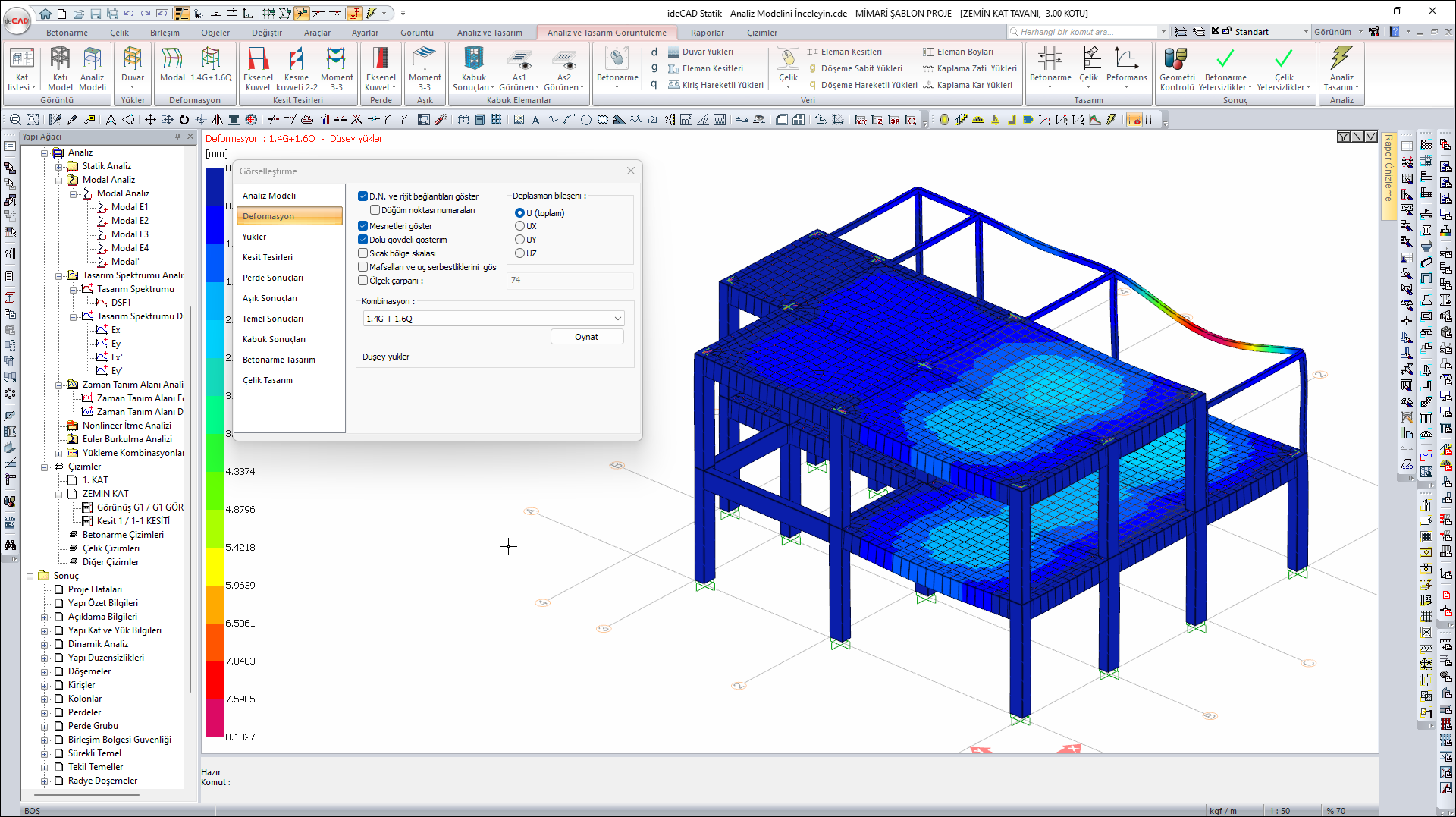

  • Ribbon Menü, Deformasyon bölümünden, 1.4G+1.6Q Deformasyon komutuna tıklayın.

  • Görselleştirme Penceresinde 1.4G+1.6Q için şekildeğiştirme ve animasyonu oluşur.

  • Görselleştirme Diyaloğu, Deformasyon sekmesi, Kombinasyon listesine tıklayın.

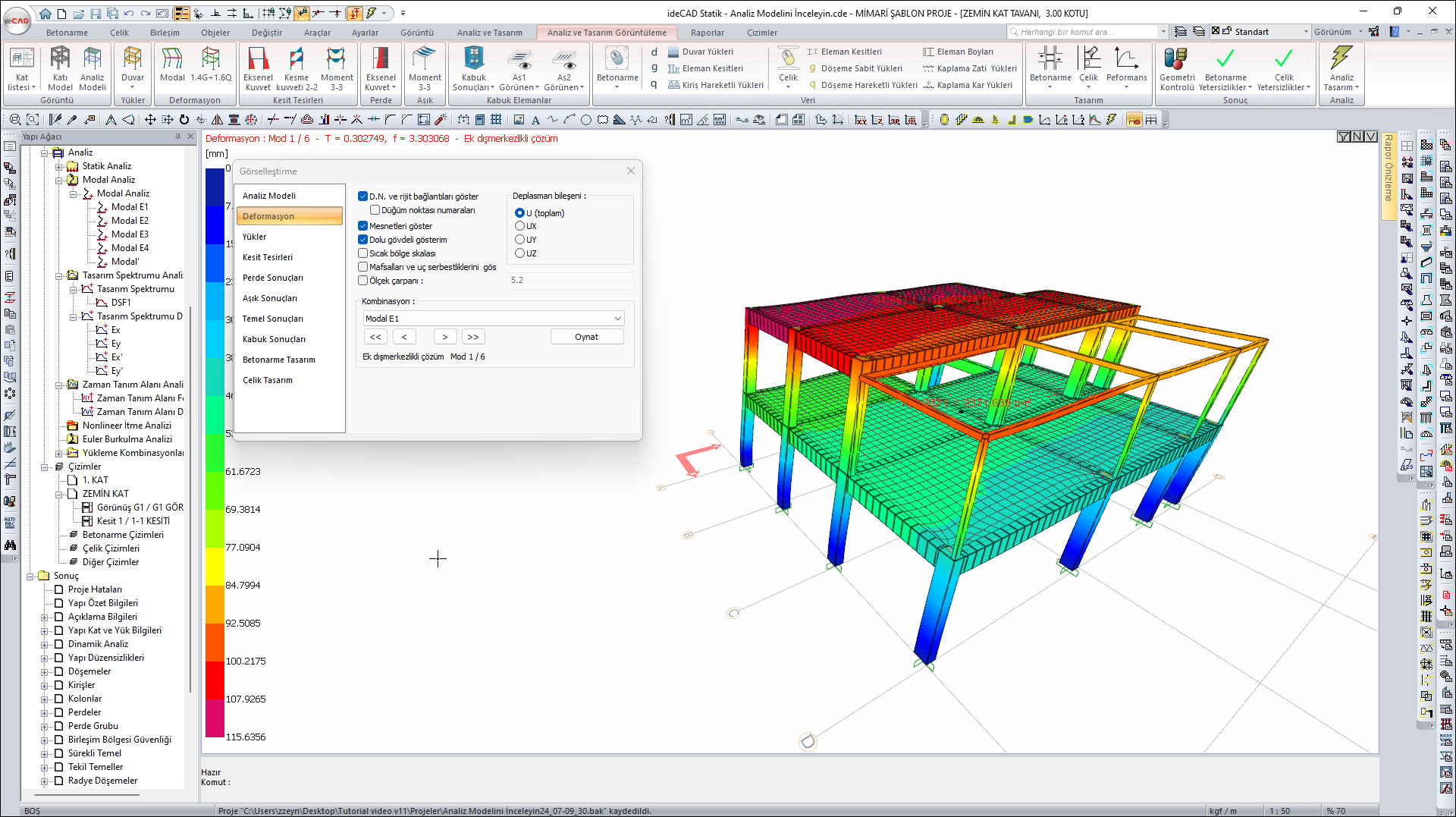

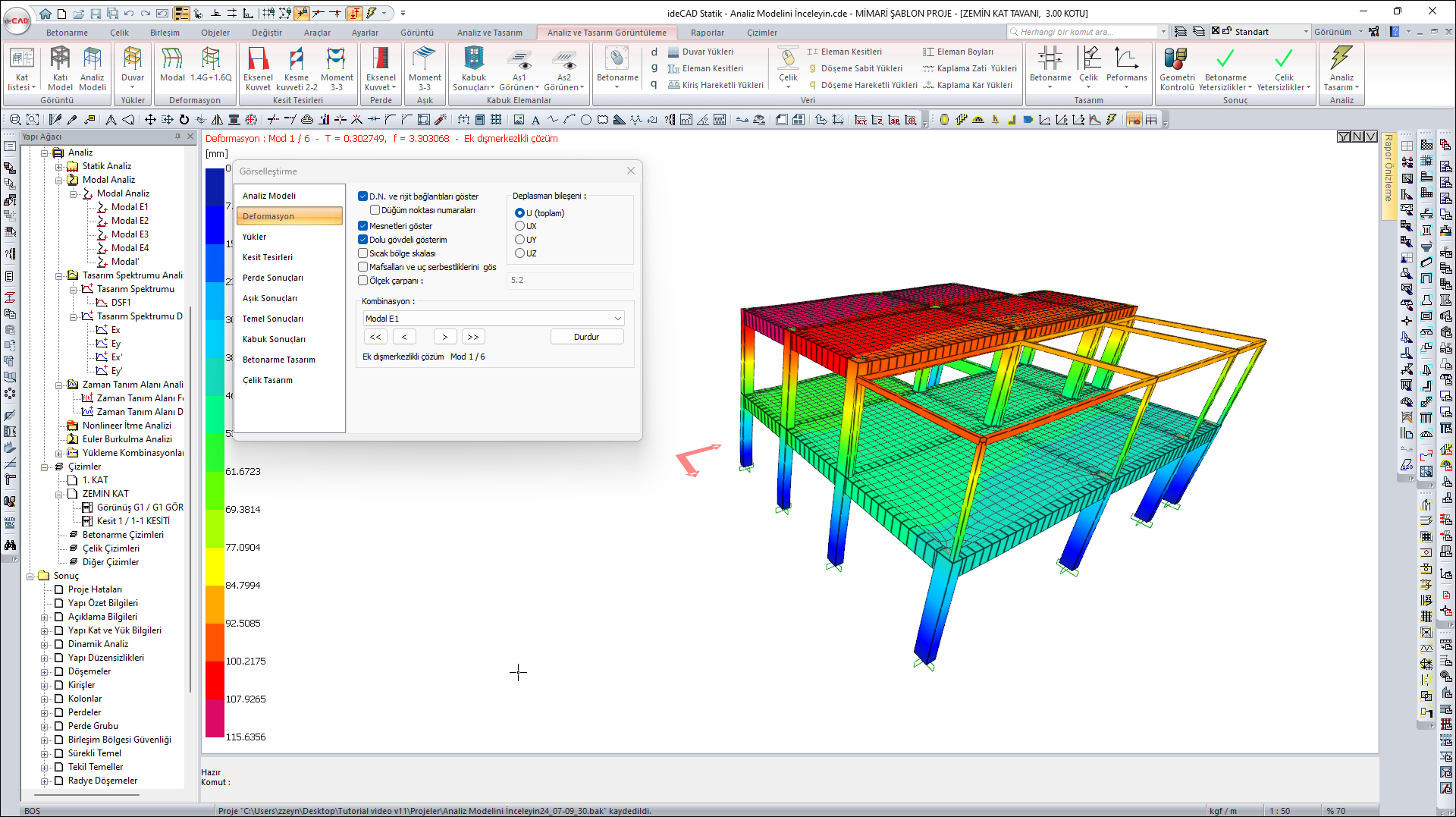

  • Modal E1 'i seçin.

  • Görselleştirme Penceresinde Mod Şekilleri oluşur.

  • Görselleştirme Diyaloğundan, Oynat komutuna tıklayın.

  • Görselleştirme Penceresinde Mod Şekilleri 'nin animasyonu oluşur.

  • Görselleştirme Diyaloğundan, Durdur komutuna tıklayarak animasyonu durdurun.

  • Görselleştirme Diyaloğu, Deformasyon sekmesi, Kombinasyon listesine tıklayın.

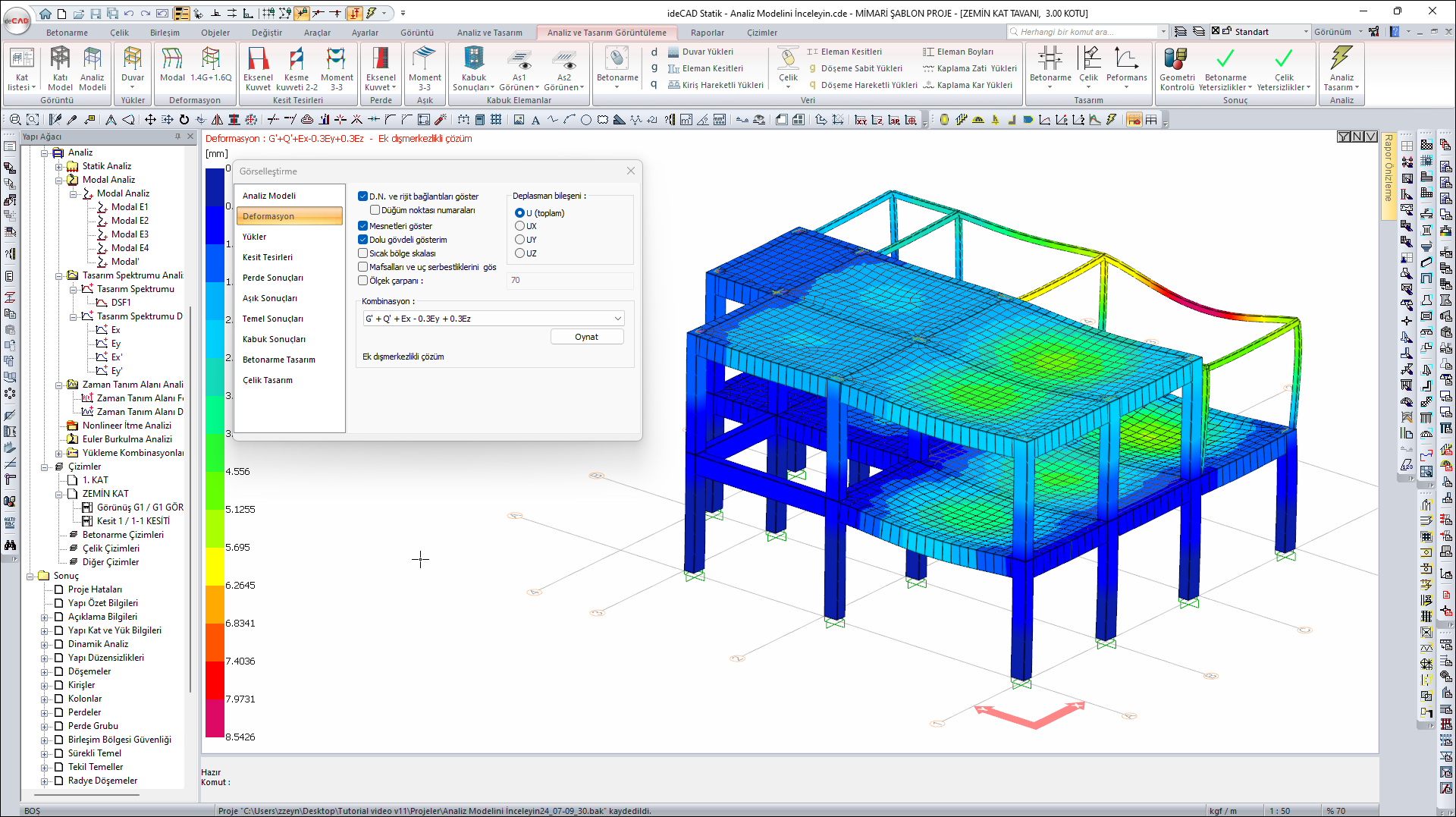

  • G'+Q'+Ex-0.3Ey+0.3Ez kombinasyonunu seçin.

  • Görselleştirme Penceresinde Şekildeğiştirmeler oluşur.

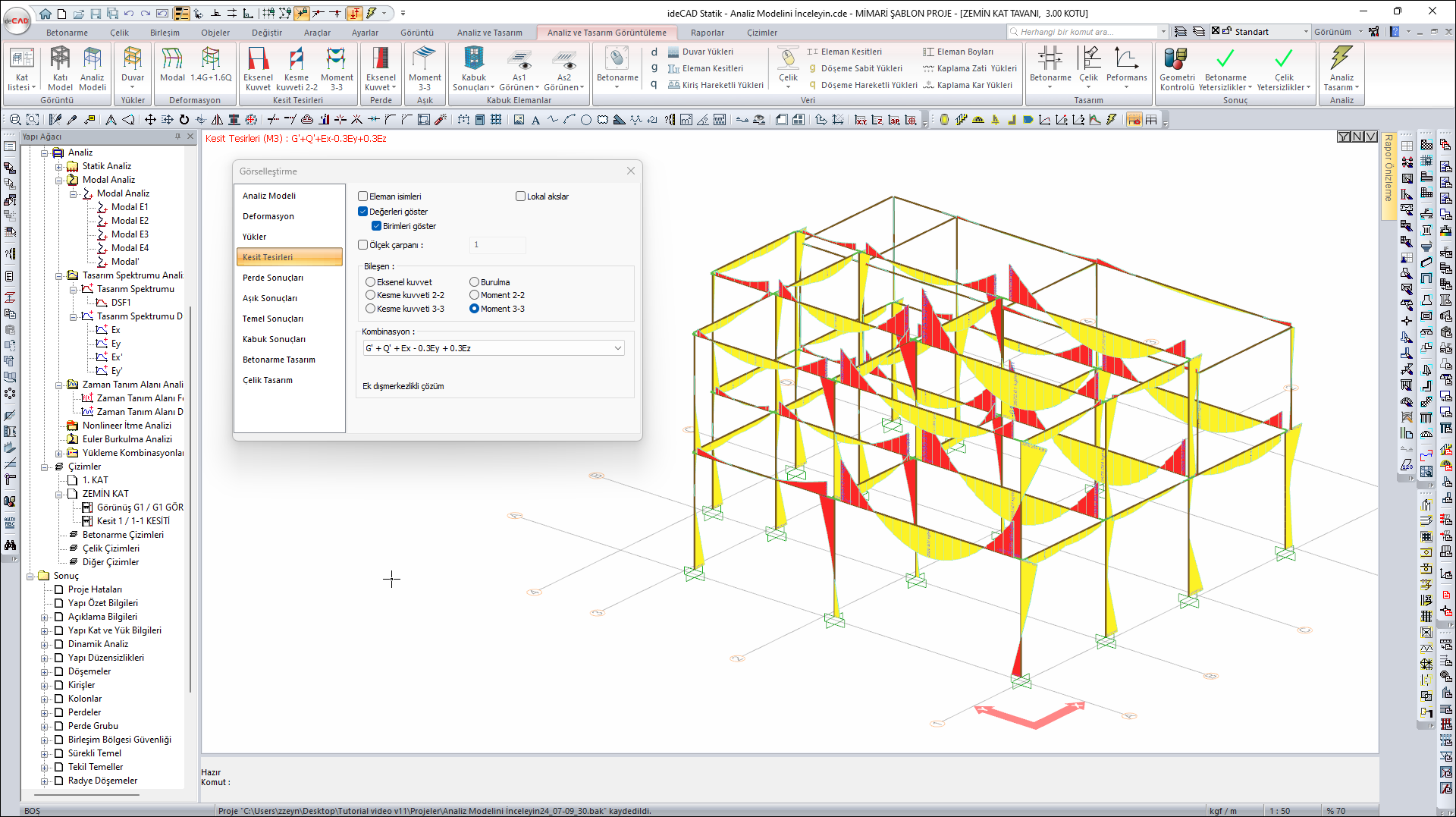

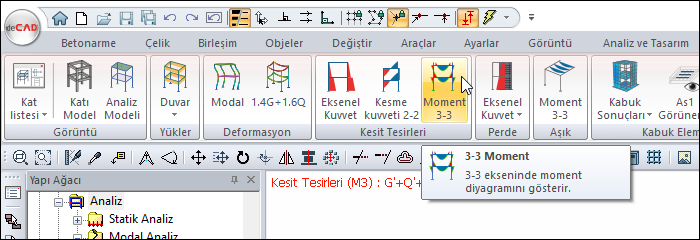

  • Ribbon Menü, Kesit Tesirleri bölümünden, Moment 3-3 komutuna tıklayın.

  • Görselleştirme Penceresinde Moment Diyagramı oluşur.

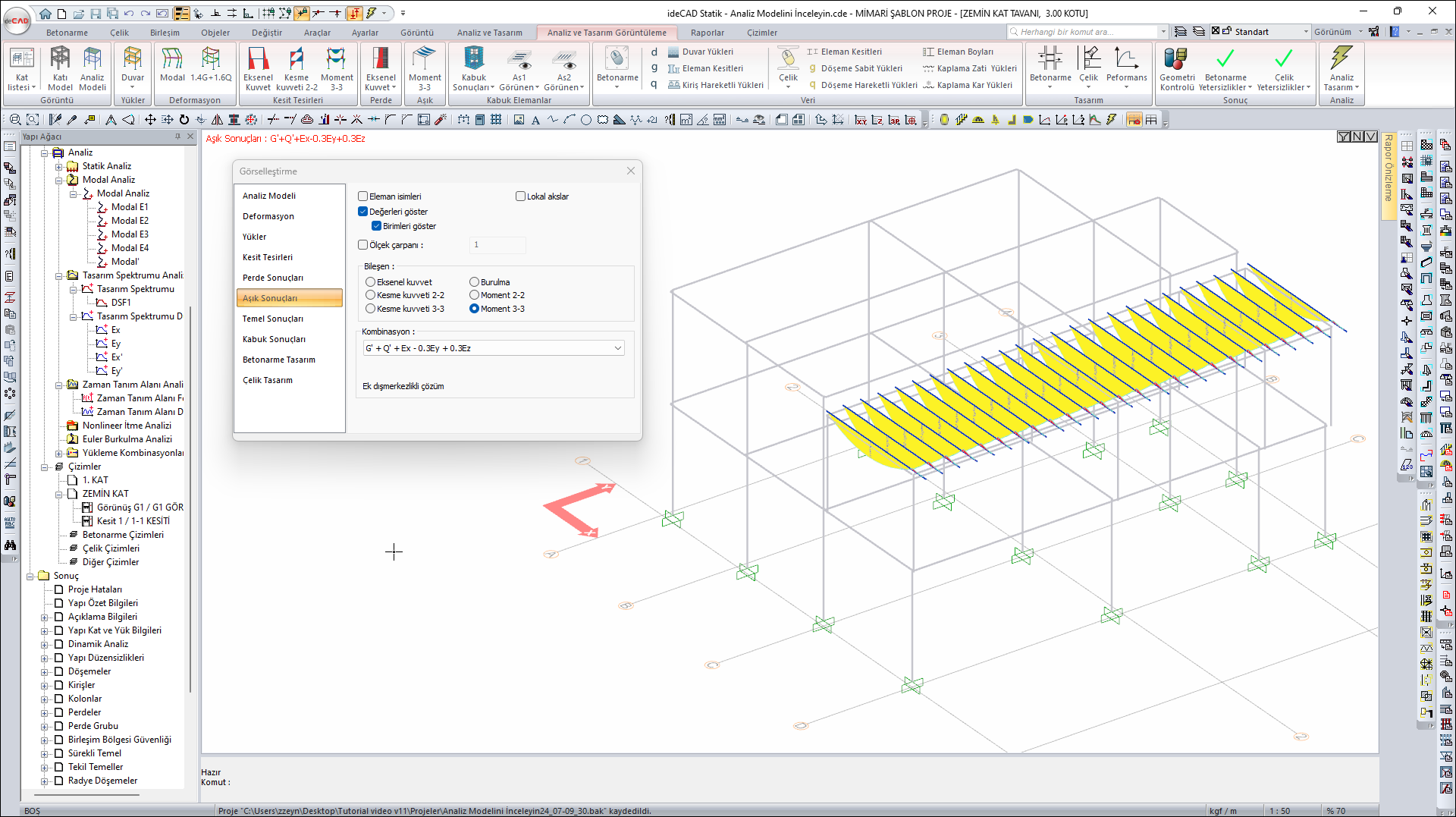

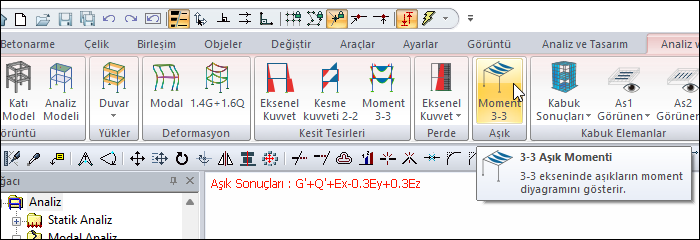

  • Ribbon Menü, Aşık bölümünden, 3-3 Aşık Moment komutuna tıklayın.

  • Görselleştirme Penceresinde, aşıkların Moment Diyagramları oluşur.

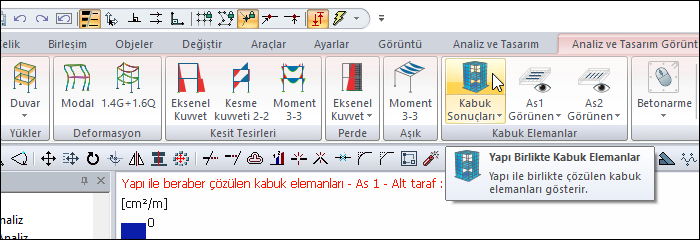

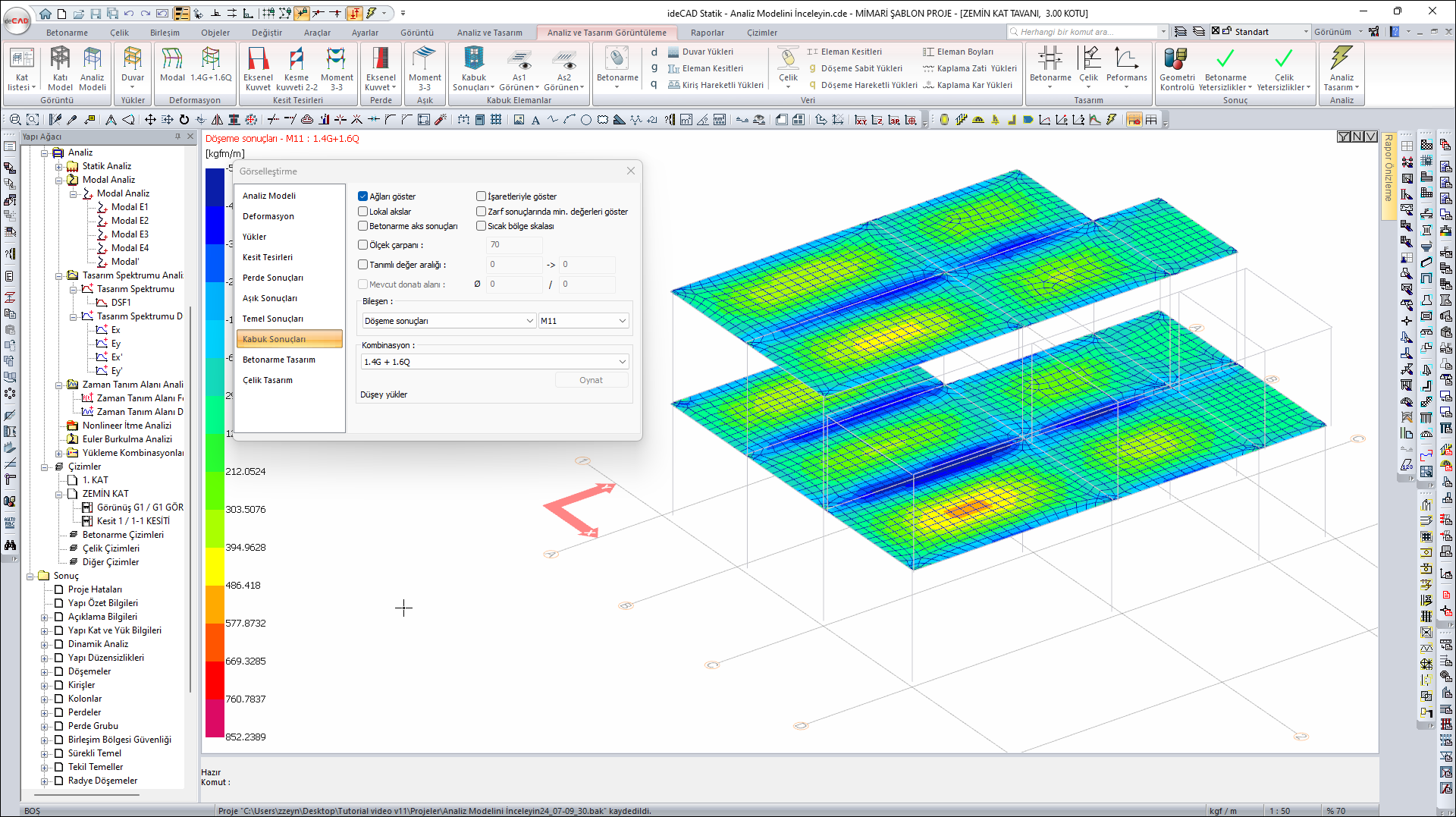

  • Ribbon Menü, Kabuk Elemanlar bölümünden, Kabuk Sonuçları komutuna tıklayın.

  • Görselleştirme Diyaloğu, Kabuk Sonuçları sekmesinin Bileşen listesine tıklayın.

  • Döşeme Sonuçları 'nı ve M11 'i seçin.

  • Kombinasyon listesinden 1.4G+1.6Q 'yu seçin.

  • Görselleştirme Penceresinde, Kabuk sonlu eleman gerilmeleri oluşur.

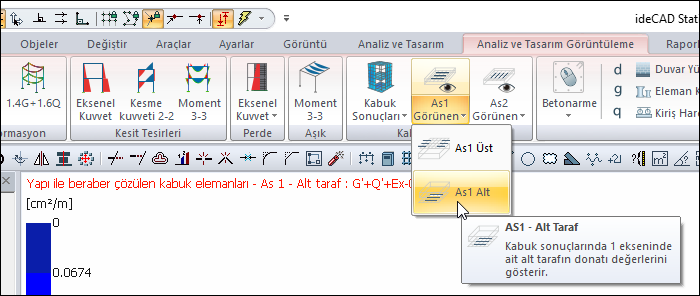

  • Ribbon Menü, Kabuk Elemanlar bölümünden, As1 listesini açın ve AS1 - Alt Taraf komutuna tıklayın.

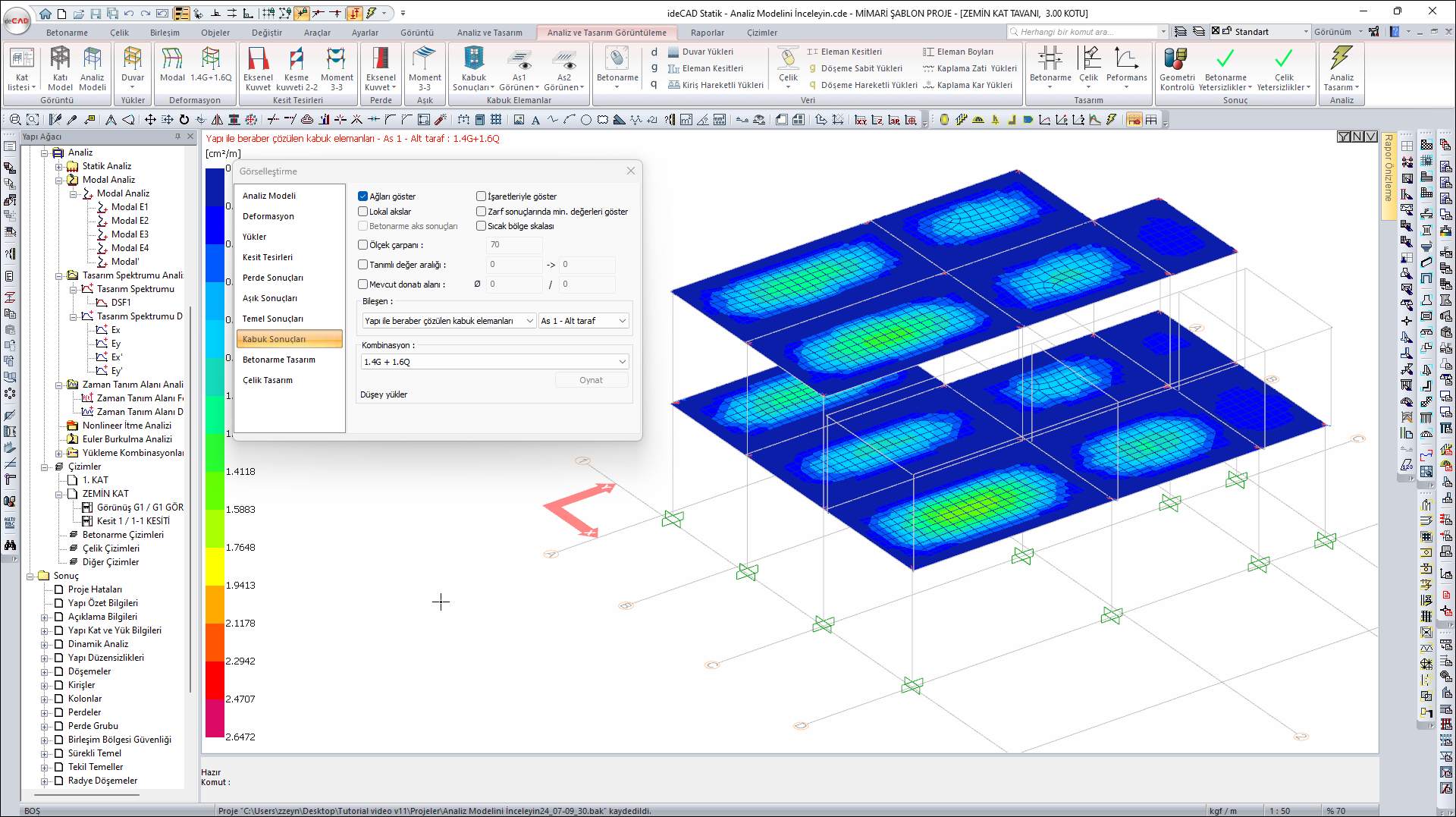

  • Görselleştirme Penceresinde, kabuk elemanların gerekli donatı alanı değerleri oluşur.

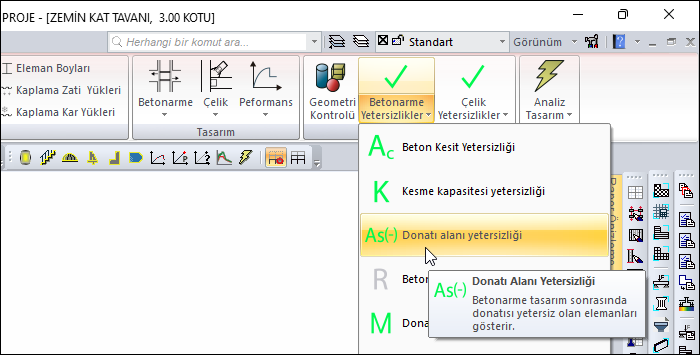

  • Ribbon Menü, Sonuç bölümünden, Betonarme Yetersizlikler listesini açın.

  • Donatı alanı yetersizliği komutuna tıklayın.

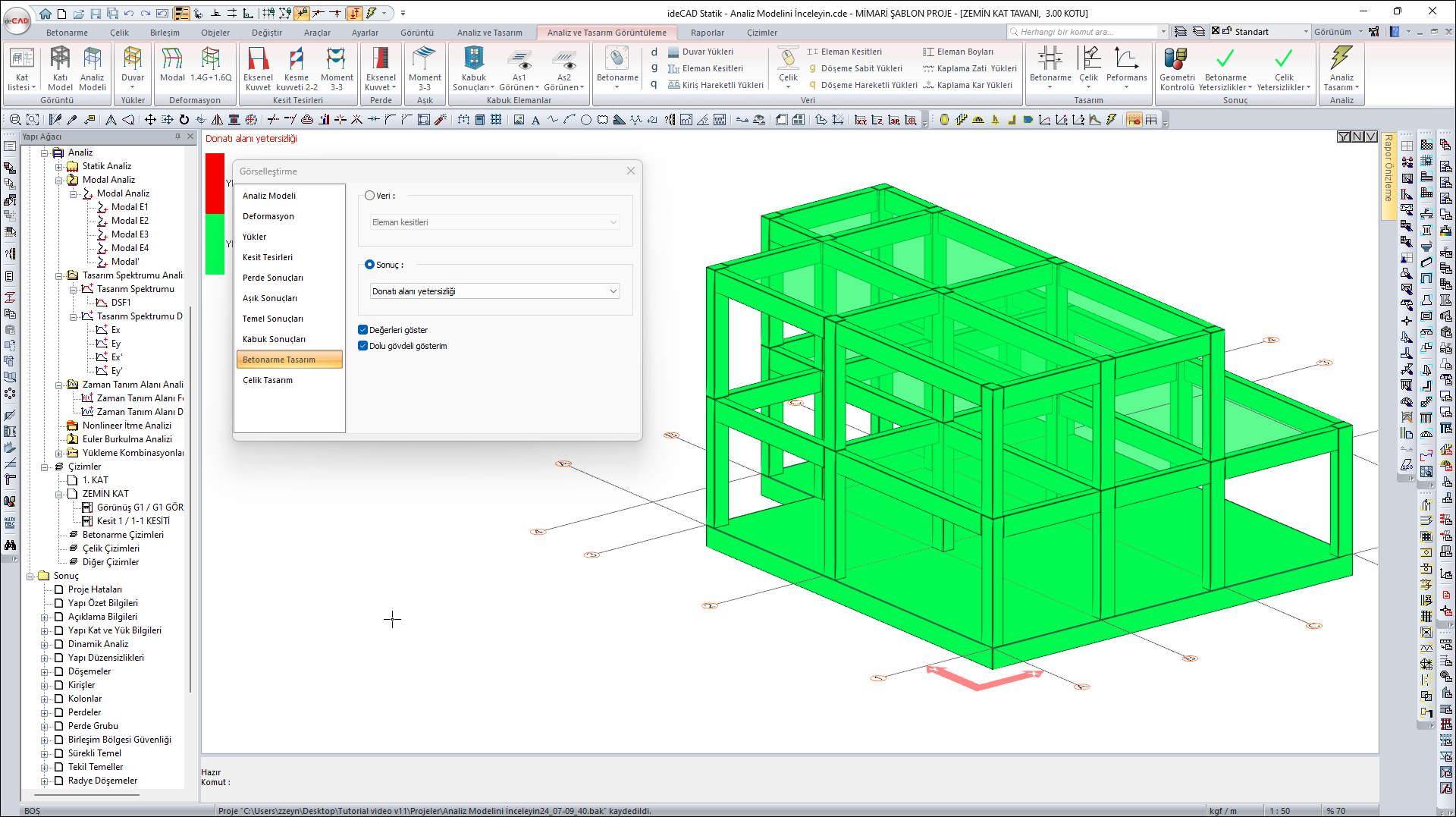

  • Görselleştirme Penceresinde donatı alanı yetersizliği sonuçları oluşur.

  • Yeşil renkli elemanlarda yetersizliğin bulunmadığı, kırmızı renkli elemanlarda yetersizliğin bulunduğu anlamına gelir.


Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
