Seçmeli Raporları Oluşturun
Analiz+Tasarım 'ı yapılan projenin TBDY, betonarme ve çelik eleman raporlarını oluşturun. |
Çelik birleşimleri modellenen yapı bilgi modelinin seçmeli raporları oluşturulur.
Analiz+Tasarım (F9) komutuna tıklayın.
Açılan pencerede Analiz yaptırmak istiyor musunuz? sorusu sorulacaktır.
Evet butonuna tıklayın.

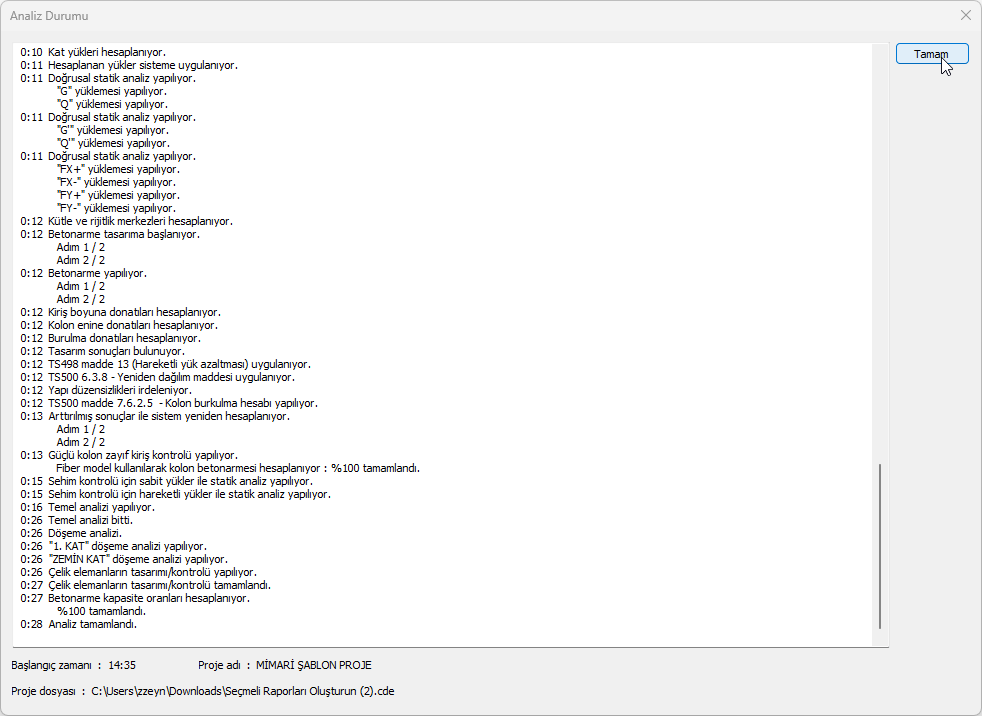

Analiz Durumu penceresinde analizin tamamlanmasını bekleyin.
Analiz tamamlandıktan sonra Tamam butonuna tıklayarak pencereyi kapatın.
Ribbon menü Raporlar sekmesine tıklayın.

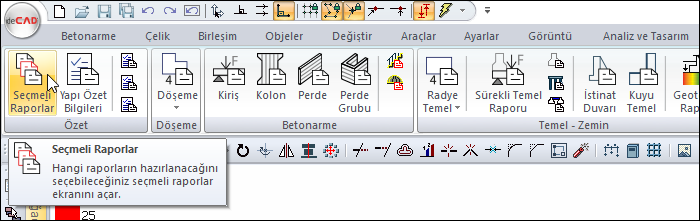

Özet bölümünden Seçmeli Raporlar komutuna tıklayın.

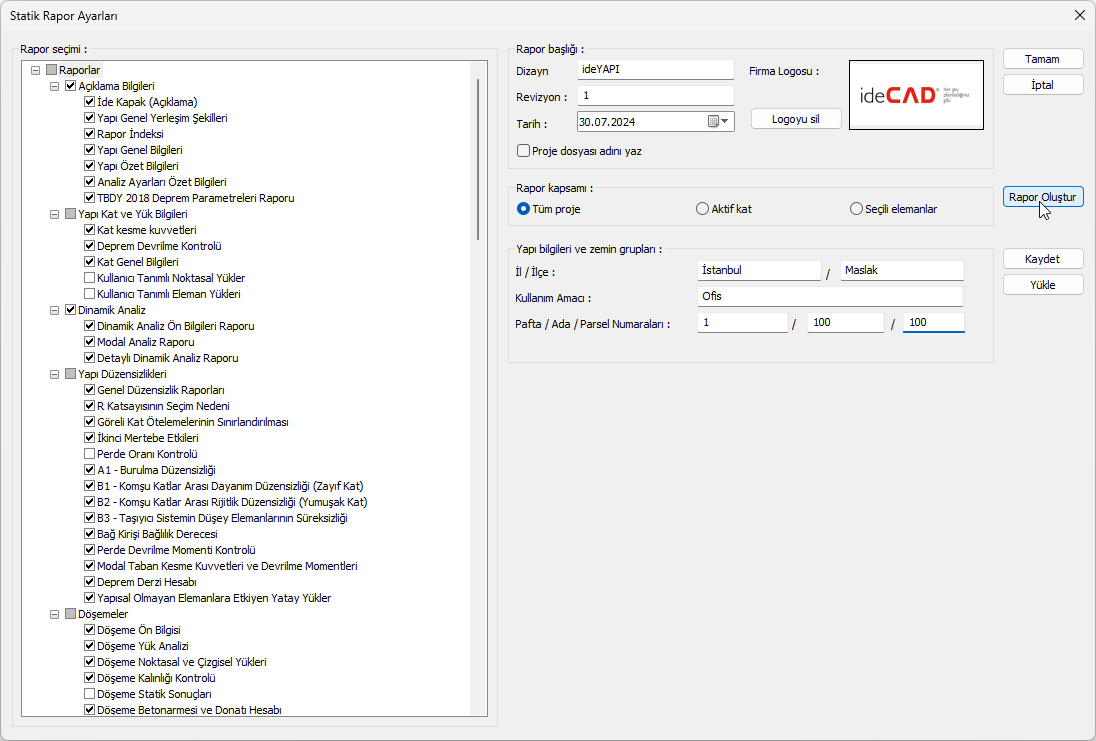

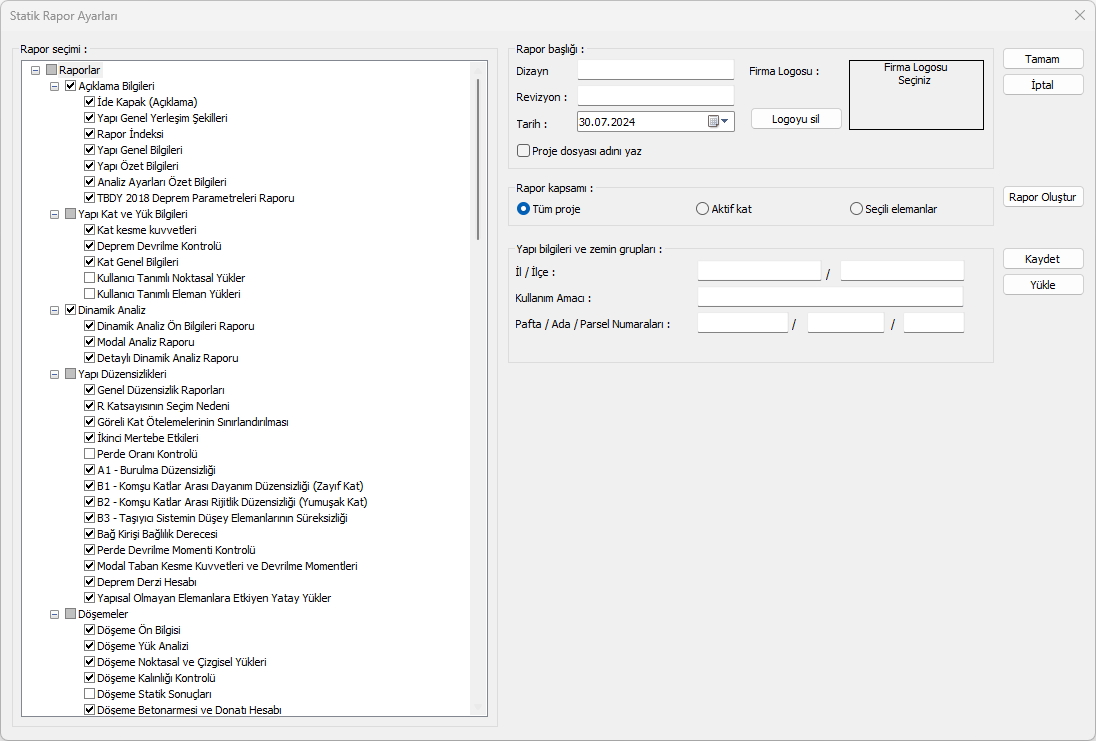

Statik Rapor Ayarları diyaloğu açılacaktır.
Rapor Seçimi listesinde raporu oluşturulacak başlıklar işaretli gelecektir.
Rapor Başlığı bölümünün Dizayn satırına tasarımı yapan bilgisini girin.
Revizyon satırına revizyon bilgisini girin.
Tarih satırına projenin tarihini girin.
Firma Logosu bölümünden Firma Logosu Seçiniz butonuna tıklayın.
Resim Yükle penceresinden Firma Logosu 'nu seçin ve Aç butonuna tıklayın.
Yapı bilgileri ve zemin grupları bölümüne yapı bilgilerini girin.
Rapor Oluştur komutuna tıklayın.

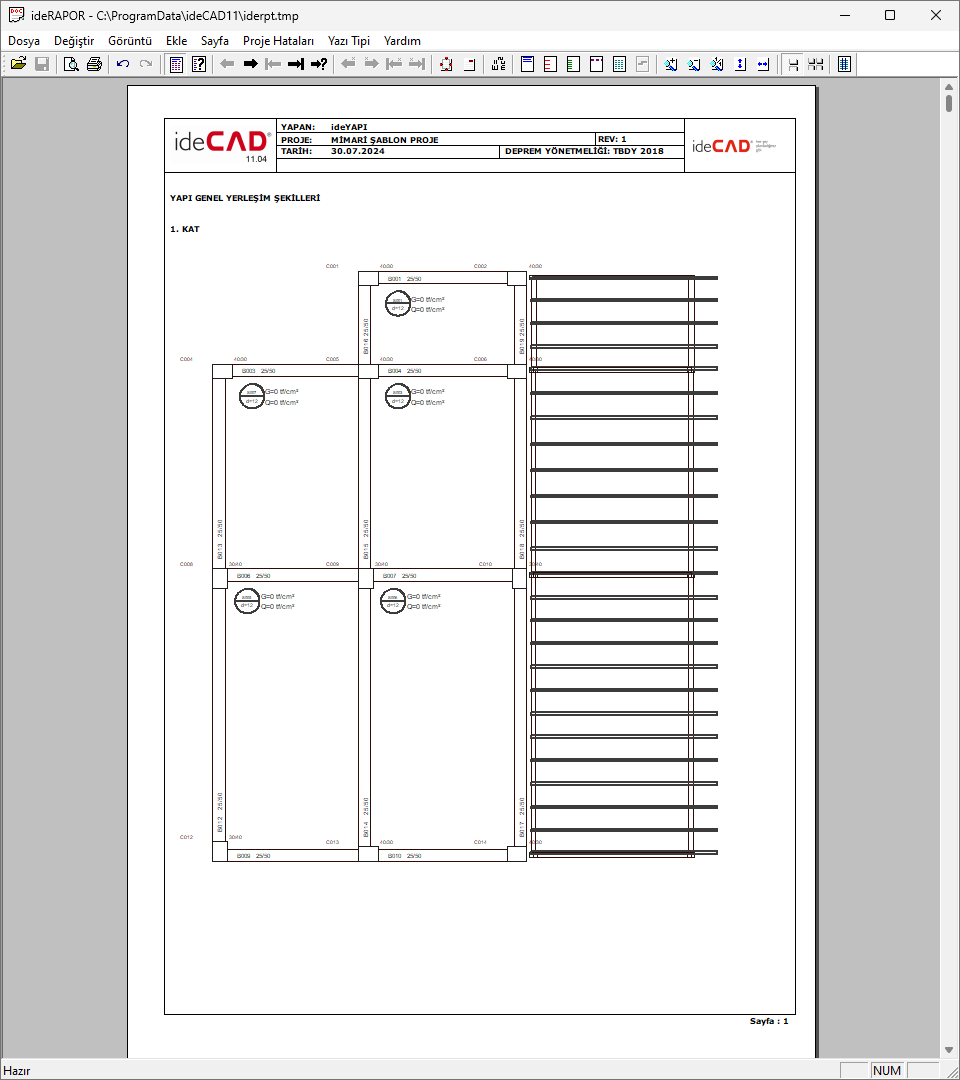

Girilen bilgilere göre, ideCAD Rapor programında raporlar otomatik oluşturulacaktır.
Genişliğe uydur komutuyla sayfa genişliğine göre zoom otomatik yapılır.

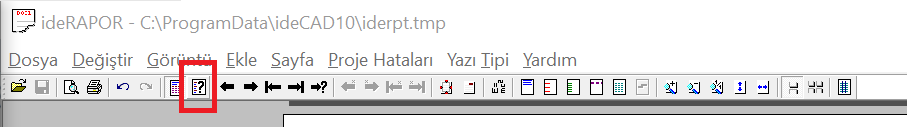

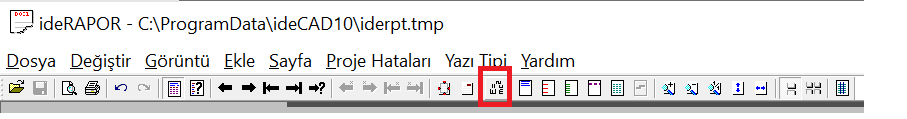

ideRAPOR 'da İçindekiler komutuna tıklayın.

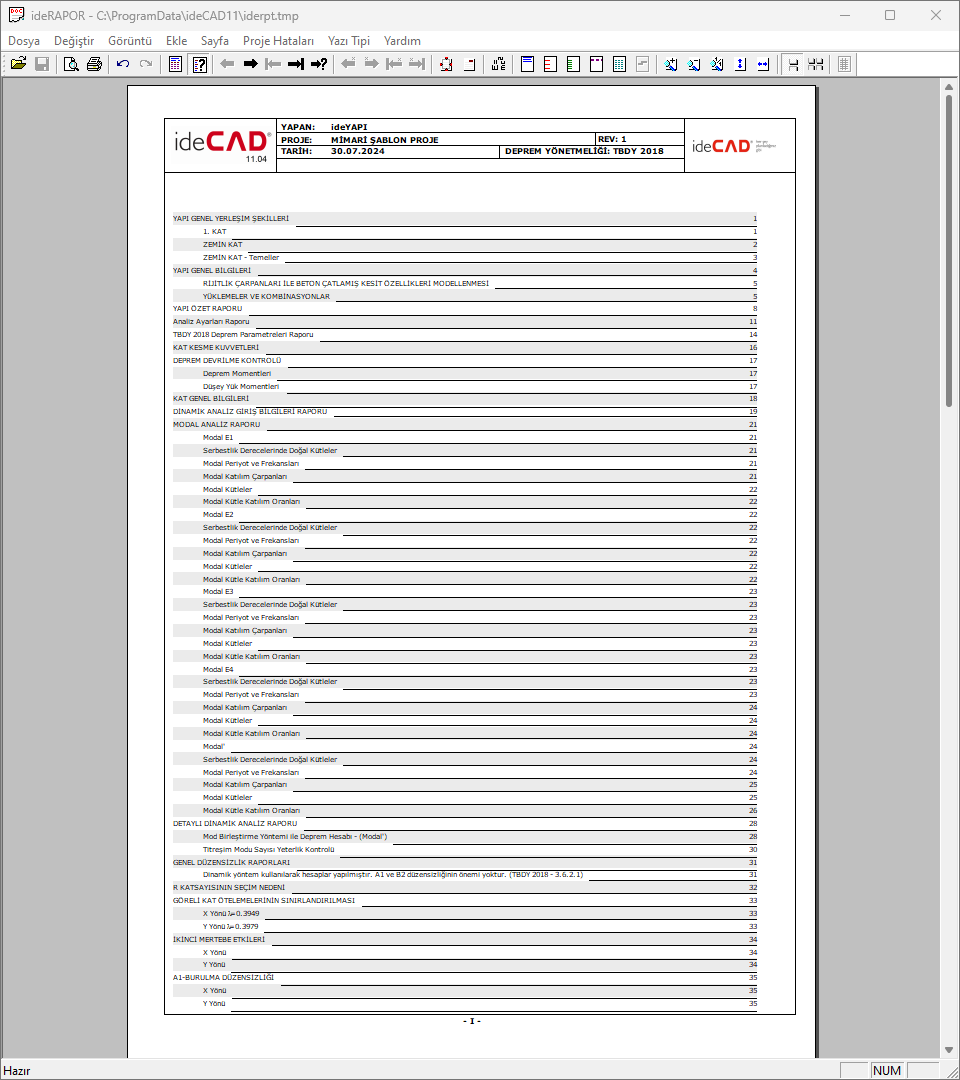

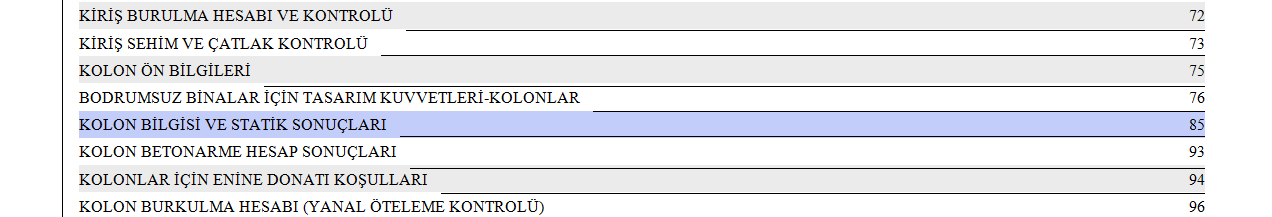

Rapor başlıklarının bulunduğu içindekiler açılır.
İçindekiler bölümünden rapor başlığına tıklayarak ilgili rapora geçiş yapılabilir.
İçindekiler bölümünden Kolon Bilgisi ve Statik Sonuçları 'na tıklayın.

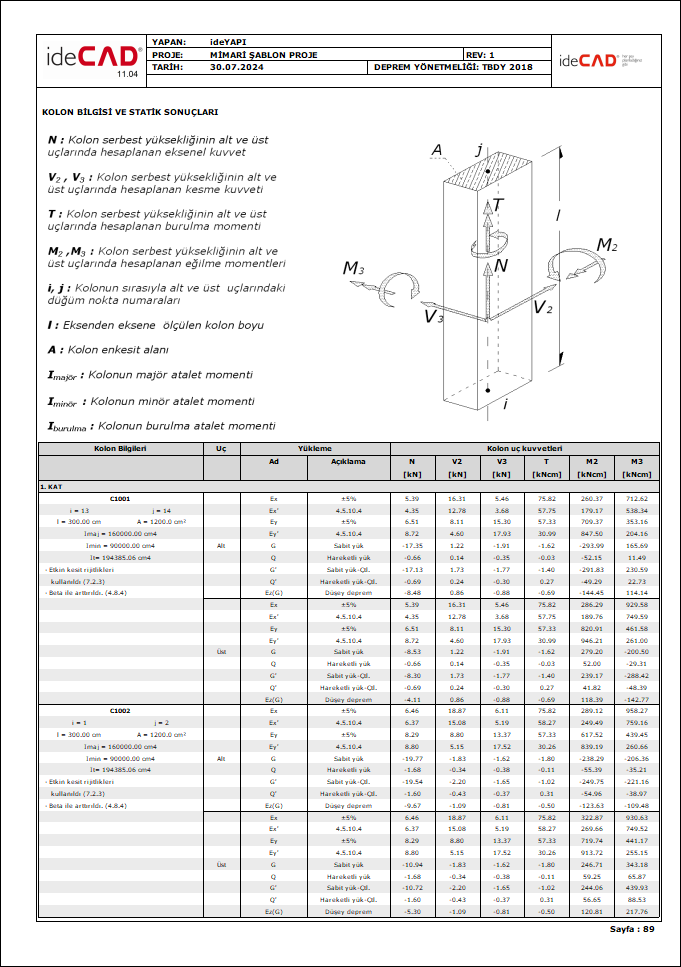

Kolon Bilgisi ve Statik Sonuçları raporu sayfası açılacaktır.
Birim Ayarları komutuna tıklayın.

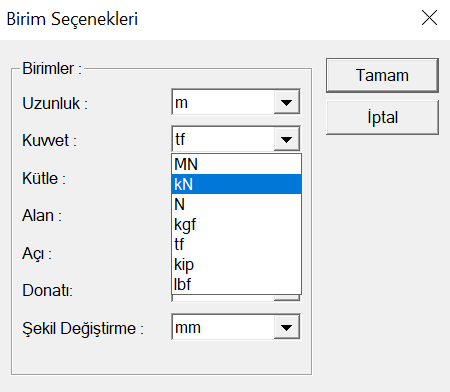

Birim Seçenekleri penceresinden kuvvet listesini açın ve kN 'u seçin.
Tamam butonuna tıklayarak pencereyi kapatın.

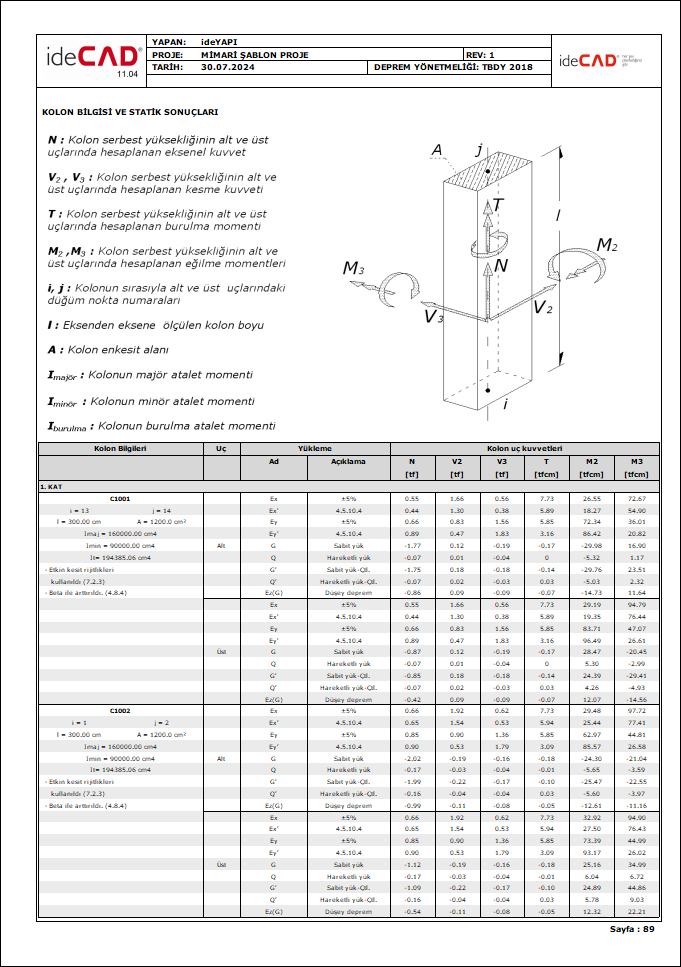

Raporlarda verilen kuvvet birimleri ve değerleri kN olarak değiştirilecektir.

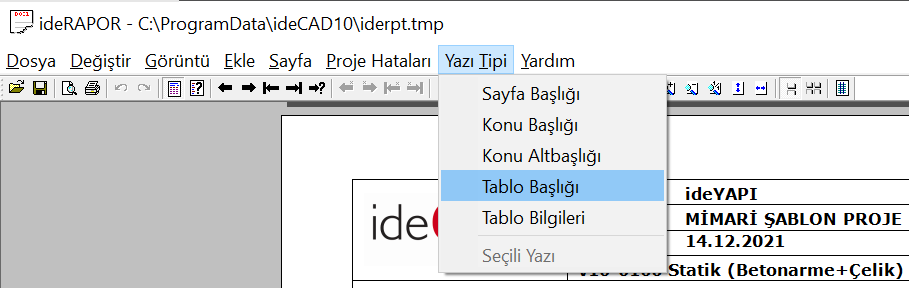

ideRAPOR 'da Yazı Tipi listesini açıp Tablo Başlığı seçeneğine tıklayın.

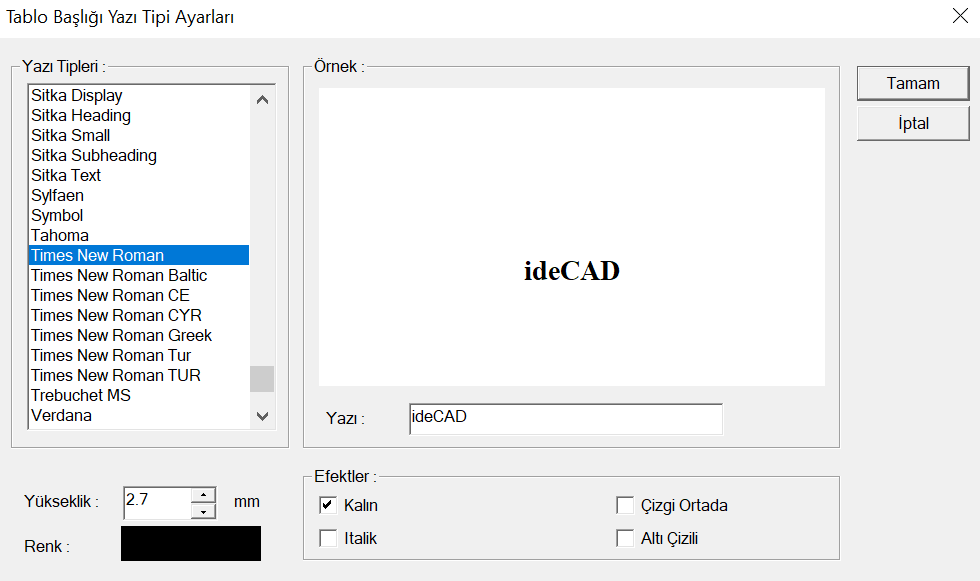

Tablo Başlığı Yazı Tipi Ayarları diyaloğu açılacaktır.
Yazı Tipleri listesinden Times New Roman 'ı seçin.
Tamam butonuna tıklayın
İçindekiler bölümünden Kolon Bilgisi ve Statik Sonuçları 'na tıklayın.

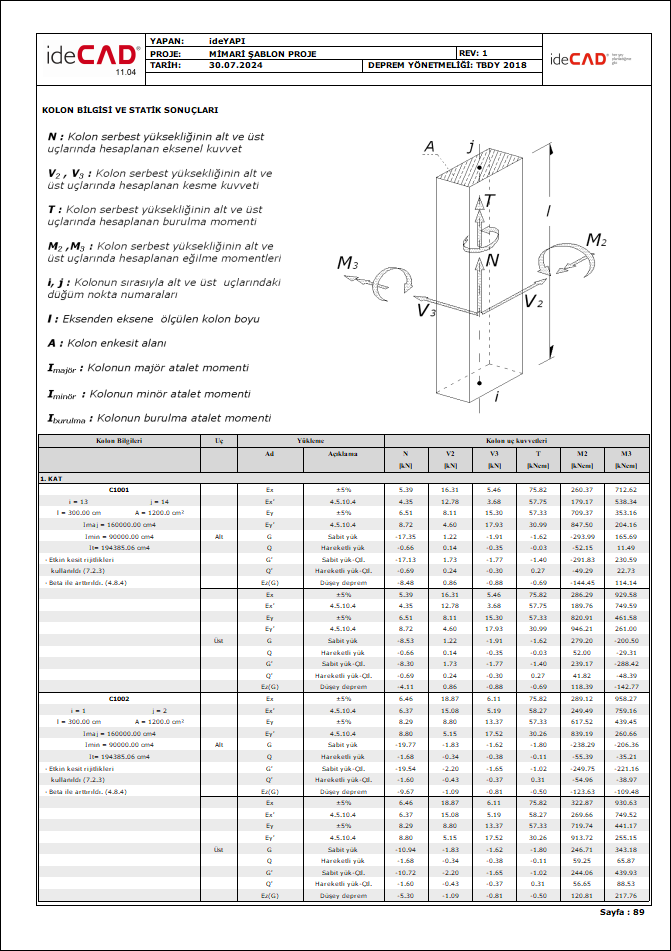

Tablo başlıkları için yazı tipi değişecektir.
Sayfa başlığı, konu başlığı, konu altbaşlığı ve tablo bilgileri yazı tipi de değiştirilebilir.

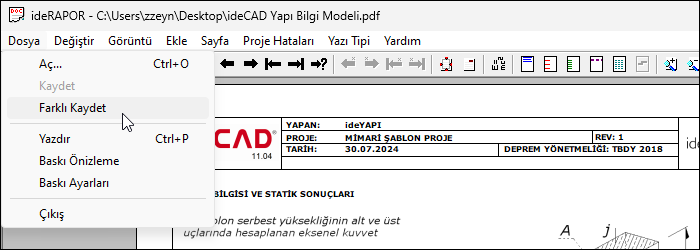

ideRAPOR 'da Dosya listesini açıp Farklı Kaydet seçeneğine tıklayın.

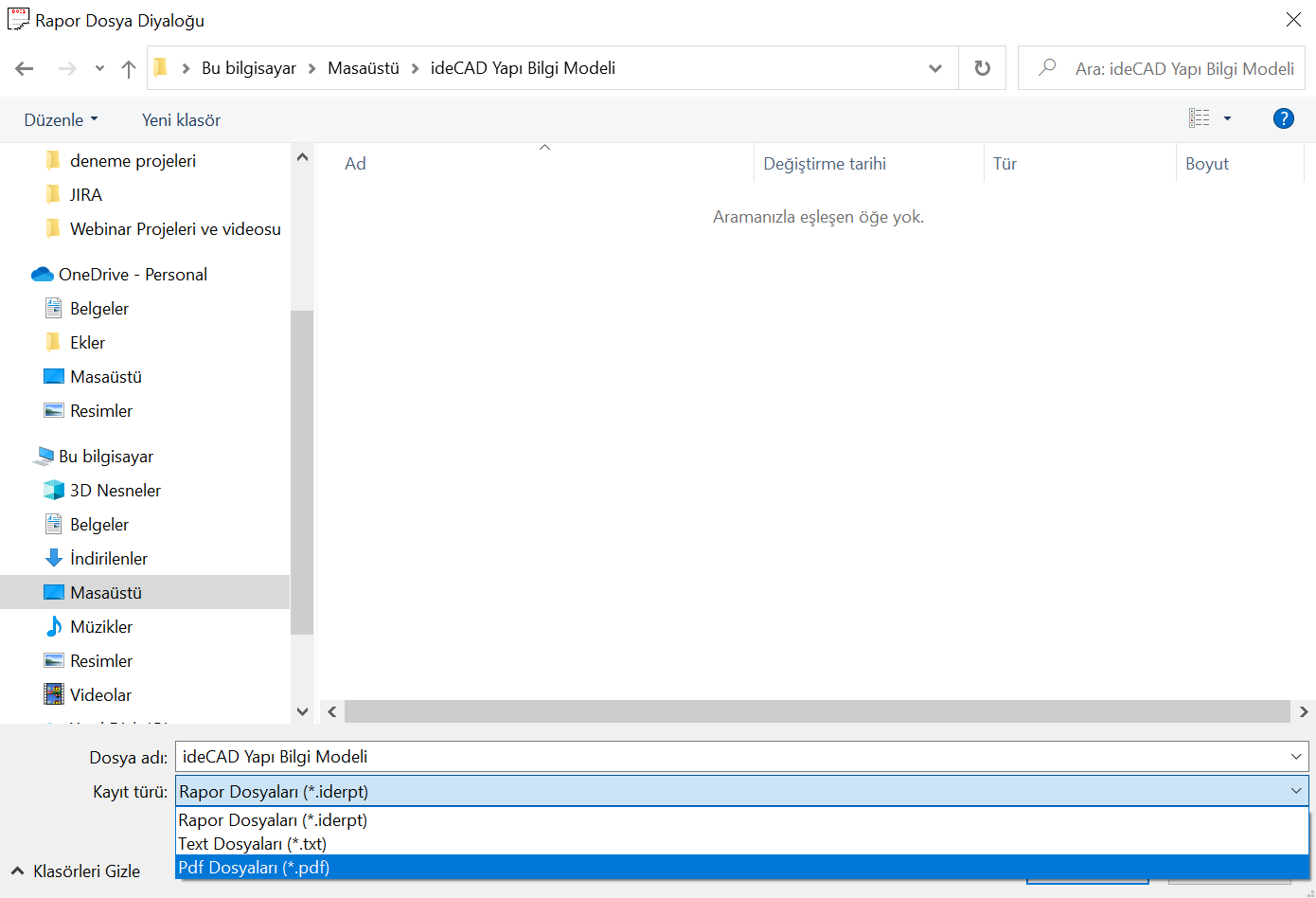

Rapor Dosya Diyaloğu açılacaktır.
Dosya Adı satırından dosyalanacak raporun ismini belirleyin.
Kayıt Türü listesinden PDF Dosyaları 'nı seçin.
Kaydet butonuna basın.
Alınan rapor pdf dosya formatında kaydedilir.

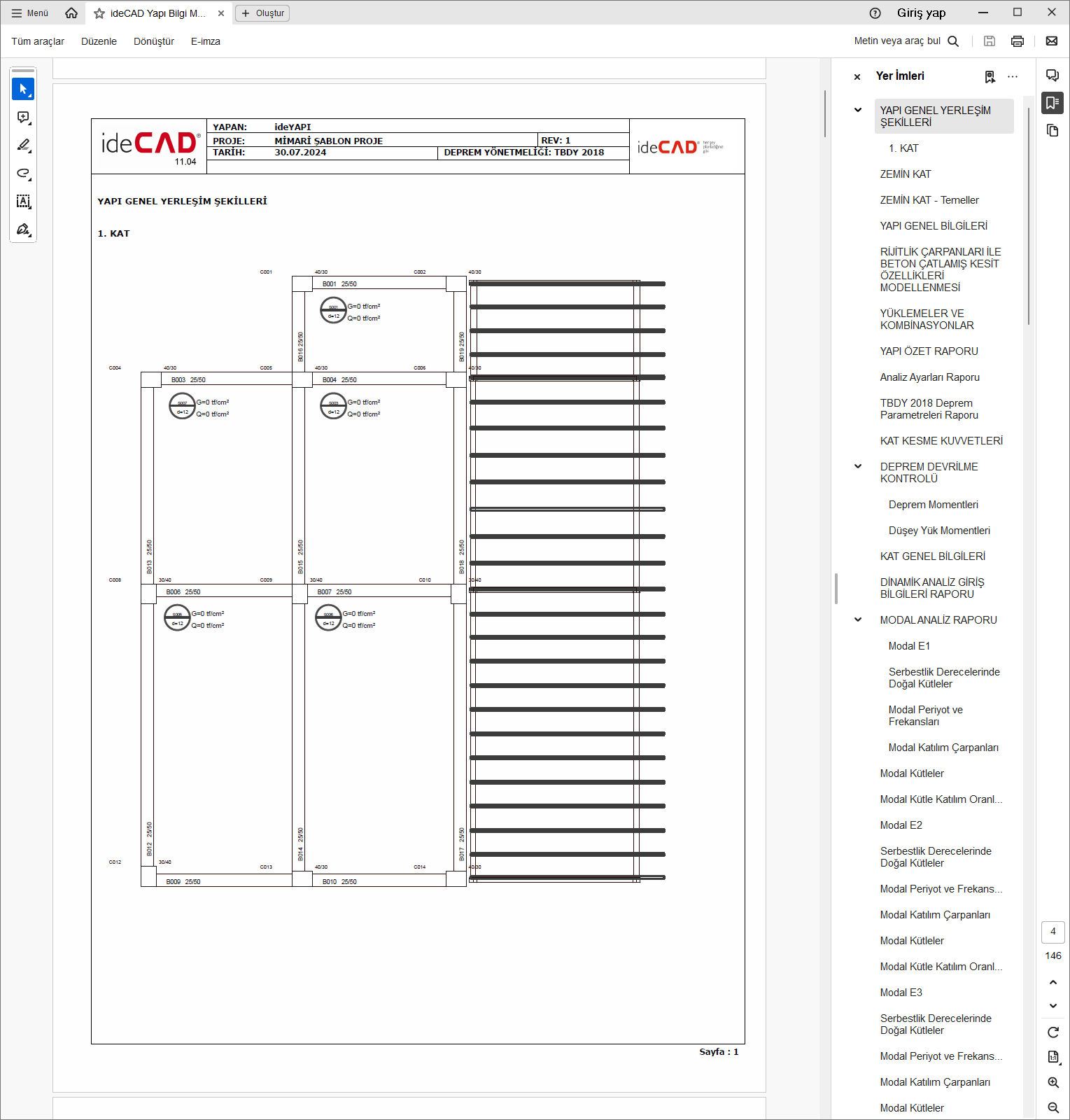

Kaydedilen pdf formatındaki dosyayı açın.
Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
