Çelik Birleşimleri Modelleyin - 1
Analiz+Tasarım 'ı yapılmış projenin sonuçları incelendikten sonra, çelik birleşimler modellenebilir. Çelik birleşim modellemesi için elemanların yerleri uygun şekilde değiştirilebilir ve Analiz+Tasarım tekralanır. |
Çelik birleşimlerin modellenmesi için yapı bilgi modelindeki çelik elemanlar düzenlenir.

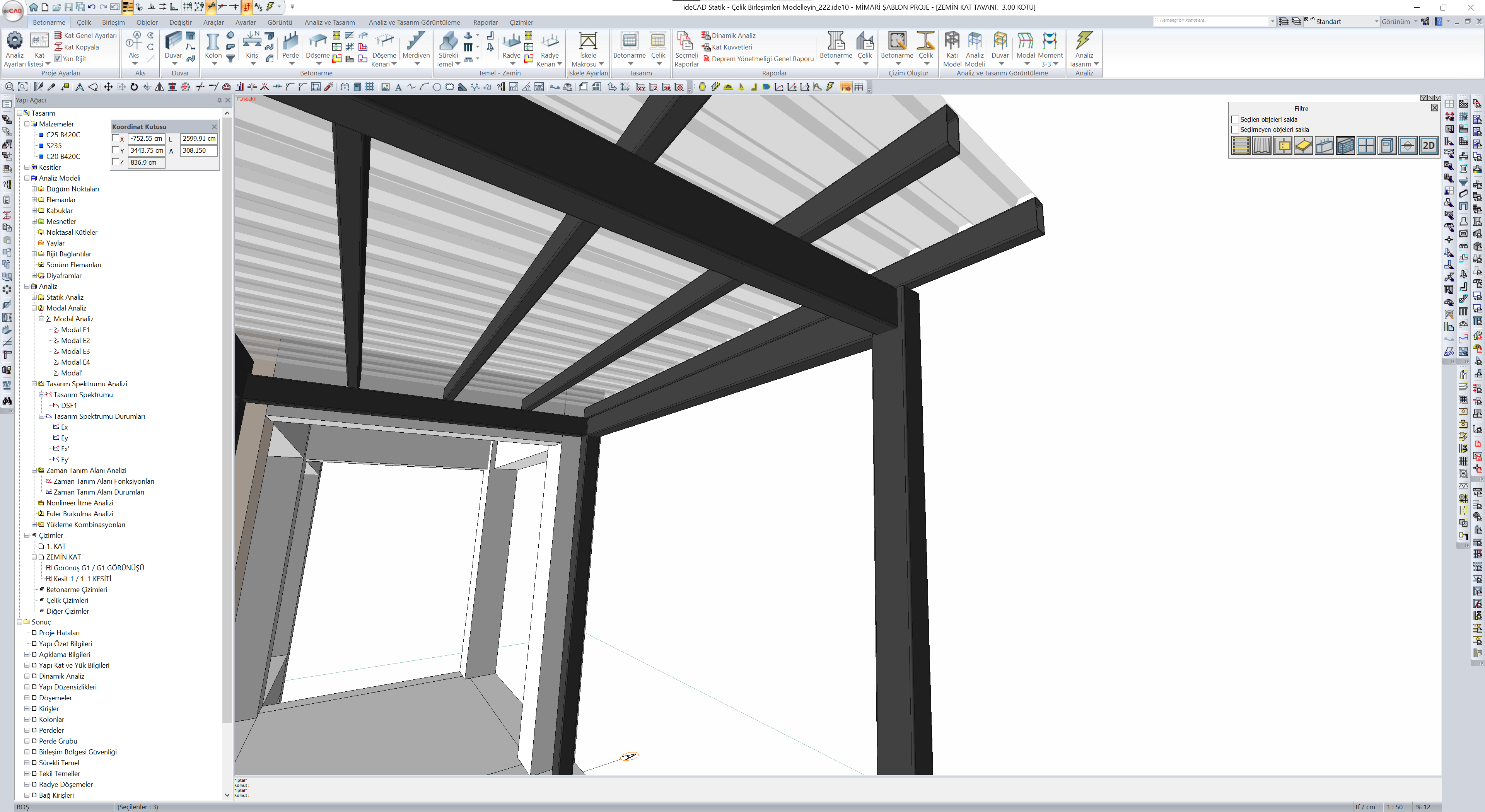

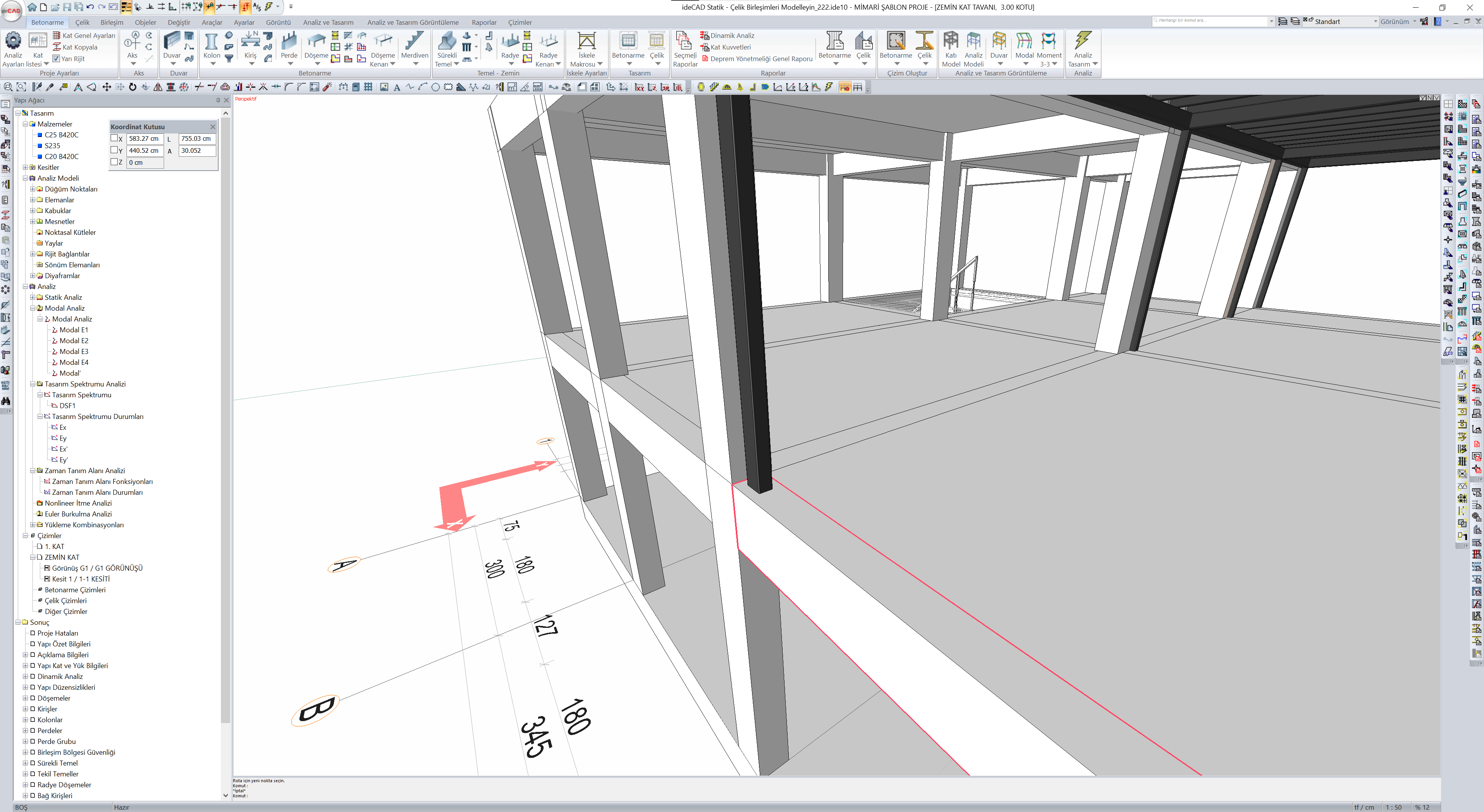

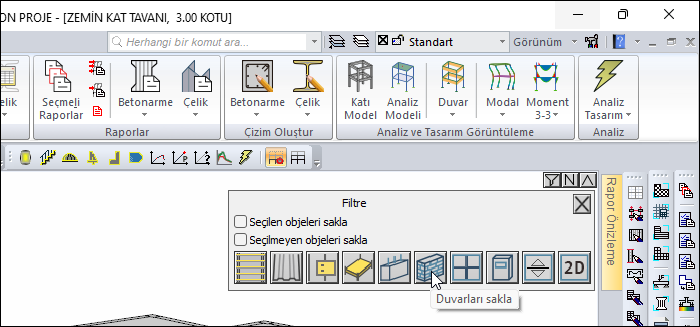

Perspektif görünüş penceresinde Filtre komutuna tıklayın.

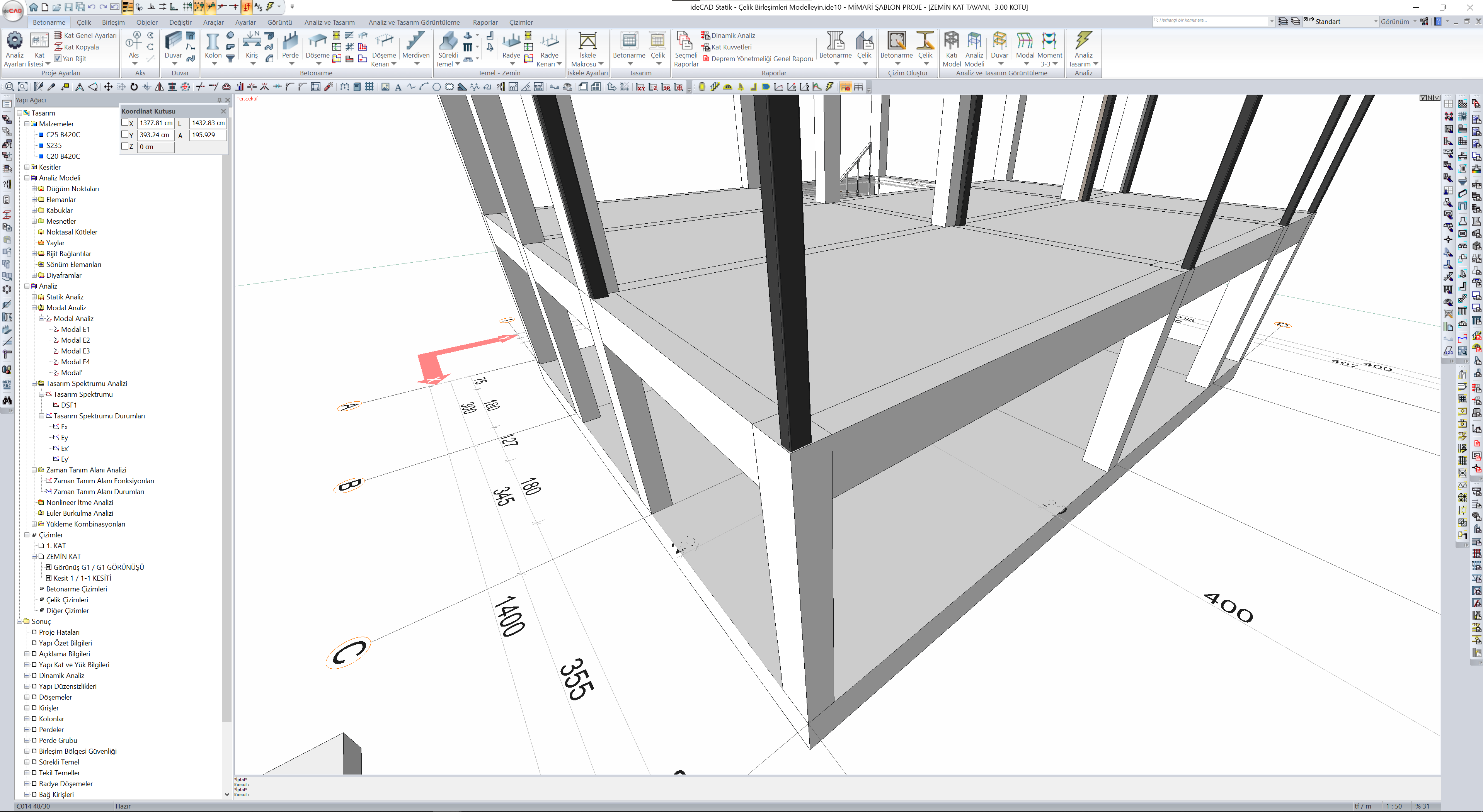

Duvarları Sakla komutuna tıklayarak perspektif görünüşte duvar objelerini saklayın.
Filtre penceresini kapayın.

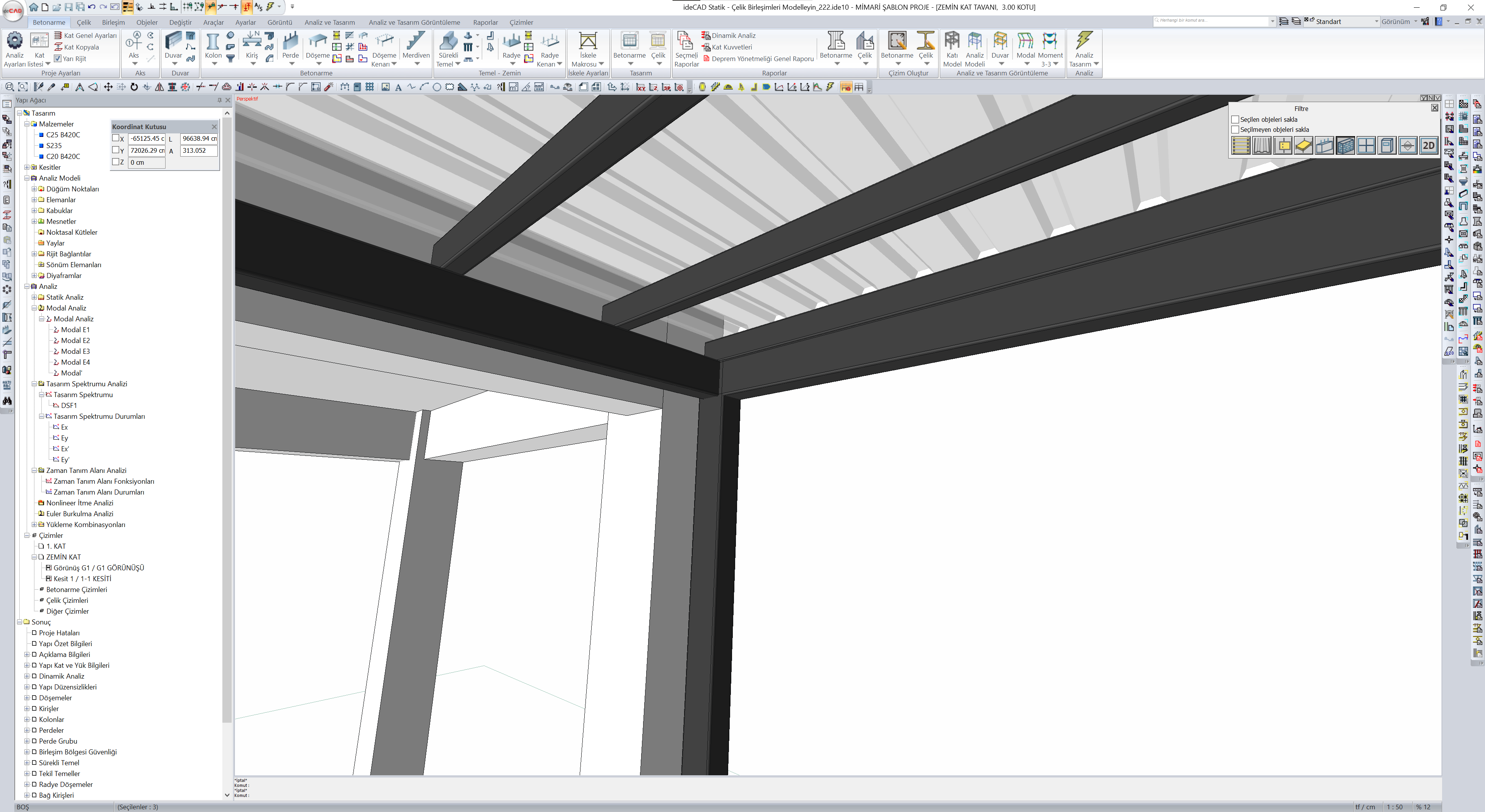

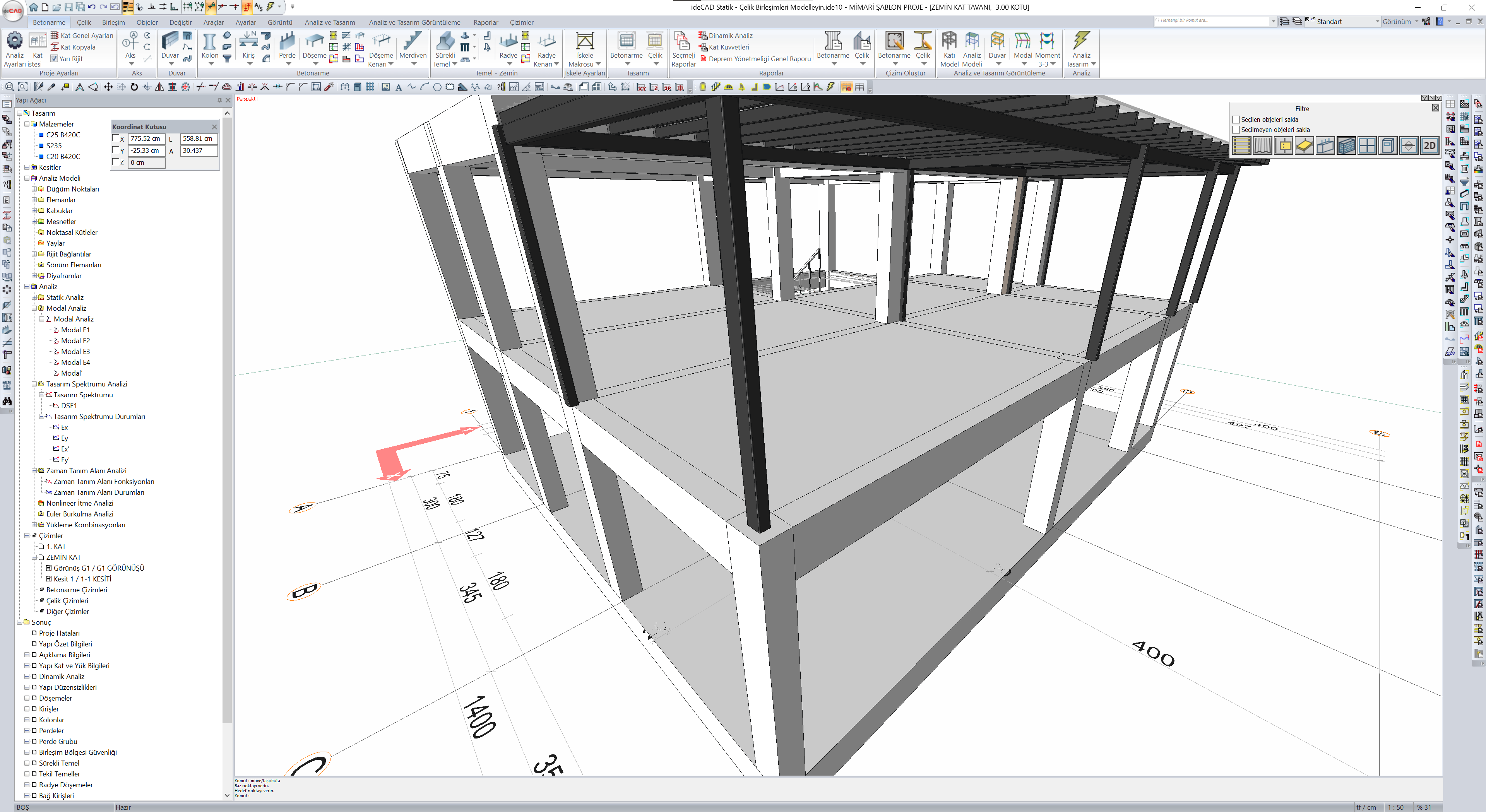

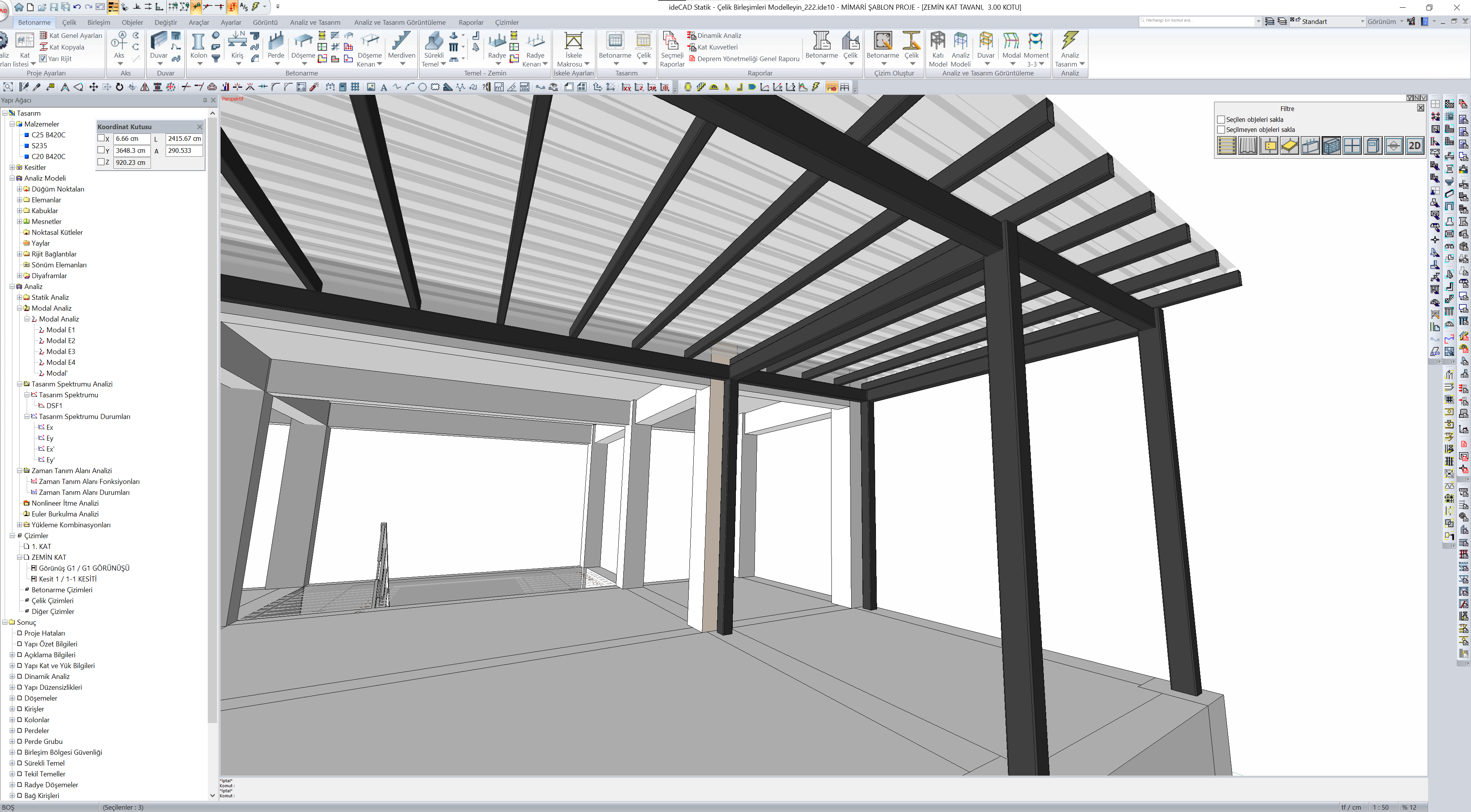

Perspektif görünüş penceresinde Tam Ekran 'a geçiş yapın.
1. KAT 'a geçiş yapın.
Hızlı Giriş Araç Çubuğu 'ndan Gelişmiş Yakalama 'yı kapatın.

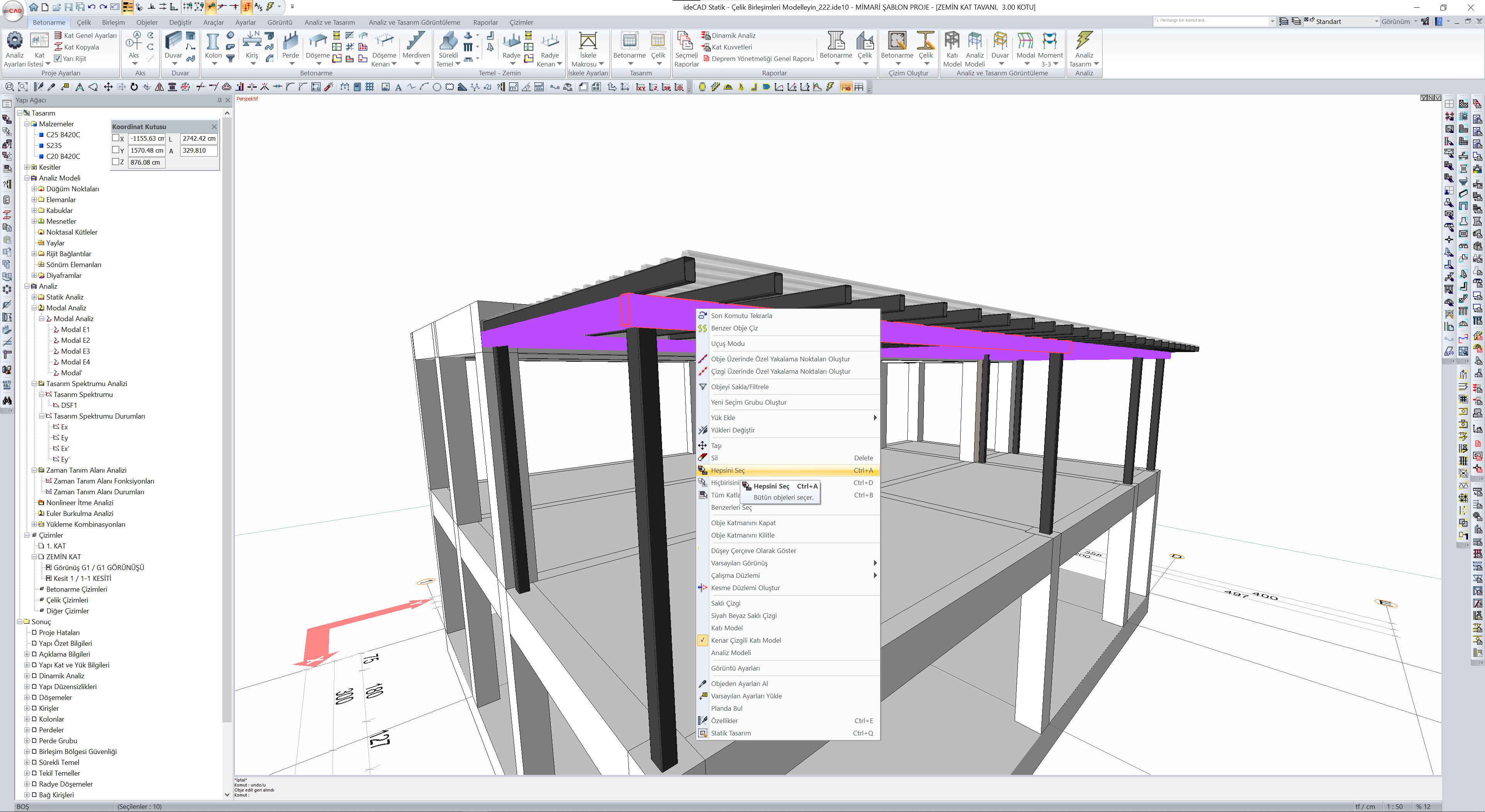

Herhangi bir çelik kolonun üzerine gelerek sağ tuş menüyü açın.

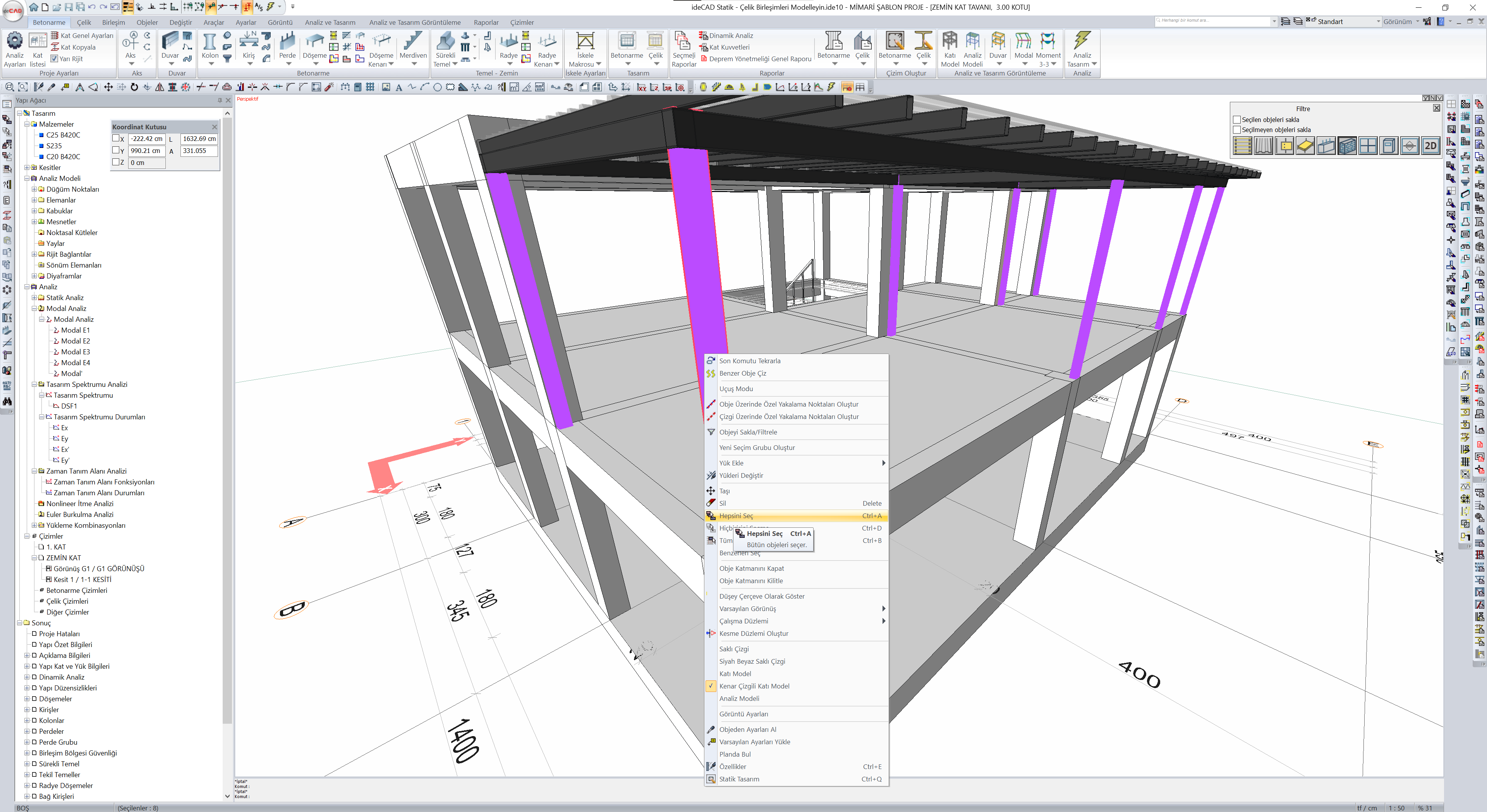

Hepsini Seç komutuna tıklayarak tüm çelik kolonları seçin.
Herhangi bir çelik kolon üzerine gelip sağ tuş menüyü açın.
Özellikler komutuna tıklayın.

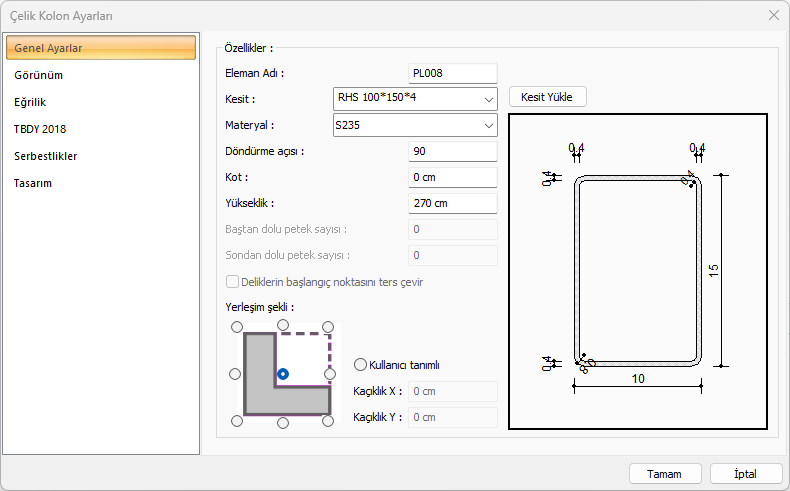

Çelik kolon ayarları diyaloğu açılacaktır.

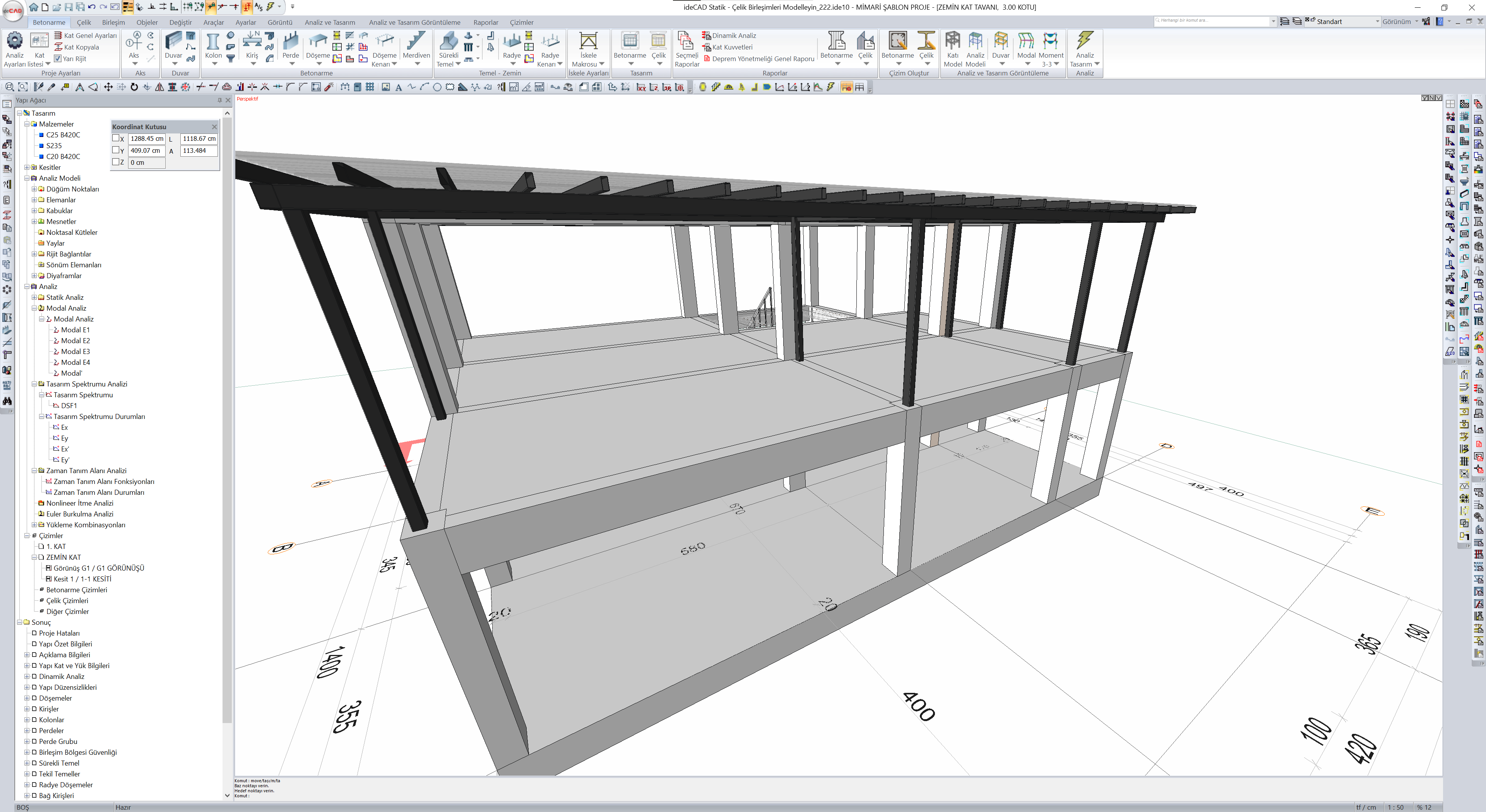

Döndürme açısı değerini 90 derece olarak girin
Yerleşim şekli 'ni orta olarak işaretleyin.
Tamam butonuna tıklayarak diyaloğu kapatın.
D-1 aks kesişiminde bulunan çelik kolonu seçin.

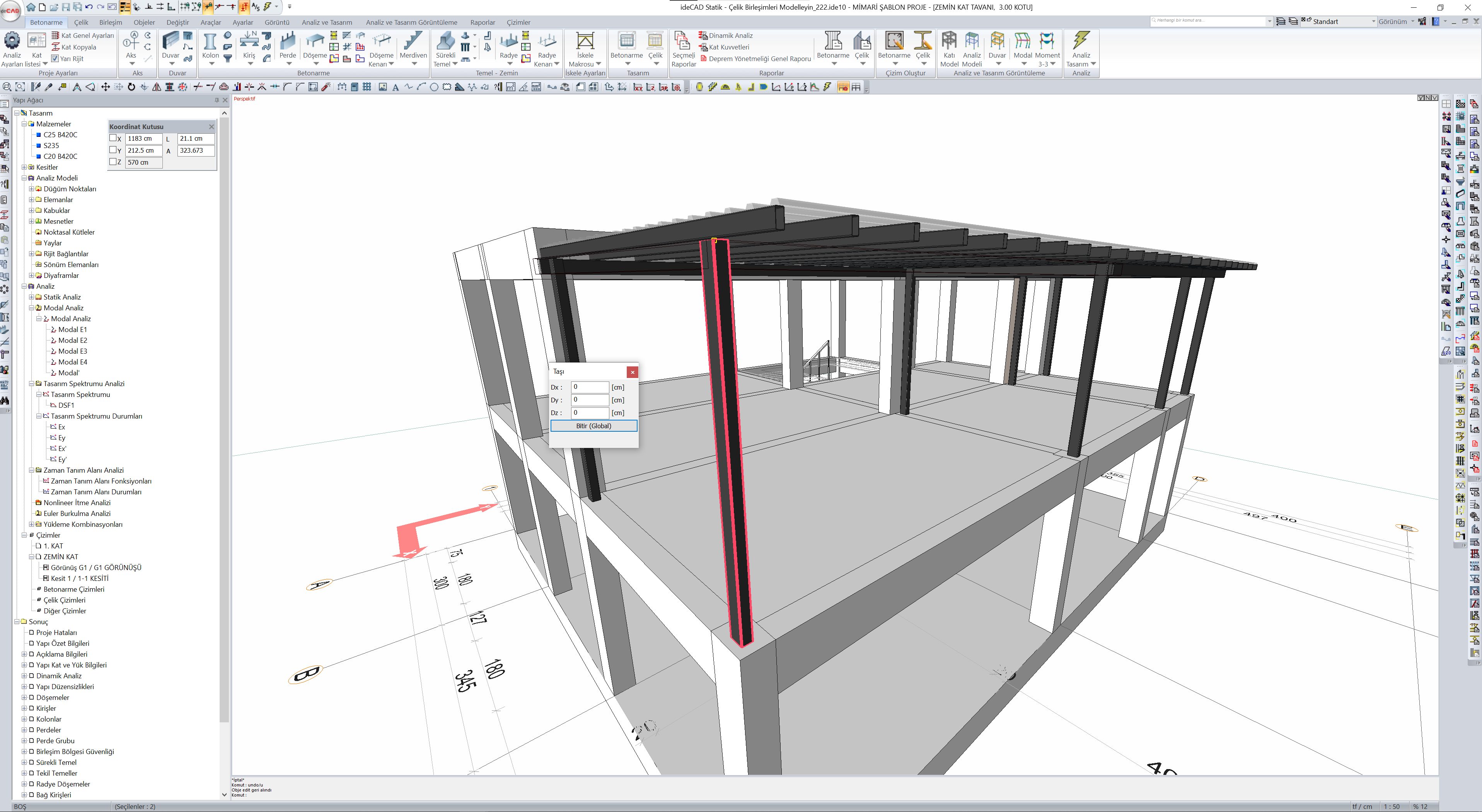

Taşı komutuna tıklayın ve çelik kolon düğüm noktasını seçin.
Dx satırına -16 cm, Dy satırına 11.5 cm yazın ve bitir butonuna tıklayın.

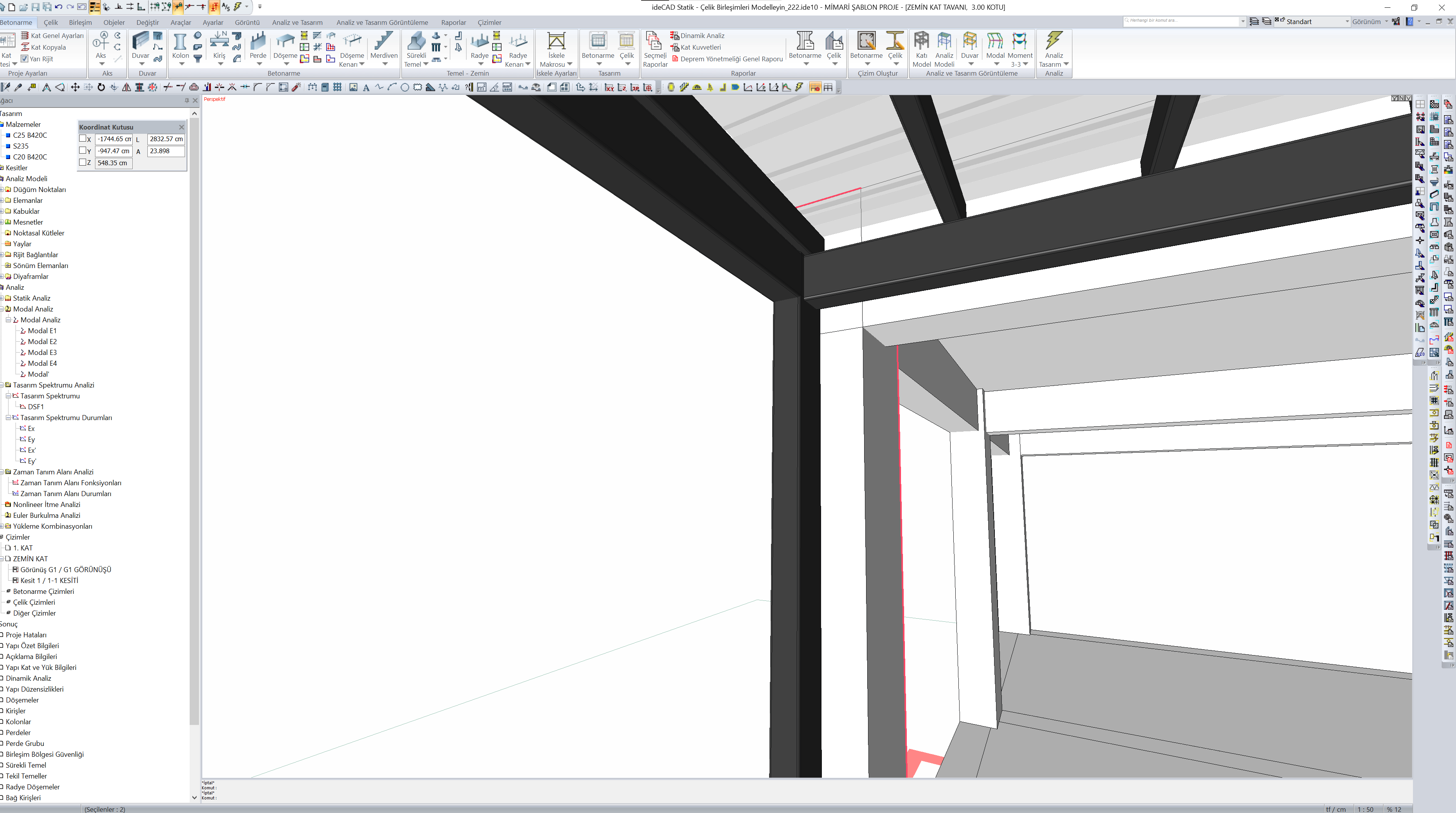

Çelik kolonun konumu değişecek ve birleşim tanımı yapılabilecek hale gelecektir.
C-1 aks kesişiminde bulunan çelik kolonu seçin.
Taşı komutuna tıklayın ve çelik kolon düğüm noktasını seçin.
Dx satırına 14 cm, Dy satırına 11.5 cm yazın ve bitir butonuna tıklayın.
D-2 ve D-3 aks kesişiminde bulunan çelik kolonları seçin.
Taşı komutuna tıklayın ve çelik kolon düğüm noktasını seçin.
Dx satırına -16 cm, Dy satırına -12.5 cm yazın ve Bitir butonuna tıklayın.
C-2 ve C-3 aks kesişiminde bulunan çelik kolonları seçin.
Taşı komutuna tıklayın ve çelik kolon düğüm noktasını seçin.
Dx satırına 14 cm, Dy satırına -12.5 cm yazın ve bitir butonuna tıklayın.
D-4 kesişiminde bulunan çelik kolonu seçin.
Taşı komutuna tıklayın ve çelik kolon düğüm noktasını seçin.
Dx satırına -16 cm, Dy satırına -11.5 cm yazın ve Bitir butonuna tıklayın.
C-4 kesişiminde bulunan çelik kolonu seçin.
Taşı komutuna tıklayın ve çelik kolon düğüm noktasını seçin.
Dx satırına 14 cm, Dy satırına -11.5 cm yazın ve Bitir butonuna tıklayın.

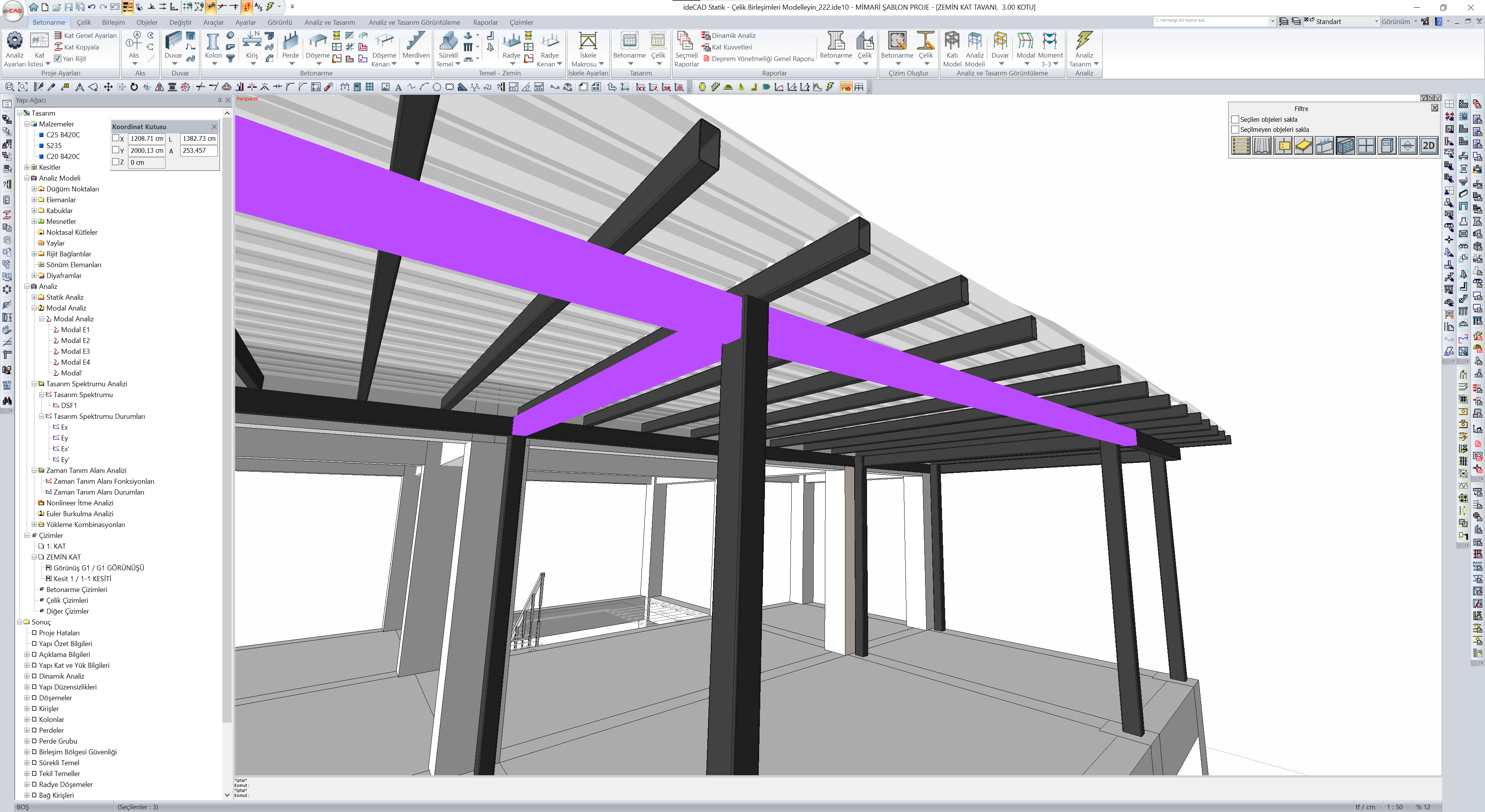

Herhangi bir kirişin üzerine gelerek sağ tuş menüyü açın.
Hepsini Seç komutuna tıklayarak tüm çelik kirişleri seçin.
Herhangi bir çelik kirişin üzerine gelip sağ tuş menüyü açın.
Özellikler komutuna tıklayın.

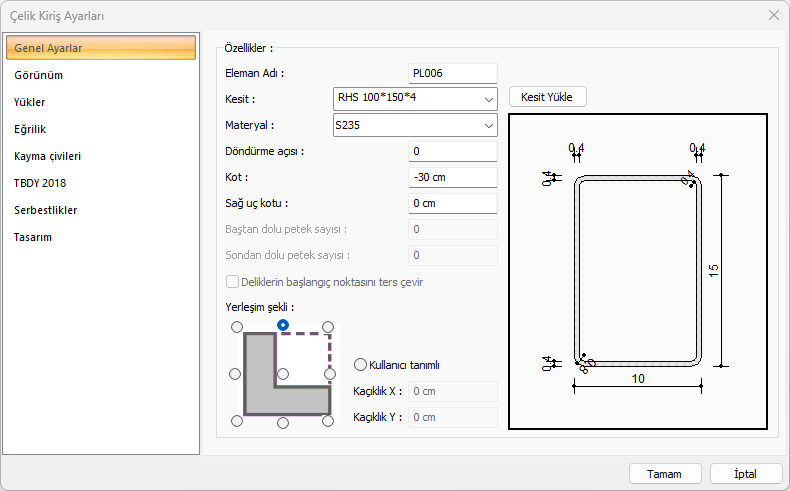

Açılan Çelik Kiriş Ayarları diyaloğundan, yerleşim şeklini orta-üst olarak seçin.
Tamam butonuna tıklayarak diyaloğu kapatın.

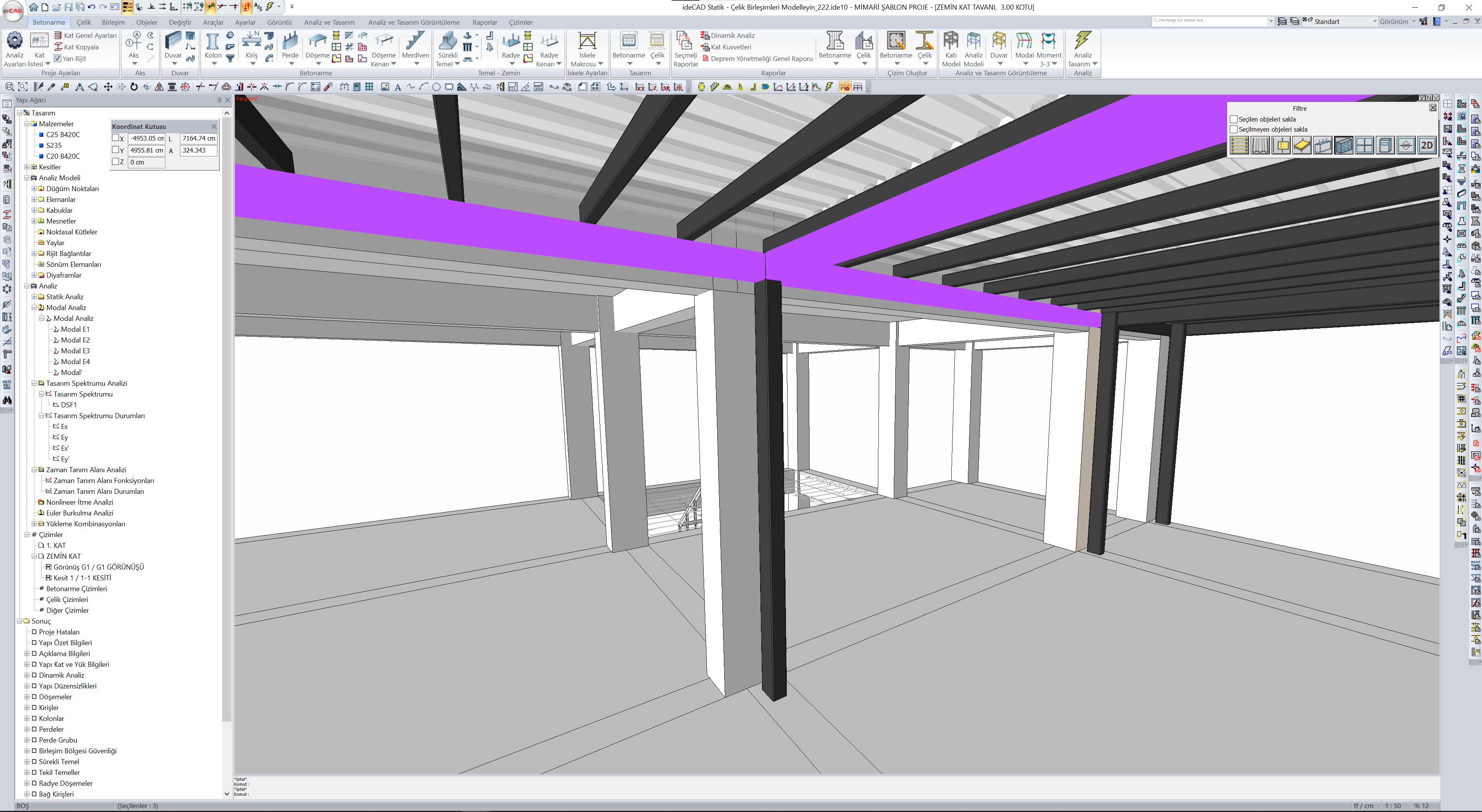

D-1 aks kesişimindeki çelik kolona bağlanan çelik kirişleri seçin.
Seçilen kirişlerin kesişimindeki düğüm noktasına tıklayın.
Daha sonra kolon düğüm noktasına tıklayın.

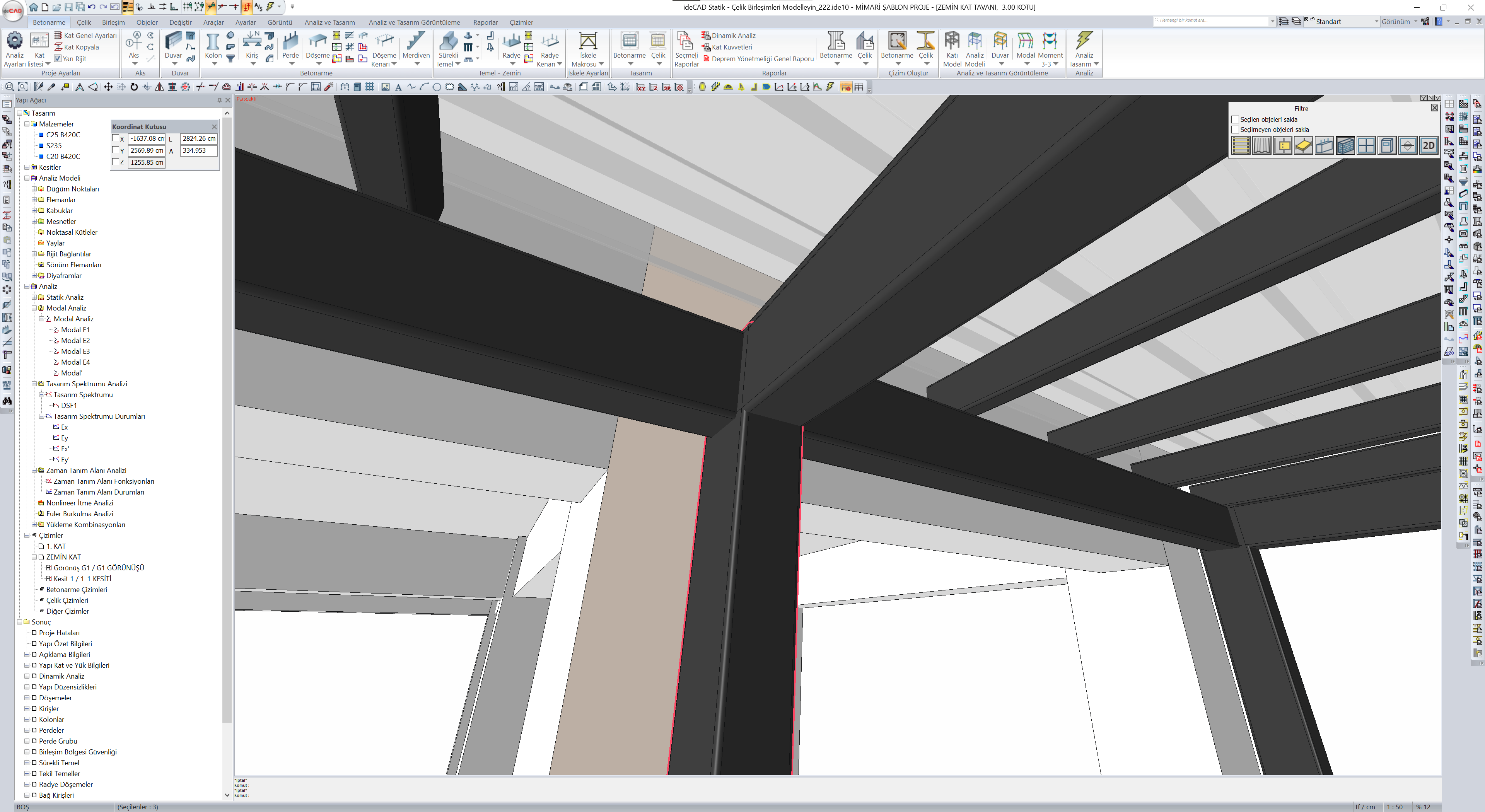

Çelik kirişlerin düğüm noktaları kolon düğüm noktasına taşınacaktır.
C-1 aks kesişimindeki çelik kolona bağlanan çelik kirişleri seçin.
Seçilen kirişlerin kesişimindeki düğüm noktasına tıklayın.
Daha sonra kolon düğüm noktasına tıklayın.
D-2 aks kesişimindeki çelik kiriş düğüm noktalarını, kolon düğüm noktasına bağlayın.
C-2 aks kesişimindeki çelik kiriş düğüm noktalarını, kolon düğüm noktasına bağlayın.
D-3 aks kesişimindeki çelik kiriş düğüm noktalarını, kolon düğüm noktasına bağlayın.
C-3 aks kesişimindeki çelik kiriş düğüm noktalarını, kolon düğüm noktasına bağlayın.
D-4 aks kesişimindeki çelik kiriş düğüm noktalarını, kolon düğüm noktasına bağlayın.
C-4 aks kesişimindeki çelik kiriş düğüm noktalarını, kolon düğüm noktasına bağlayın.

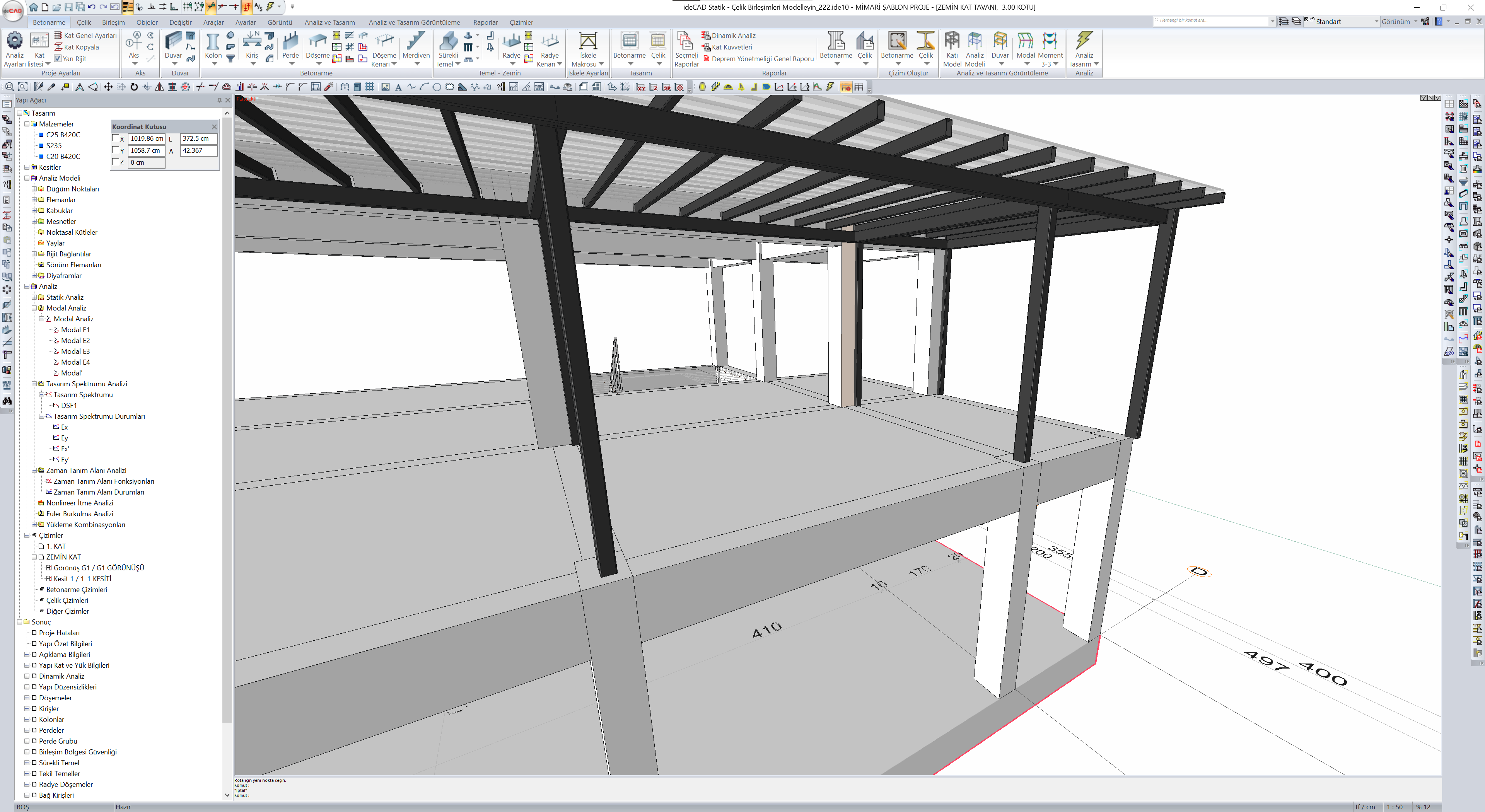

Birleşim tanımı yapılabilmesi için, çelik kolon ve kirişlerin düzenlenmesi tamamlandı.
Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
