Analiz ve Tasarım Yapın
Taşıyıcı sistemi ve yük modeli uygun şekilde düzenlenmiş olan Analiz ve Tasarım Yapın adlı proje dosyasını açarak uygun tasarım parametreleri ile Analiz+Tasarım yapabilirsiniz. |
Yük modeli incelenen yapı bilgi modeli için Analiz ve tasarım yapılır.
Analiz Ayarları komutuna tıklayın.

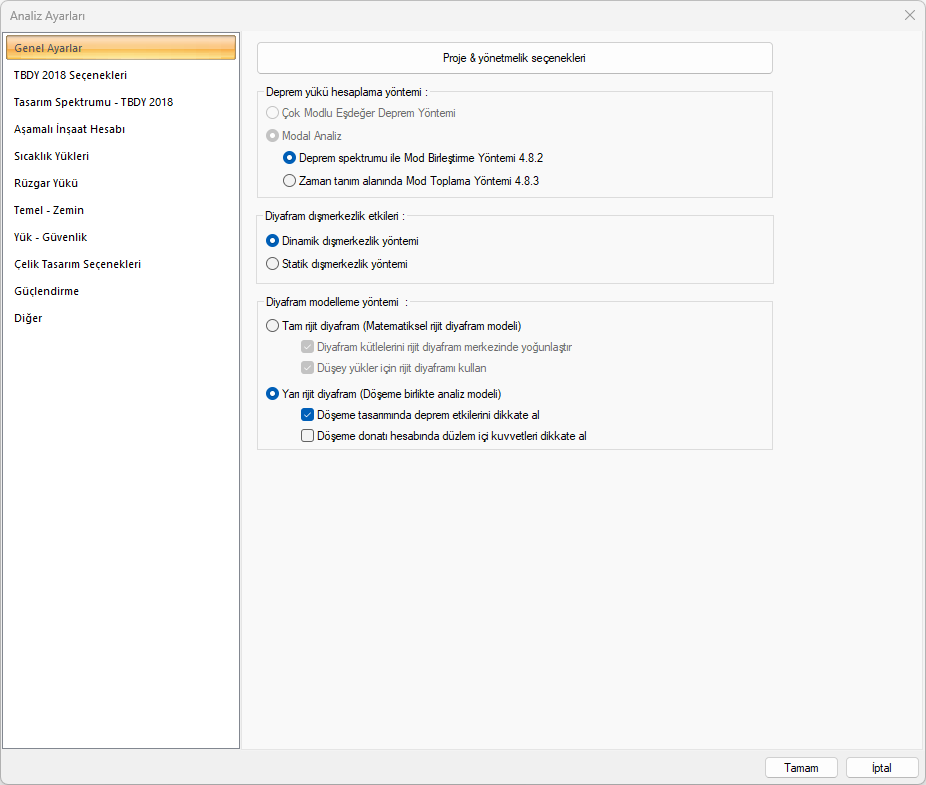

Analiz Ayarları diyaloğu açılacaktır.
Genel Ayarlar sekmesinden Deprem Yükü Hesaplama Yöntemi'ni Deprem spektrumu ile Mod Birleştirme seçin.
Diyafram modelleme yöntemi bölümünden Yarı Rijit Diyafram'ı seçin.

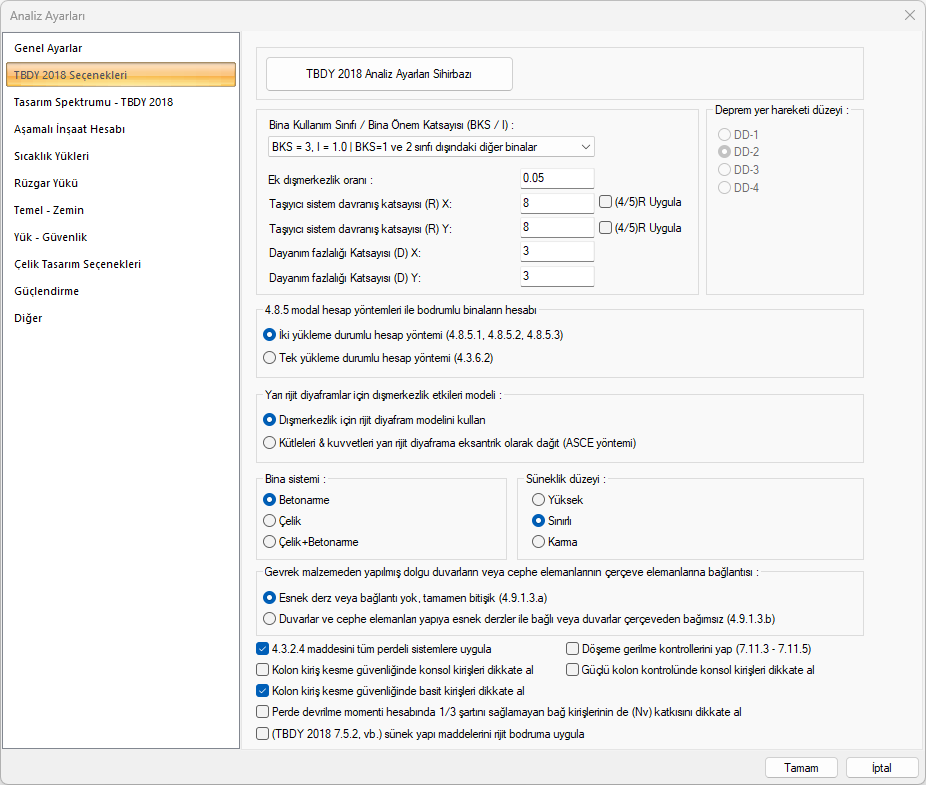

TBDY 2018 Seçenekleri sekmesinde Modal hesap yöntemleri bölümünden iki yükleme durumlu hesap yöntemi'ni seçin.
Tamam butonuna tıklayarak diyaloğu kapatın.
Ribbon menüde Analiz ve Tasarım sekmesine tıklayın.

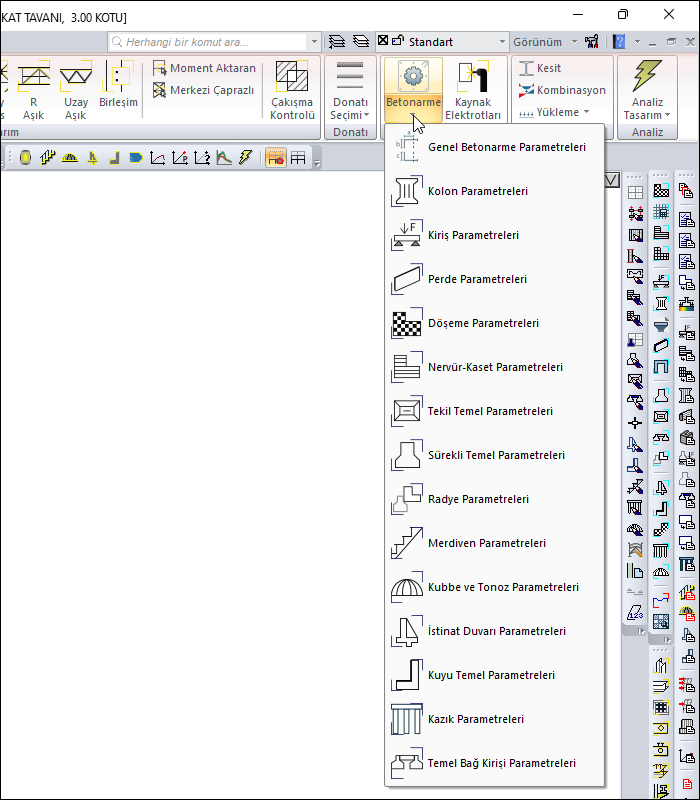

Tasarım Parametreleri bölümünden Betonarme listesini açın.
Betonarme listesinden Genel Betonarme Parametreleri komutuna tıklayın.

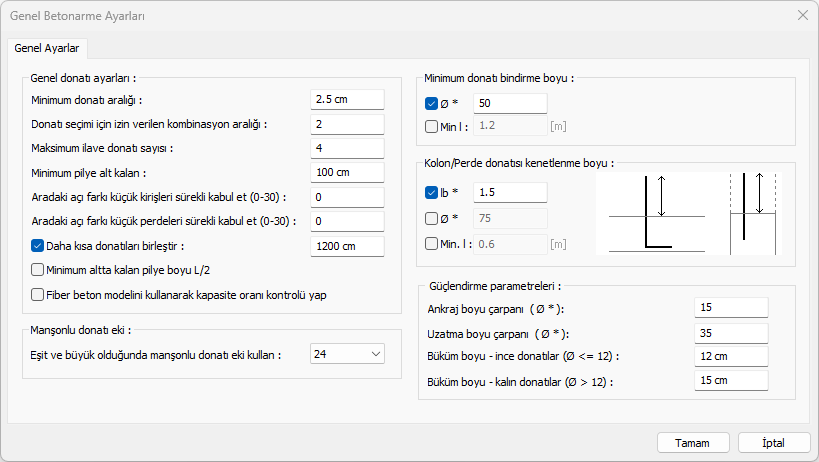

Genel Betonarme Ayarları diyaloğu açılacaktır.
Betonarme parametrelerini kontrol edin.
Tamam butonuna tıklayarak diyaloğu kapatın.

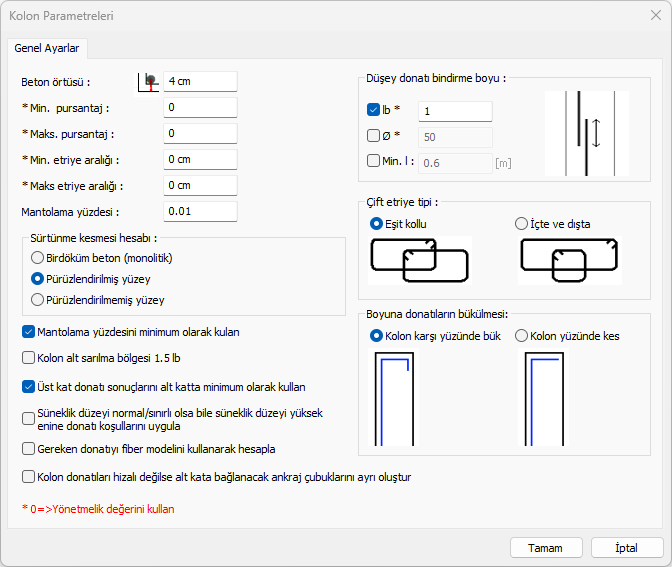

Betonarme listesinden Kolon Parametreleri komutuna tıklayın.
Kolon Parametreleri diyaloğu açılacaktır.
Betonarme kolon parametrelerini kontrol edin.
Tamam butonuna tıklayarak diyaloğu kapatın.

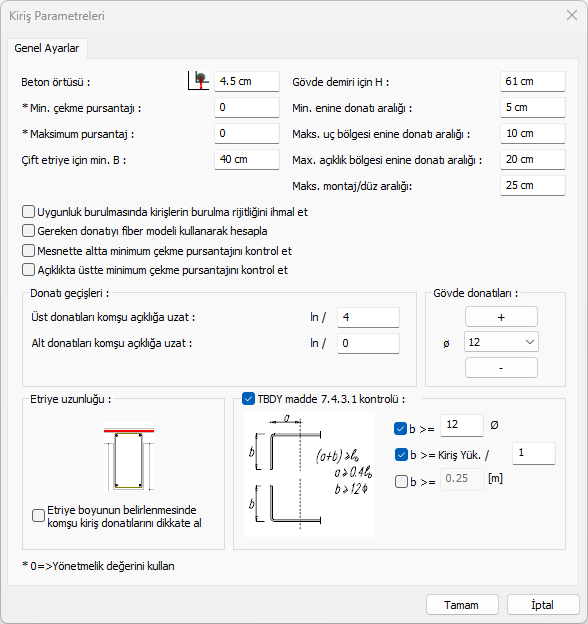

Betonarme listesinden Kiriş Parametreleri komutuna tıklayın.
Kiriş Parametreleri diyaloğu açılacaktır.
Betonarme kiriş parametrelerini kontrol edin.
Tamam butonuna tıklayarak diyaloğu kapatın.

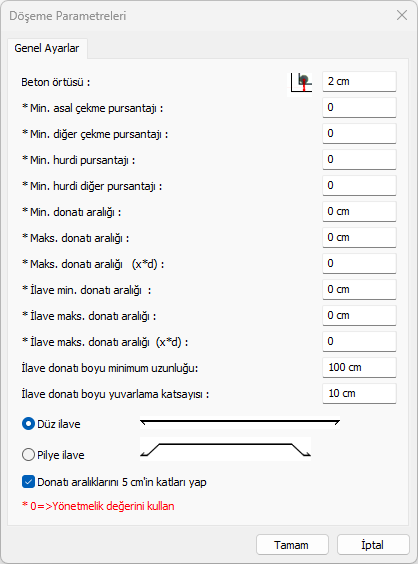

Betonarme listesinden Döşeme Parametreleri komutuna tıklayın.
Döşeme Parametreleri diyaloğu açılacaktır.
Döşeme parametrelerini kontrol edin.
Tamam butonuna tıklayarak diyaloğu kapatın.

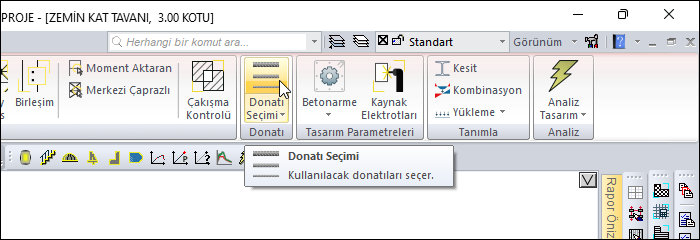

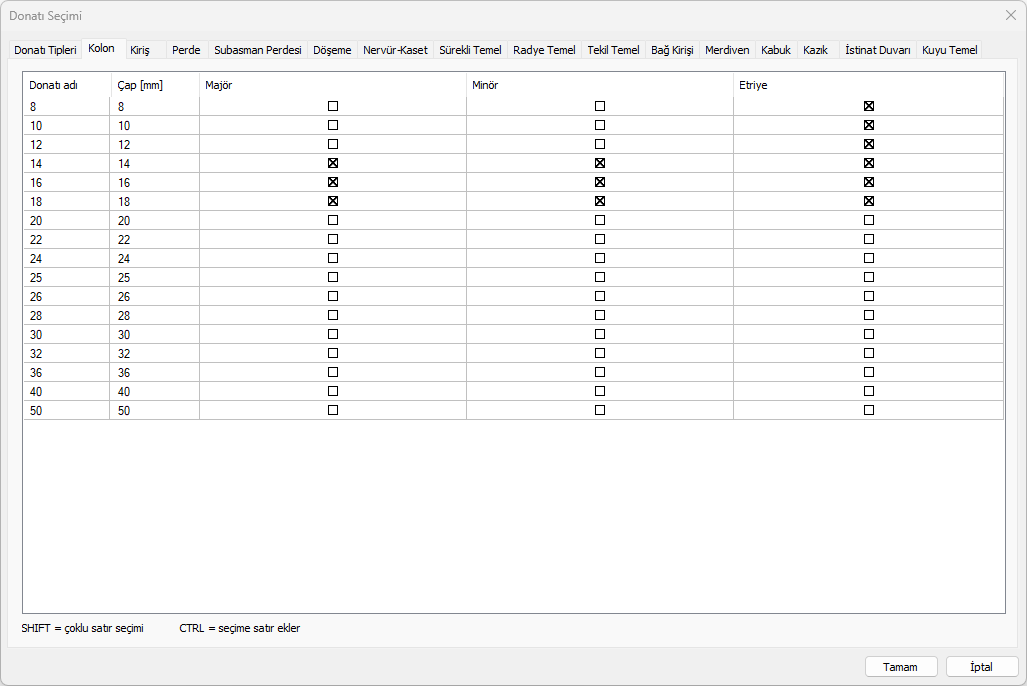

Donatı Seçimi komutuna tıklayın.
Donatı Seçimi diyaloğu açılacaktır.
Kolon sekmesine tıklayın.
Kolon tasarımında kullanılacak boyuna ve enine donatı çaplarını kontrol edin.
Kiriş-Bağ kirişi sekmesine tıklayın.
Kiriş tasarımında kullanılacak boyuna ve enine donatı çaplarını kontrol edin.
Tamam butonuna tıklayarak diyaloğu kapatın.

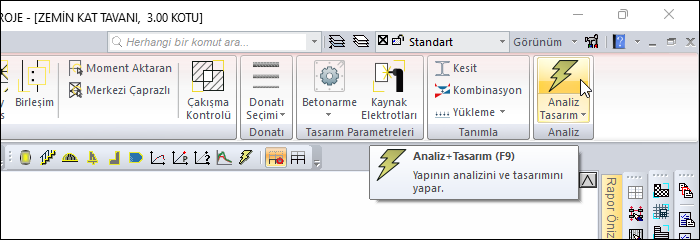

Analiz+Tasarım (F9) komutuna tıklayın.
Açılan pencerede Analiz yaptırmak istiyor musunuz? sorusu sorulacaktır.
Evet butonuna tıklayın.

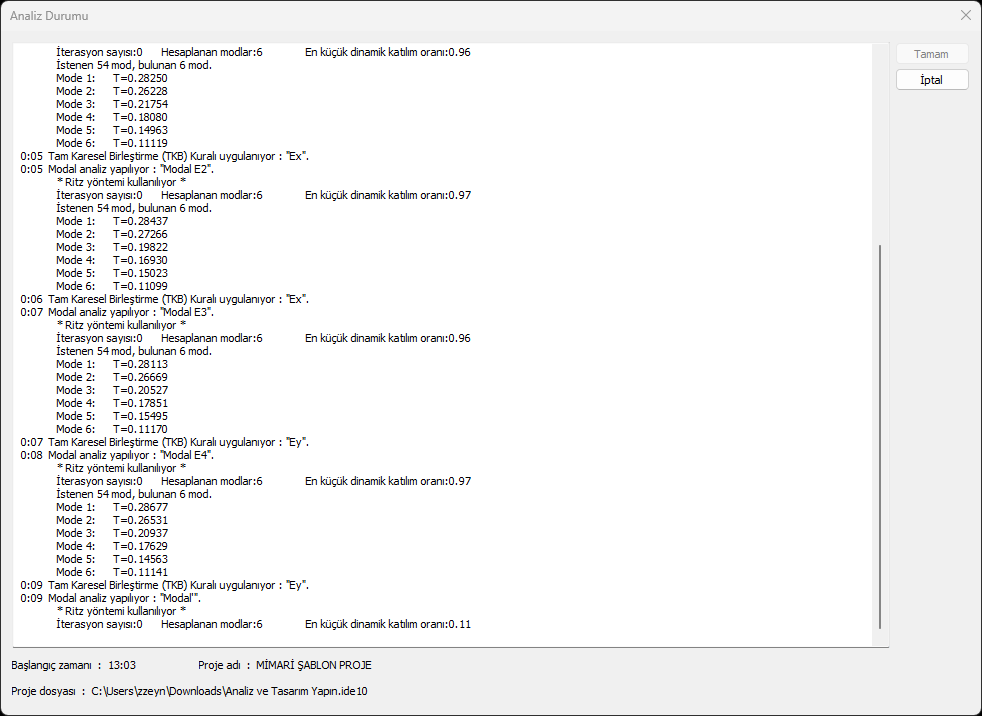

Analiz Durumu penceresinde analizin tamamlanmasını bekleyin.
Analiz tamamlandıktan sonra Tamam butonuna tıklayarak pencereyi kapatın.
Betonarme Tasarım ve Çelik Tasarım için kombinasyonlar otomatik tanımlanır.
Yapı Ağacı, Analiz başlığı altında bulunan Yükleme Kombinasyonları listesini açın.

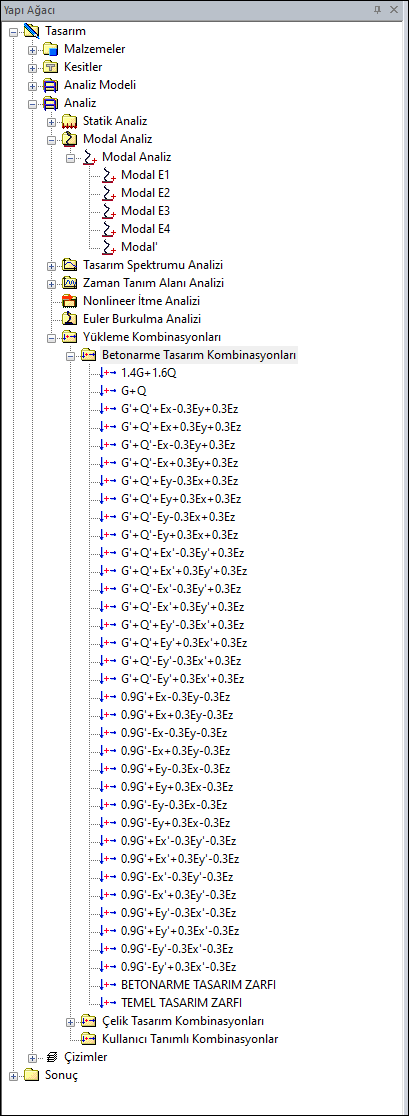

Betonarme Tasarım Kombinasyonları listesini açın.
Betonarme elemanların tasarımı için kullanılan yükleme kombinasyonları görülecektir.

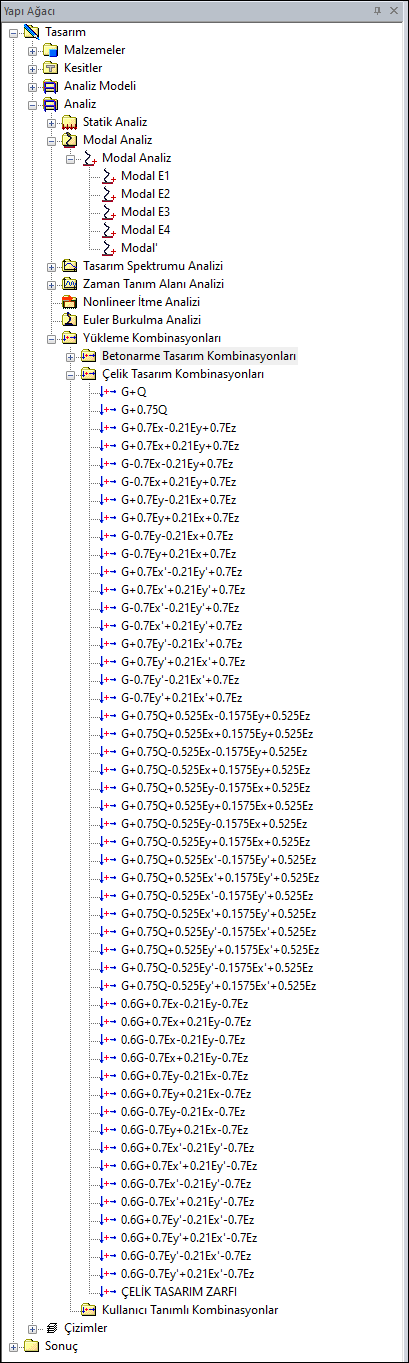

Çelik Tasarım Kombinasyonları listesini açın.
Çelik elemanların tasarımı için kullanılan yükleme kombinasyonları listelenecektir.
Uygulanan adımları aşağıdaki videodan takip edebilirsiniz.
