Sürekli Yay Duvar Oluşturma

Sürekli Yay Duvar komutu ile birbirine bağlı yay duvarlar oluşturulur.

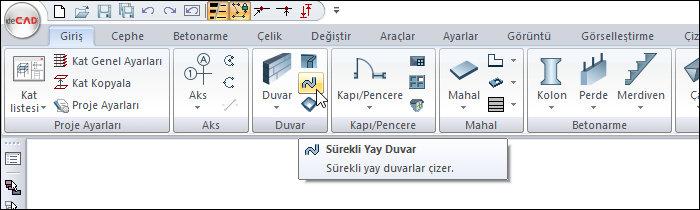

Ribbon menü Giriş sekmesi Duvar başlığı altından ulaşabilirsiniz.

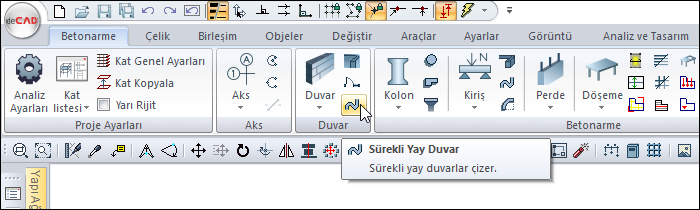

Ribbon menü Betonarme sekmesi Duvar başlığı altından ulaşabilirsiniz.

Ribbon menüde Sürekli Yay Duvar ikonunu tıklayın.
Duvar toolbarı açılacaktır.
Farenin sol tuşu ile çizim alanını tıklayarak ilk noktanızı belirleyin.
Çizim alanında ikinci noktanızı belirleyin. İkinci noktanızı belirlendikten sonra fare hareket ettirildiğinde yay duvarın ön görüntüsü ekranda belirecek, fare imlecinin hareketine bağlı olarak şekil değiştirecektir.
Üçüncü bir nokta tıklayın. Yay duvar çizilecektir. Program sonraki duvarınızın öngörüntüsünü oluşturacaktır.
Fareyi sürükleyin. İkinci yay duvar parçasının ön görüntüsü fare imlecinin hareketine bağlı olarak şekil değiştirecektir.
Duvar toolbarından kaçıklık ikonuna tıklayarak ya da klavyeden boşluk tuşuna basarak duvarınızı farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
Dördüncü bir nokta tıkladığınızda, ilk çizilen yay duvara bağlı ikinci yay duvar çizilecektir. Program sonraki duvarınızın öngörüntüsünü oluşturacaktır.

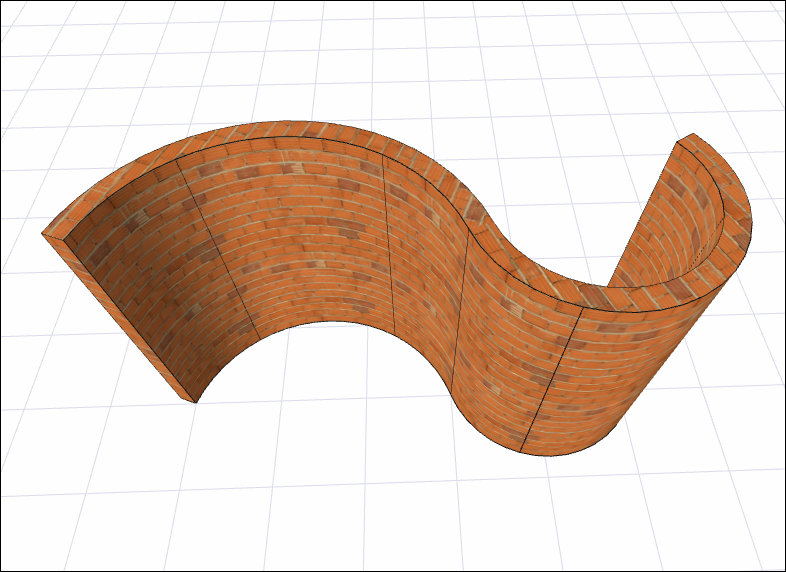

Bu şekilde yeni noktalar tıklamaya devam ederek istediğiniz sayıda birbirine bağlı yay duvarlar çizebilirsiniz. Komuttan çıkmak için klavyeden Esc tuşuna basın.

İşlem adımı

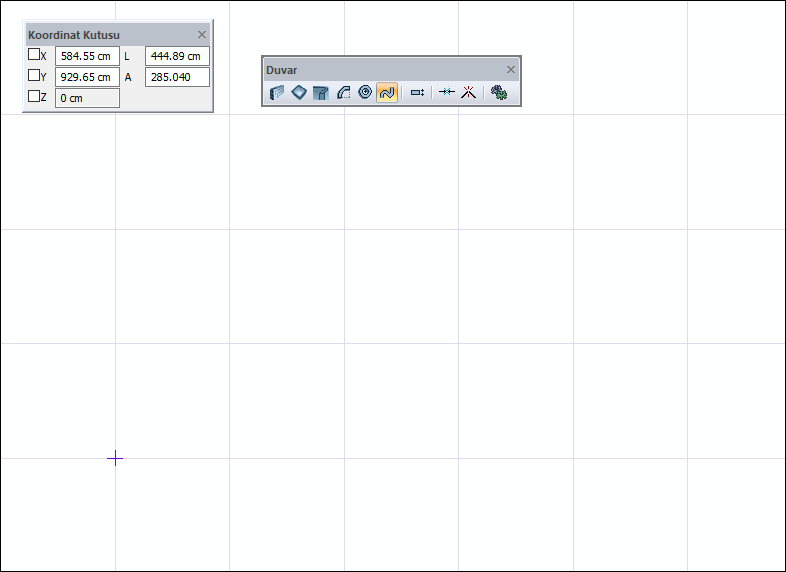

Çizim alanında duvarın başlangıç noktasının belirlenmesi

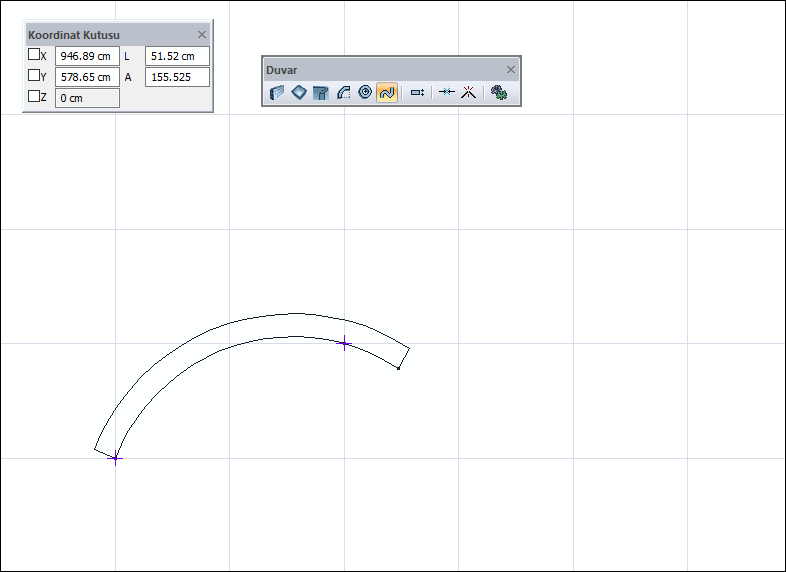

Farenin sol tuşu tıklanarak ikinci noktanın belirlenmesi ve duvarın öngörüntüsünün oluşması

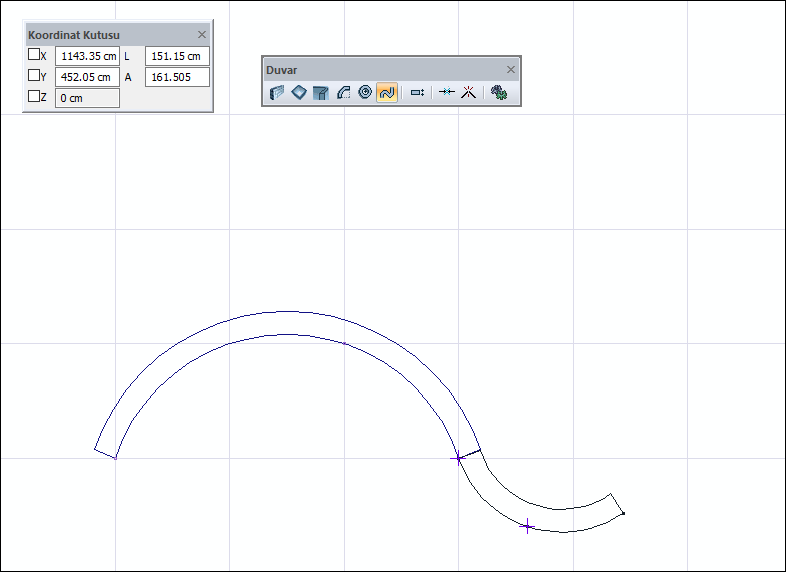

Üçüncü noktanın belirlenmesi ile sürekli yay duvarın oluşması ve yeni yay duvarın öngörüntüsünün oluşması

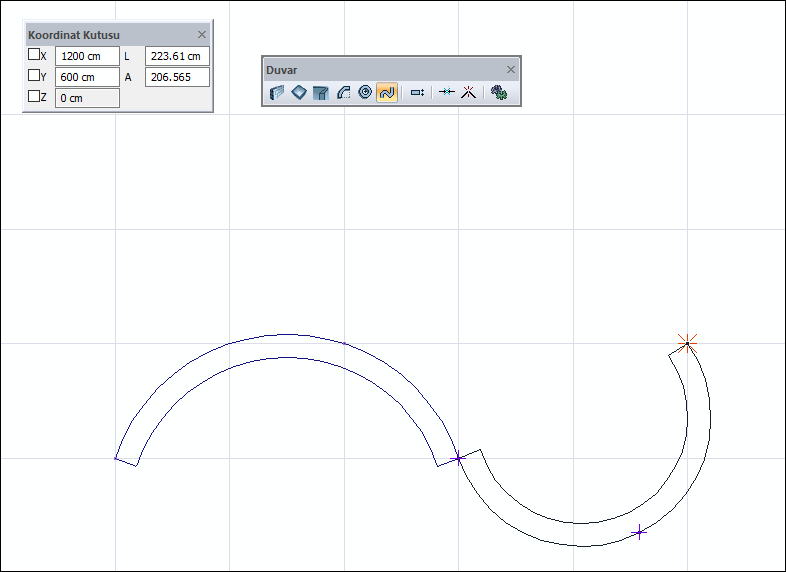

Boşluk tuşuna basarak duvar kaçıklığının değiştirilmesi

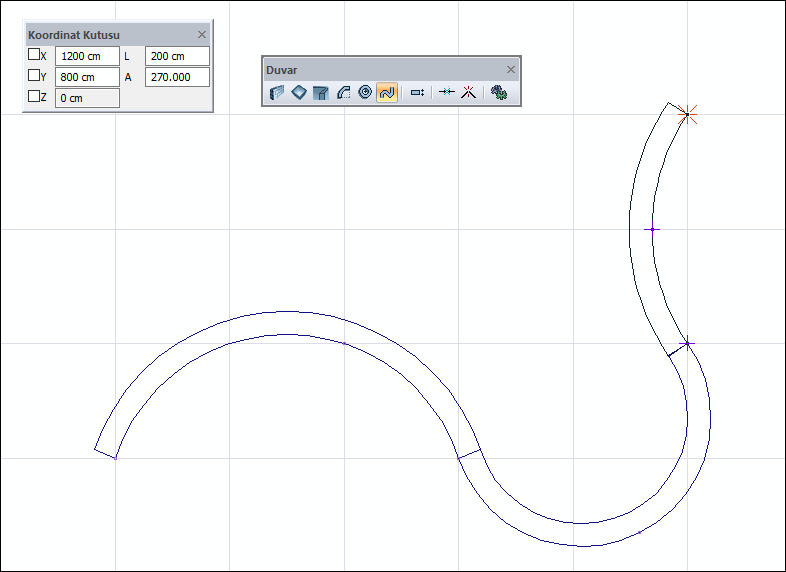

Dördüncü noktanın tıklanarak ikinci yay duvarın oluşturulması

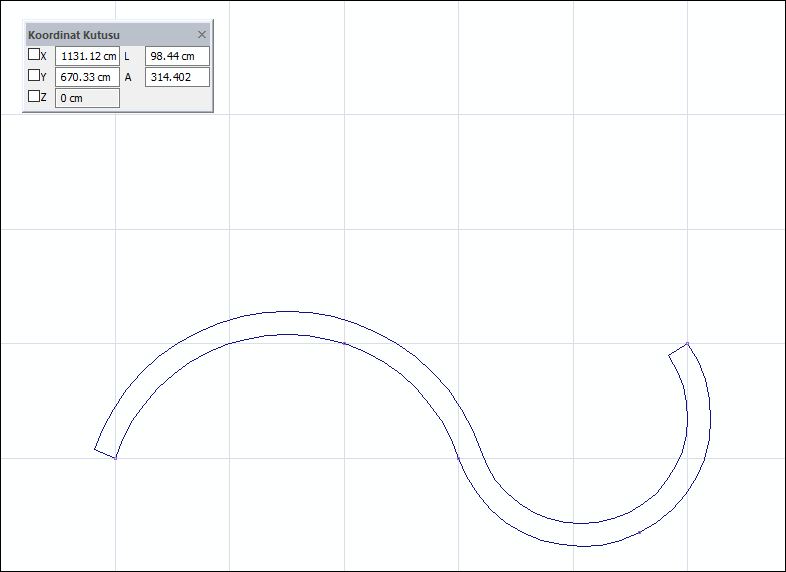

Klavyeden Esc tuşuna basarak komuttan çıkılması
