Duvar Önceliği Belirle komutu bir noktada kesişen iki veya daha çok sayıda duvarın kesişim önceliğinin belirlenmesini sağlar. Duvar birleşim grupları belirlenir. Aynı numaralı duvarlar kendi içerisinde kesiştirilir. Farklı numaralı duvarlar kesiştirilmez. Duvar öncelik numarası farklı verilmiş duvarlar birbirilerinden ayrılmış şekilde çizilir.
Duvar Önceliği Belirle Komutunun Yeri

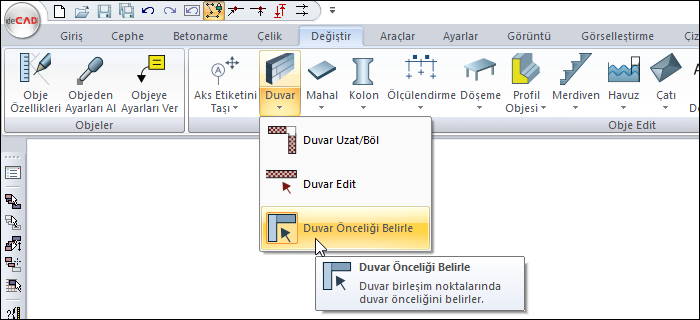

Ribbon menü Değiştir sekmesi Obje Edit başlığı altından ulaşabilirsiniz.

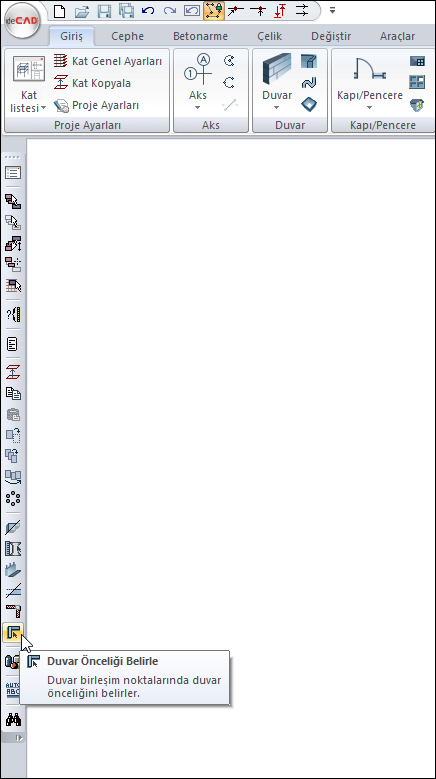

Ayrıca programın sol kenarında bulunan toolbardan da ulaşabilirsiniz.
İşlem Adımları
-
Duvar Önceliği Belirle ikonunu tıklayın.
-
Duvarların kesiştiği bir düğüm noktası üzerine, fare imlecini yaklaştırın.
-
Duvar üzerinde sayılar belirecektir. Daha önce değiştirilmediyse düğüm noktasına bağlanan duvarların öncelik numarası 1(bir) değerinde görünecektir.
-
Önceliğini değiştirmek istediğiniz duvarlardan birini farenin sol tuşu ile tıklayın.
-
Öncelik Belirle diyaloğu açılacaktır.
-
Bu diyalogda belirtilen öncelik numaralarından birini seçin ve Tamam butonunu tıklayıp diyalogdan çıkın.
|
İşlem adımı |
|---|
|

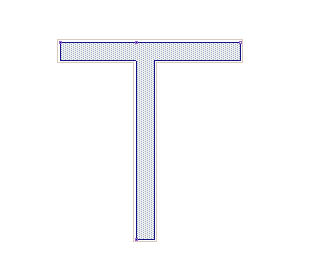

Duvar önceliği belirle öncesi
|
|

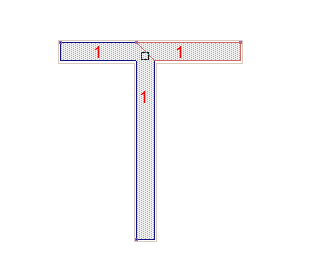

Duvar kesişimi üzerine farenin yaklaştırılması
|
|

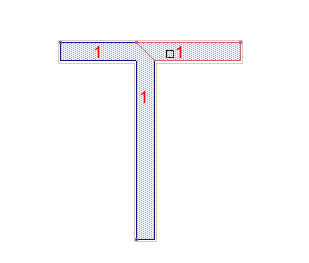

Önceliğin değiştirileceği duvarın seçilmesi
|
|

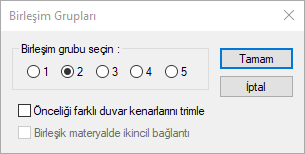

Önceliğin belirlenmesi
|
|

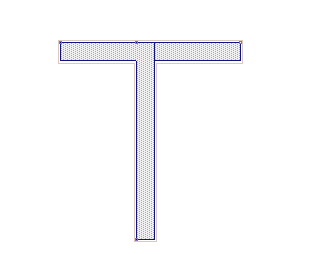

Duvar önceliği belirle sonrası
|

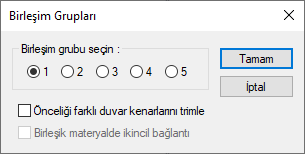

Birleşim Grupları Diyaloğu
|
Özellikler |
|---|
|
Birleşim grubu seçin
Birleşim grubu için numara seçilir. |
|
Önceliği farklı duvar kenarlarını trimle
Seçenek işaretlenerek önceliği farklı duvar kenarları trimlenir. |
|
Birleşik materyalde ikincil bağlantı
Birleşik materyale sahip duvar varsa aktif hale gelir. |
