Dörtgen Duvar Oluşturma

Dörtgen Duvar komutuyla dörtgen şeklinde duvarlar oluşturulur.

Dörtgen Duvar Komutunun Yeri

Mimari Programda

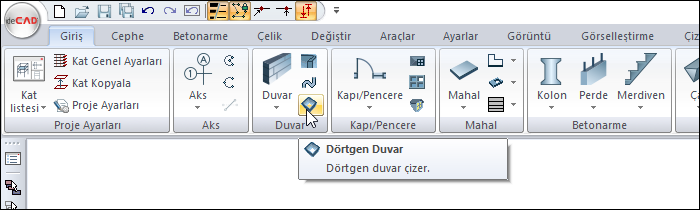

Ribbon menü Giriş sekmesi Duvar başlığı altından ulaşabilirsiniz.

Statik Programda

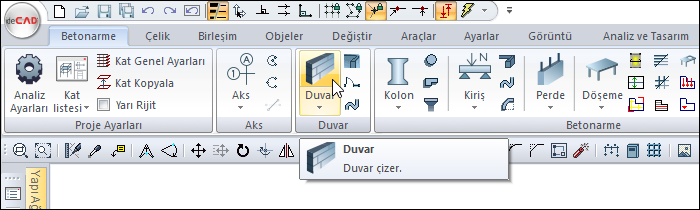

Ribbon menü Betonarme sekmesi Duvar başlığı altında yer alan Duvar komutuna girdikten sonra açılan Duvar toolbarından ulaşabilirsiniz.

İşlem Adımları

• Dörtgen Duvar ikonunu tıklayın. Duvar toolbarı açılacaktır.

• Çizim alanından farenizi, dörtgen duvarınızın başlamasını istediğiniz noktaya getirin ve sol tuşunu tıklayın.

• Dörtgen duvarınızın başlangıç noktası tanımlanacak ve öngörüntüsü ekranda belirecektir. Farenizin hareketiyle beraber dörtgen duvarınızda hareket edecektir.

• Klavyeden shift tuşuna basarak düz ya da dik bir kenar çizebilirsiniz.

• Duvar toolbarından kaçıklık ikonuna tıklayarak ya da klavyeden boşluk tuşuna basarak duvarınızı farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.

• İstediğiniz noktaya farenin sol tuşu ile tıklayarak dörtgen duvarın kenar uzunluğunu belirleyin.

• Farenizin hareketine bağlı olarak çizdiğiniz kenara dik olacak şekilde dörtgen duvarınızın öngörüntüsü değişecektir.

• Çizim alanının herhangi bir noktasına farenin sol tuşunu tekrar tıkladığınızda dörtgen duvarınız tamamlanacaktır.

İşlem adımı

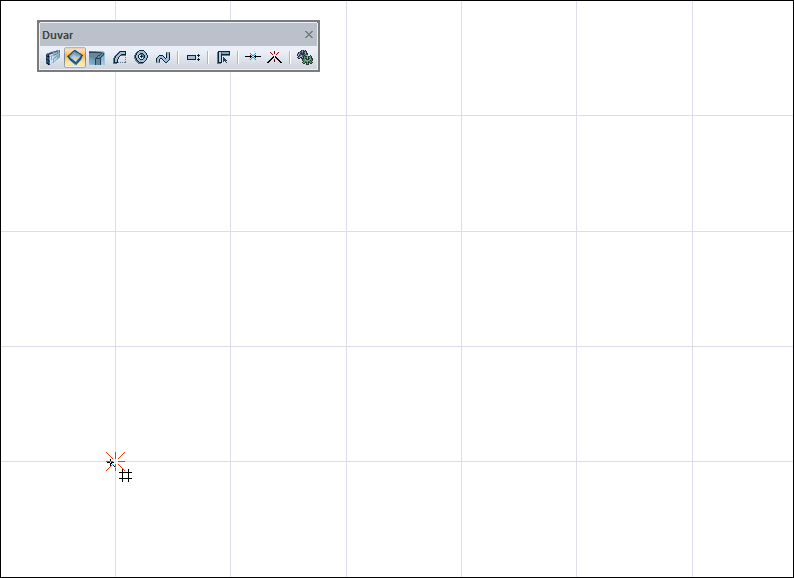

Çizim alanında dörtgen duvarın başlangıç noktasının belirlenmesi

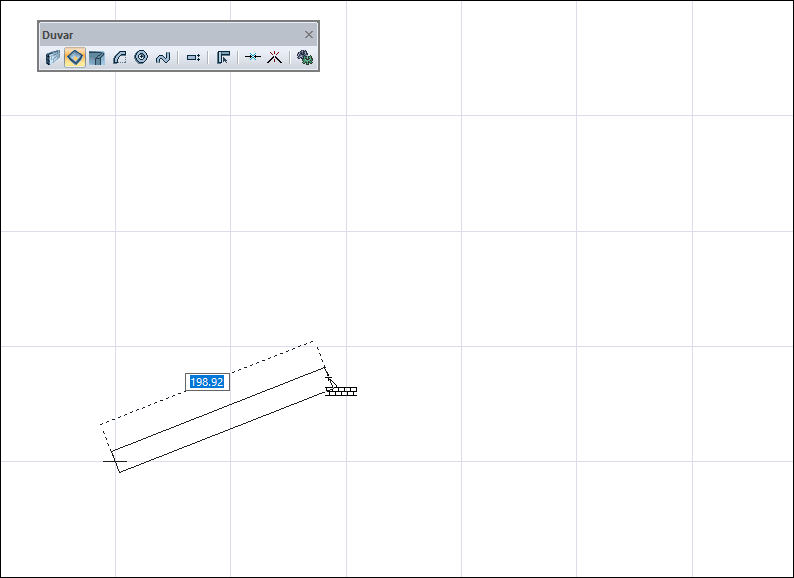

Farenin sol tuşu tıklanarak başlangıç noktasının oluşturulması

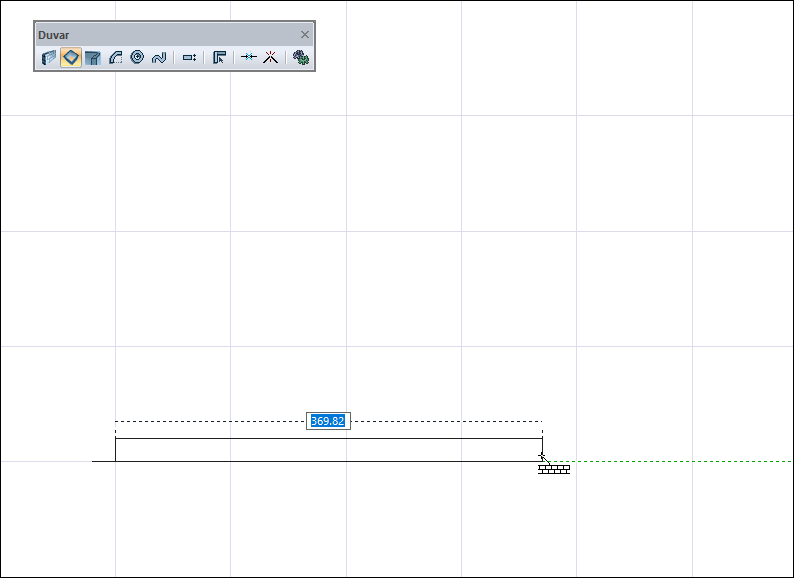

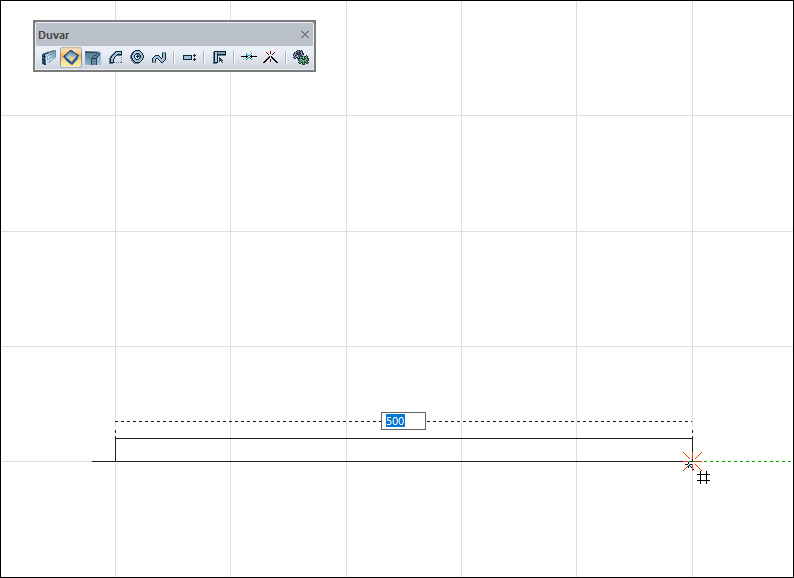

Klavyeden shift tuşuna basarak düz ya da dik bir kenar çizilmesi

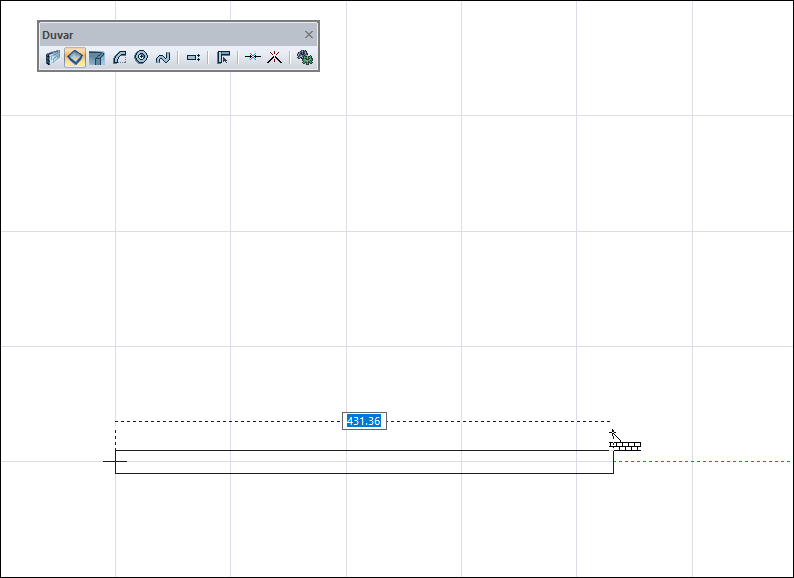

Boşluk tuşuna basarak duvar kaçıklığının değiştirilmesi

Dörtgen duvarın kenar uzunluğunun farenin sol tuşu tıklanarak belirlenmesi

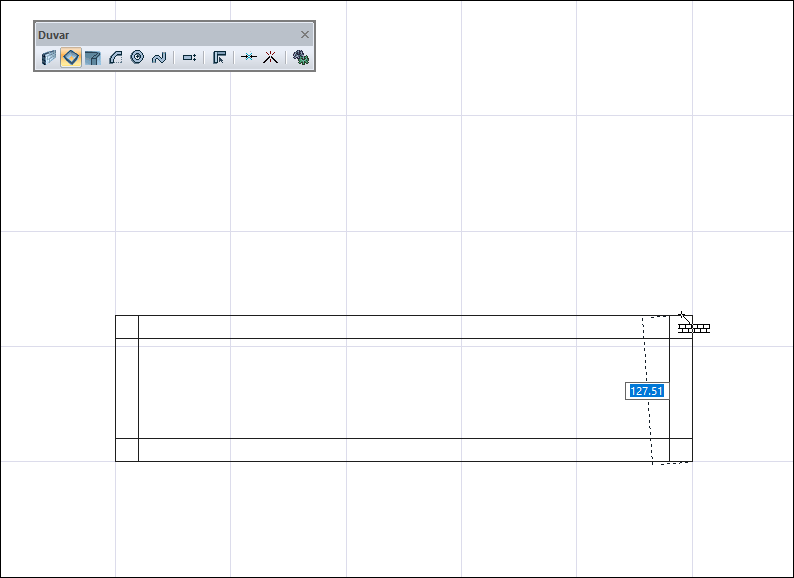

Çizilen kenara dik dörtgen duvarın diğer kenarlarının öngörüntüsünün oluşması

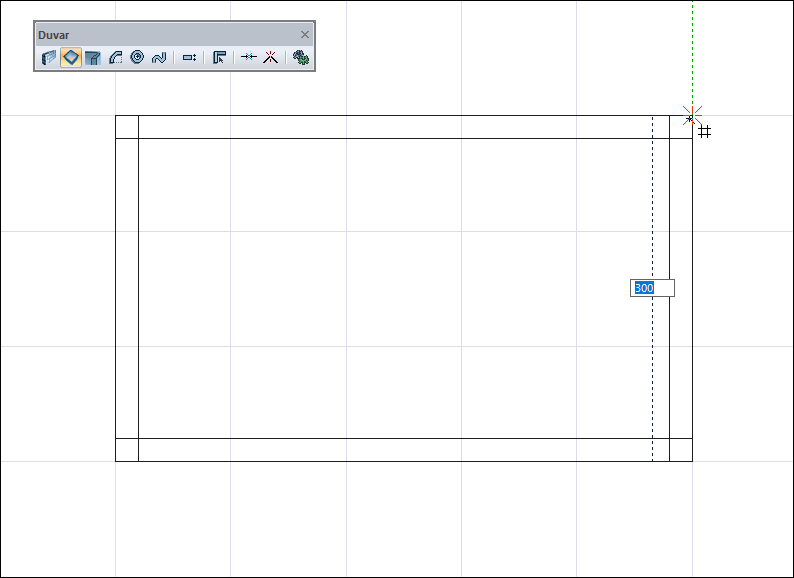

Dörtgen duvarın bitiş noktasının belirlenmesi

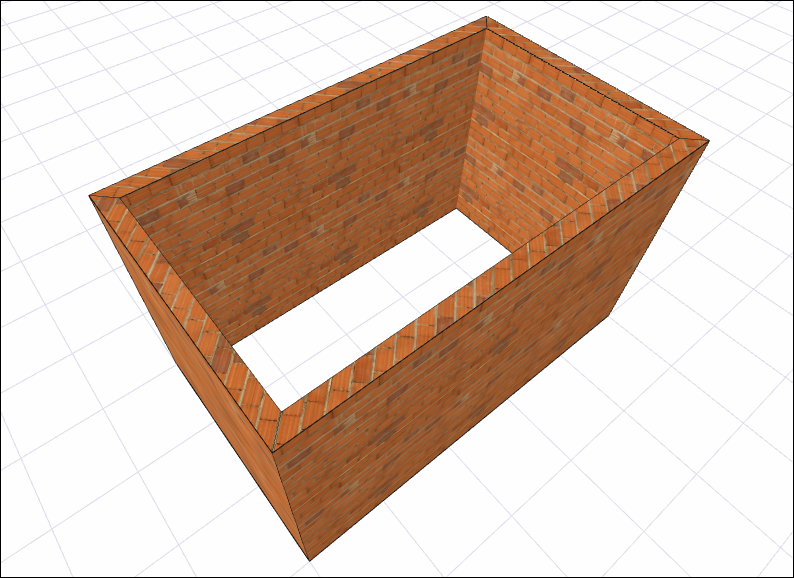

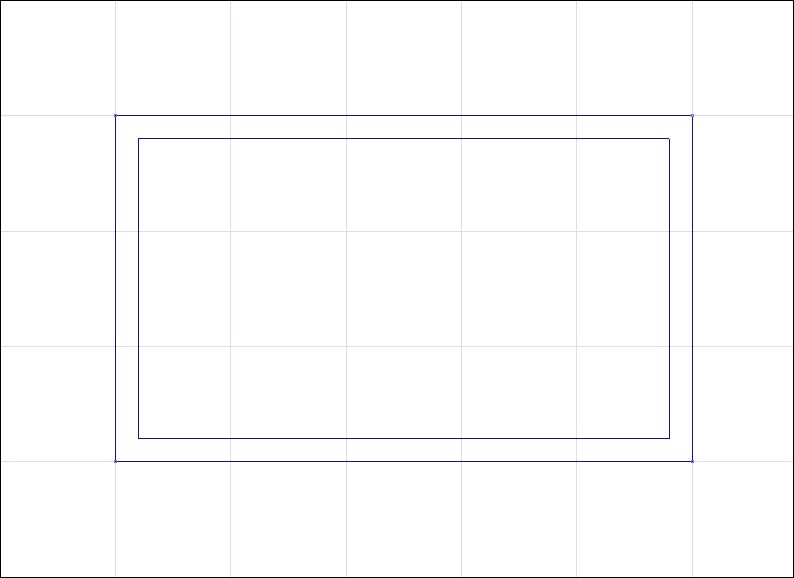

Dörtgen duvarın oluşması
