Kot Ölçülendirme

Kot ölçülendirme komutu, plan üzerinde farklı kotları belirtmek için kullanılır. Kot ölçüleri akıllı ölçülerdir. Üzerinde bulunduğu duvar, kolon, döşeme gibi obje kotu ya da yüksekliği değiştirildiğinde otomatik olarak güncellenir.

Eğer kot değeri girilmek istenirse, ilgili kot obje parçala komutu ile parçalanıp, yazı değiştir komutu ile değiştirilir.

Kot Ölçülendirme Komutunun Yeri

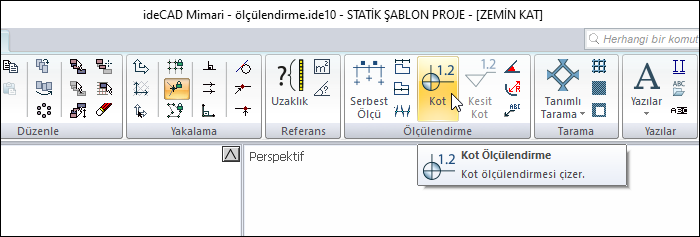

Mimari Programda

Mimari program da ribbon menü Çizimler sekmesi Ölçülendirme başlığı altından ulaşabilirsiniz.

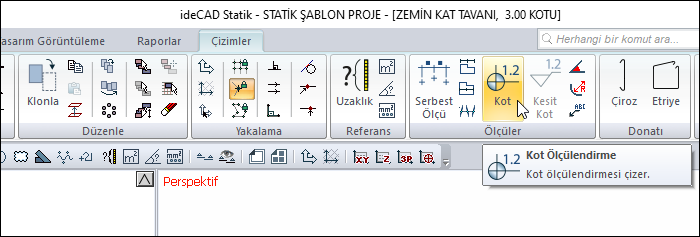

Statik Programda

Statik program da ribbon menü Çizimler sekmesi Ölçüler başlığı altından ulaşabilirsiniz.


Ölçülendirme Toolbarı


İkonlar

Dış ölçülendirme


Dış ölçülendirme komutu çalışır.

İç ölçülendirme


İç ölçülendirme komutu çalışır.

Serbest ölçülendirme


Serbest ölçülendirme komutu çalışır.

Kesişim ölçülendirme


Kesişim ölçülendirme komutu çalışır.

Etiket


Etiket komutunu çalıştırır. Ölçülendirme etiketi çizilir.

Kot ölçülendirme


Plan penceresinde kot ölçüleri çizer.

Kesit kot


Kesit ve görünüş pencerelerinde kot ölçülendirme yapmak için kullanılır. Sadece 2 boyutlu çizim pencerelerinde aktiftir.

Açı ölçülendirme


İki obje arasında kalan açıyı ölçülendirir.

Çap ölçülendirme


Daire veya yay ve yay veya daire aksla çizilmiş objeleri çap ya da yarıçap olarak ölçülendirir.

Kesit ölçülendirme grubu


Kesit ölçü grubu oluşturur. Kesit ve görünüş pencerelerinde aktiftir.

Kesit ölçülendirme


Kesit ölçüsü oluşturur. Kesit ve görünüş pencerelerinde aktiftir.

Kirişleri dahil et


Kirişleri kesit ölçülendirmesine dahil eder.

Döşemeleri dahil et


Döşemeleri kesit ölçülendirmesine dahil eder.

Detayları dahil et


Kapı/pencere elemanlarını kesit ölçülendirmesine dahil eder.

Sol taraf


Kesit ölçülendirmesini sol tarafa yerleştirir.

Sağ taraf


Kesit ölçülendirmesini sağ tarafa yerleştirir.

Ayarlar


Tıklandığında hangi ölçülendirme tipi aktif ise (iç, dış, kesişim vs.) o ölçülendirme ile ilgili parametrelerin bulunduğu ölçülendirme ayarları diyaloğunu açar.

İşlem Adımları

Kot ölçülendirme için:

  • Ribbon menüde Kot Ölçülendirme ikonunu tıklayın.

  • Plan penceresinde kotunu belirtmek istediğiniz noktaya farenin sol tuşu ile tıklayın.

  • Kot çizilecektir.

İşlem adımı

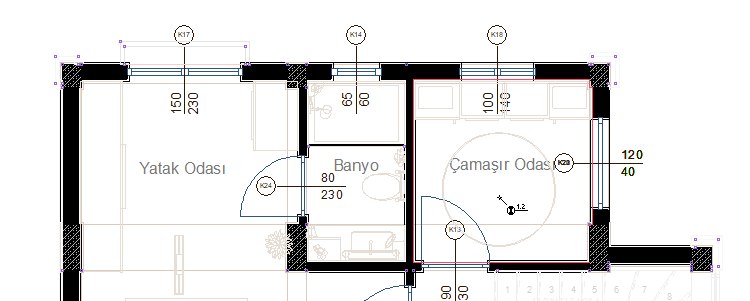

Plan penceresinde kot verilmek istenen noktanın belirlenmesi

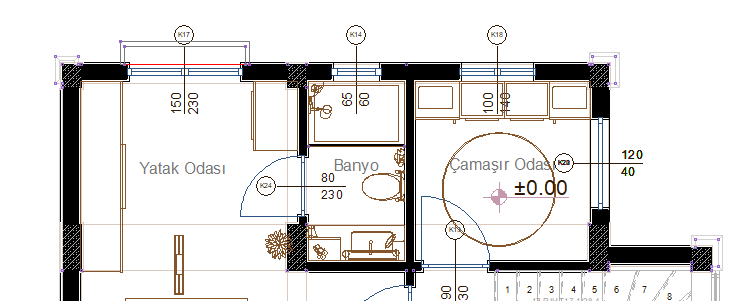

Kot ölçülendirme oluşması

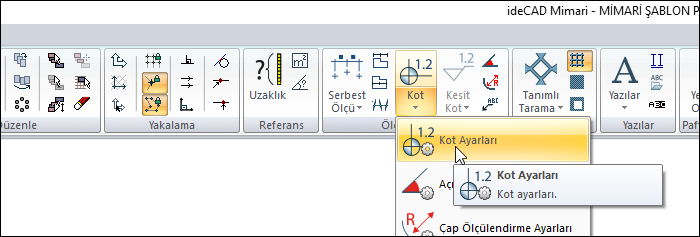

Kot Ayarları Diyaloğunun Yeri

Kot Ölçülendirme Komutu Ayarları

Ribbon menü Çizimler sekmesinde Kot altından ulaşabilirsiniz.


Ayrıca kot ölçülendirme komutu çalıştırıldıktan sonra ekrana gelen Ölçülendirme yardımcı toolbarında Ayarlar ikonuna tıklayarak da ulaşabilirsiniz.

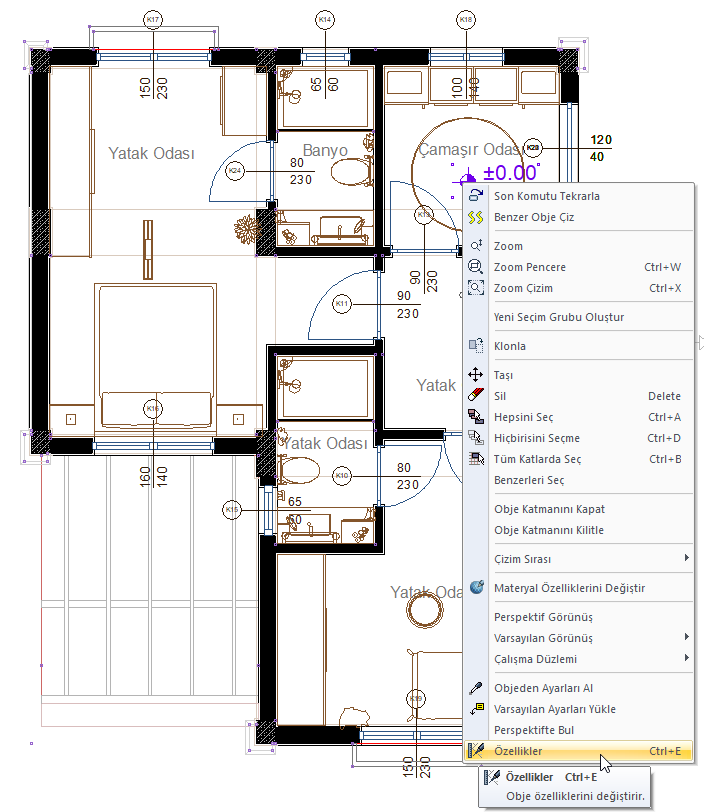

Kot Ölçülendirme Objesi Ayarları

Ayarlarına girmek istediğiniz kot ölçülendirmeyi seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.

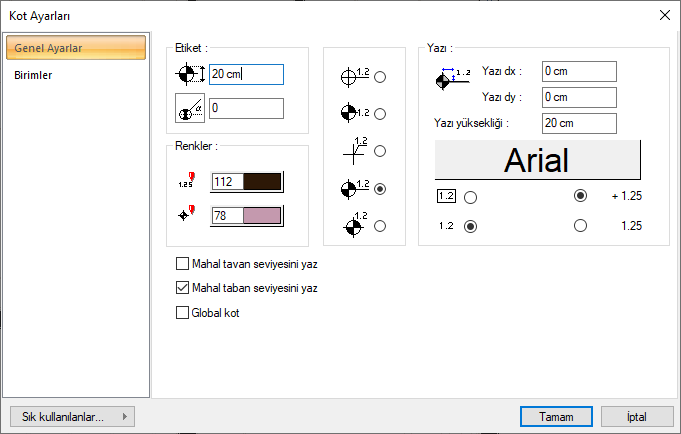

Kot Ayarları - Genel Ayarlar Sekmesi


Özellikler

Etiket Bölümü

Kot simgesinin büyüklüğü girilir.

Kot simgesinin açısı girilir. Girilen değere göre simge dönecektir.

Renkler Bölümü

Ölçü yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Kot simgesinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Kot ölçülendirme için verilen 5 gösterim tipinden biri seçilir.

Yazı Bölümü

Yazı dx ve Yazı dx ve Yazı dy kutularına girilen değerler girilerek yazının etikete göre yeri ayarlanır.

Kot yazısının yüksekliği ayarlanır.

Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Kot yazıları için verilen 4 gösterim tipinden biri seçilir.

Mahal yüksekliği kot yüksekliği olarak gösterilir.

Kot mahal üzerine yerleştirildiğinde, kot değeri, mahal yüksekiği ile mahal kotu toplananarak gösterilir.

Kot ölçülendirme değeri yapı tabanına göre verilir. İşaretlenmezse değer, kat tabanına göre verilir.

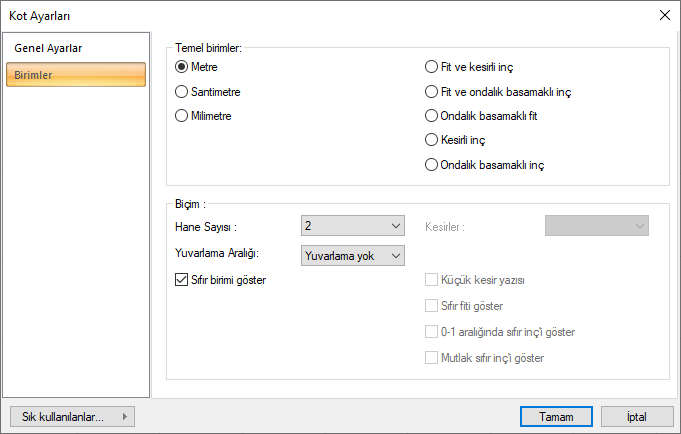

Kot Ayarları - Birimler Sekmesi


Özellikler

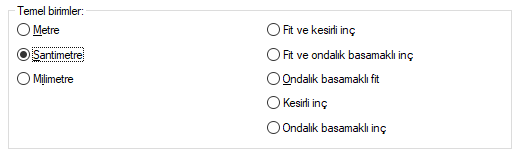

Temel birimler


Seçimlerden biri farenin sol tuşu işe tıklanarak etkin hale getirilir.

Metre: İşaretlenirse, bilgi yazısının birimi metre olur.
Santimetre: İşaretlenirse, bilgi yazısının birimi santimetre olur.
Milimetre: İşaretlenirse, bilgi yazısının birimi milimetre olur.
Fit ve kesirli inç: İşaretlenirse, bilgi yazısının birimi fit ve kesirli inç olur.  Birim formatı örneğin 15 '-10 3/4 " şeklindedir.
Fit ve ondalık basamaklı inç: İşaretlenirse, bilgi yazısının birimi fit ve ondalık basamaklı inç olur. Birim formatı örneğin 15 '- 10.7"şeklindedir.
Ondalık basamaklı fit: İşaretlenirse, bilgi yazısının birimi ondalık basamaklı fit olur. Birim formatı örneğin 15.89' şeklindedir.
Kesirli inç: İşaretlenirse, bilgi yazısını birimi kesirli inç olur.  Birim formatı örneğin 1901/2 " şeklindedir.
Ondalık basamaklı inç: İşaretlenirse, bilgi yazısını birimi ondalık basamaklı inç olur. Birim formatı örneğin 190.7"  şeklindedir.

Hane sayısı


Virgülden sonra kaç hane gösterileceğini belirler.  Listeden istenilen sayı seçilir. Örneğin 2 seçilirse, birimler  virgülden sonra iki hane şeklinde gösterilecektir. 0 seçilirse birimlerin, virgülden sonrası gösterilmeyecektir.

Kesirler


Kesirli inç formatında yapılacak ölçülendirmenin hangi hassasiyette gösterileceğini belirler. Listede, 1/2, 1/4, 1/8, 1/16, 1/32, 1/34 hassasiyetine kadar seçenekler bulunmaktadır. ”Kesir yok” seçilirse, birimler kesirsiz görünür.

Yuvarlama aralığı


Metre, santimetre ya da milimetre olarak yapılacak ölçülendirmenin yuvarlama aralığını belirler. Yuvarlama yok seçilirse, ölçülendirme tam değerinde yapılır. Aralık büyüdükçe ölçülendirme seçilen aralık kadar yuvarlanır.

Sıfır birimi göster


İşaretli değilse, soldaki sıfır ve noktayı ölçülendirmede göstermez. Örneğin 0.20 değerini, 20 olarak ölçülendirir. İşaretli ise 0.20 değeri 0.20 olarak ölçülendirilir.

Küçük kesir yazısı


Kesirli inç formatı seçildiğinde, kesir kısmının büyük/küçük gösterilmesini belirler. İşaretli ise kesir tam sayının biraz üstünde ve küçük, işareti değilse kesir tam sayının yanında aynı büyüklükte gösterilir.

Sıfır fiti göster


0 fitli ölçlendirmede (1 fitten küçük ölçü değerinde) 0 ın gösterilip gösterilmeyeceğini belirler. Örneğin işaretli değilse, 0' - 15" değerinde bir ölçüyü -15" olarak gösterir. İşaretli ise 0'-15" şeklinde gösterir.

0-1 aralığında sıfır inç’i göster


Örneğin 8'-0 1/6 " değerine sahip bir ölçülendirme inç kısmı 0-1 aralığındadır. Seçenek işaretli değilse 8'-0 1/6 " değeri 8'- olarak gösterilecektir. Başka bir deyişle 0-1 aralığındaki inç değerleri gösterilmeyecektir.

Mutlak sıfır inç’i göster


İnçin kesin sıfır olduğu ölçülendirme değerinde sıfır inçin gösterilip gösterilmeyeceğini belirler. Örneğin tam 10' değerinde bir ölçülendirme, eğer bu seçenek işaretli ise, 10'-0" şeklinde gösterilecektir. İşaretli değilse 10"- şeklinde gösterilecektir.
