Doğrusal Olmayan Statik Analiz Durumları
Yapı ağacında bulunan Doğrusal Olmayan Analiz başlığı altında Geometri Bakımından Doğrusal Olmayan Statik Analiz Durumu tanımlanabilir. Doğrusal Olmayan Analiz başlığı altında bulunan statik analiz durumları yalnızca ikinci mertebe etkilerinin göz önüne alındığı analiz durumunu gösterir.
Geometri Bakımından Doğrusal Olmayan Analiz yapmak için en bir tane az yükleme durumu tanımlamak gerekir. Doğrusal Olmayan Analiz komutuyla yükleme durumu tanımlanır. Doğrusal olmayan analiz yükleme durumu için doğrusal analiz yükleme durumlarının öncesinde tanımlanmış olması gereklidir. Herhangi bir sistemde analiz yapıldığında ideCAD doğrusal analiz yükleme durumlarını otomatik oluşturacaktır.

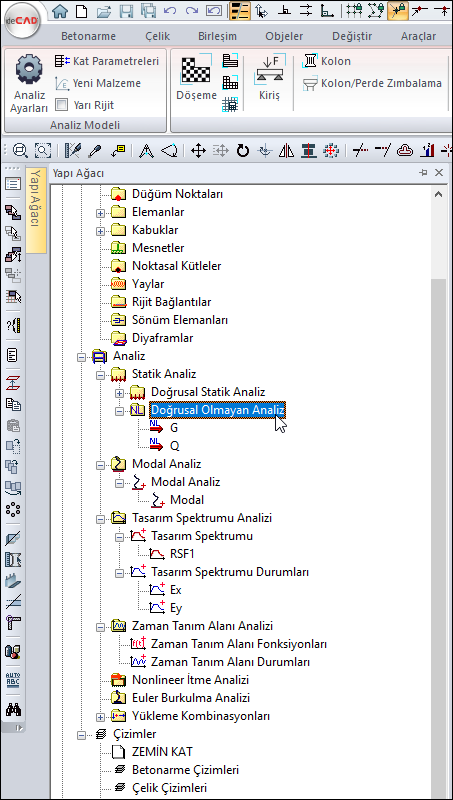

Doğrusal olmayan analiz ve yükleme durumları yapı ağacında Analiz klasörü altında gösterilir.

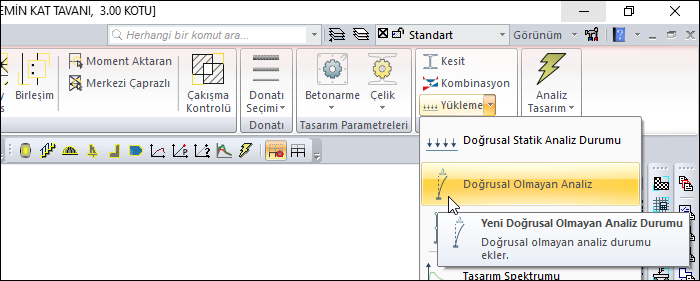

Doğrusal Olmayan Analiz Komutunun Yeri
Ribbon menü Analiz ve Tasarım sekmesi Tanımla başlığı altından ulaşabilirsiniz.
İşlem Adımları
Doğrusal olmayan analiz ikonunu tıklayın.
Doğrusal Olmayan Analiz diyaloğu açılacaktır.
Yeni Satır Ekle butonunu tıklayın.
Açılan satırda, Yükleme Durumu sütununda bir yükleme seçin ve gerekirse faktöre bir değer yazın.
Yükleme Adı satırında tanımlanan yükleme durumu ve faktör değerlerine göre otomatik olarak yükleme adı yazılacaktır. İsteğe bağlı olarak bu yükleme adı değiştirilebilir.
Tamam butonunu tıklayarak diyaloğu kapatın.

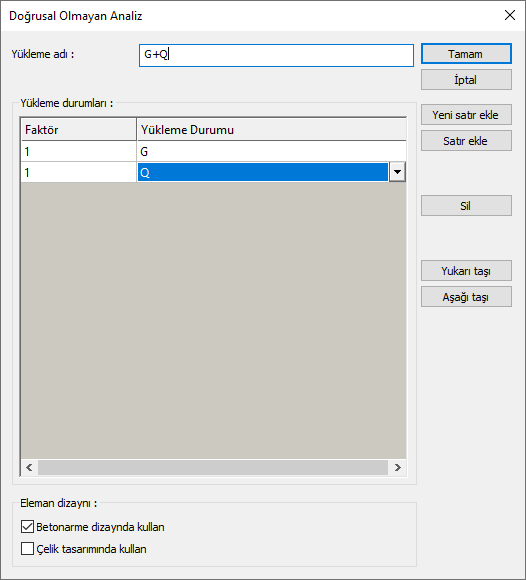

Doğrusal Olmayan Analiz Diyaloğu
Özellikler |
Yükleme adı  Yükleme durumunun adı girilir. |
Faktör ve yükleme durumu  Doğrusal olmayan statik analiz için hangi yükleme durumlarının kullanılacağını belirtin. Listeden yükleme durumlarını seçin. Faktörünü girin. |
Yeni satır ekle/Satır ekle  Tabloda yeni satır açar. |
Yukarı taşı/Aşağı taşı  Seçili yükleme durumunun sıralamasını değiştirir. |
Betonarme dizaynında kullan  İlgili yükleme durumunu kullanarak hesaplanan uç kuvvetlerin betonarme dizaynında dikkate alınıp alınmayacağı bilgisidir. İşaretlenirse dikkate alınır. |
Çelik tasarımında kullan  İlgili yükleme durumunu kullanarak hesaplanan uç kuvvetlerin çelik tasarımda dikkate alınıp alınmayacağı bilgisidir. İşaretlenirse dikkate alınır. |
