Euler Burkulma Durumu
Euler Burkulma Durumu, Euler burkulma analizi yapılırken kullanılan mod sayısı, yakınsama değeri, iterasyon sayısı ve yükleme durumunu belirtir. Euler Burkulma Durumları yapı ağacında Analiz klasörü altında gösterilir.
Euler Burkulma Durumu Komutunun Yeri

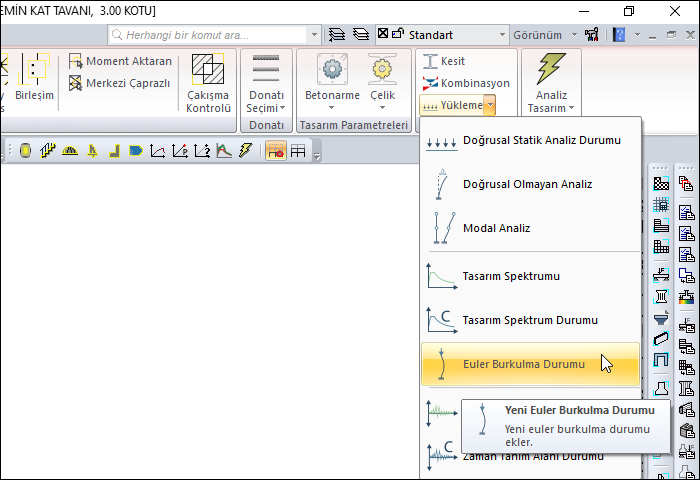

Ribbon menü Analiz ve Tasarım sekmesi Tanımla başlığı altından ulaşabilirsiniz.
İşlem Adımları
Euler burkulma durumu ikonunu tıklayın.
Euler Burkulma Analizi diyalogu açılacaktır.
Bu diyalogda istenilen bilgileri verin.
Tamam butonunu tıklayarak diyaloğu kapatın.

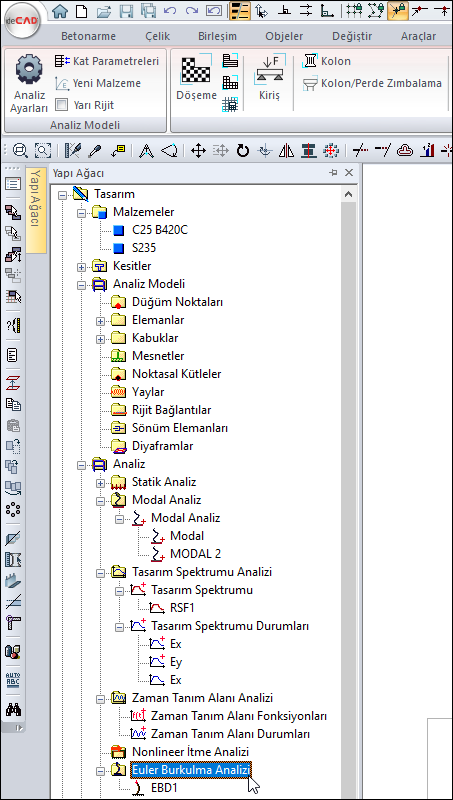

Euler burkulma durumu diyaloğuna yapı ağacı analiz bölümünde yükleme durumları satırına farenin sağ tuşuna tıklayarak da ulaşabilirsiniz.

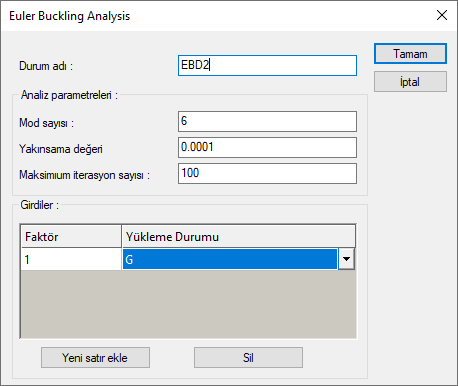

Euler Burkulma Analizi Diyaloğu
Özellikler |
Durum adı  Bir tanım girin. |
Mod sayısı  Euler burkulma analizinde dikkate alınacak mod sayısını verin. |
Yakınsama değeri  Analizde kullanılacak yakınsama değerini girin. Varsayılan değer uygundur. |
Maksimum iterasyon sayısı  Analizde kabul edilecek iterasyon sayısını verin. Varsayılan değer uygundur. |

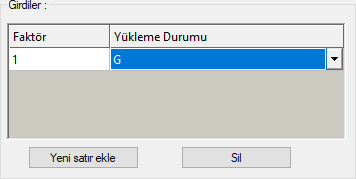

Girdiler  Yükleme durumu sütunundan analizin hangi yükleme veya yüklemeler için yapacağınız belirleyin ve faktör girin. Yeni satır ekle ile yüklemeleri ardı arda duruma ekleyebilirsiniz |
