Doğrusal Statik Analiz Durumları

Analiz+Tasarım yapıldığında Doğrusal Statik Analiz durumları ideCAD tarafından otomatik tanımlanır. Yükleme Kombinasyonları 'ndaki sabit yük ve hareketli yük etkileri, Doğrusal Statik Analiz durumunda yapılan analiz sonuçlarından elde edilir. Yükleme Durumları içerisinde Sabit yük (G), Hareketli yük (Q), Etkin kesit rijitlikleri ile gözönüne alınarak hesaplanan Sabit Yük (G'), Etkin kesit rijitlikleri ile gözönüne alınarak hesaplanan Hareketli Yük (Q') ve Düşey deprem etkisi (Ez(G)) olmak üzere düşey yüklemeler tanımlanır. Bu yükleme durumları TBDY 'ye uygun şekilde otomatik tanımlanmış yükleme durumlarıdır ve ayrıca tanımlama yapılmasına gerek yoktur. Eğer sistemde rüzgar ve toprak yükleri tanımlandıysa ideCAD o yükler için de otomatik yük durumları oluşturmaktadır.

Deprem etkilerinin tanımı, Modal Analiz başlığı altında bulunan Tasarım Spektrumu Analizi 'nde bulunmaktadır.

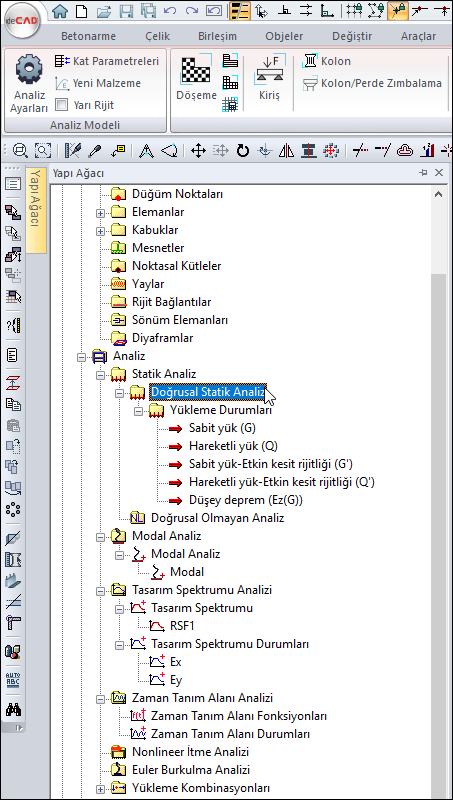

Doğrusal statik analiz ve yükleme durumları yapı ağacında Analiz klasörü altında gösterilir.

Bunların dışında ekstra yükleme durumlarına ihtiyaç duyulduğunda onları ideCAD’de tanımlamak mümkündür.

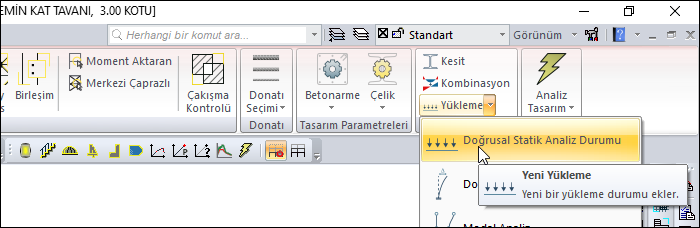

Doğrusal Statik Analiz Durumları Komutunun Yeri

Ribbon menü Analiz ve Tasarım sekmesi Tanımla başlığı altından ulaşabilirsiniz.

İşlem Adımları

  • Doğrusal statik analiz durumu ikonunu tıklayın.

  • Doğrusal Statik Analiz Yükleme Durumu diyaloğu açılacaktır.

  • Bu diyalogda bulunan bilgileri düzenleyerek yeni yükleme durumunu oluşturun.

  • Doğrusal statik analiz yükleme durumu diyaloğuna yapı ağacı analiz bölümünde yükleme durumları satırına farenin sağ tuşuna tıklayarak da ulaşabilirsiniz.

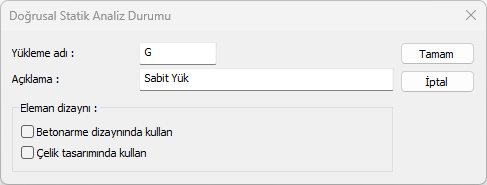

Doğrusal Statik Analiz Durumu Diyaloğu


Özellikler

Yükleme adı

Yükleme durumunun adı girilir.

Açıklama

Yükleme durumunu açıklayan bir tanım yazılır.

Betonarme dizaynında kullan

İlgili yükleme durumunu kullanarak hesaplanan uç kuvvetlerin betonarme dizaynında dikkate alınıp alınmayacağı bilgisidir. İşaretlenirse dikkate alınır.

Çelik tasarımında kullan

İlgili yükleme durumunu kullanarak hesaplanan uç kuvvetlerin çelik tasarımda dikkate alınıp alınmayacağı bilgisidir. İşaretlenirse dikkate alınır.
