Tasarım Spektrumu
Tasarım Spektrumu komutu kullanılarak Yatay Elastik Tasarım Spektrumu fonksiyonu eklenir. Deprem etkileri, yatay elastik tasarım spektrumu kullanılarak yapılan modal analiz ile hesaplanır. Deprem yönetmeliği seçeneğine göre spektrum eğrisi fonksiyonu değişir.

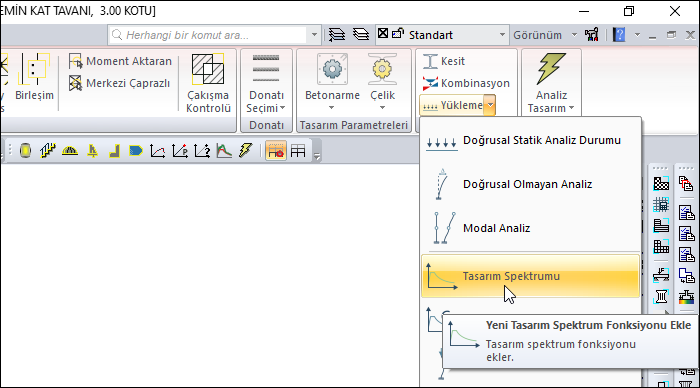

Tasarım Spektrumu Komutunun Yeri
Ribbon menü Analiz ve Tasarım sekmesi Tanımla başlığı altından ulaşabilirsiniz.

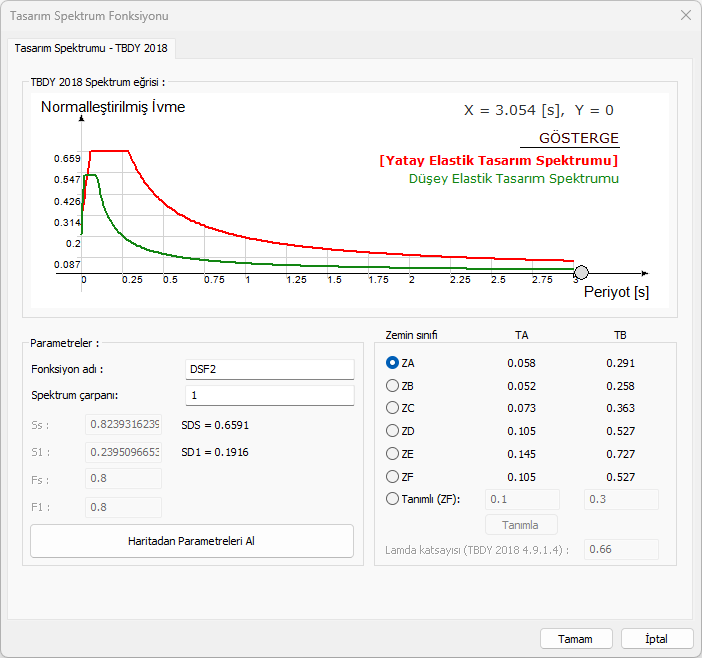

TDBY 2018 seçilirse
Spektrum fonksiyonunda kullanılan parametreler, TDBY 2018 Analiz Ayarları Sihirbazı ile belirlenebilir, sihirbaz kullanıldığında bu satırda bulunan parametreler otomatik yenilenir. Spektrum eğrisi için gerekli kısa periyot harita spektral ivme katsayısı Ss ve S1 periyot için harita spektral ivme katsayısını kendiniz girebilir veya AFAD haritasından çevrim içi olarak okuyabilirsiniz.
Ayrıca diyalogda bulunan parametreler değiştirilebilir. Seçilen zemin sınıfına göre spektrum eğrisi belirlenir.
Özellikler |

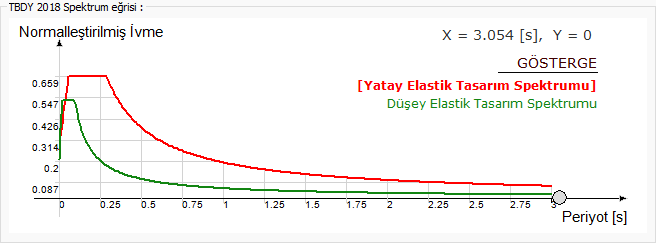

Spektrum eğrisi  Diyalogda yapılan seçimlere göre yatay ve düşey elastik tasarım spektrumları oluşturulur. |

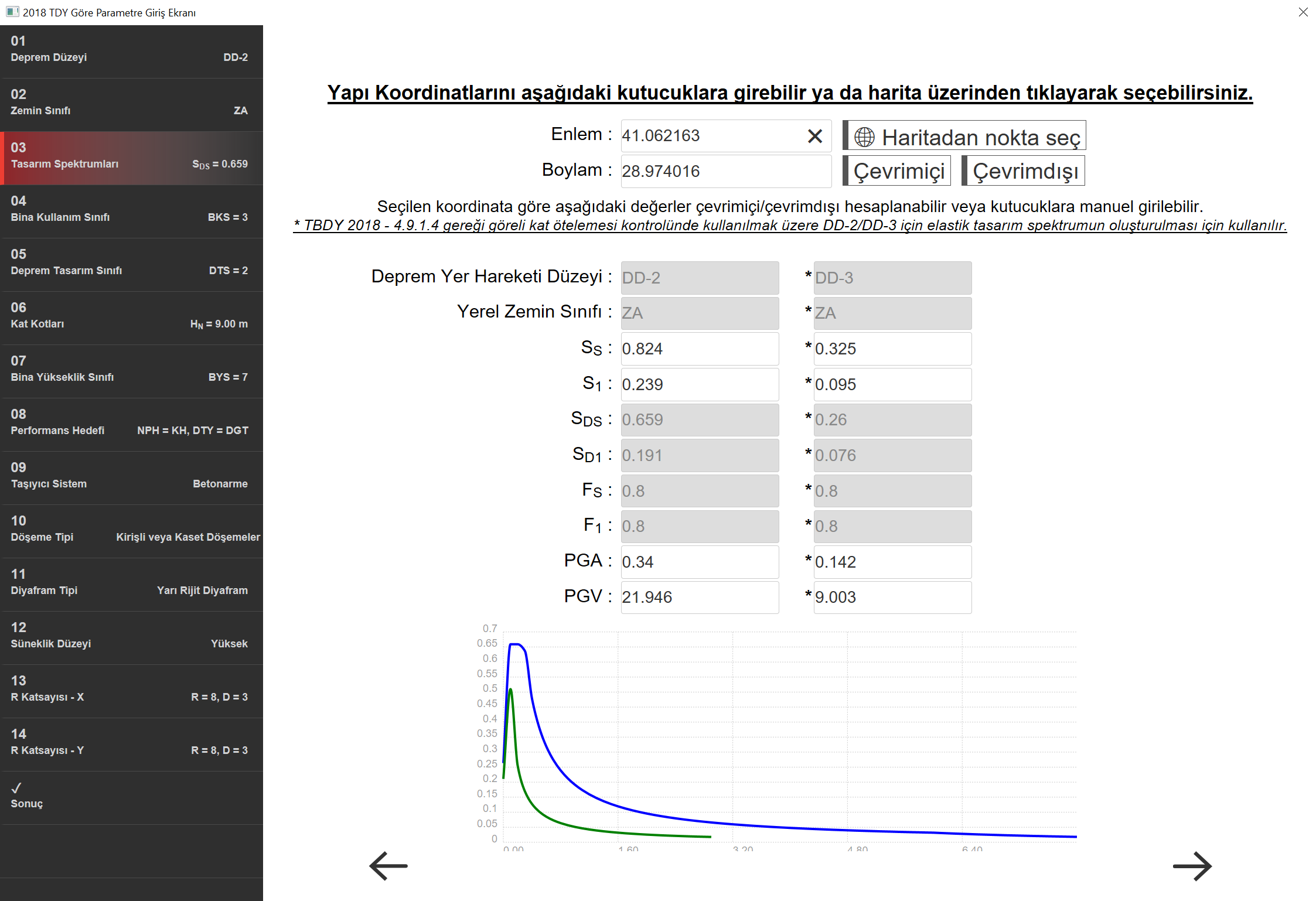

AFAD Haritasından Parametreleri Al  AFAD Haritasından parametreleri okuma işlemi için butona basıldığında ideCAD 3 aşamalı bir sihirbaz çalıştırır. Sihirbazda sırasıyla deprem yer hareketi düzeyi, zemin sınıfı ve tasarım spektrumu için haritadan nokta seçilmesini sağlayacak arayüz ekrana gelir. Sihirbaz sonlandırıldığında parametreler otomatik okunur. |
Fonksiyon adı  Bir tanım girilir. |

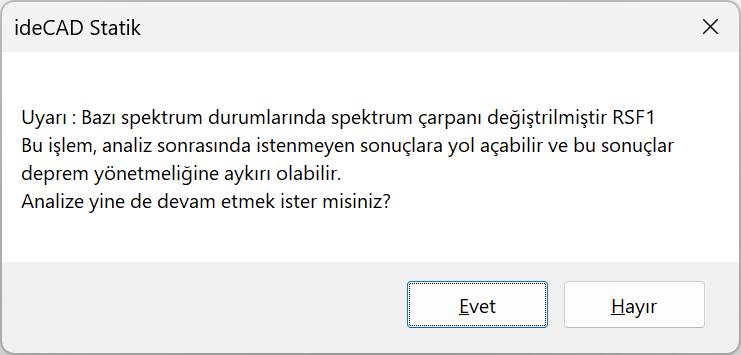

Spektrum çapanı  Spektrum çarpanı değeri girilir. |
Ss  Kısa periyot harita spektral ivme katsayısı (boyutsuz) girilir. |
SDS  Kısa periyot tasarım spektral ivme katsayısı girilir. |
S1  1.0 saniye periyot için harita spektral ivme katsayısı (boyutsuz) girilir. |
SD1  1.0 saniye periyot için tasarım spektral ivme katsayısı girilir. |
Fs  Kısa periyot bölgesi için yerel zemin etki katsayısı. |
F1  1.0 saniye periyot için yerel zemin etki katsayısı. |
Zemin sınıfı  Spektrum eğrisini belirleyen yerel zemin sınıfları yapınızın oturduğu zemine göre belirlenir. Seçilen zemin sınıfına göre spektrum eğrisi yenilenir. |
Tanımlı  Dinamik hesapta kullanılacak ve yerel zemin sınıfına göre belirlenen spektrum karakteristik periyotları, deprem yönetmeliğinde zemin cinsine göre belirlenen değerlerin dışında herhangi bir tanımda da tariflenebilir. Bu satır işaretli ise TA ve TB satırlarına yazılan değerlerden elde edilen değerlere göre spektrum eğrisi belirlenir. |
Tanımla  Deprem yönetmeliğinde zemin cinsine göre belirlenen spektrum eğrisi dışında herhangi bir eğri tanımlamak için kullanılır. Bu satırı işaretleyip, Tanımla butonuna basarak istediğiniz tanımı yapabilirsiniz. |
Lamda katsayısı  TBDY 4.9.1.4 'e göre tanımlanan Lamda katsayısı değeri girilir. |

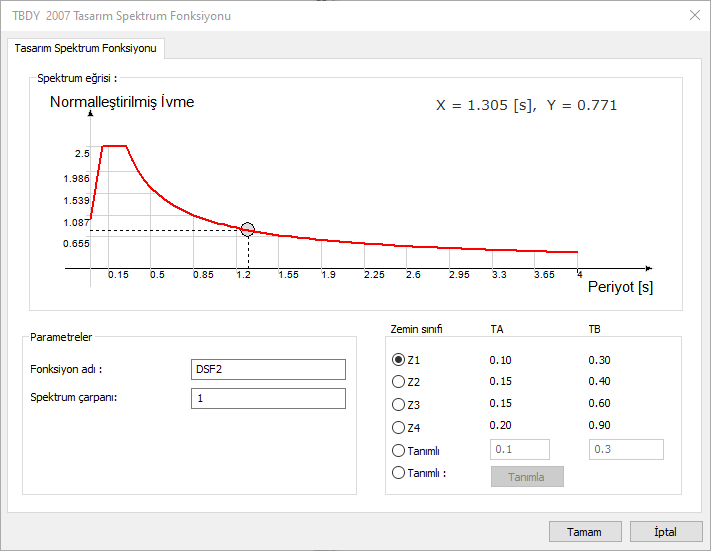

TDBY 2007 seçilirse
Özellikler |

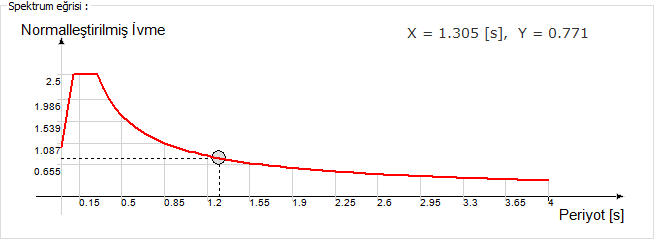

Spektrum eğrisi  Diyalogda yapılan seçimlere göre spektrum eğrisi oluşturulur. |
Fonksiyon adı Bir tanım girilir. |
Spektrum çapanı Spektrum çarpanı değeri girilir. |
Zemin sınıfı  Spektrum eğrisini belirleyen yerel zemin sınıfları yapınızın oturduğu zemine göre belirleyin. Seçtiğiniz zemin sınıfına göre spektrum eğrisi diyalogun sağ tarafında gösterilecektir. |
Tanımlı  Dinamik hesapta kullanılacak ve yerel zemin sınıfına göre belirlenen spektrum karakteristik periyotları, deprem yönetmeliğinde zemin cinsine göre belirlenen değerlerin dışında herhangi bir tanımda da tariflenebilir. Bu satır işaretli ise TA ve TB satırlarına yazılan değerlerden elde edilen değerlere göre spektrum eğrisi belirlenir. |
Tanımla Deprem yönetmeliğinde zemin cinsine göre belirlenen spektrum eğrisi dışında herhangi bir eğri tanımlamak için kullanılır. Bu satırı işaretleyip, Tanımla butonuna basarak istediğiniz tanımı yapabilirsiniz. |
