Uzatılmış Obje ile 3 Boyutlu Hale Dönüştürme
"Uzatılmış obje" komutu ile plan düzleminde oluşturulan objeler 3 boyutlu hale dönüştürülür.
İzlemeniz gereken adımlar şunlardır;

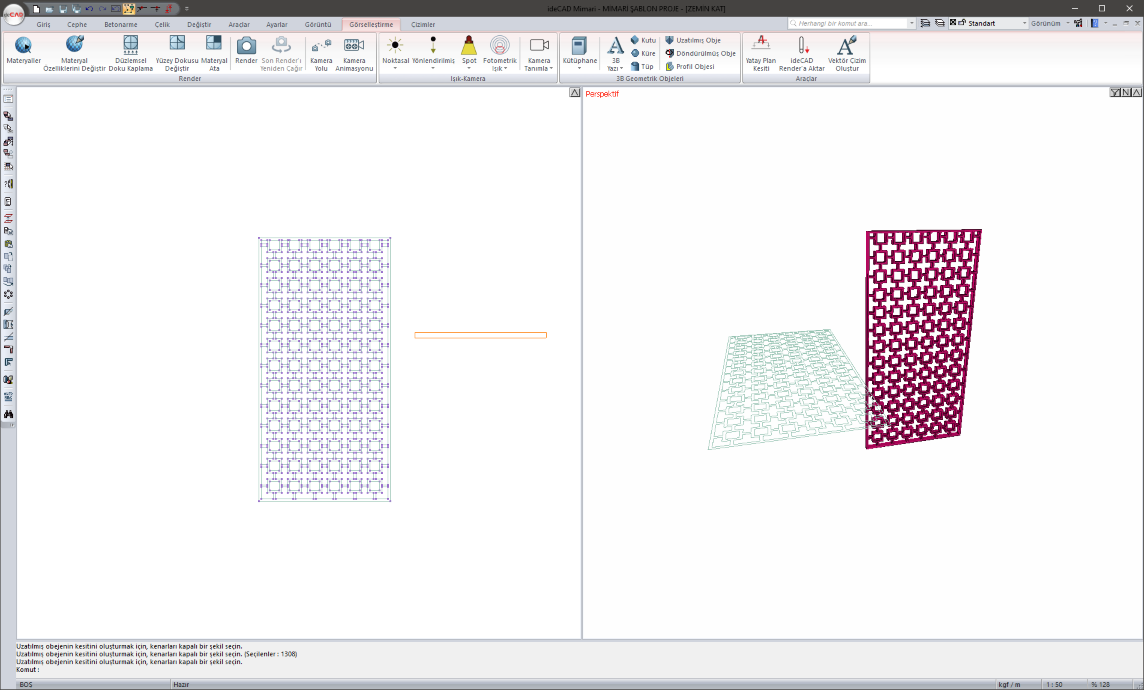

Çizgi ile plan düzleminde istediğiniz objenin görünüşünü (elde etmek istediğiniz objeye göre plan ya da kesitini) oluşturun.

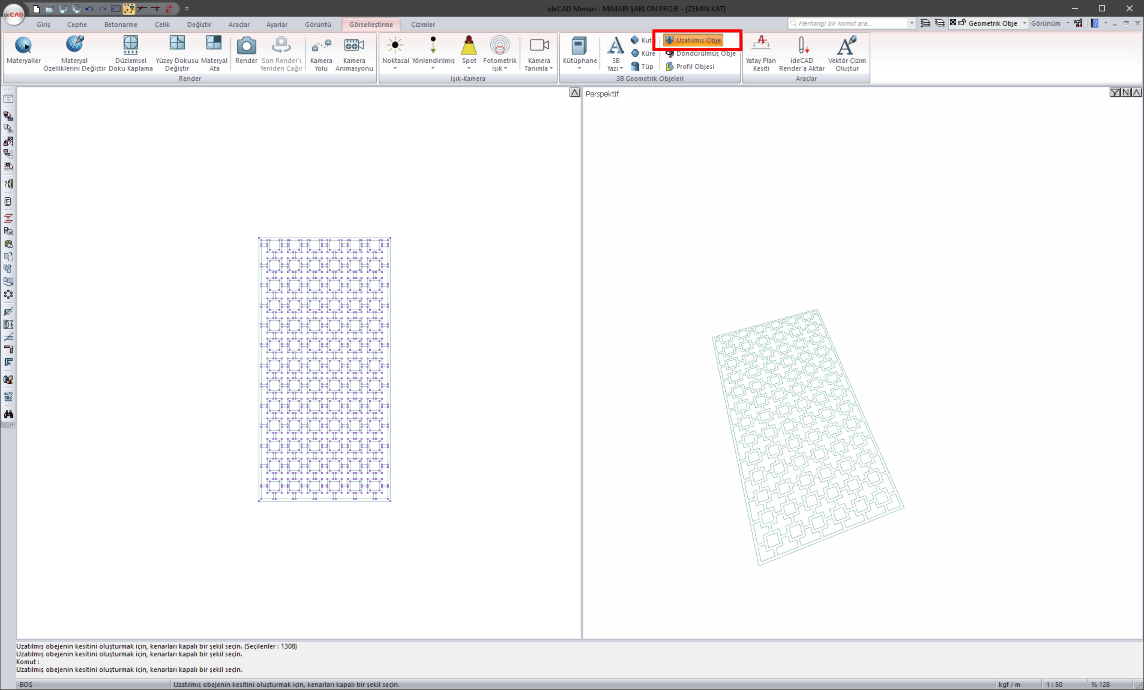

Uzatılmış obje komutuna girip oluşturduğunuz çizimi seçip farenin sağ tuşuna tıklayın.

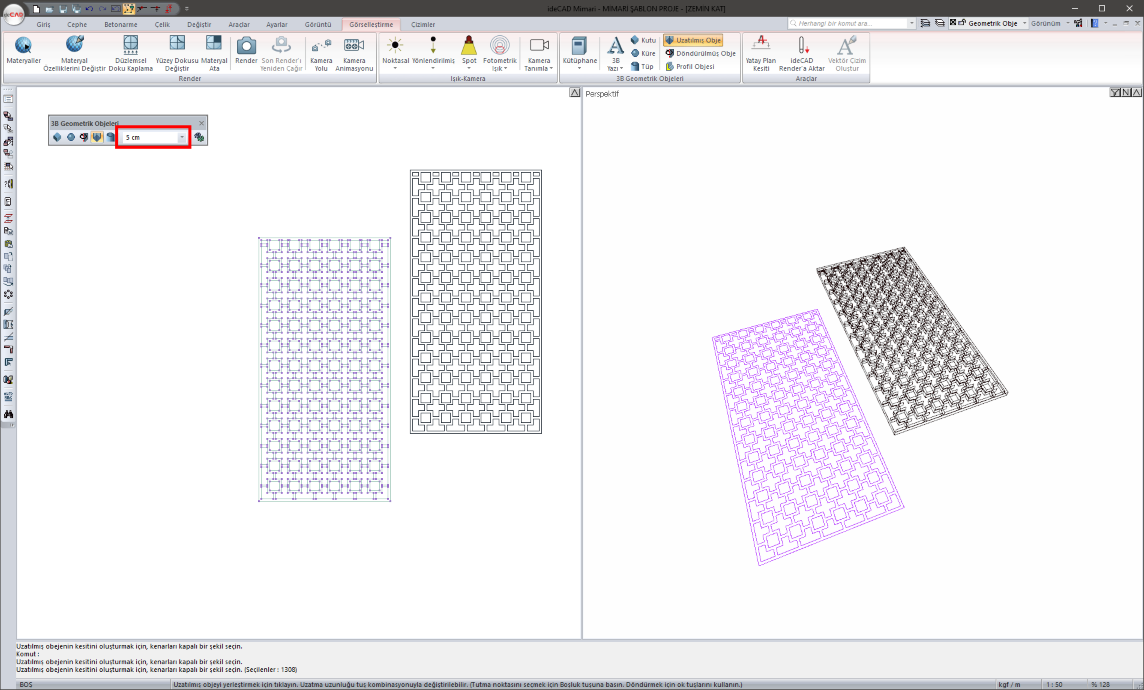

Objenin öngörüntüsü oluşacaktır. Toolbarda bulunan değer kutucuğuna objenizin yüksekliğini girip farenin sol tuşuna tıkladığınızda objeniz oluşacaktır.

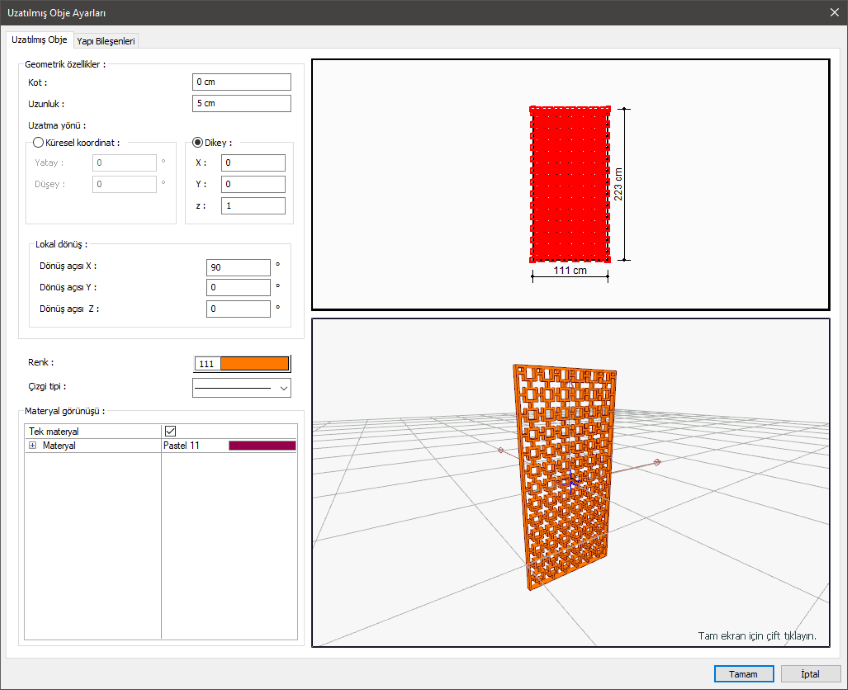

Oluşan objenizi seçip ayarlarına girerek istediğiniz kot, kalınlık ve dönüş açısı ayarlarını yapabilirsiniz.
