Kesiti Sınırlandırma
Kesit/Görünüş ayarları diyaloğunda yer alan “Kesit derinliğini dikkate al” seçeneği ile kesit/görünüş çizgisine paralel bir derinlik belirlenip sadece o alanın kesiti/görünüşü alınır.
İşlem Adımları:
Kesit/görünüş çizgisinin üzerine gelip çift tıklayarak kesit/görünüş ayarları diyaloğuna girin.
Kesit derinliğini dikkate al seçeneğini işaretleyin.
Derinlik için değer girin.
Derinliği plan çiziminde görmek isterseniz kesit derinliği hattını çiz seçeneğini işaretleyin.
Oluştur diyerek kesitinizi/görünüşünüzü alın.

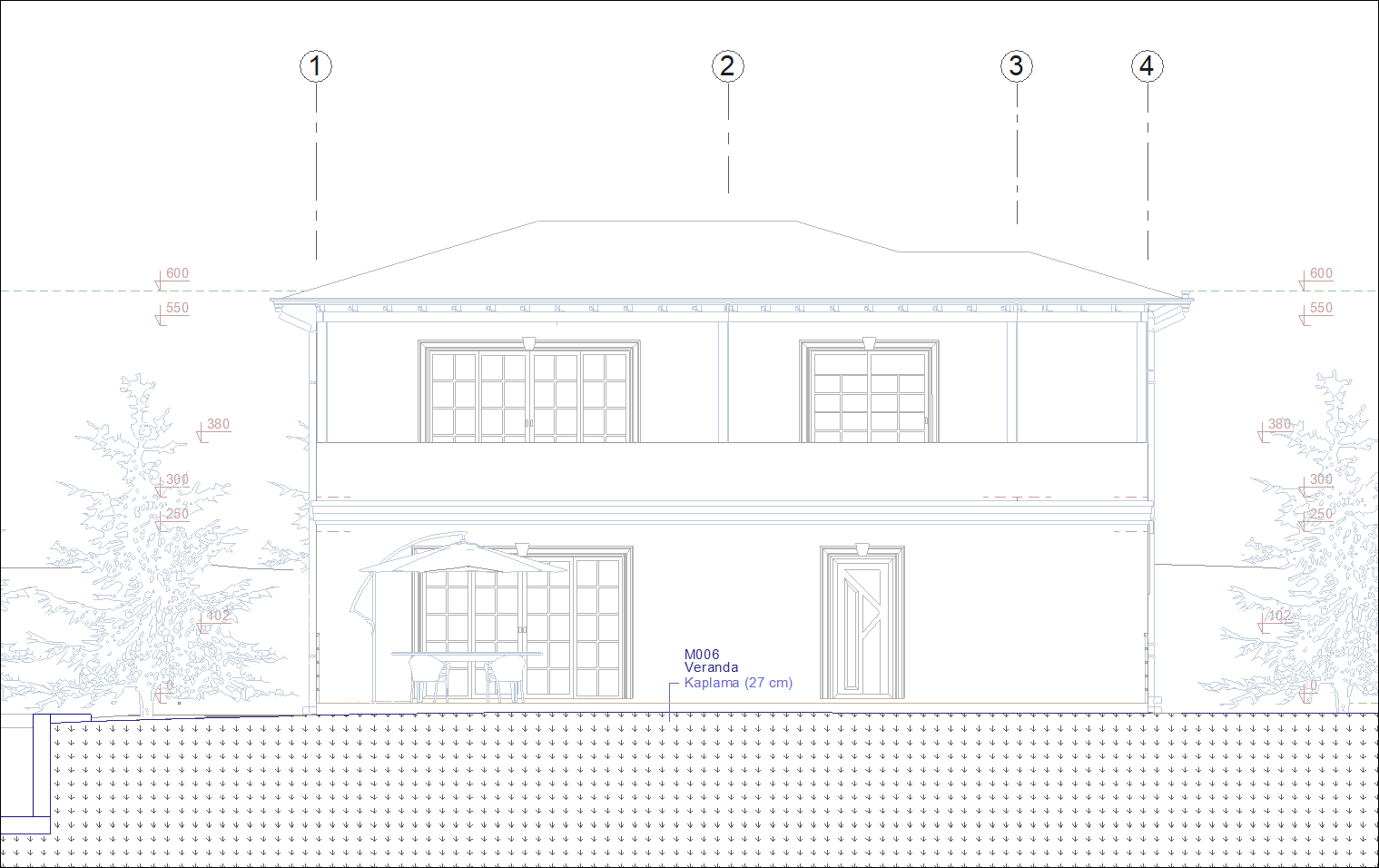

Kesit derinliğini dikkate al aktif değilken:

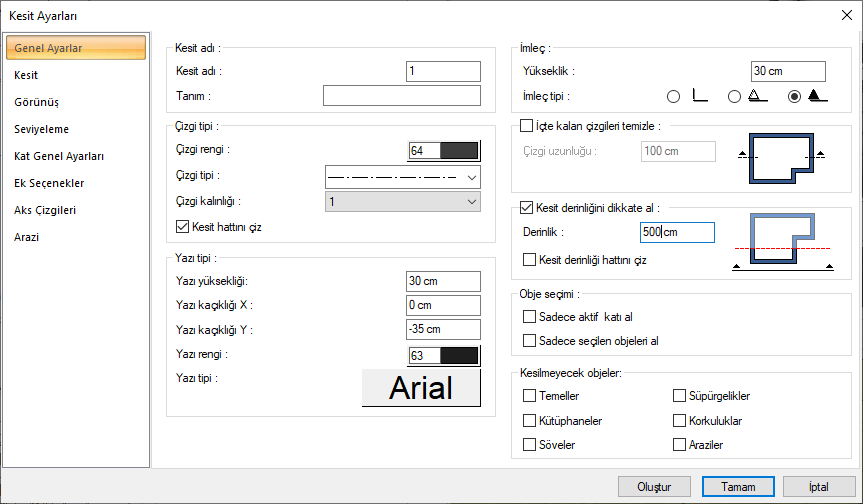

Kesit ayarları diyaloğu:

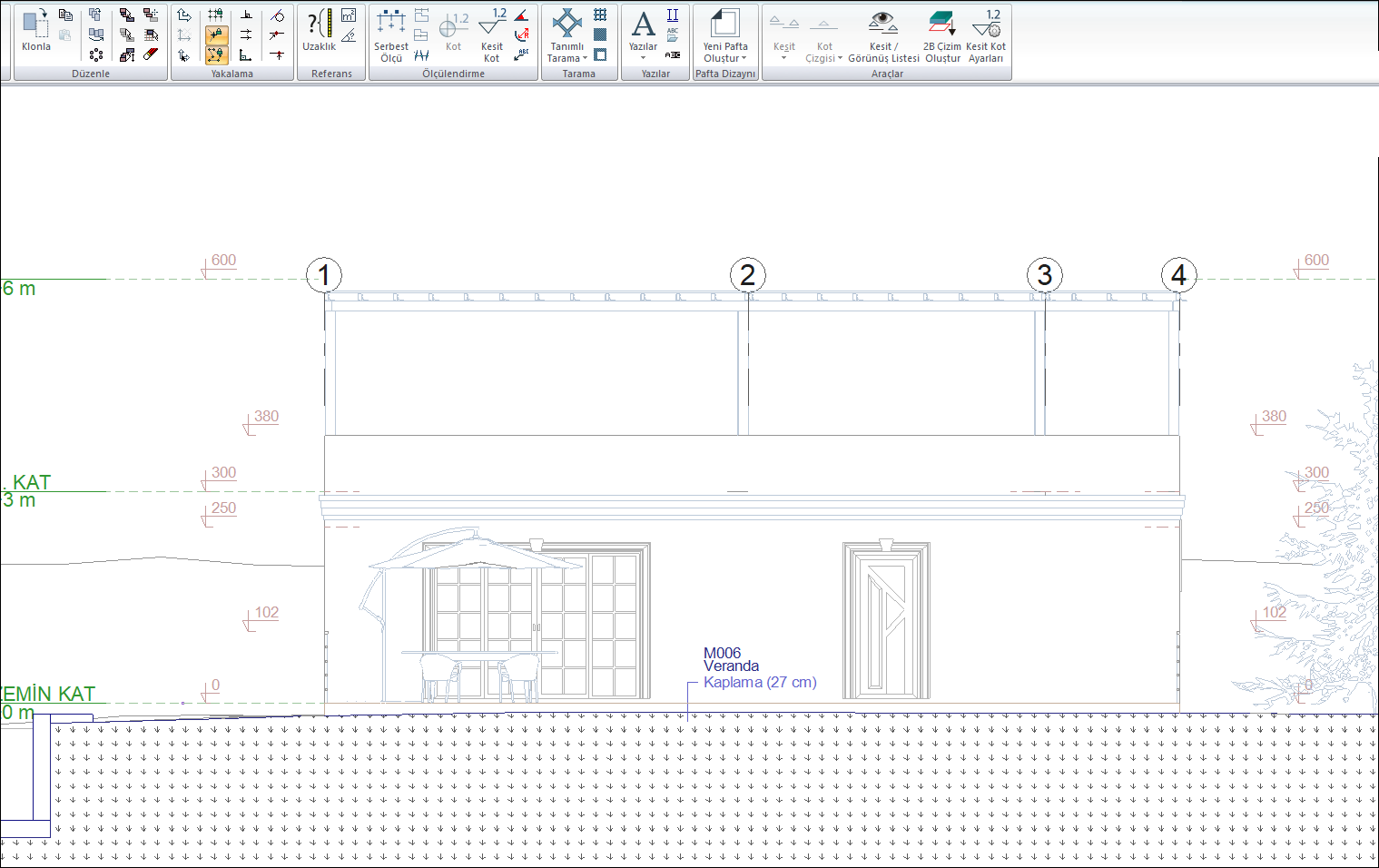

Kesit derinliğini dikkate al aktifken:
