Kolon İsim ve Ölçülerini Açma/Kapama
Kolon isimleri ve ölçüleri projede görülmek isteniyorsa "Katman Ayarları>Çizim Detayları" sekmesinden görünür hale getirilir.
Klasik menüde Ayarlar/Katman Ayarları satırını, Ribbon menüde Ayarlar/Eleman Özellikleri/Katman ikonunu tıklayın.
Açılan Katman Ayarları diyalogunda Çizim Detayları sekmesini tıklayarak bu sekmeye geçin.
Katmanlar ve alt katmanlar listesi karşınıza gelecektir.
Burada, Kolon katmanı altındaki Kolon Adı ve Kolon Ölçülendirme satırını işaretleyin.
Tamam butonunu tıklayarak diyalogdan çıktığınızda planlarınızda kolon isimleri ve ölçüleri görünür hale gelicektir.

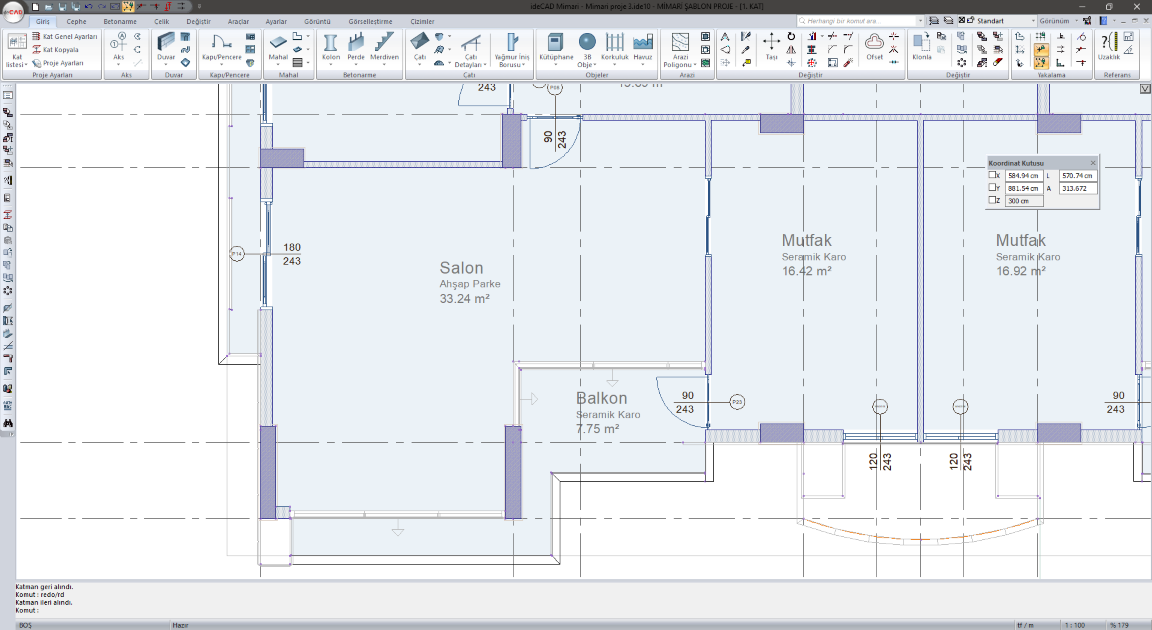

Kolon isim ve ölçüleri kapalıyken plan görüntüsü:

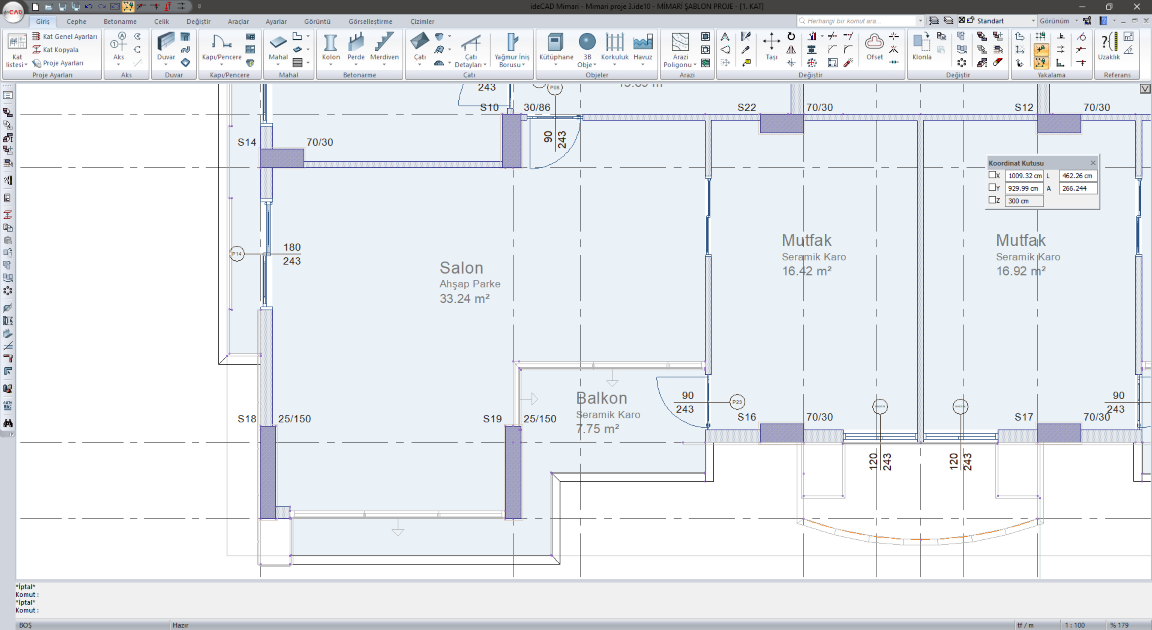

Kolon isim ve ölçüleri açıkken plan görüntüsü:
