Lokal Koordinat Sistemi Tanımlama
Lokal koordinat sistemi ile orijin farklı bir noktada, apsis ve ordinatlar farklı bir açıda tanımlanır. Tanımlama için Lokal Koordinat Sistemi Tanımla ve Lokal Koordinat Sistemi Etkinleştir komutları kullanılır.

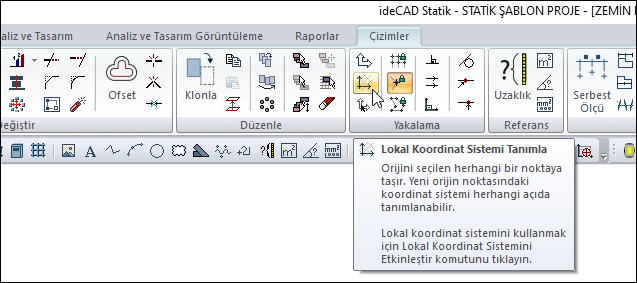

Lokal Koordinat Sistemi Tanımla Komutunun Yeri
Ribbon menüde Çizimler sekmesi Yakalama başlığından ulaşabilirsiniz.

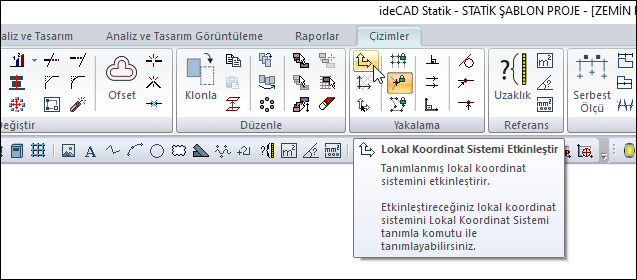

Lokal Koordinat Sistemi Etkinleştir
Ribbon menüde Çizimler sekmesi Yakalama başlığından ulaşabilirsiniz.
İşlem Adımları
Ribbon menüde Lokal Koordinat Sistemi Tanımla ikonunu tıklayın.
Program ilk olarak lokal koordinat sisteminin apsisini tanımlamanızı ister. Apsisi iki nokta tıklayarak tanımlayabilirsiniz. Belli bir açıda tanımlamak isterseniz ilk noktayı tıkladıktan sonra koordinat kutusuna açı değeri girin ve klavyeden enter tuşuna basarak kilitleyin. Çizim alanında bir yere farenin sol tuşu ile tıkladığınızda apsis açılı olarak oluşmuş olur. Ordinat ise apsise dik olarak oluşacaktır.
İşlem sonlandırdığınızda koordinat sistemi otomatik olarak etkin duruma geçer.
Ribbon menüde Lokal Koordinat Sistemi Etkinleştir ikonunu tıklarsanız, lokal koordinat iptal edilir ve tekrar global koordinatlara dönülür.
Herhangi bir aşamada Lokal Koordinat Sistemi Etkinleştir ikonunu tekrar tıkladığınızda son tanımlanmış lokal koordinat sistemi aktifleşir.
