Çizilecek objenin, mevcut bir objeye ya da tanımlanacak doğrultuya paralel olarak çizilmesini sağlamak için paralel referans komutu kullanılır.
Paralel Referans Komutunun Yeri

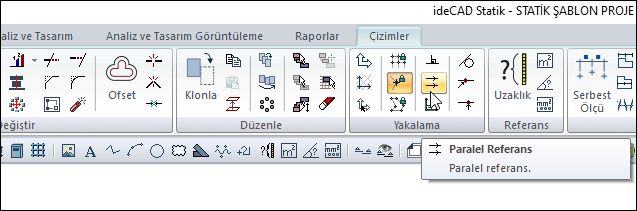

Ribbon menü Çizimler sekmesi Yakalama başlığından ulaşabilirsiniz.

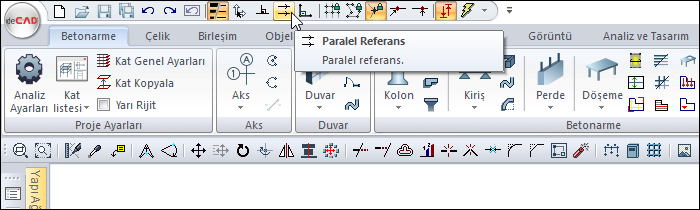

Ayrıca Hızlı Erişim toolbarından da ulaşabilirsiniz.
Obje Seçerek Paralel Referans Belirlemek
-
Ribbon menüde toolbardan Paralel Referans ikonu tıklanır.
-
Fare imlecinin şekli değişir.
-
İmleç referans olarak alınacak obje üzerine kaydırılır ve sol tuş tıklanır. Tıklanan obje seçilecek ve referans obje olarak atanacaktır.
-
Bu aşamadan sonra çizilecek objeler belirlenen referans objenin doğrultusuna paralel olarak çizilir.
|
Obje seçim işlemi |
|---|
|
|
58.118o açıya kilitli objeyi çizerken |
|
Doğrultu Vererek Paralel Referans Belirlemek
-
Paralel Referans ikonu tıklanır.
-

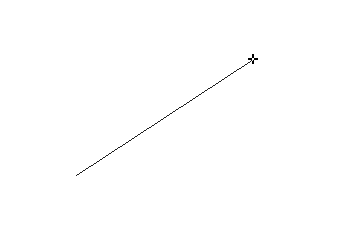

Fare imlecinin şekli değişir.
-
Obje seçmeden sağ tuşa tıklanır.
-
Çizim alanı üzerinde referans olarak belirlenecek doğrultunun birinci noktası, farenin sol tuşu ile tıklanır.
-
Çizim alanında farenin sol tuşu tıklanarak ikinci nokta belirlenir. Bundan sonra çizilecek objeler belirlenen referans doğrultuya dik olarak çizilir.
|
Paralel referans doğrultusunun belirlenmesi |
|---|
|
|
33.240o açıya kilitli objeyi çizerken |
|
Paralel Referans ile Başka Bir Objenin Açısını Ölçmek
-
Paralel Referans ikonu tıklanır.
-
Fare imlecinin şekli değişir.
-
Açısı öğrenilmek istenen obje seçilir.
-

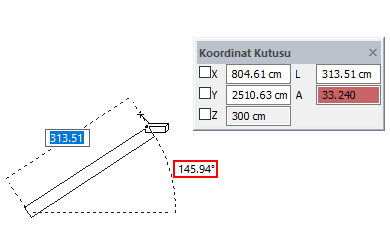

Koordinat kutusunda A (Açı) sütunu seçilen objenin açı değeri görünür.
|
Obje açı okuma işlemi |
|---|
|
|
|
Açı satırında 58.1180 okunur. |
|
|
