Tıklanan iki noktanın birbirine olan yatay, dikey ve tıklama doğrultusundaki uzaklıkları ile iki noktadan geçen doğrunun açısını hesaplar. Uzaklıklar metre, açı derece cinsindendir. Uzaklık cinsi isteği bağlı değiştirilir.

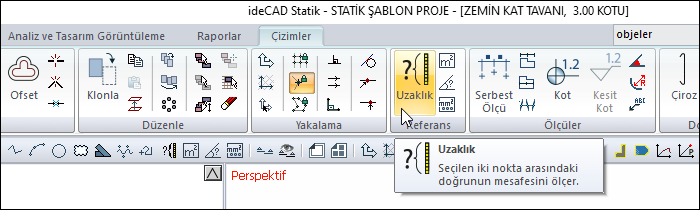

Uzaklık Komutunun Yeri
Ribbon menü Çizimler sekmesi Referans başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Ribbon menüde Uzaklık ikonunu tıklayın.
-
Sırasıyla 1 ve 2. noktaları tıklayın.
-
Tıklanan noktaların uzaklık ve açı bilgileri hesaplanacaktır.
|
İşlem adımı |
|---|
|

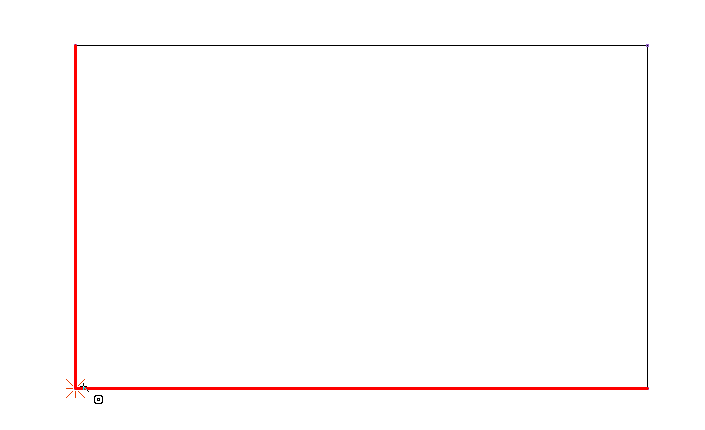

Uzaklık komutundayken ilk noktanın seçilmesi
|
|

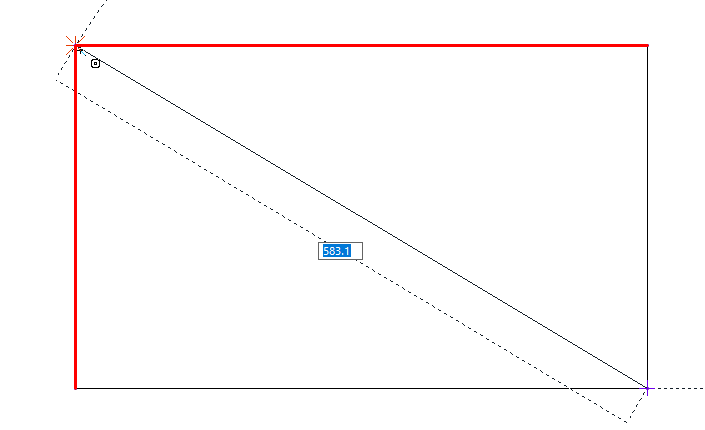

İkinci noktanın seçilmesi
|
|
Uzaklık ve açı
|

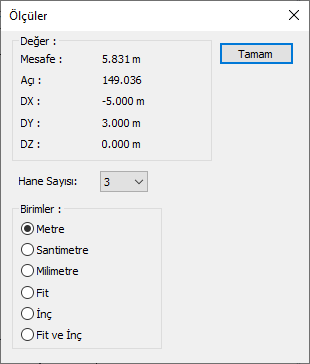

Ölçüler Diyaloğu
|
Özellikler ve Açıklamaları |
|---|
|
Mesafe
Ölçülen noktaların arasında kalan mesafe değeridir. Nokta tıklandıkça toplam değer verilir. |
|
Açı
Tıklanan iki nokta arasında oluşan açının derece cinsinden değeridir. |
|
DX
Tıklanan iki noktanın yatay izdüşüm değeridir. (apsis) |
|
DY
Tıklanan iki noktanın düşey izdüşüm değeridir. (ordinat) |
|
Hane sayısı
Verilen değerlerin virgülden sonraki hane sayısını düzenler. |
|
Birimler
Verilen değerlerin ölçü birimini ayarlar. Metre: İşaretlenirse, bilgi yazısının birimi metre olur.
|
