Ölçülendirme Ölçeğini Değiştirmek
Ölçülendirme ölçeği, Ölçek değeri özelliği ile değiştirilir. ideCAD’de 1 birimlik uzunluk, 1 birim olarak görünür. Ölçülendirme ölçeği değiştirilerek ölçü değerleri büyültülür veya küçültülür. Çizimler arasındaki ölçek farkı ölçülendirme ölçeği ile ortadan kaldırılır. Farklı ölçeklerde hazırlanmış çizimler aynı paftada kullanılır.

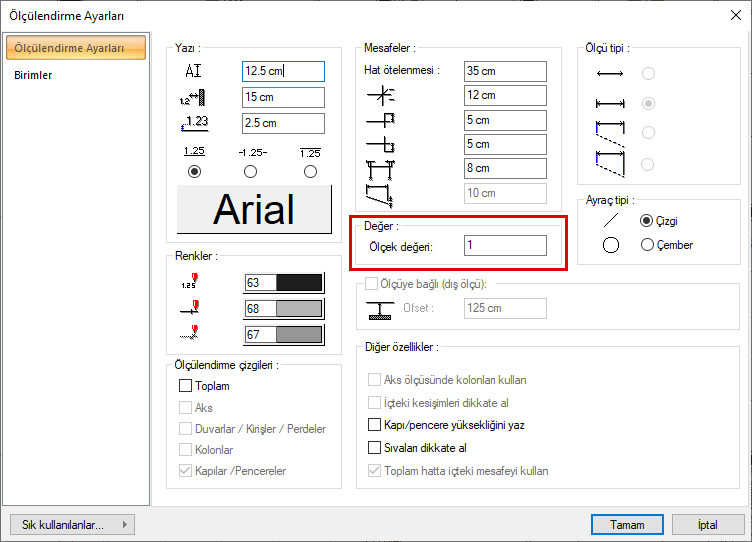

Ölçek Değeri Ayarının Yeri
Ayarlarına girmek istediğiniz iç ölçülendirmeyi seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.
İşlem Adımları
İşlemi yapmak için,
Ölçeğini değiştirmek istediğiniz ölçüyü seçin.
Farenin sağ tuşuna tıklayıp açılan listeden Özellikler satırını tıklayın.
Ölçülendirme ayarları diyaloğunda ölçek satırına istediğiniz değeri girin ve diyalogdan çıkın.
Seçtiğiniz ölçülendirme de ölçü değeri, ölçek satırına girdiğiniz değer ile çarpılmış durumda yazılacaktır.
İşlem adımı |
|---|

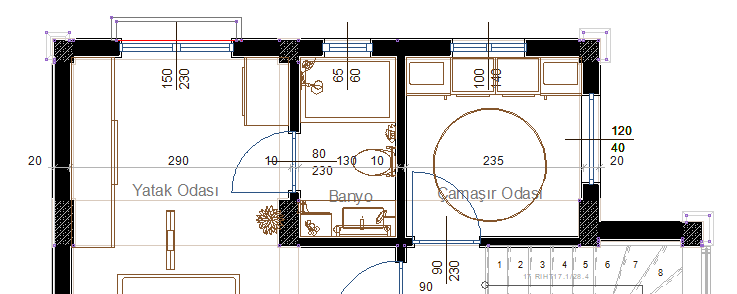

Ölçülendirme ölçeğini değiştirme öncesi  |

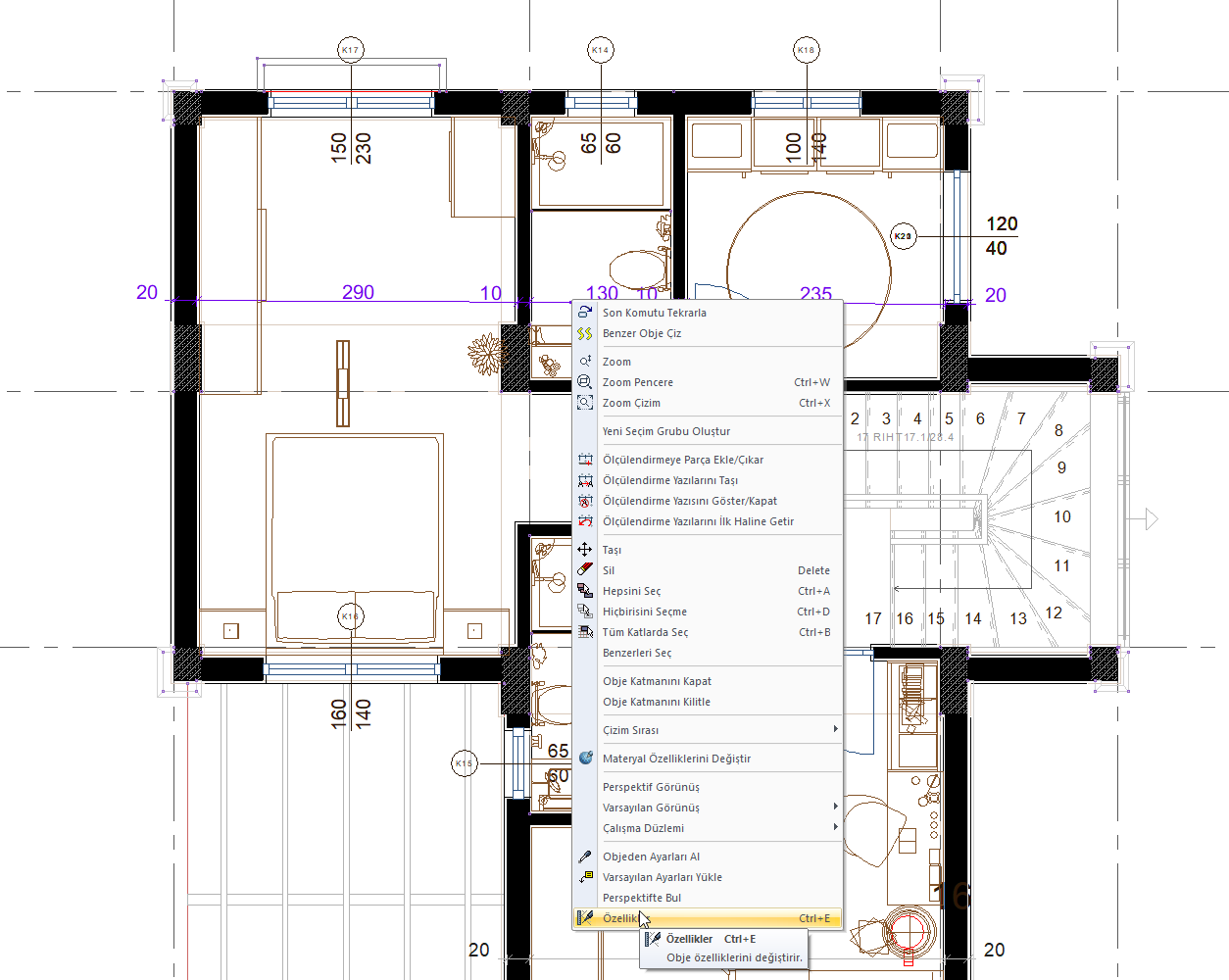

Ölçülendirilmenin seçilmesi ve ayarlarına girilmesi  |

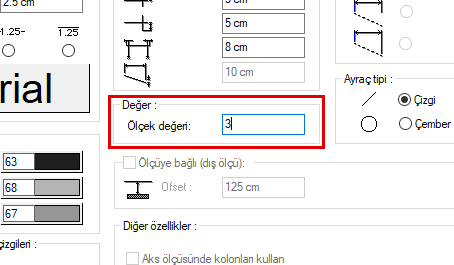

Ölçek değerinin değiştirilmesi - örneğin 3 yapılması  |

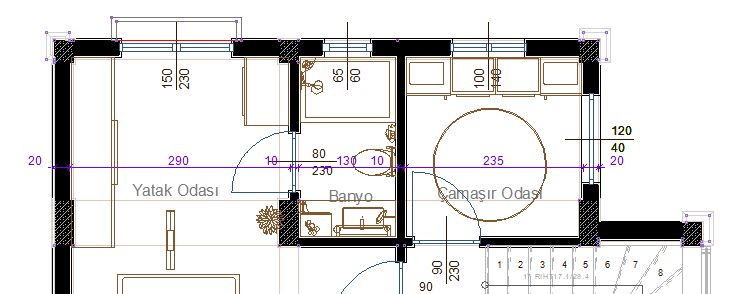

Ölçülendirme ölçeğini değiştirme sonrası  |
