Açı Ölçülendirme

Açı ölçülendirme komutu, iki obje arasındaki açıyı gösterir. Plan ve 2 boyutlu çizim pencerelerinde kullanılır.

Açı Ölçülendirme Komutunun Yeri

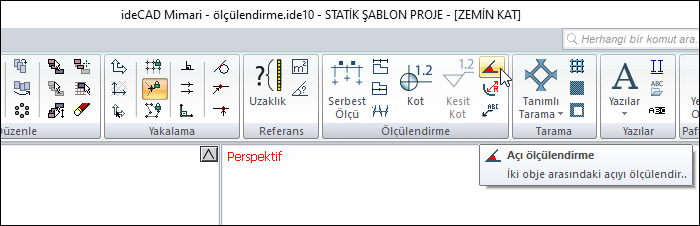

Mimari Programda

Ribbon menü Çizimler sekmesi Ölçülendirme başlığı altından ulaşabilirsiniz.

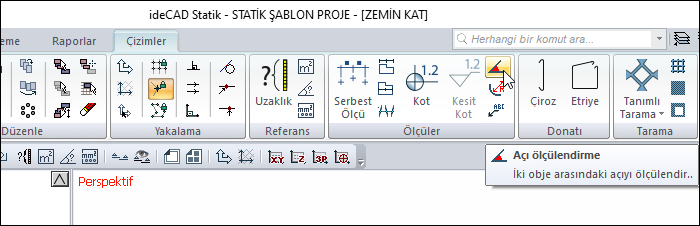

Statik Programda

Ribbon menü Çizimler sekmesi Ölçüler başlığı altından ulaşabilirsiniz.


Ölçülendirme Toolbarı


İkonlar

Dış ölçülendirme


Dış ölçülendirme komutu çalışır.

İç ölçülendirme


İç ölçülendirme komutu çalışır.

Serbest ölçülendirme


Serbest ölçülendirme komutu çalışır.

Kesişim ölçülendirme


Kesişim ölçülendirme komutu çalışır.

Etiket


Etiket komutunu çalıştırır. Ölçülendirme etiketi çizilir.

Kot ölçülendirme


Plan penceresinde kot ölçüleri çizer.

Kesit kot


Kesit ve görünüş pencerelerinde kot ölçülendirme yapmak için kullanılır. Sadece 2B çizim pencerelerinde aktiftir.

Açı ölçülendirme


İki obje arasında kalan açıyı ölçülendirir.

Çap ölçülendirme


Daire veya yay ve yay veya daire aksla çizilmiş objeleri çap ya da yarıçap olarak ölçülendirir.

Kesit ölçülendirme grubu


Kesit ölçü grubu oluşturur. Kesit ve görünüş pencerelerinde aktiftir.

Kesit ölçülendirme


Kesit ölçüsü oluşturur. Kesit ve görünüş pencerelerinde aktiftir.

Kirişleri dahil et


Kirişleri kesit ölçülendirmesine dahil eder.

Döşemeleri dahil et


Döşemeleri kesit ölçülendirmesine dahil eder.

Detayları dahil et


Kapı/pencere elemanlarını kesit ölçülendirmesine dahil eder.

Sol taraf


Kesit ölçülendirmesini sol tarafa yerleştirir.

Sağ taraf


Kesit ölçülendirmesini sağ tarafa yerleştirir.

Ayarlar


Tıklandığında hangi ölçülendirme tipi aktif ise (iç, dış, kesişim vs.) o ölçülendirme ile ilgili parametrelerin bulunduğu ölçülendirme ayarları diyaloğunu açar.

İşlem Adımları

  • Ribbon menüde Açı Ölçülendirme ikonunu tıklayın.

  • Birbiriyle kesişen veya kesişebilecek iki obje gereklidir.

  • Sırayla 1. ve 2. objeyi tıklayın.

  • İmlecin şekli, açısal ölçünün şekline dönecektir. Fareyi sürükleyerek açının konumuna karar verin.

  • Sol tuşu tıklayarak ölçülendirme işlemini bitirin.

İşlem adımı

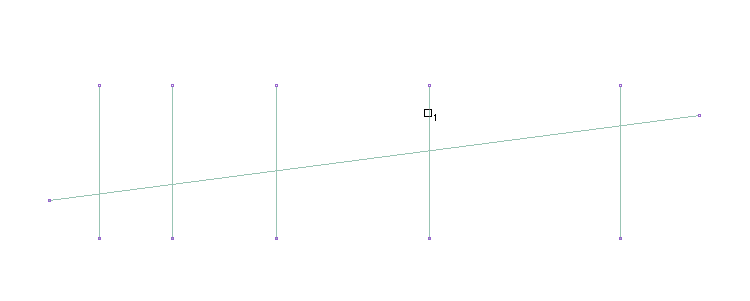

Ölçülendirecek 1. objenin seçilmesi

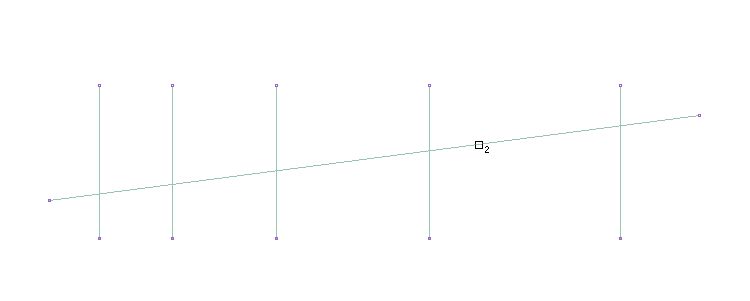

Ölçülendirecek 2. objenin seçilmesi

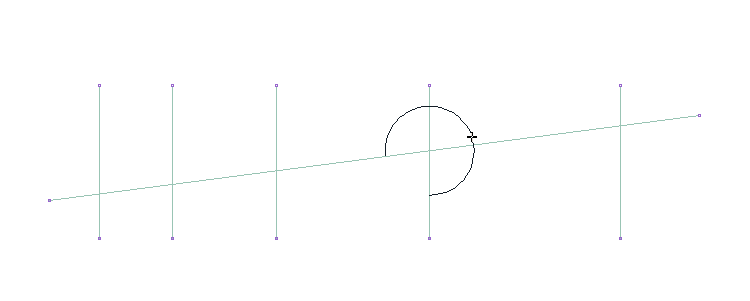

Açı ölçülendirme önizlemesinin oluşması

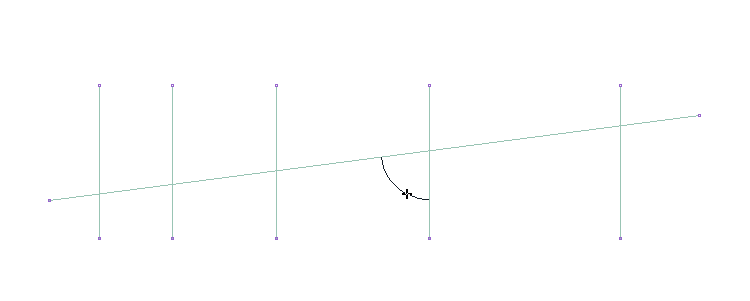

Farenin hareketine göre açı ölçülendirmenin konumlanması

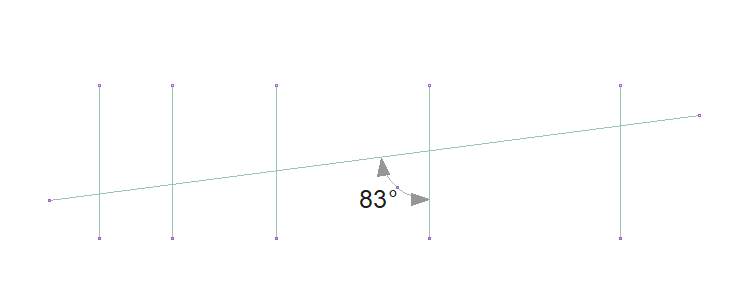

Açı ölçülendirmenin oluşması

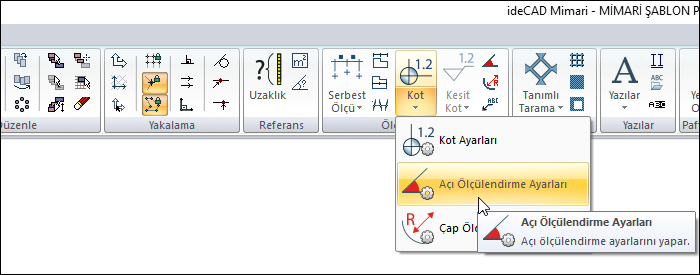

Açı Ölçülendirme Ayarları Diyaloğunun Yeri

Açı Ölçülendirme Komutu Ayarları

Ribbon menü Çizimler sekmesinde Kot altından ulaşabilirsiniz.


Ayrıca açı ölçülendirme komutu çalıştırıldıktan sonra ekrana gelen Ölçülendirme yardımcı toolbarında Ayarlar ikonuna tıklayarak da ulaşabilirsiniz.


Açı Ölçülendirme Objesi Ayarları

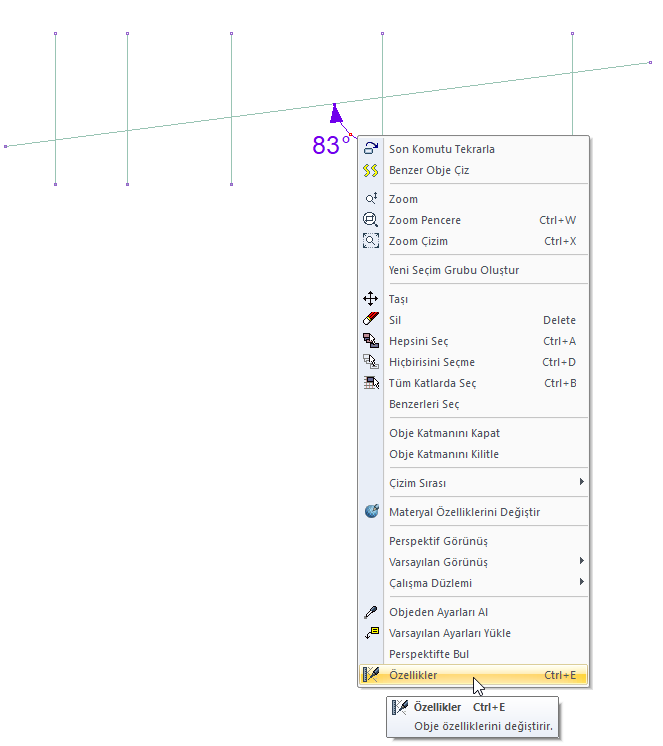

Ayarlarına girmek istediğiniz açı ölçülendirmeyi seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.

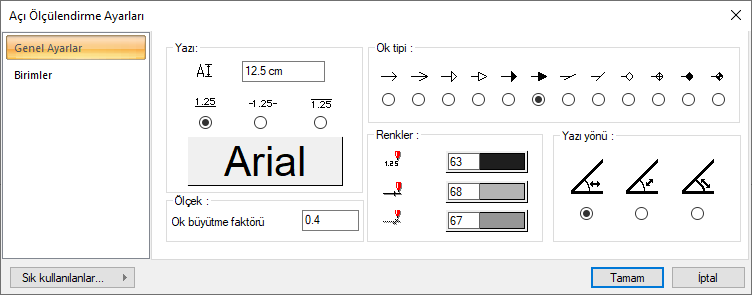

Açı Ölçülendirme Ayarları - Genel Ayarlar Sekmesi


Özellikler

Yazı Bölümü

Ölçülerin yazı yüksekliği girilir.

Ölçü yazılarının ölçü çizgisine göre konumu seçilir.

Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Ok büyütme faktörü


Ölçülendirme okunun büyüklüğünü belirleyen çarpan verilir.

Ok tipi


 Açı ölçülendirme oku için verilen 12 gösterim tipinden biri seçilir.

Renkler Bölümü

Ölçü yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü oklarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Yazı yönü


Ölçülendirme yazısının konumu ayarlanır.

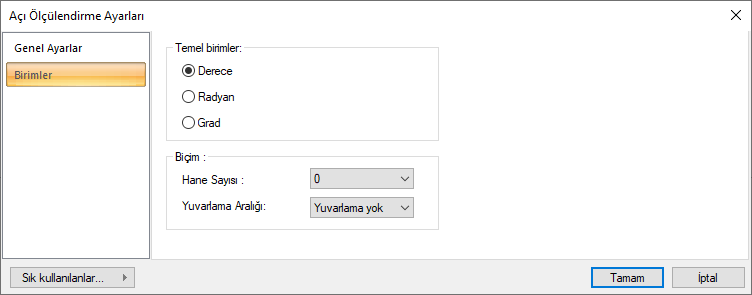

Açı Ölçülendirme Ayarları - Birimler Sekmesi


Özellikler

Temel birimler


Seçimlerden biri farenin sol tuşu işe tıklanarak etkin hale getirilir.

Derece: İşaretlenirse, bilgi yazısının birimi derece olur.
Radyan: İşaretlenirse, bilgi yazısının birimi radyan olur.
Grad: İşaretlenirse, bilgi yazısının birimi grad olur.

Hane sayısı


Virgülden sonra kaç hane gösterileceğini belirler.  Listeden istenilen sayı seçilir. Örneğin 2 seçilirse, birimler  virgülden sonra iki hane şeklinde gösterilecektir. 0 seçilirse birimlerin, virgülden sonrası gösterilmeyecektir.

Yuvarlama aralığı


Derece, radyan veya grad olarak yapılacak ölçülendirmenin yuvarlama aralığını belirler. Yuvarlama yok seçilirse, ölçülendirme tam değerinde yapılır. Aralık büyüdükçe ölçülendirme seçilen aralık kadar yuvarlanır.
