Çap ölçülendirme komutu daire, yay, çember şeklindeki objelerin çapını ya da yarıçapını hesaplar. Obje üzerinde ölçüyü gösterir. Plan ve 2 boyutlu çizim pencerelerinde kullanılır.

Çap Ölçülendirme Komutunun Yeri

Mimari Programda

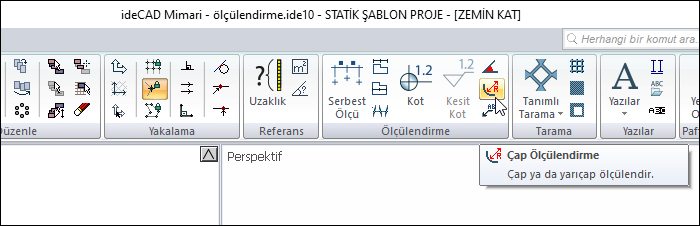

Ribbon menü Çizimler sekmesi Ölçülendirme başlığı altından ulaşabilirsiniz.

Statik Programda

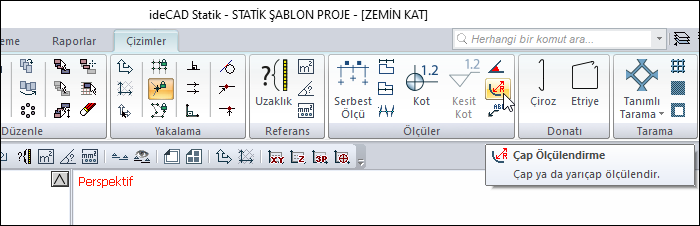

Ribbon menü Çizimler sekmesi Ölçüler başlığı altından ulaşabilirsiniz.

Ölçülendirme Toolbarı

İkonlar
Dış ölçülendirme Dış ölçülendirme komutu çalışır.
İç ölçülendirme İç ölçülendirme komutu çalışır.
Serbest ölçülendirme Serbest ölçülendirme komutu çalışır.
Kesişim ölçülendirme Kesişim ölçülendirme komutu çalışır.
Etiket Etiket komutunu çalıştırır. Ölçülendirme etiketi çizilir.
Kot ölçülendirme Plan penceresinde kot ölçüleri çizer.
Kesit kot Kesit ve görünüş pencerelerinde kot ölçülendirme yapmak için kullanılır. Sadece 2B çizim pencerelerinde aktiftir.
Açı ölçülendirme İki obje arasında kalan açıyı ölçülendirir.
Çap ölçülendirme Daire veya yay ve yay veya daire aksla çizilmiş objeleri çap ya da yarıçap olarak ölçülendirir.
Kesit ölçülendirme grubu Kesit ölçü grubu oluşturur. Kesit ve görünüş pencerelerinde aktiftir.
Kesit ölçülendirme Kesit ölçüsü oluşturur. Kesit ve görünüş pencerelerinde aktiftir.
Kirişleri dahil et Kirişleri kesit ölçülendirmesine dahil eder.
Döşemeleri dahil et Döşemeleri kesit ölçülendirmesine dahil eder.
Detayları dahil et Kapı/pencere elemanlarını kesit ölçülendirmesine dahil eder.
Sol taraf Kesit ölçülendirmesini sol tarafa yerleştirir.
Sağ taraf Kesit ölçülendirmesini sağ tarafa yerleştirir.
Ayarlar Tıklandığında hangi ölçülendirme tipi aktif ise (iç, dış, kesişim vs.) o ölçülendirme ile ilgili parametrelerin bulunduğu ölçülendirme ayarları diyaloğunu açar.

İkonlar

Dış ölçülendirme

Dış ölçülendirme komutu çalışır.

İç ölçülendirme

İç ölçülendirme komutu çalışır.

Serbest ölçülendirme

Serbest ölçülendirme komutu çalışır.

Kesişim ölçülendirme

Kesişim ölçülendirme komutu çalışır.

Etiket

Etiket komutunu çalıştırır. Ölçülendirme etiketi çizilir.

Kot ölçülendirme

Plan penceresinde kot ölçüleri çizer.

Kesit kot

Kesit ve görünüş pencerelerinde kot ölçülendirme yapmak için kullanılır. Sadece 2B çizim pencerelerinde aktiftir.

Açı ölçülendirme

İki obje arasında kalan açıyı ölçülendirir.

Çap ölçülendirme

Daire veya yay ve yay veya daire aksla çizilmiş objeleri çap ya da yarıçap olarak ölçülendirir.

Kesit ölçülendirme grubu

Kesit ölçü grubu oluşturur. Kesit ve görünüş pencerelerinde aktiftir.

Kesit ölçülendirme

Kesit ölçüsü oluşturur. Kesit ve görünüş pencerelerinde aktiftir.

Kirişleri dahil et

Kirişleri kesit ölçülendirmesine dahil eder.

Döşemeleri dahil et

Döşemeleri kesit ölçülendirmesine dahil eder.

Detayları dahil et

Kapı/pencere elemanlarını kesit ölçülendirmesine dahil eder.

Sol taraf

Kesit ölçülendirmesini sol tarafa yerleştirir.

Sağ taraf

Kesit ölçülendirmesini sağ tarafa yerleştirir.

Ayarlar

Tıklandığında hangi ölçülendirme tipi aktif ise (iç, dış, kesişim vs.) o ölçülendirme ile ilgili parametrelerin bulunduğu ölçülendirme ayarları diyaloğunu açar.

İşlem Adımları

Yay ve çember vb objeler gereklidir. Örneğin bir çember tanımlanmış olsun ve bunun yarıçapını ölçülendirelim.

Ribbon menüde Çap Ölçülendirme ikonunu tıklayın.
Çember aksı sol tuş ile tıklayın.
İmlecin şekli, çap ölçünün şekline dönecektir. Fareyi sürükleyerek ölçünün çember üstündeki konumuna karar verin.
Sol tuşu tıklayın. İmleç çap ya da yarı çap değeri şekline dönecektir. Fareyi sürükleyerek çap ya da yarıçap ölçüsünün ölçü hattı üstündeki konumuna karar verin.
Sol tuşu tıklayın. Ölçülendirme yapılacaktır.

İşlem adımı

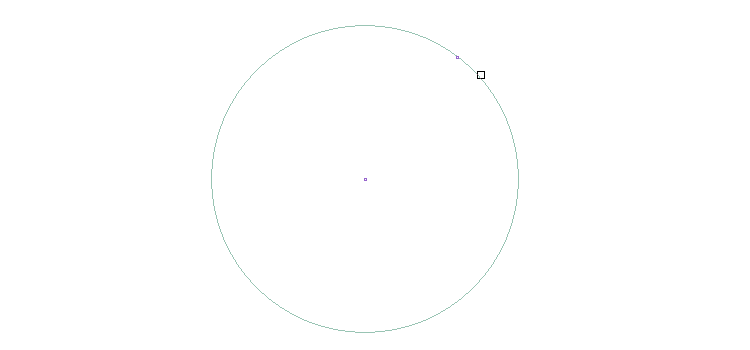

Ölçülendirilecek çemberin farenin sol tuşu ile seçilmesi

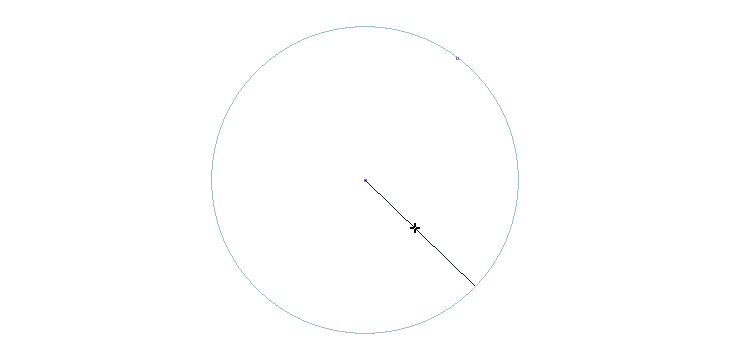

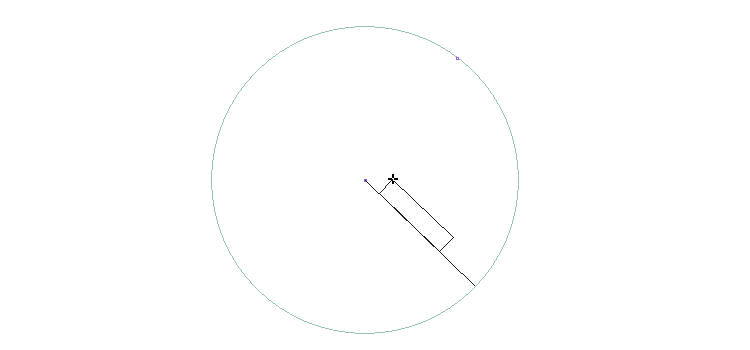

Fareyi sürükleyerek ölçünün çember üstündeki konumunun belirlenmesi
Farenin sol tuşunu tıklanıp ölçü yazısının ölçü hattı üstünde yerinin belirlenmesi

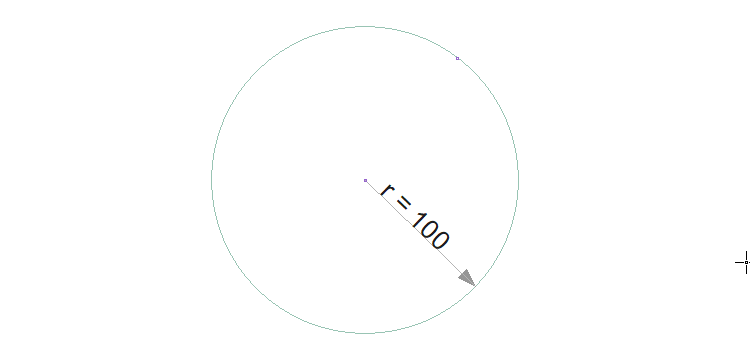

Çap ölçülendirmenin oluşması

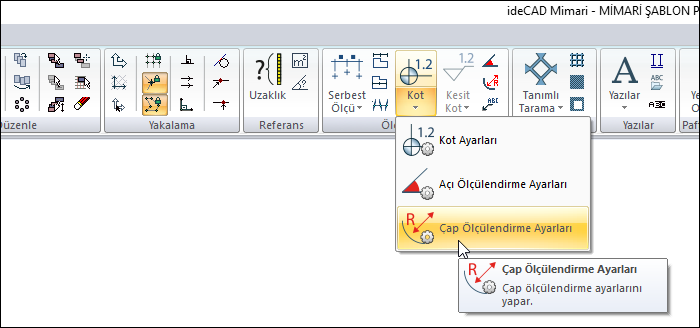

Çap Ölçülendirme Ayarları Diyaloğunun Yeri

Çap Ölçülendirme Komutu Ayarları

Ribbon menü Çizimler sekmesinde Kot altından ulaşabilirsiniz.

Ayrıca çap ölçülendirme komutu çalıştırıldıktan sonra ekrana gelen Ölçülendirme yardımcı toolbarında Ayarlar ikonuna tıklayarak da ulaşabilirsiniz.

Çap Ölçülendirme Objesi Ayarları

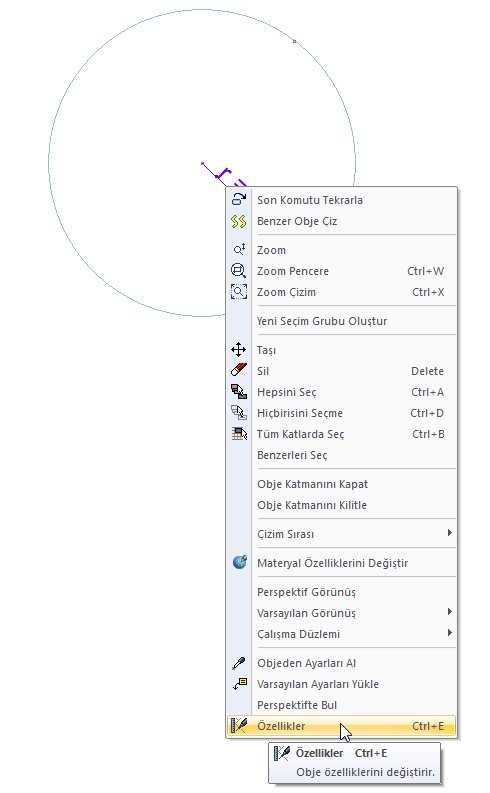

Ayarlarına girmek istediğiniz çap ölçülendirmeyi seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.

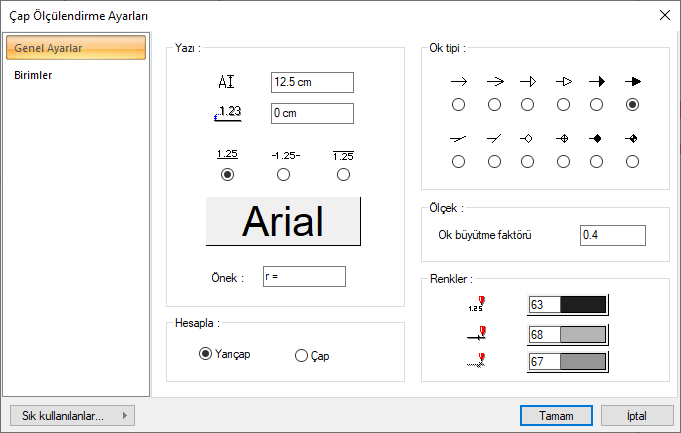

Çap Ölçülendirme Ayarları - Genel Ayarlar Sekmesi

Özellikler
Yazı Bölümü
Ölçülerin yazı yüksekliği girilir.
Ölçü yazılarının ölçü çizgisine uzaklığı girilir.
Ölçü yazılarının ölçü çizgisine göre konumu seçilir.
Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.
Önek Çap ölçülendirmede kullanılacak isimlendirmeyi belirler.
Hesapla Çap ölçülendirmenin yarıçapa göre mi yoksa çapa göre mi yapılacağı belirlenir.
Ok tipi Çap ölçülendirme oku için verilen 12 gösterim tipinden biri seçilir.
Ok büyütme faktörü Ölçülendirme okunun büyüklüğünü belirleyen çarpan verilir.
Renkler Bölümü
Ölçü yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.
Ölçü çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.
Ölçü oklarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

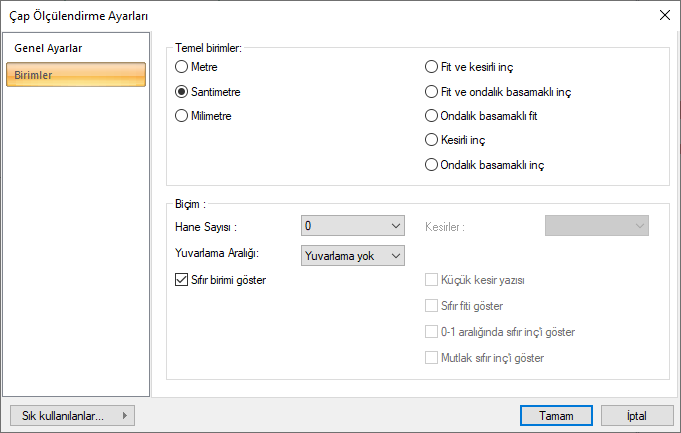

Çap Ölçülendirme Ayarları - Birimler Sekmesi

Özellikler

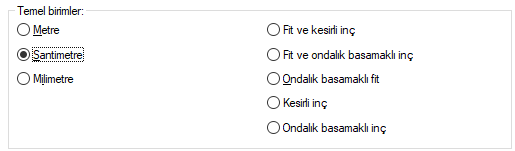

Temel birimler Seçimlerden biri farenin sol tuşu işe tıklanarak etkin hale getirilir. Metre: İşaretlenirse, bilgi yazısının birimi metre olur. Santimetre: İşaretlenirse, bilgi yazısının birimi santimetre olur. Milimetre: İşaretlenirse, bilgi yazısının birimi milimetre olur. Fit ve kesirli inç: İşaretlenirse, bilgi yazısının birimi fit ve kesirli inç olur. Birim formatı örneğin 15 '-10 3/4 " şeklindedir. Fit ve ondalık basamaklı inç: İşaretlenirse, bilgi yazısının birimi fit ve ondalık basamaklı inç olur. Birim formatı örneğin 15 '- 10.7"şeklindedir. Ondalık basamaklı fit: İşaretlenirse, bilgi yazısının birimi ondalık basamaklı fit olur. Birim formatı örneğin 15.89' şeklindedir. Kesirli inç: İşaretlenirse, bilgi yazısını birimi kesirli inç olur. Birim formatı örneğin 1901/2 " şeklindedir. Ondalık basamaklı inç: İşaretlenirse, bilgi yazısını birimi ondalık basamaklı inç olur. Birim formatı örneğin 190.7" şeklindedir.
Hane sayısı Virgülden sonra kaç hane gösterileceğini belirler. Listeden istenilen sayı seçilir. Örneğin 2 seçilirse, birimler virgülden sonra iki hane şeklinde gösterilecektir. 0 seçilirse birimlerin, virgülden sonrası gösterilmeyecektir.
Kesirler Kesirli inç formatında yapılacak ölçülendirmenin hangi hassasiyette gösterileceğini belirler. Listede, 1/2, ¼, 1/8, 1/16, 1/32, 1/34 hassasiyetine kadar seçenekler bulunmaktadır. ”Kesir yok” seçilirse, birimler kesirsiz görünür.
Yuvarlama aralığı Metre, santimetre ya da milimetre olarak yapılacak ölçülendirmenin yuvarlama aralığını belirler. Yuvarlama yok seçilirse, ölçülendirme tam değerinde yapılır. Aralık büyüdükçe ölçülendirme seçilen aralık kadar yuvarlanır.
Sıfır birimi göster İşaretli değilse, soldaki sıfır ve noktayı ölçülendirmede göstermez. Örneğin 0.20 değerini, 20 olarak ölçülendirir. İşaretli ise 0.20 değeri 0.20 olarak ölçülendirilir.
Küçük kesir yazısı Kesirli inç formatı seçildiğinde, kesir kısmının büyük/küçük gösterilmesini belirler. İşaretli ise kesir tam sayının biraz üstünde ve küçük, işareti değilse kesir tam sayının yanında aynı büyüklükte gösterilir.
Sıfır fiti göster 0 fitli ölçlendirmede (1 fitten küçük ölçü değerinde) 0 ın gösterilip gösterilmeyeceğini belirler. Örneğin işaretli değilse, 0' - 15" değerinde bir ölçüyü -15" olarak gösterir. İşaretli ise 0'-15" şeklinde gösterir.
0-1 aralığında sıfır inç’i göster Örneğin 8'-0 1/6 " değerine sahip bir ölçülendirme inç kısmı 0-1 aralığındadır. Seçenek işareli değilse 8'-0 1/6 " değeri 8'- olarak gösterilecektir. Başka bir deyişle 0-1 aralığındaki inç değerleri gösterilmeyecektir.
Mutlak sıfır inç’i göster İnçin kesin sıfır olduğu ölçülendirme değerinde sıfır inçin gösterilip gösterilmeyeceğini belirler. Örneğin tam 10' değerinde bir ölçülendirme, eğer bu seçenek işaretli ise, 10'-0" şeklinde gösterilecektir. İşaretli değilse 10"- şeklinde gösterilecektir.

Özellikler

Temel birimler

Seçimlerden biri farenin sol tuşu işe tıklanarak etkin hale getirilir.

Metre: İşaretlenirse, bilgi yazısının birimi metre olur.
Santimetre: İşaretlenirse, bilgi yazısının birimi santimetre olur.
Milimetre: İşaretlenirse, bilgi yazısının birimi milimetre olur.
Fit ve kesirli inç: İşaretlenirse, bilgi yazısının birimi fit ve kesirli inç olur. Birim formatı örneğin 15 '-10 3/4 " şeklindedir.
Fit ve ondalık basamaklı inç: İşaretlenirse, bilgi yazısının birimi fit ve ondalık basamaklı inç olur. Birim formatı örneğin 15 '- 10.7"şeklindedir.
Ondalık basamaklı fit: İşaretlenirse, bilgi yazısının birimi ondalık basamaklı fit olur. Birim formatı örneğin 15.89' şeklindedir.
Kesirli inç: İşaretlenirse, bilgi yazısını birimi kesirli inç olur. Birim formatı örneğin 1901/2 " şeklindedir.
Ondalık basamaklı inç: İşaretlenirse, bilgi yazısını birimi ondalık basamaklı inç olur. Birim formatı örneğin 190.7" şeklindedir.

Hane sayısı

Virgülden sonra kaç hane gösterileceğini belirler. Listeden istenilen sayı seçilir. Örneğin 2 seçilirse, birimler virgülden sonra iki hane şeklinde gösterilecektir. 0 seçilirse birimlerin, virgülden sonrası gösterilmeyecektir.

Kesirler

Kesirli inç formatında yapılacak ölçülendirmenin hangi hassasiyette gösterileceğini belirler. Listede, 1/2, ¼, 1/8, 1/16, 1/32, 1/34 hassasiyetine kadar seçenekler bulunmaktadır. ”Kesir yok” seçilirse, birimler kesirsiz görünür.

Yuvarlama aralığı

Metre, santimetre ya da milimetre olarak yapılacak ölçülendirmenin yuvarlama aralığını belirler. Yuvarlama yok seçilirse, ölçülendirme tam değerinde yapılır. Aralık büyüdükçe ölçülendirme seçilen aralık kadar yuvarlanır.

Sıfır birimi göster

İşaretli değilse, soldaki sıfır ve noktayı ölçülendirmede göstermez. Örneğin 0.20 değerini, 20 olarak ölçülendirir. İşaretli ise 0.20 değeri 0.20 olarak ölçülendirilir.

Küçük kesir yazısı

Kesirli inç formatı seçildiğinde, kesir kısmının büyük/küçük gösterilmesini belirler. İşaretli ise kesir tam sayının biraz üstünde ve küçük, işareti değilse kesir tam sayının yanında aynı büyüklükte gösterilir.

Sıfır fiti göster

0 fitli ölçlendirmede (1 fitten küçük ölçü değerinde) 0 ın gösterilip gösterilmeyeceğini belirler. Örneğin işaretli değilse, 0' - 15" değerinde bir ölçüyü -15" olarak gösterir. İşaretli ise 0'-15" şeklinde gösterir.

0-1 aralığında sıfır inç’i göster

Örneğin 8'-0 1/6 " değerine sahip bir ölçülendirme inç kısmı 0-1 aralığındadır. Seçenek işareli değilse 8'-0 1/6 " değeri 8'- olarak gösterilecektir. Başka bir deyişle 0-1 aralığındaki inç değerleri gösterilmeyecektir.

Mutlak sıfır inç’i göster

İnçin kesin sıfır olduğu ölçülendirme değerinde sıfır inçin gösterilip gösterilmeyeceğini belirler. Örneğin tam 10' değerinde bir ölçülendirme, eğer bu seçenek işaretli ise, 10'-0" şeklinde gösterilecektir. İşaretli değilse 10"- şeklinde gösterilecektir.
