Etiket komutuyla projelerde, belirlenen noktalara notlar düşülür, etiket tipi ve boyutları ayarlanır.
Etiket Komutunun Yeri
Mimari Programda

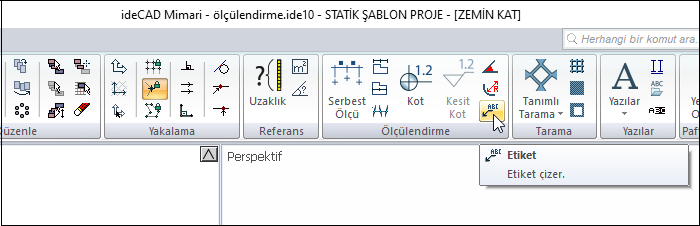

Ribbon menü Çizimler sekmesi Ölçülendirme başlığı altından ulaşabilirsiniz.
Statik Programda

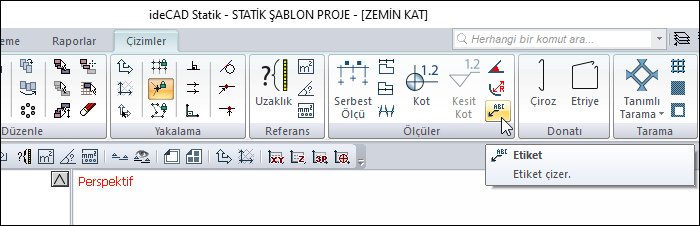

Ribbon menü Çizimler sekmesi Ölçüler başlığı altından ulaşabilirsiniz.
Ölçülendirme Toolbarı
|
İkonlar |
|---|
|
Dış ölçülendirme
Dış ölçülendirme komutu çalışır. |
|
İç ölçülendirme
İç ölçülendirme komutu çalışır. |
|
Serbest ölçülendirme
Serbest ölçülendirme komutu çalışır. |
|
Kesişim ölçülendirme
Kesişim ölçülendirme komutu çalışır. |
|
Etiket
Etiket komutunu çalıştırır. Ölçülendirme etiketi çizilir. |
|
Kot ölçülendirme
Plan penceresinde kot ölçüleri çizer. |
|
Kesit kot
Kesit ve görünüş pencerelerinde kot ölçülendirme yapmak için kullanılır. Sadece 2B çizim pencerelerinde aktiftir. |
|
Açı ölçülendirme
İki obje arasında kalan açıyı ölçülendirir. |
|
Çap ölçülendirme
Daire veya yay ve yay veya daire aksla çizilmiş objeleri çap ya da yarıçap olarak ölçülendirir. |
|
Kesit ölçülendirme grubu
Kesit ölçü grubu oluşturur. Kesit ve görünüş pencerelerinde aktiftir. |
|
Kesit ölçülendirme
Kesit ölçüsü oluşturur. Kesit ve görünüş pencerelerinde aktiftir. |
|
Kirişleri dahil et
Kirişleri kesit ölçülendirmesine dahil eder. |
|
Döşemeleri dahil et
Döşemeleri kesit ölçülendirmesine dahil eder. |
|
Detayları dahil et
Kapı/pencere elemanlarını kesit ölçülendirmesine dahil eder. |
|
Sol taraf
Kesit ölçülendirmesini sol tarafa yerleştirir. |
|
Sağ taraf
Kesit ölçülendirmesini sağ tarafa yerleştirir. |
|
Ayarlar
Tıklandığında hangi ölçülendirme tipi aktif ise (iç, dış, kesişim vs.) o ölçülendirme ile ilgili parametrelerin bulunduğu ölçülendirme ayarları diyaloğunu açar. |
İşlem Adımları
Etiket çizmek için:
-
Ribbon menüde Etiket ikonunu tıklayın.
-
Çizim alanında farenin sol tuşu ile üç nokta tıklayın. İki parçalı etiket çizim alanında belirecek, etiket yazısı için bir diyalog ekrana gelecektir.
-

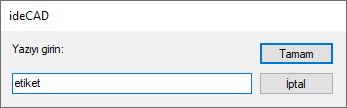

Açılan diyaloğa yazıyı girin ve tamam butonunu tıklayın. Etiket çizilecektir.
|
İşlem adımı |
|---|
|

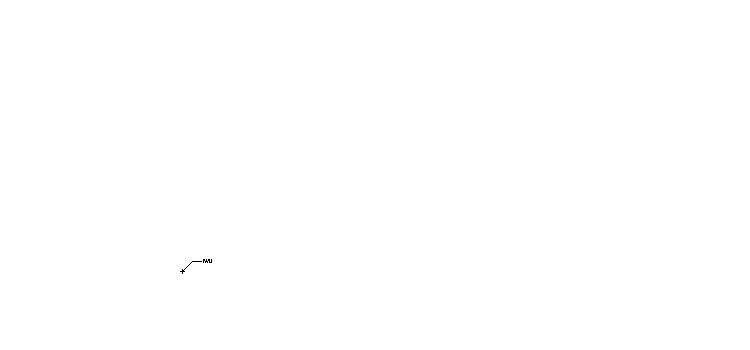

Etiketin birinci noktasının belirlenmesi
|
|

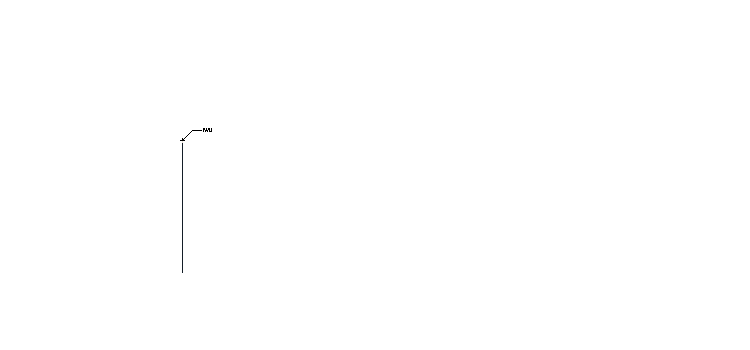

Etiketin ikinci noktasının belirlenmesi
|
|

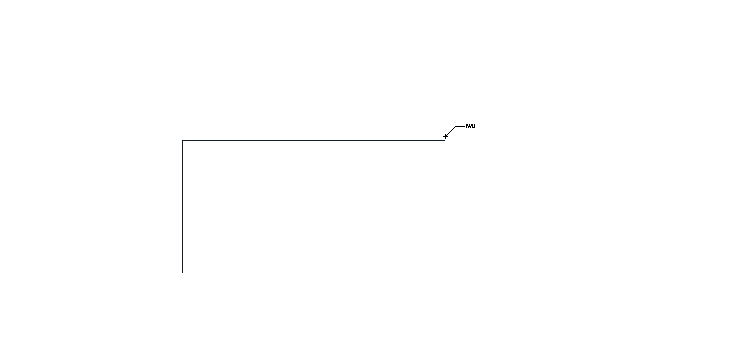

Etiketin üçüncü noktasının belirlenmesi
|
|
Etiket yazısının girilmesi
|
|

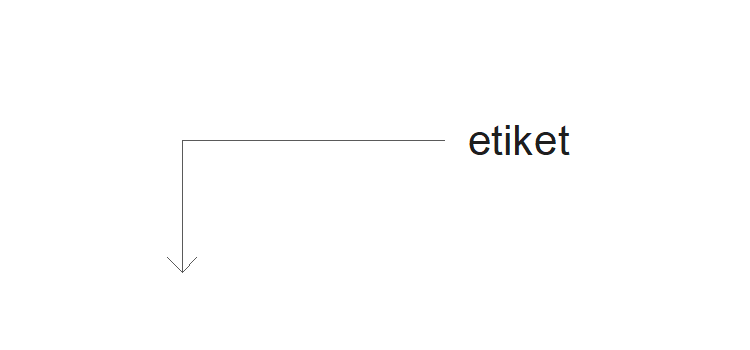

Etiketin oluşması
|
Etiket yazısını Etiket Ayarlarından değiştirmek mümkün değildir. Etiket yazısı değiştirilmek istenirse Etiket Yazısı Değiştir komutu kullanılmalıdır.
Etiket Ayarları Diyaloğunun Yeri
Etiket Komutu Ayarları
Etiket komutu çalıştırıldıktan sonra ekrana gelen Ölçülendirme yardımcı toolbarında Ayarlar ikonuna tıklayarak ulaşabilirsiniz.
Etiket Objesi Ayarları

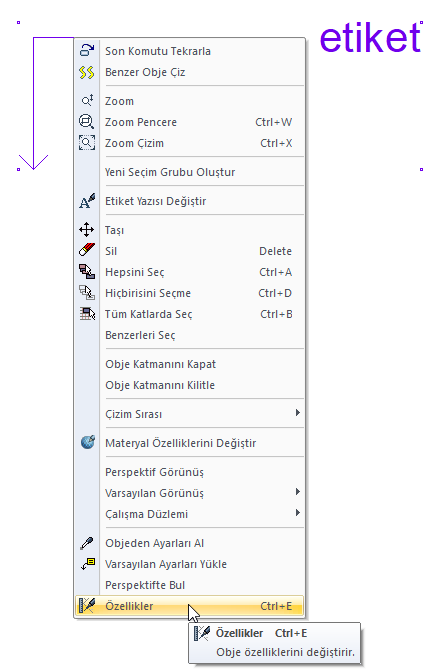

Ayarlarına girmek istediğiniz dış ölçülendirmeyi seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.

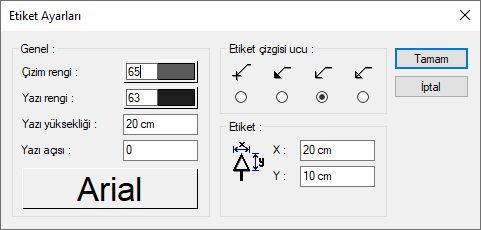

Etiket Ayarları
|
Özellikler |
|---|
|
Çizim rengi
Etiket çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Yazı rengi
Etiket yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Yazı yüksekliği
Etiket yazı yüksekliği girilir. |
|
Yazı açısı
Etiket yazı açısı girilir. |
|
Yazı tipi
Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir. |
|
Etiket çizgisi ucu
Etiket çizgi ucu için verilen 4 gösterim tipinden biri seçilir. |
|
Etiket
X ve Y kutularına değerler girilerek etiket çizgi ucu boyutları belirlenir. |
