Mimari Plan Modu

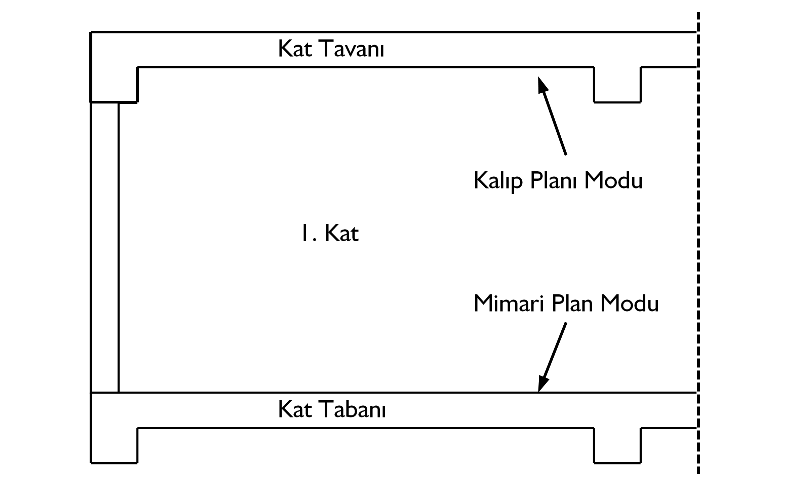

ideCAD’de bir kattaki objelerin bir kısmı katın tabanında, bir kısmı katın tavanında, bir kısmı da hem tabanında hem tavanında yer alır. ideCAD’de kat planı pencerelerinde bilgi girişleri taban-tavan mantığı ile yapılır. Buna göre her kat planı penceresinin bir tavanı, bir de tabanı vardır.
Üstten alta doğru bakış; başka bir deyişle mimari plan bakışı, ideCAD’de mimari plan modu olarak adlandırılır.
Duvar, kapı-pencere, temel objeleri vs. gibi objeler kat tabanında yer alır. Bu yüzden, bu objeler sadece Mimari Plan Modunda çizilebilir.
Aks, kolon vb. objeler ise her iki modda da çizilebilirler. Çünkü bu objeler hem kat tavanı hem de kat tabanında mevcuttur.
Mimari mod aktifken kiriş, döşeme vb. statik obje komut ikonlarına tıklandığında ideCAD otomatik kalıp planı moduna geçer.

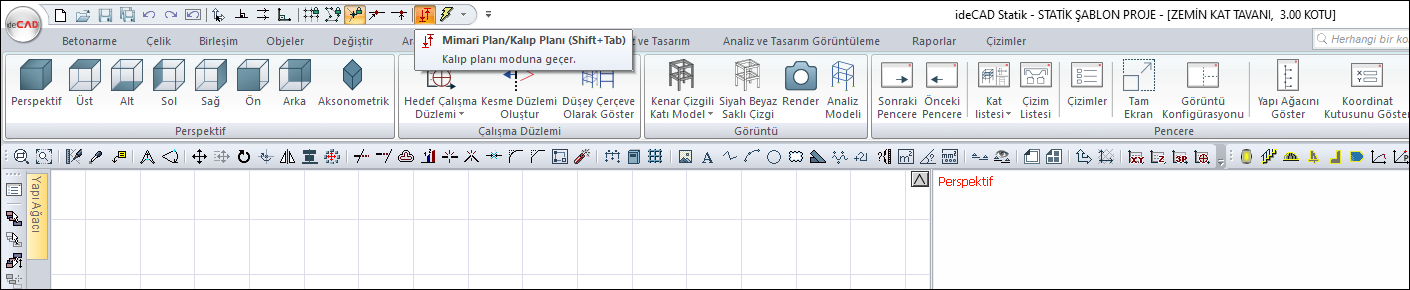

Klavyeden Shift+Tab tuşuna basarak ya da hızlı erişim toolbarından Mimari Plan-Kalıp Planı ikonunu tıklayarak yapabilirsiniz.
Aşağıdaki tabloda plan çizimlerinin mimari plan modu örnek gösterimi yer almaktadır.

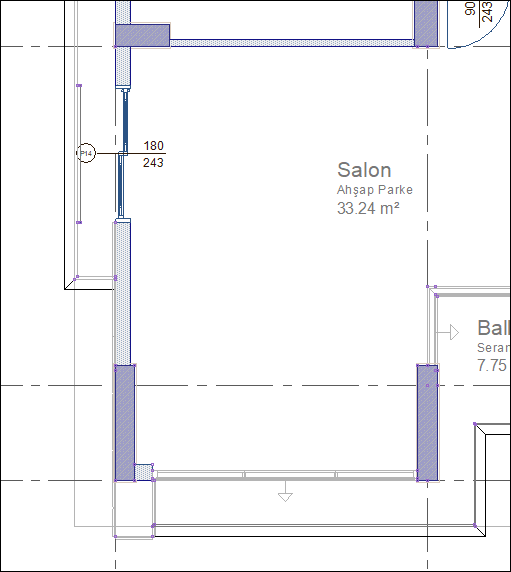

Mimari Plan Bakışı |
 |
Duvarlar, kapılar/pencereler ve mahaller görünmektedir. |
