Yatay Plan Kesit
Model, yatay düzlemde istenilen kotta kesilerek farklı sunumlar hazırlanabilir. Modelin yatay düzlemde kesitini almak için Yatay Plan Kesiti komutu kullanılır.
Yatay Plan Kesiti Komutunun Yeri

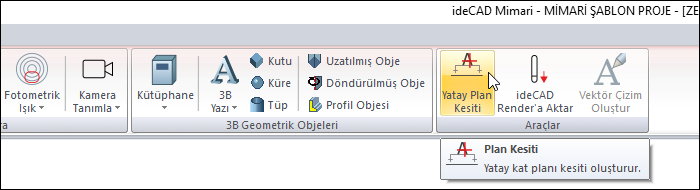

Ribbon menü Görselleştirme sekmesi Araçlar başlığından ulaşabilirsiniz.
Yatay Plan Kesitinin Oluşturulması
Yatay Plan Kesiti ikonu tıkayınız.
Yatay plan kesiti toolbarında yeni yatay plan kesiti ikonunu tıklayınız.

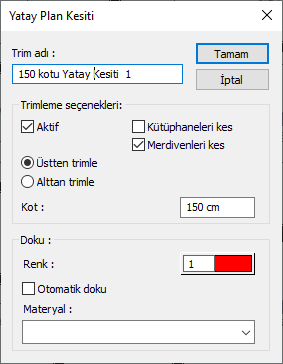

Açılan pencerede oluşturacağınız kesitin ayarlarını belirleyin.
Tamam boyunu tıkladığınız, yatay plan kesitiniz oluşacaktır.
Özellikler ve Açıklamaları |
|---|
Trim adı  Oluşturulacak olan kesite bir tanım girilir. |
Aktif  Seçenek şaretli olduğu zaman oluşan yatay plan kesiti 3B görümde gösterilir. İşaret kaldırıldığında gösterilmez. |
Kütüphanleri kes  Seçenek işaretli olduğu zaman verilen kota göre yatay plan kesiti oluşturulurken mevcut kesite giren kütüphane elemanları da kesilecektir. |
Merdivenleri kes  Seçenek işaretli olduğu zaman verilen kota göre yatay plan kesiti oluşturulurken mevcut kesite giren merdiven de kesilecektir. |
Üst trimleme / Alttan trimle  Yatay plan kesiti oluşturulurken verilen kotun üstü mü ya da alt mı kesileceğini belirler. |
Kot  Yatay plan kesiti oluşturulurken planın kesileceği kot girilir. |
Renk  İşaretli olduğu zaman kesilen yüzeye doku yerine renk atanmaktadır. |
Otomatik doku  İşaretli olduğu zaman kesilen yüzey materyali otomatik olarak verilmektedir. Eğer bu seçenek kaldırılıp doku atanırsa kesilen yüzeylerde seçilen doku görülmektedir. |
Oluşturulan Plan Kesitinin Silinmesi
Yatay Plan Kesiti ikonu tıkayınız.
Listeden silmek istediğiniz kesiti seçiniz.

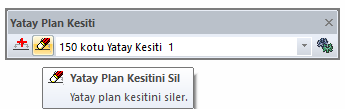

Yatay plan kesiti toolbarında bulunan Yatay Plan Kesitini Sil ikonunu tıklayınız.
