Hedef çalışma düzlemleri, obje yüzeyi seçilerek istenilen sayıda oluşturulur. Ortografik (2 boyutlu) ya da perspektif izdüşüm seçeneklerinden biri seçilir.
-

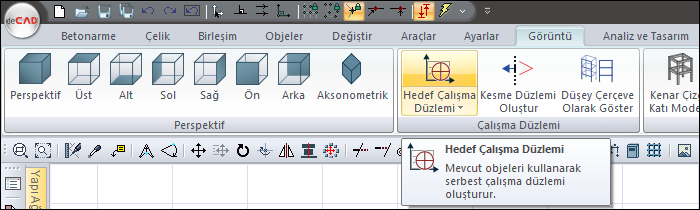

Ribbon menüde Görüntü sekmesi Çalışma Düzlemi başlığından Hedef Çalışma Düzlemi ikonunu tıklayın.
-

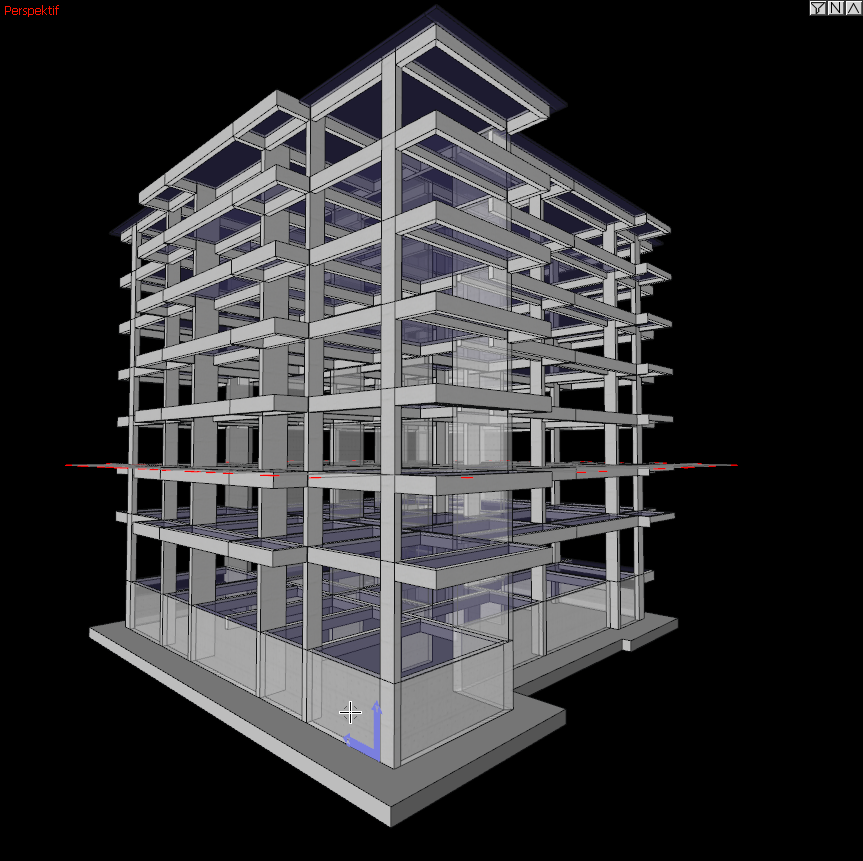

Perspektif penceresinde çalışma düzleminin oluşmasını istediğiniz elemanın yüzeyine farenizin imlecinizi yaklaştırınız.
-
Ekranda eksen farenizin hareketiyle değişin eksen takımı belirecektir.
|

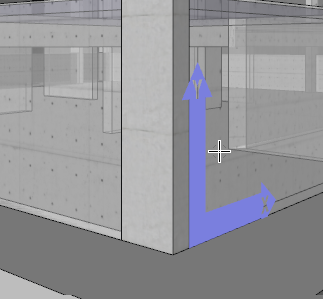

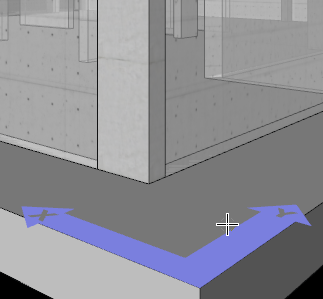

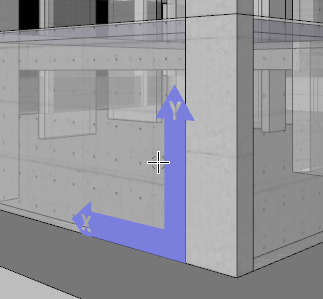

İmleç hareket ettirildikçe obje yüzeylerine kilitlenen eksen takımı |
|---|
|
|
|
-
Düzlem oluşturmak istediğiniz obje yüzeyinde farenin sol tuşunu tıklayınız
-

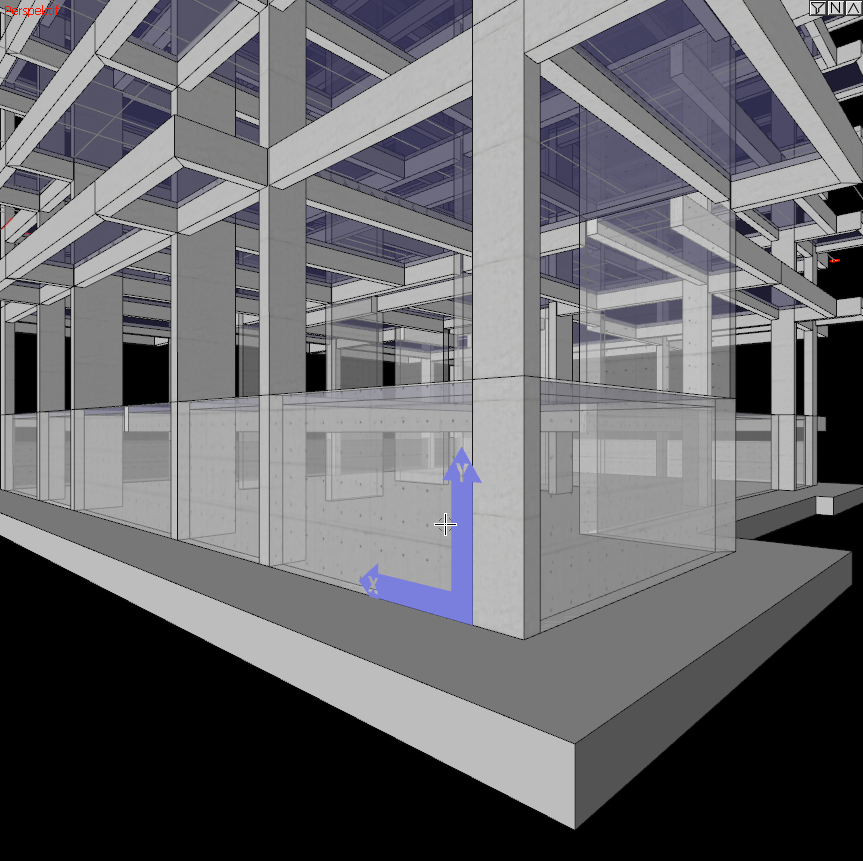

Örnek ekran görüntüsünde perde ön yüzeyi seçilmiştir.
-

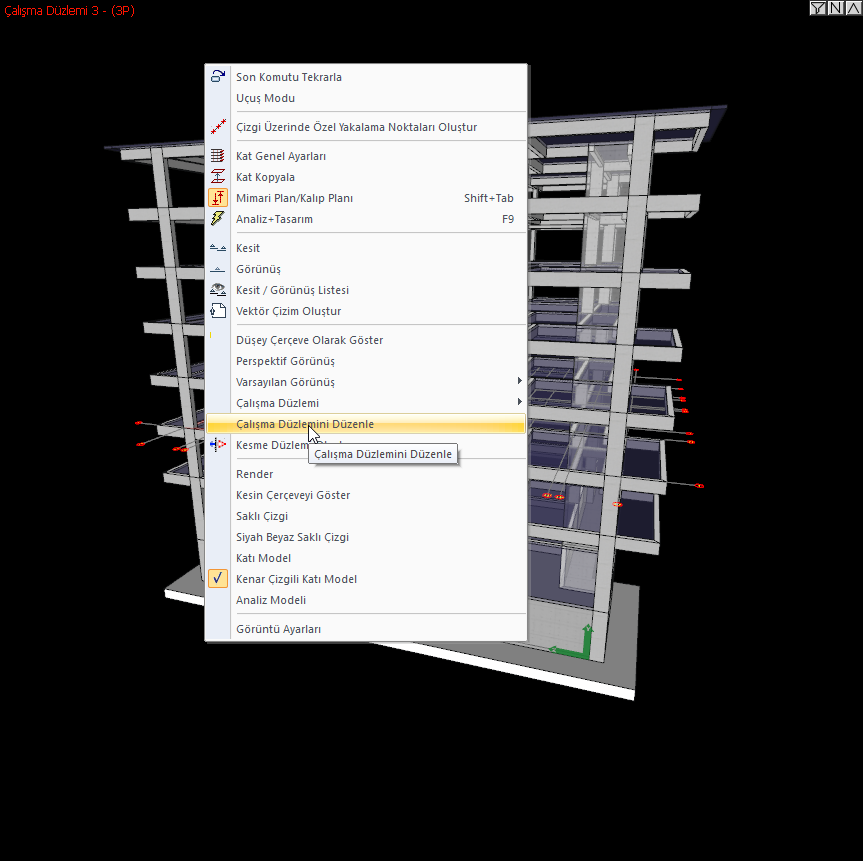

Çalışma düzlemini ortografik izdüşümüne almak için perspektif ekranında sağ tuşa basınız ve Çalışma Düzlemi Düzenle tıklayınız.
-

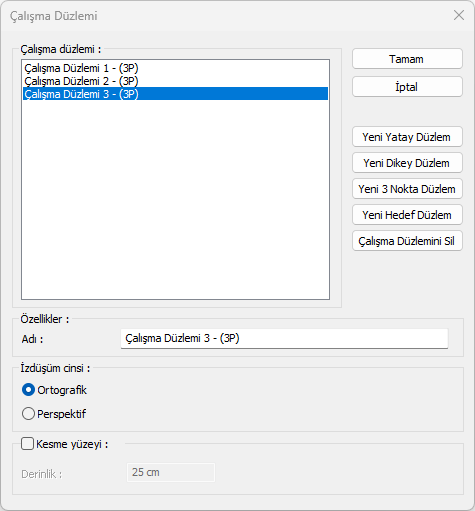

Açılan ekranda ortografik izdüşümü seçiniz.
-
Perspektif görüntü seçilen perde ön yüzeyi boyunca oluşturulan düzlem görünümüne dönüşecektir.

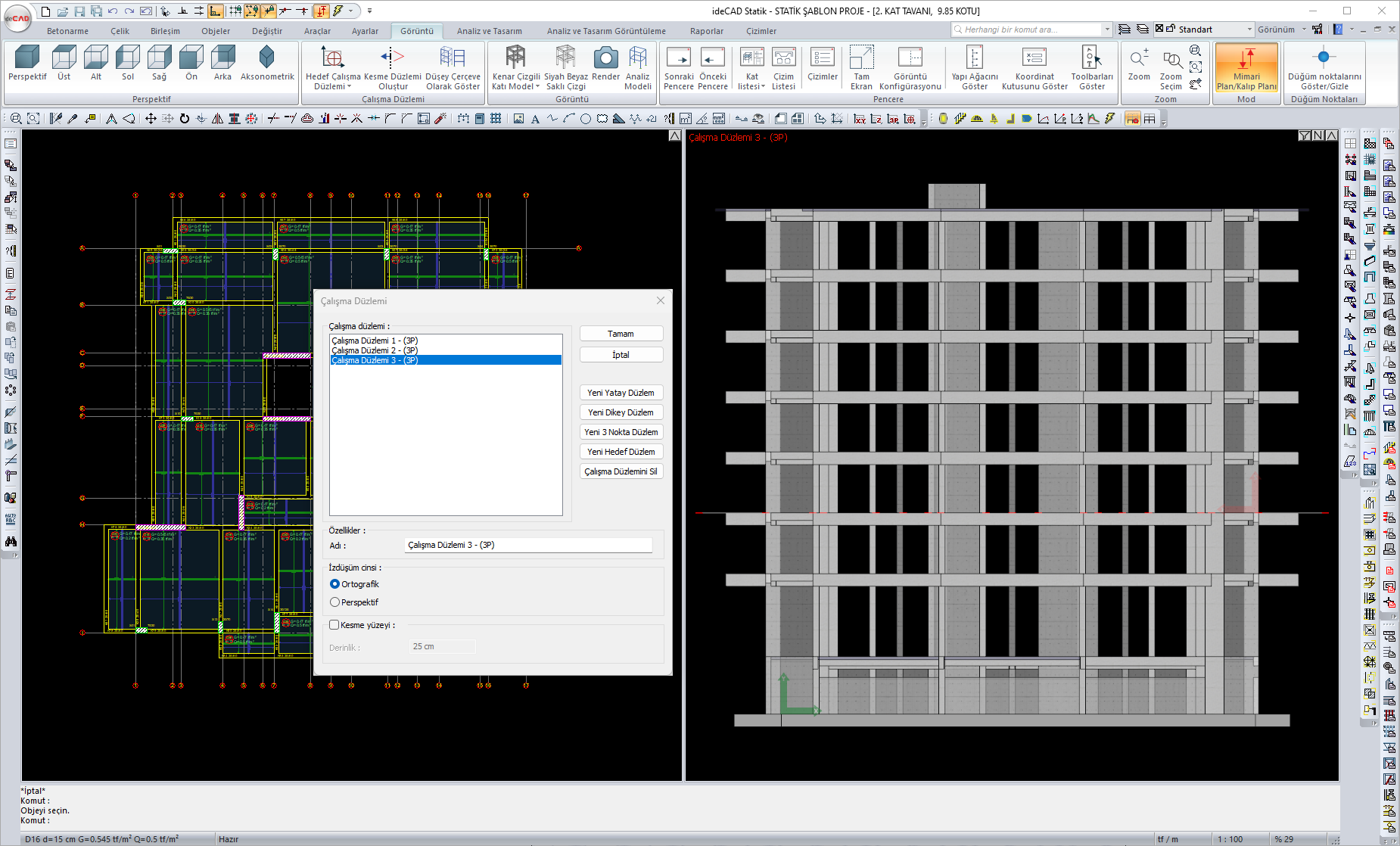

Örnek ekran görüntüsünde, solda yapının tamamı görünmektedir. Sağda ise seçilen yüzey baz alınarak oluşan çalışma düzleminin ortografik izdüşümü görünmektedir.
