Yatay Çalışma Düzlemi
Yatay çalışma düzlemleri İstenilen kotta istenilen sayıda oluşturulur. Ortografik (2 boyutlu) ya da perspektif izdüşüm seçeneklerinden biri seçilir.

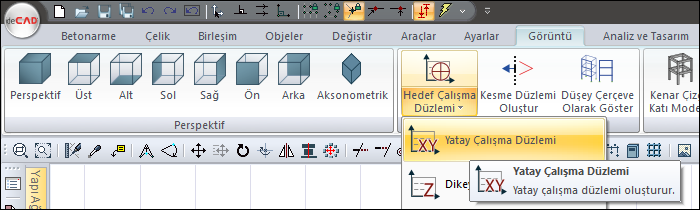

Ribbon menüde Görüntü sekmesi Çalışma Düzlemi başlığından Yatay Çalışma Düzlemi ikonunu tıklayın.

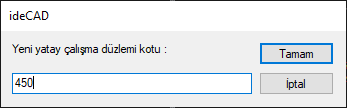

Açılan diyalogda yeni çalışma düzleminizin kotunu belirleyin ve tamam butonunu tıklayın.

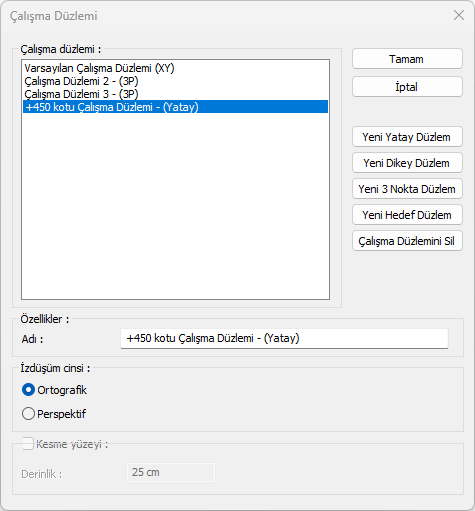

Çalışma Düzlemi diyaloğu karşınıza gelecek.
Özellikler kısmından düzlemin ismini değiştirebilirsiniz.
İzdüşüm cinsi kısmından da ortografik ya da perspektif seçeneklerinden uygun olanını tercih edebilirsiniz. İzdüşüm ortografik seçildiğinde verilen kot düzleminde yapının görüntüsü elde edilecektir.
Tamam butonuna bastığınızda tanımlanan yatay çalışma düzlemi oluşacaktır.

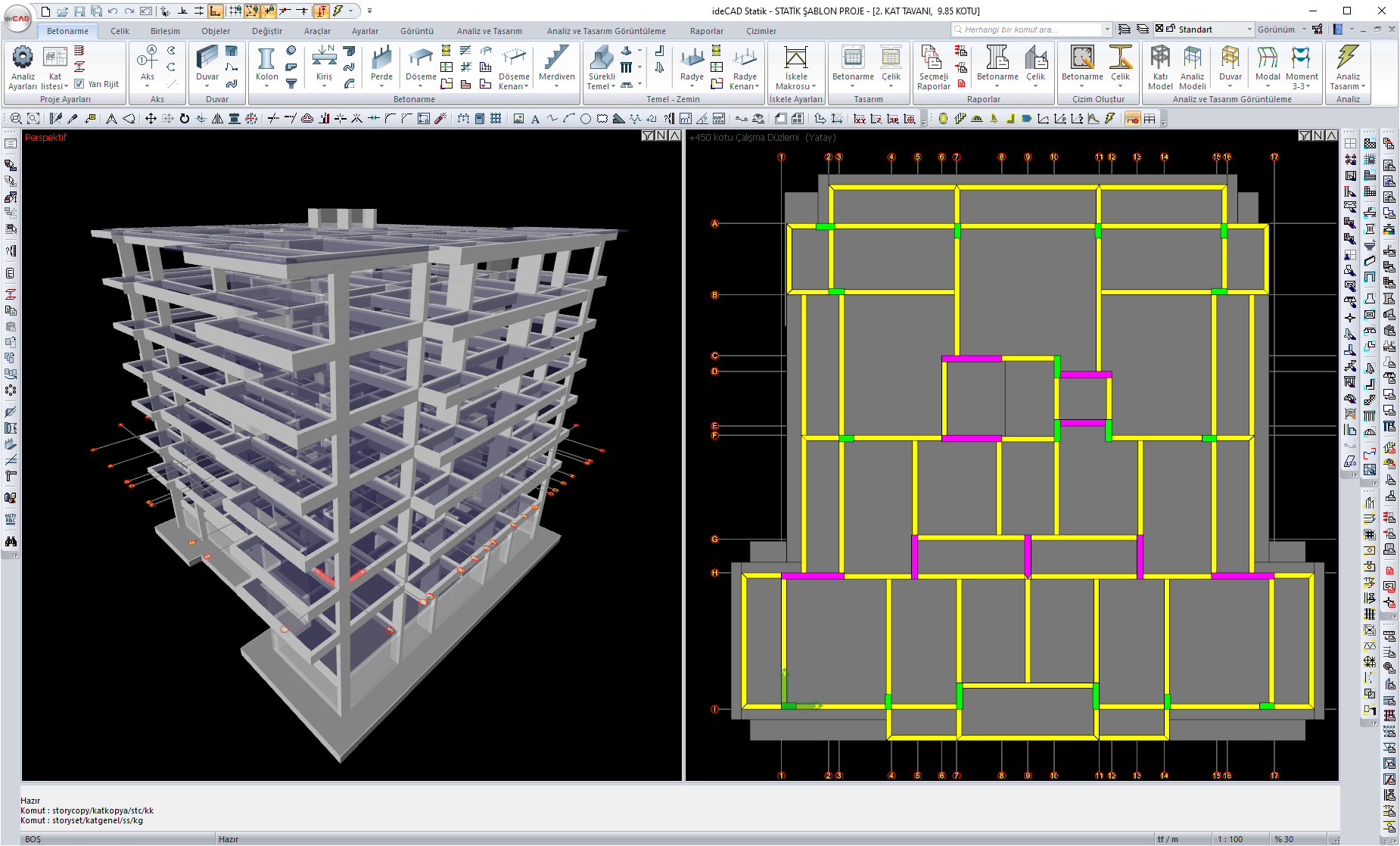

Örnek ekran görüntüsünde, solda yapının tamamı görünmektedir. Sağda ise +450 kotunda tanımlanan çalışma düzleminin ortografik izdüşümü görünmektedir.
