Kesme Düzlemleri

Kesme düzlemleri, seçilen bir ya da birden fazla yüzey boyunca yapı kesilerek oluşturulur. Kesimden sonra yapının kalan kısmı görülür. Kesme düzlemleri perspektif pencerede katı modelde uygulanabileceği gibi 3B analiz modelinde de uygulanabilir.

Kesme Düzlemi Oluştur Komutunun Yeri

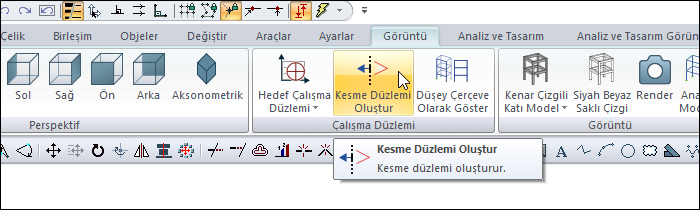

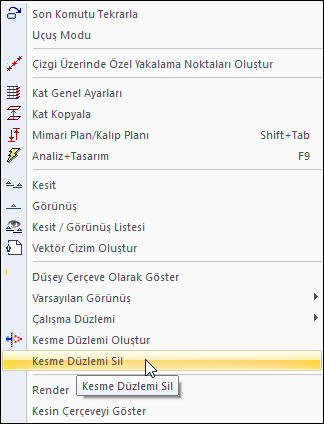

Ribbon menüde Görüntü sekmesi Çalışma Düzlemi başlığı altından ulaşabilirsiniz.

Kesme Düzlemlerinin Oluşturulması

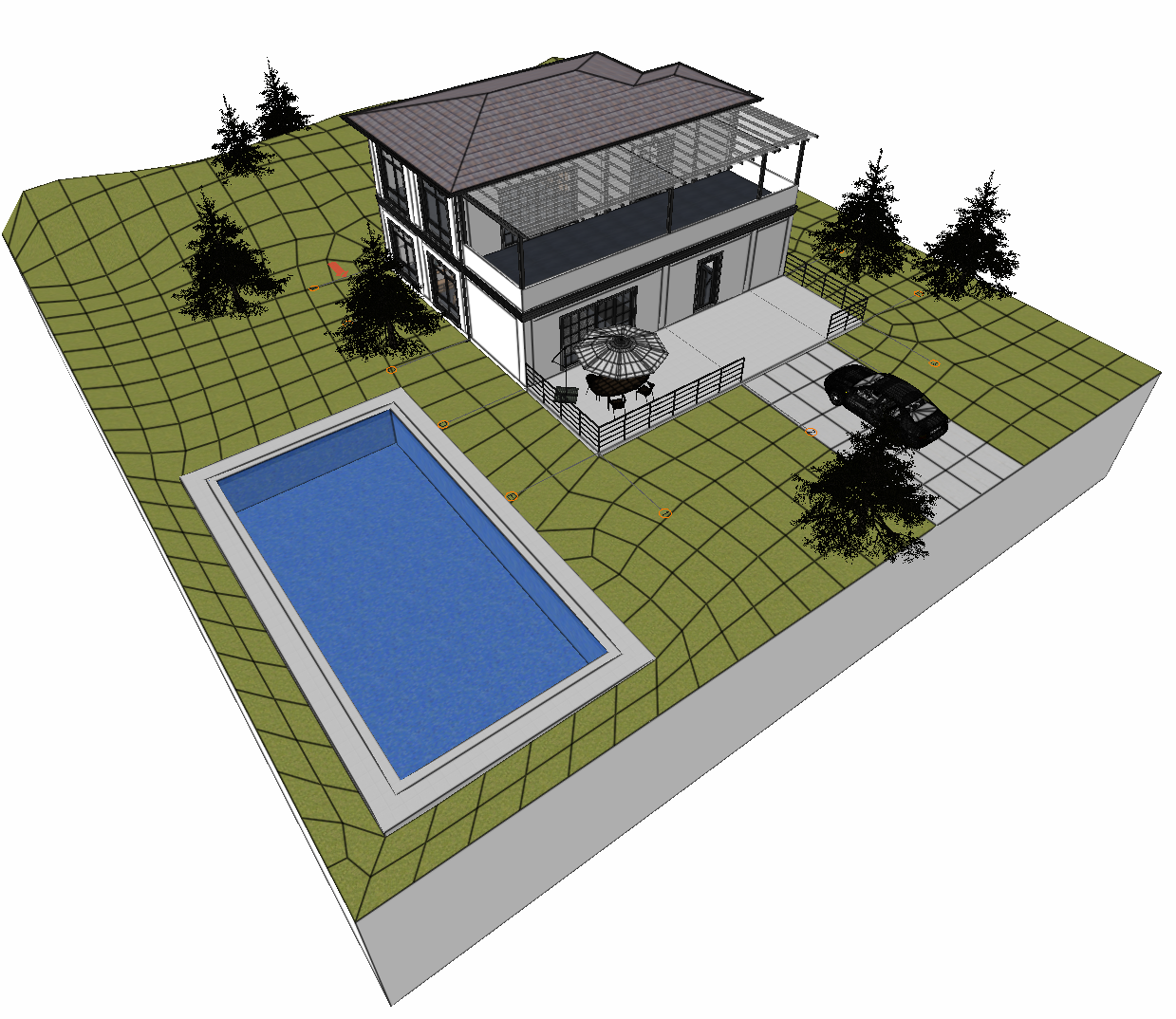

Kesme düzlemi uygulamadan önceki perspektif görünüm

Kesme Düzlemi Oluştur ikonunu tıklayın.
Kesme düzleminizi gösteren kırmızı bir kare belirecektir. Farenin üzerinde olduğu yüzeyi tanıyacak ve onu yakalayacaktır.

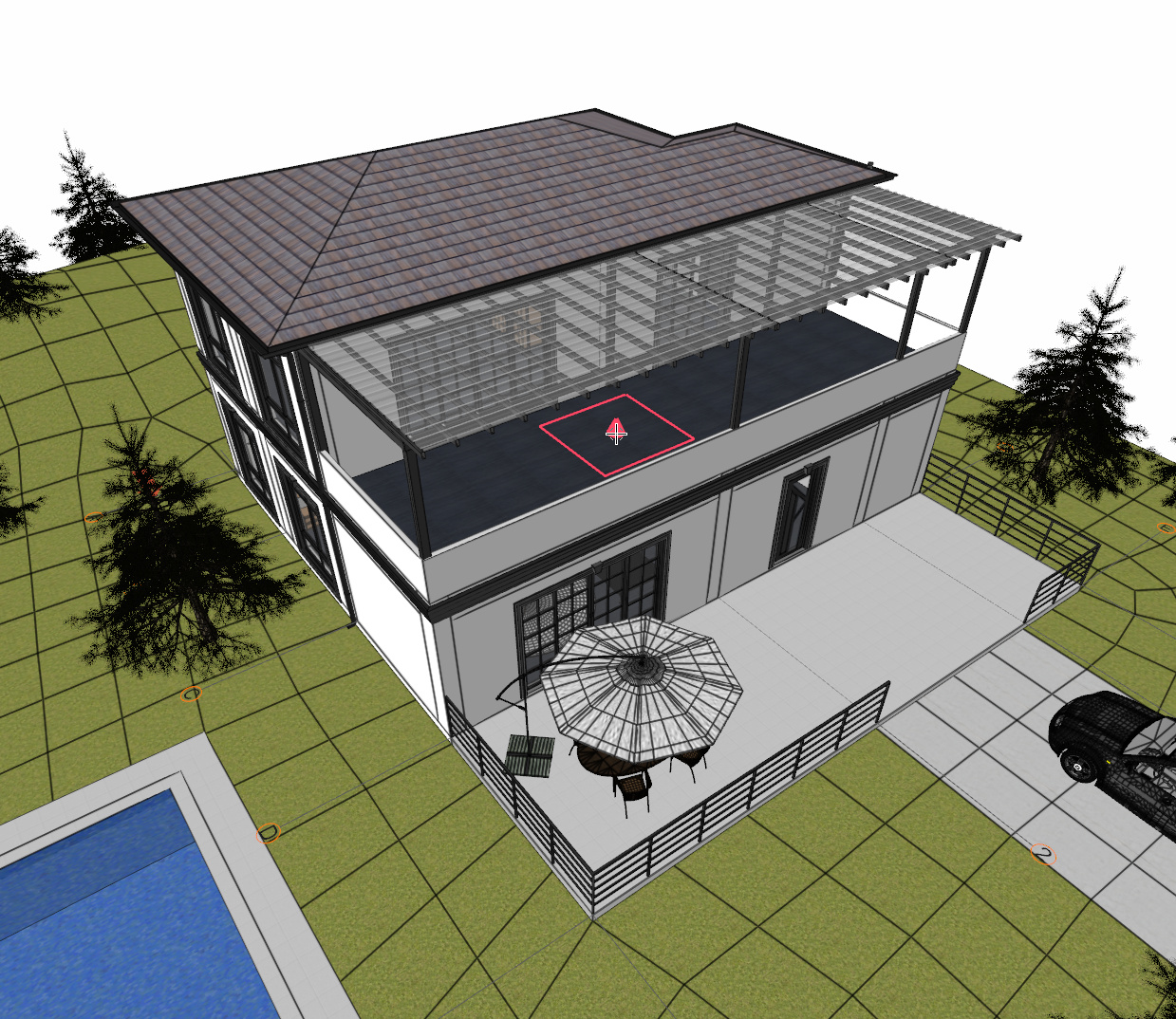

1. kesme düzlemini teras zeminine paralel olacak şekilde belirleyin. Farenizi terasın üzerine getirin.

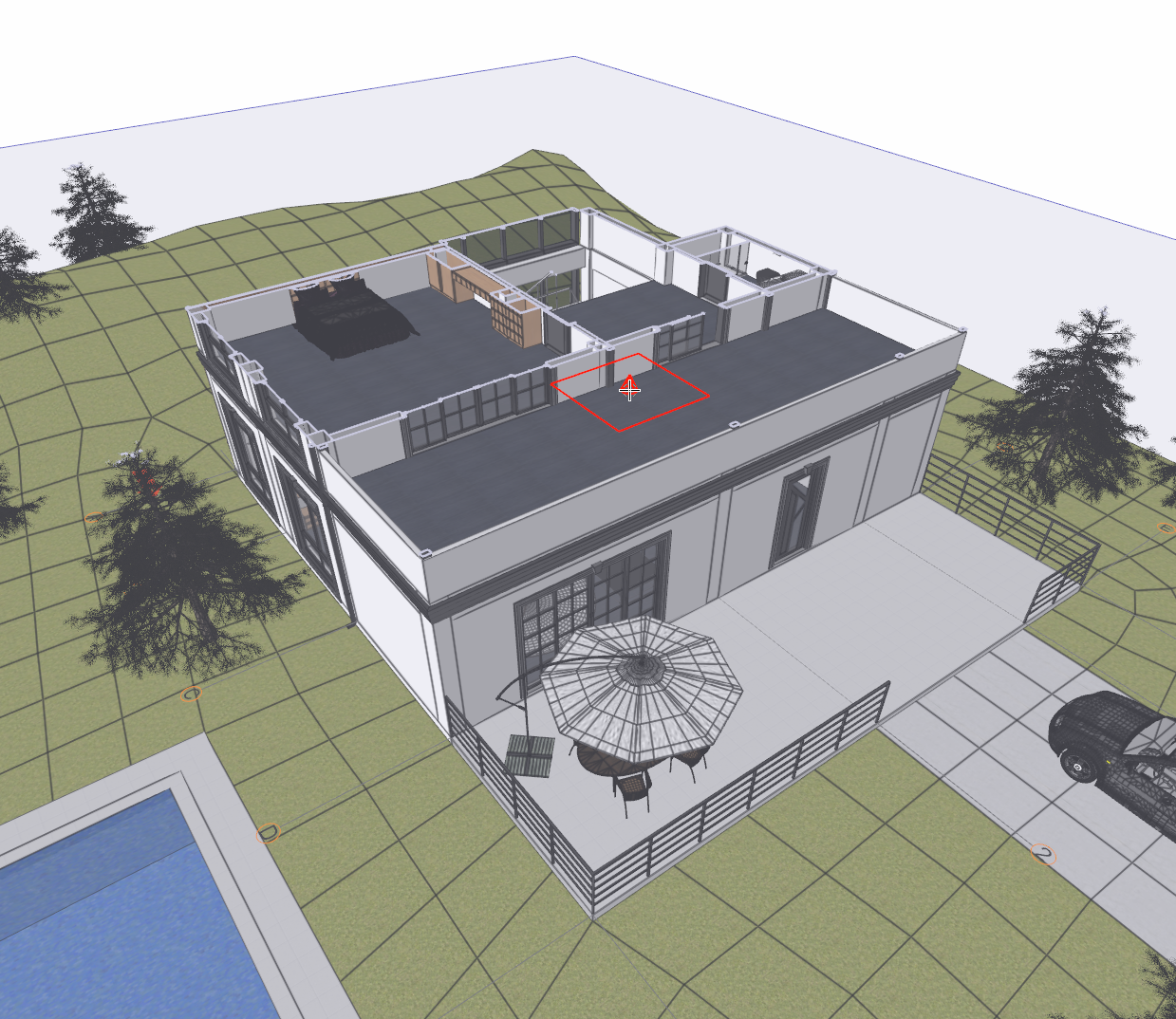

Farenin sol tuşuna tıkladığınızda kesme düzleminiz oluşacak ve fare hareketinize bağlı olarak yapınız kesilecektir.

Kesilme noktasına karar verdikten sonra farenizin sol tuşuna tıklayın. Kesme düzlemi oluşturma işlemi tamamlanacaktır.

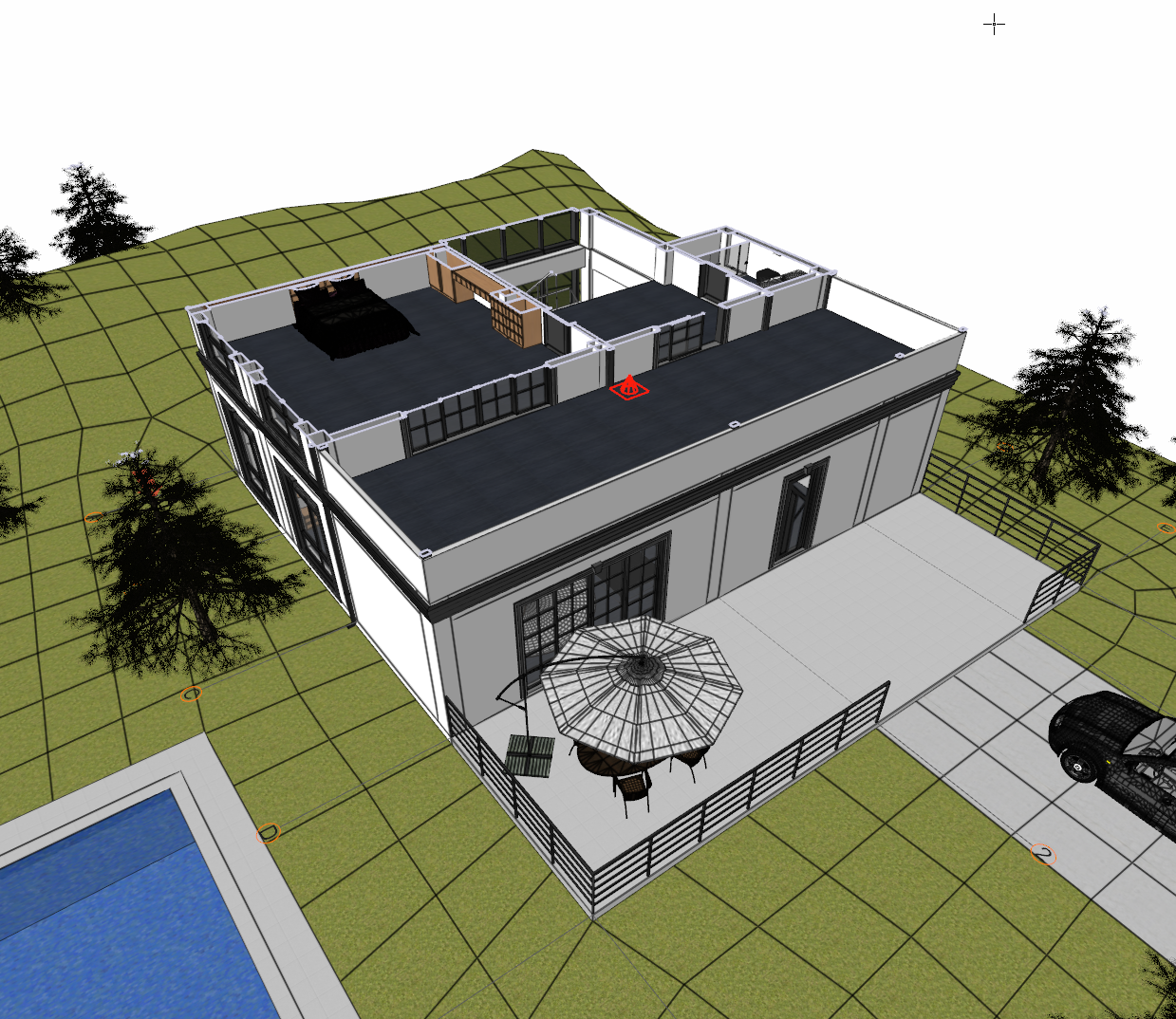

Kesme düzlemini ve kesim yönünü anlatır işaret oluşacaktır.

Kesme Düzlemi Oluştur ikonunu tıklayınız.

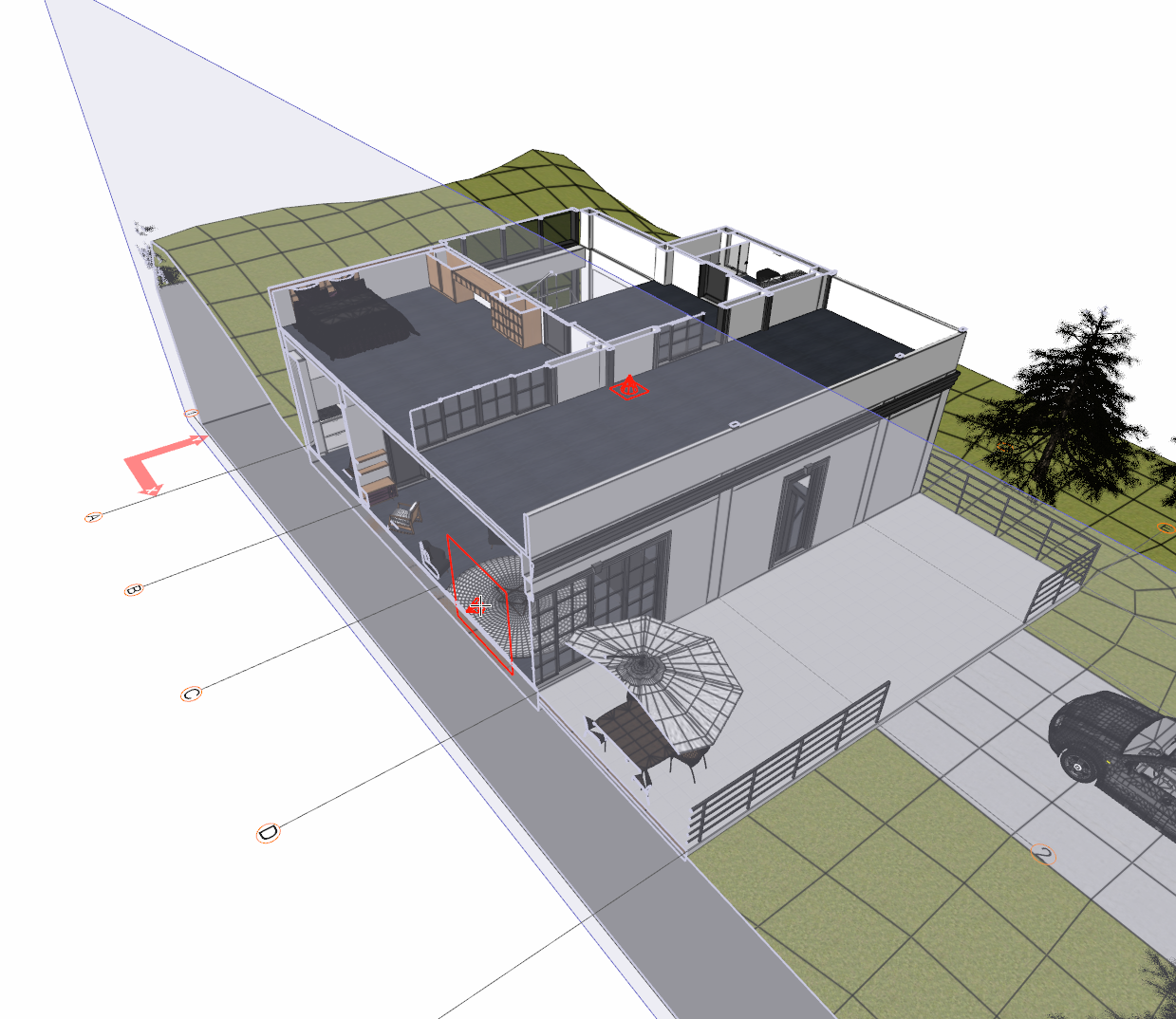

2. kesme düzlemini yan cepheye paralel olacak şekilde belirleyin. Farenizi yan cephe duvarı üzerine getirin.

Farenin sol tuşuna tıkladığınızda kesme düzleminiz oluşacak ve fare hareketinize bağlı olarak yapınız kesilecektir.

Kesilme noktasına karar verdikten sonra farenizin sol tuşuna tıklayın. Kesme düzlemi oluşturma işlemi tamamlanacaktır.

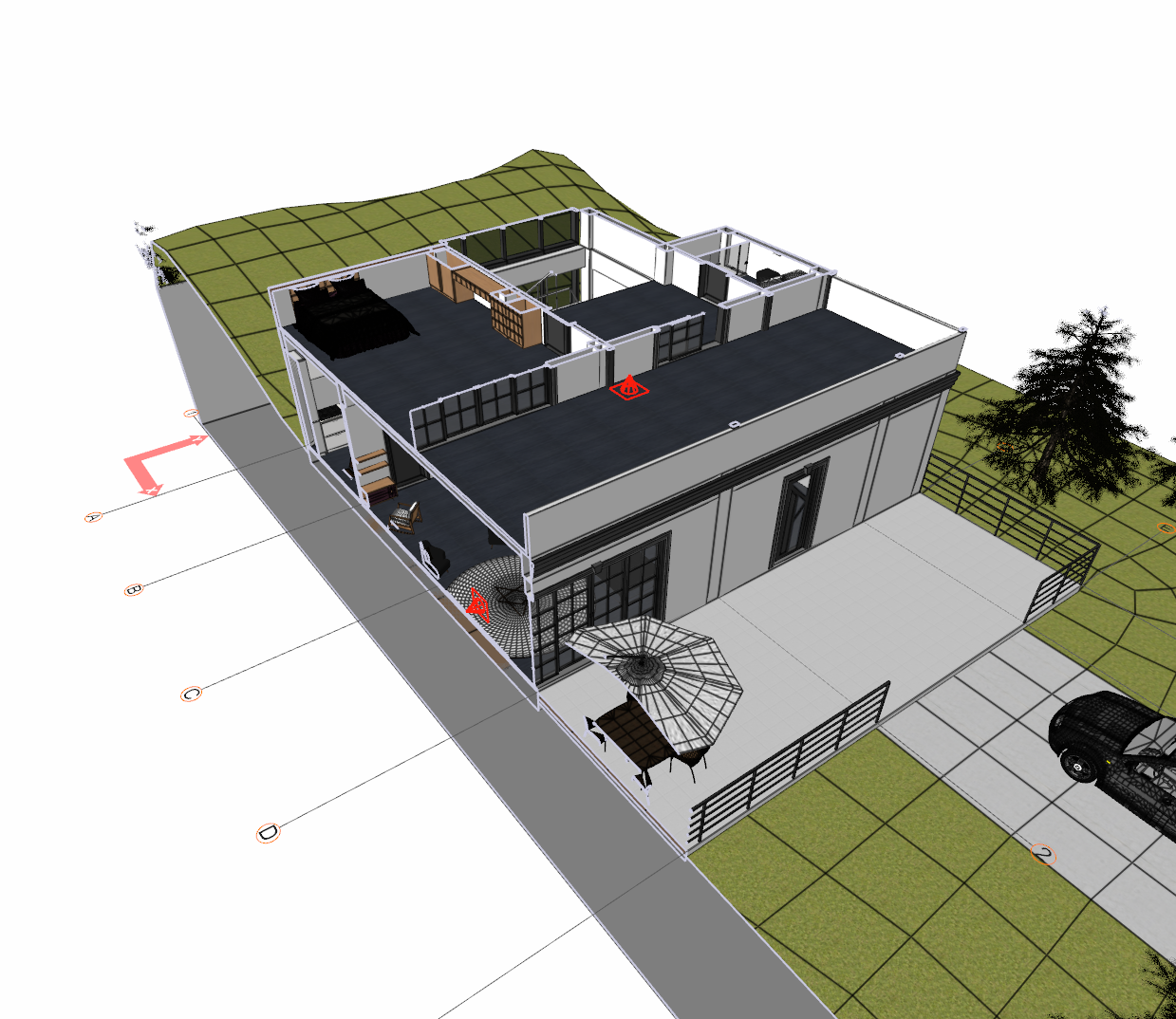

Kesme düzlemini ve kesim yönünü anlatır işaret oluşacaktır.

Kesme Düzlemi Oluştur ikonunu tıklayınız.

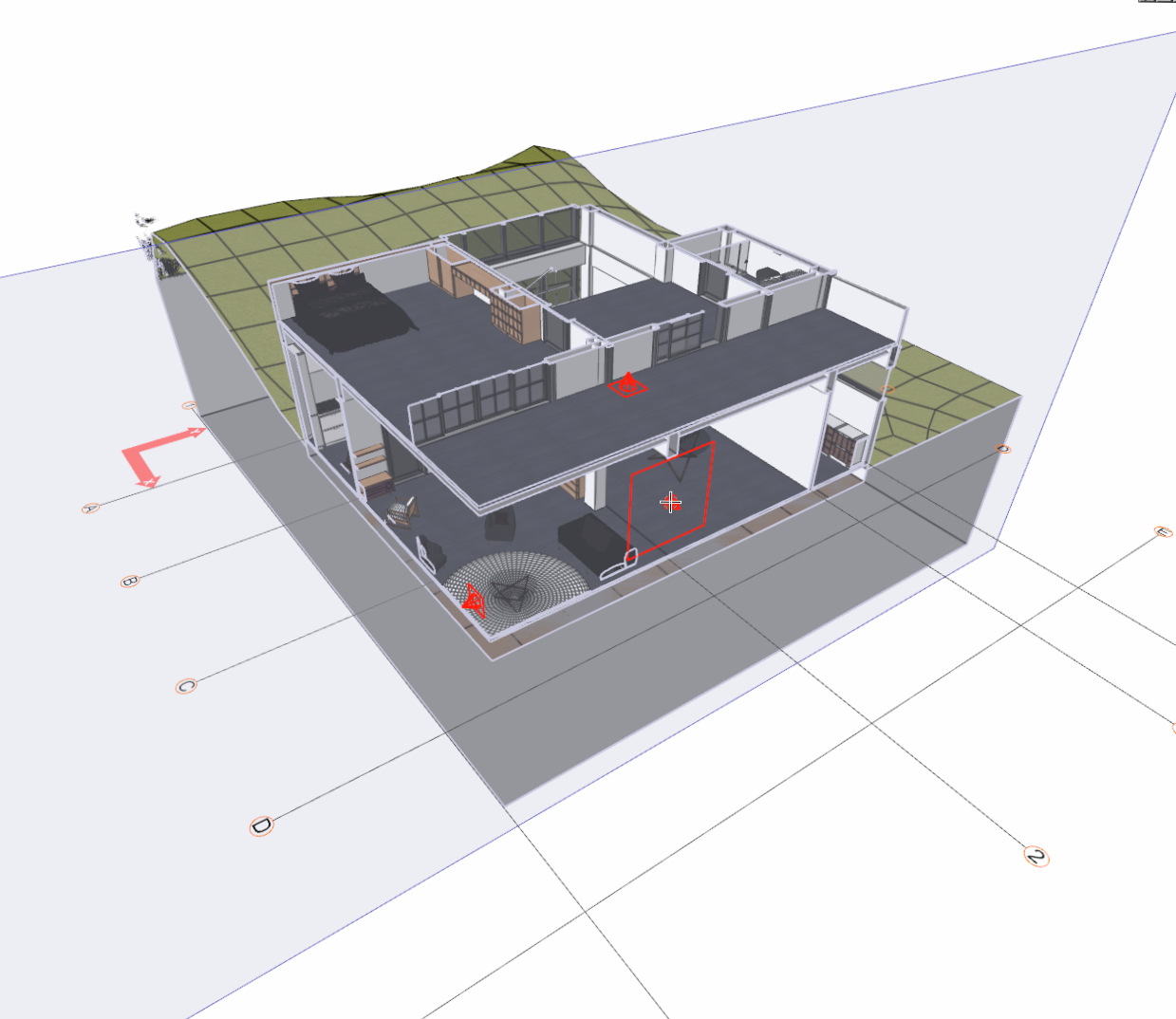

3. kesme düzlemini ön cepheye paralel olacak şekilde belirleyin. Farenizi yan cephe duvarı üzerine getirin.

Farenin sol tuşuna tıkladığınızda kesme düzleminiz oluşacak ve fare hareketinize bağlı olarak yapınız kesilecektir.

Kesilme noktasına karar verdikten sonra farenizin sol tuşuna tıklayın. Kesme düzlemi oluşturma işlemi tamamlanacaktır.

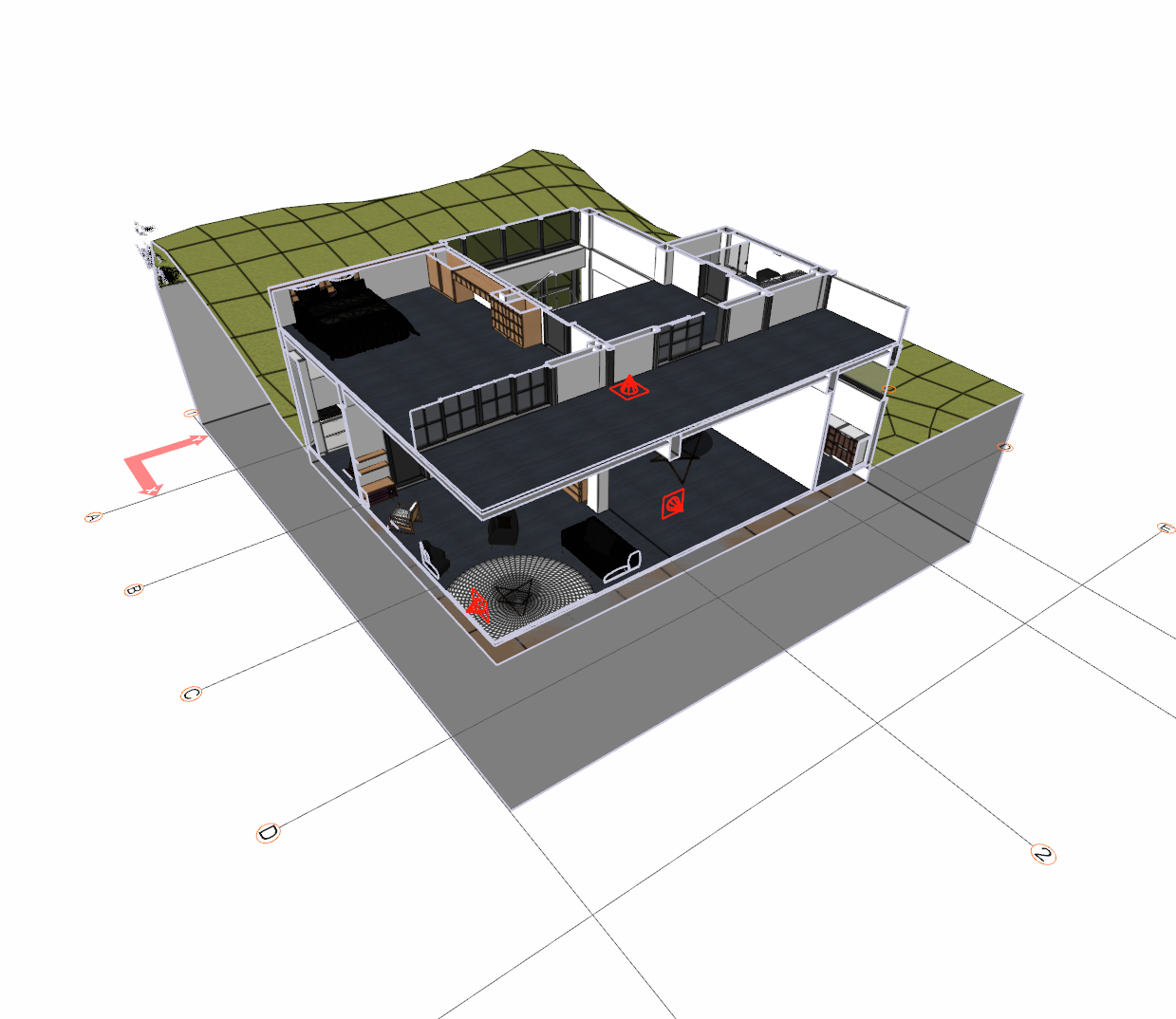

Kesme düzlemini ve kesim yönünü anlatır işaret oluşacaktır.

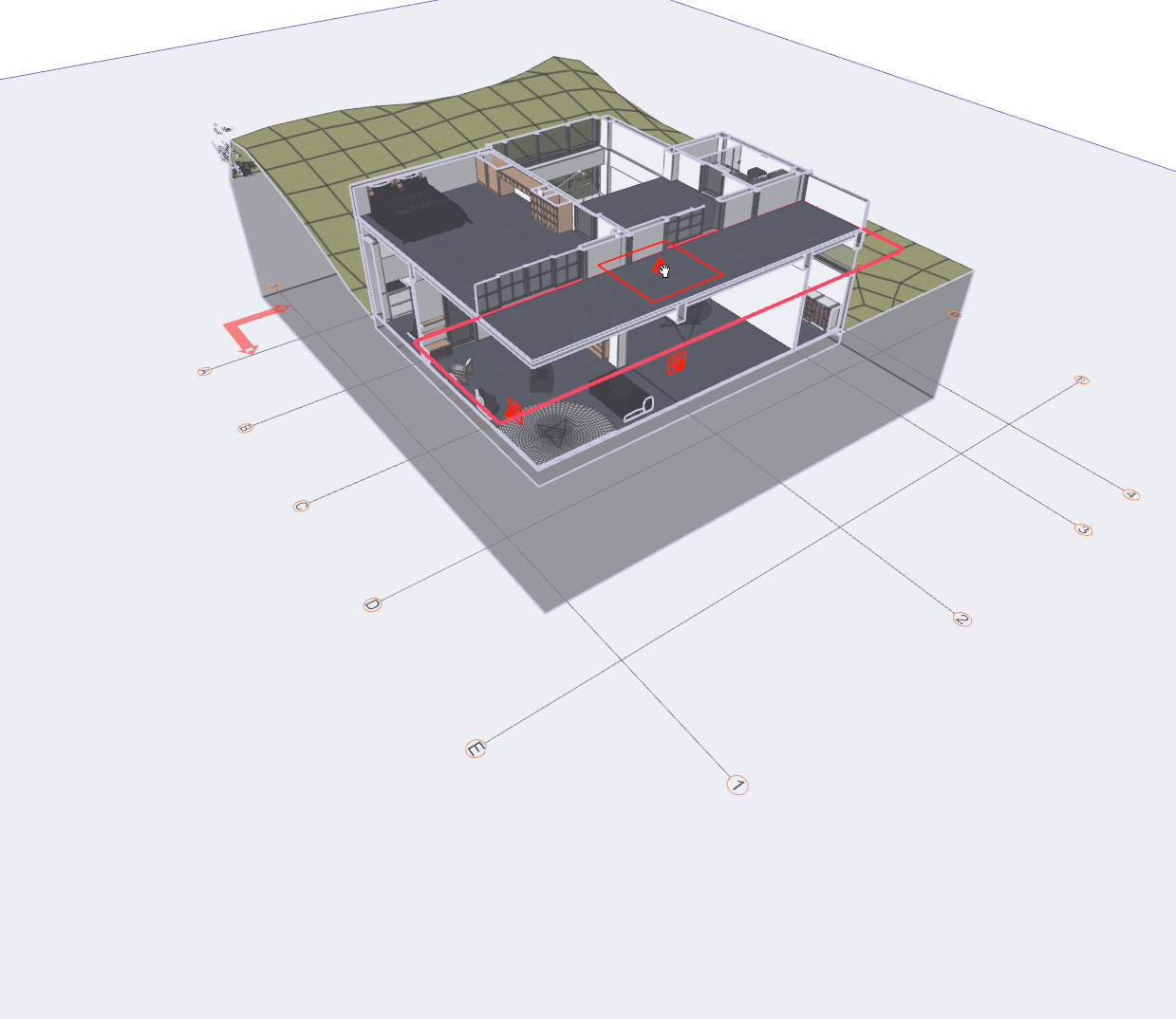

Kesme düzlemi uyguladıktan sonraki perspektif görünüm

Kesme Düzleminin Değiştirilmesi

Oluşturulan kesme düzlemlerinin kesim noktaları istenildiği zaman değiştirilebilir.

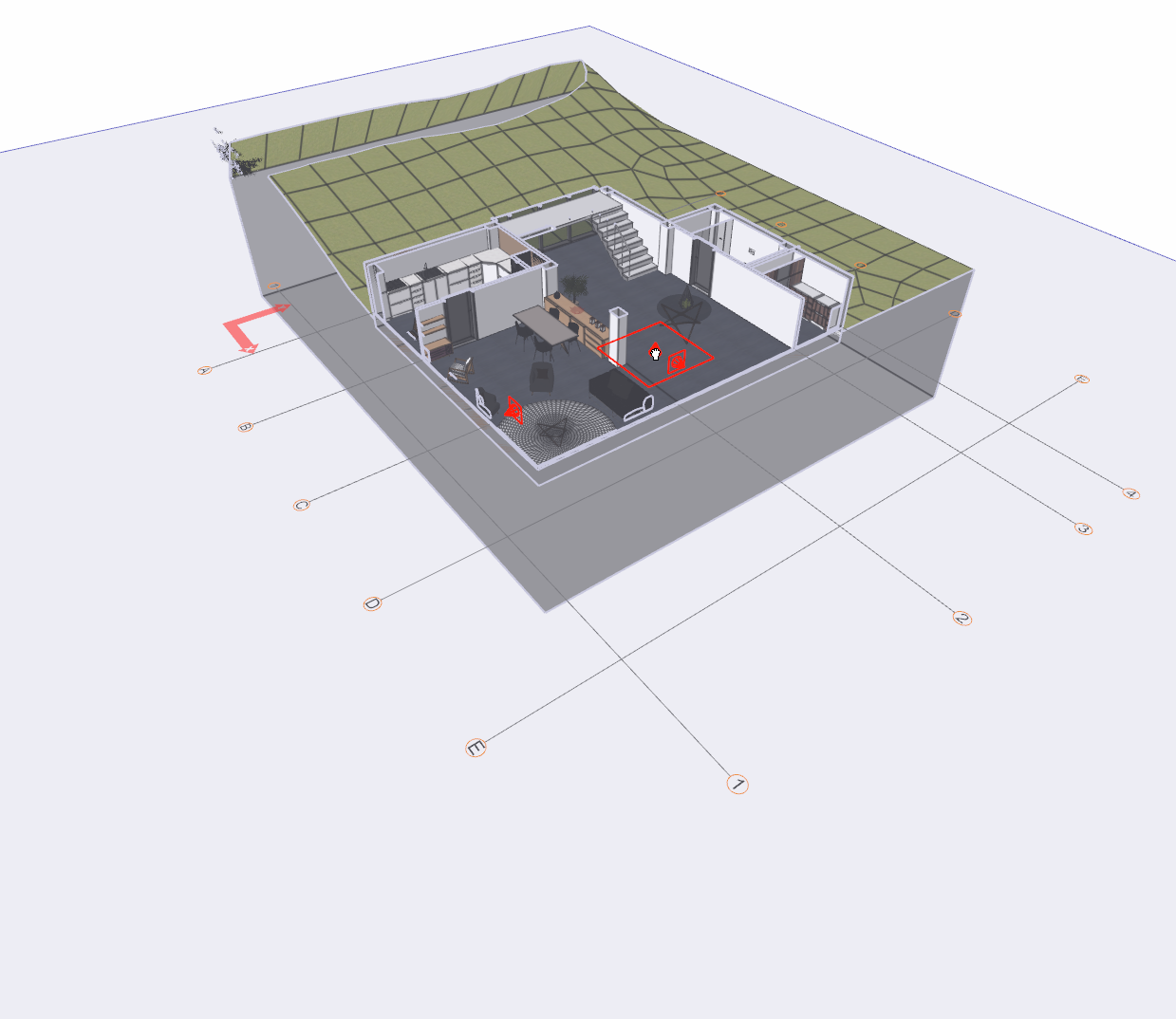

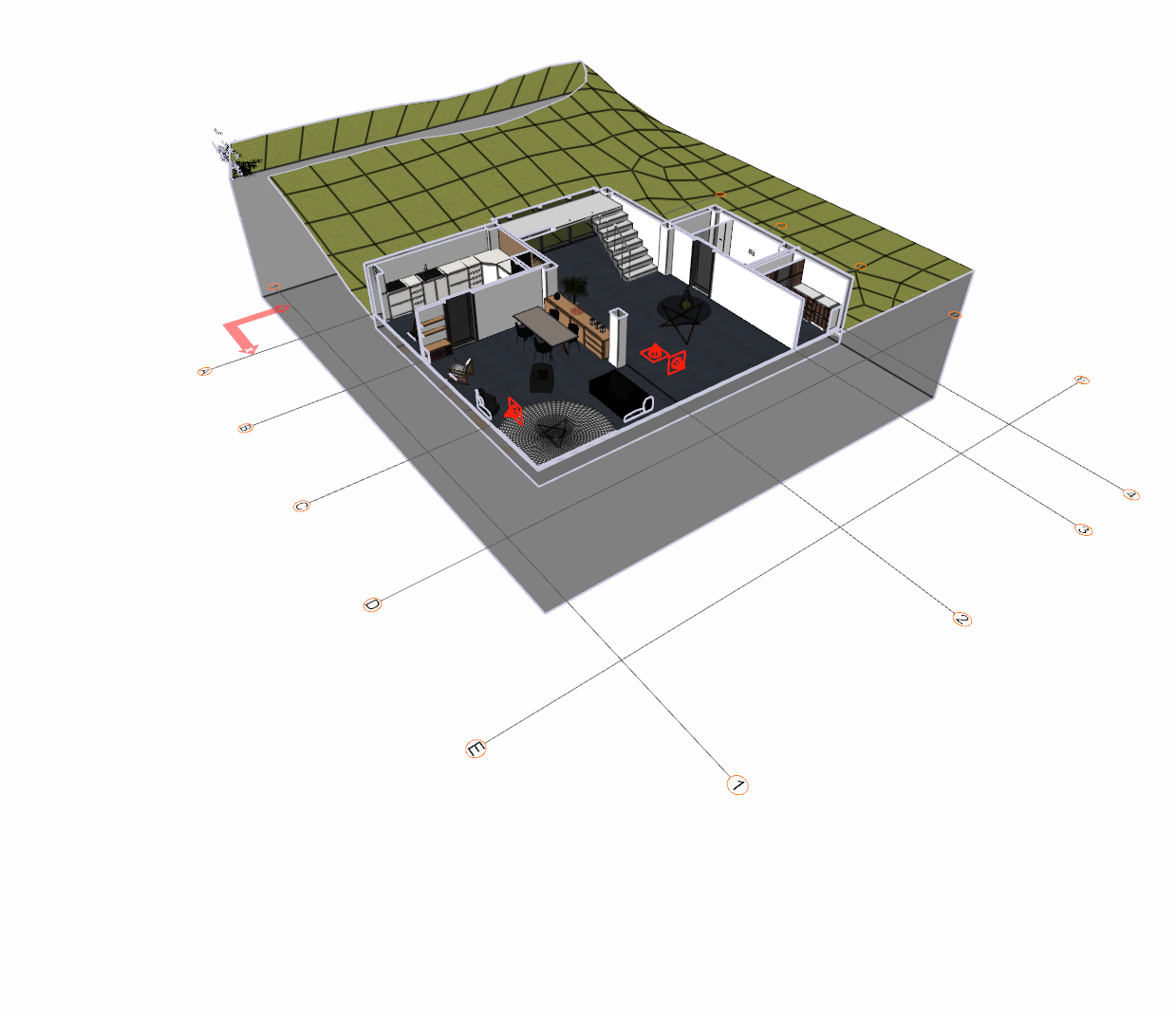

Kesme düzlemi uyguladıktan sonraki perspektif görünüm

Verandaya paralel oluşturulan kesme düzlemine farenin sol tuşu ile tıklayın. Kesme düzelmemi belirecektir.

Kesme düzlemi işaretine farenin sol tuşu ile tekrar tıklayın ve basılı tutarak farenizi hareket ettirin.
Farenizin hareketine bağlı olarak kesim noktanız değişecektir.
