Korkuluk Ayarları
Korkuluk Ayarları komutuyla korkuluk kotu, tipi, materyali, küpeşte, dikme ve plaka ayarlarına ulaşılır.

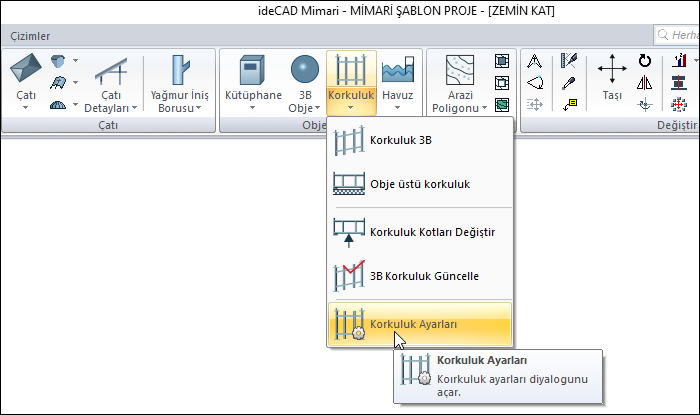

Korkuluk Ayarları Komutunun Yeri
Ribbon menü Giriş sekmesi Objeler başlığı altından ulaşabilirsiniz.

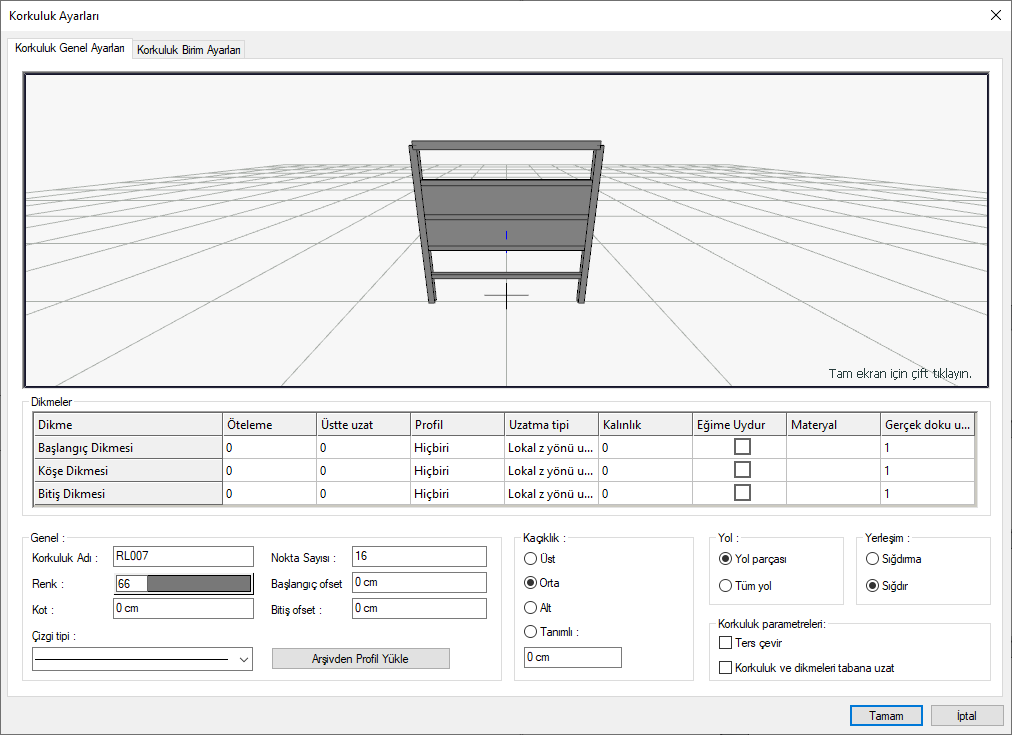

Korkuluk Genel Ayarları Sekmesi
Özellikler |
|---|

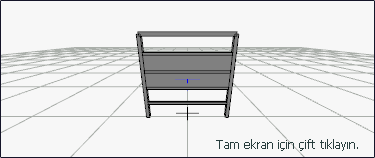

Korkuluk öngörüntüsü  Üzerinde çalışılan korkuluk objesinin 3 boyutlu görüntüsüdür. Fareyi sol tuşunu basılı tutup hareket ettirerek görüntüyü kendi etrafında döndürebilirsiniz. Fareyi sağ tuşuna basılı tutup hareket ettirerek görüntüyü yakınlaştırıp uzaklaştırabilirsiniz. |
Dikmeler  Başlangıç dikmesi, korkuluk objesinin ilk noktasında yerleştirilen dikey profildir. |
Öteleme  Dikmenin korkuluk objesinden uzaklığını ayarlar. Negatif ve pozitif değere göre dikme, sola ve sağa ötelenir. |
Üstte uzat  Sağda tabloda Uzatma tipi Z yönü seçildiğinde işlev kazanan bu sütun, dikme elemanın üstten ne kadar uzayacağını veya kısalacağını belirler. Pozitif değer üstten uzayacak, negatif değer ise kısalacak anlamındadır. |
Profil  Dikme objesinin kesitini belirleyen sütundur. Listeden uygun olan bir profil seçilir. |
Uzatma tipi  3 boyutlu profilin hangi yöntemle uzatılacağını belirleyen sütundur. Lokal z yönü uzatma: Bu yöntem, yatay düzlemde 2B olarak tanımlı bir kesitin z lokal eksen yönünde uzatılması ile profil elde edilmesini sağlayan yöntemdir. |
Kalınlık  Uzatma tipi x ya da y yönü seçilen profil elemanının kalınlığı bu sütunda verilir. |
Materyal  Listeden ilgili profil için kullanılacak materyal seçilir. |
Gerçek doku uzunluğu  Kullanılan materyalin doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve ilgili duvarlar üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. Her yüzey için ayrı ayrı belirlenebilir. |
Korkuluk adı  Korkuluklara program varsayılan olarak bir isim verecektir. Bu satırda korkuluğun ismi görülür, istenirse başka bir isim verilebilir. |
Renk  Korkulukların rengi tıklandığında açılan renk paletinden seçilir. |
Çizgi tipi  Korkuluk objesinin çizgi tipi, tıklandığında açılan listeden seçilir. |
Kot  Korkuluk objesinin kat tabanına göre kot değeridir. Negatif ya da pozitif değere göre korkuluk, yukarı ya da aşağı ötelenir. |
Nokta sayısı  Korkuluk ve dikmelerde, döndürülmüş obje yöntemi ile oluşturulan dikey profillerin kenar sayısını belirler. Büyük değer daha yoğun bir dairelik elde edilmesine olanak verir. Varsayılan değer uygundur. |
Başlangıç ofset  Başlangıç dikmesini girilen değer kadar ofsetler. |
Bitiş ofset  Bitiş dikmesini girilen değer kadar ofsetler. |
Arşivden yükle  Daha önce hazırlanıp diske ya da proje kaydedilmiş profil çeşitlerini projeye çağırır. |
Kaçıklık  Korkuluğun tutuş noktası seçilir. Üst, orta, alt ve tanımlı seçeneklerinden biri seçilir. |
Yol  Korkuluk objesinin yerleştirme işleminde yerleşim, tüm yol (tüm çizgi) boyunca mı, yoksa her bir yol parçası (çizgi parçası) boyunca mı olacağını düzenleyen seçenektir. Tüm yol seçilirse, yerleşim yöntemi olarak belirtilen yöntem, yolun tamamı için uygulanır. Yol parçası seçilirse, seçilen yöntem, ara parçaların her birinde uygulanır. |
Yerleşim  Korkuluk objesinin yerleştirme işleminde, yerleşimin yol boyunca sığdırılarak mı yapılacağı, yoksa, sonda artık kalmasına izin verilerek mi düzenleneceğini belirleyen seçenektir. Sığdır seçildiğinde, korkuluk profilleri aralık gözetmeksizin yol boyunca eşit dağılacak şekilde oluşturulur. Sığdırma seçeneği işaretlenirse, her bir korkuluk profili, kendisi için tanımlanmış mesafelerle oluşturulur ve sonda ne kadar aralık kalırsa öyle bırakılır. |
Ters çevir  Bu seçenek korkuluğun kendi düzlemine göre simetrisini alır. |
Korkuluk ve dikmeleri tabana uzat  Obje tabanlı çizilen ve kot değeri verilen korkuluklarda, dikey korkuluk ve dikmelerin, belirli bir tabana otomatik uzatılması işlemini gerçekleştirir. Bu işlem, özelikle merdivenlerde kıvrımlı kısımdan sahanlık kısmına doğru oluşacak olan kot farklıklarında, korkuluk dikmelerinin sahanlık üzerine uzatılmasını sağlar. |

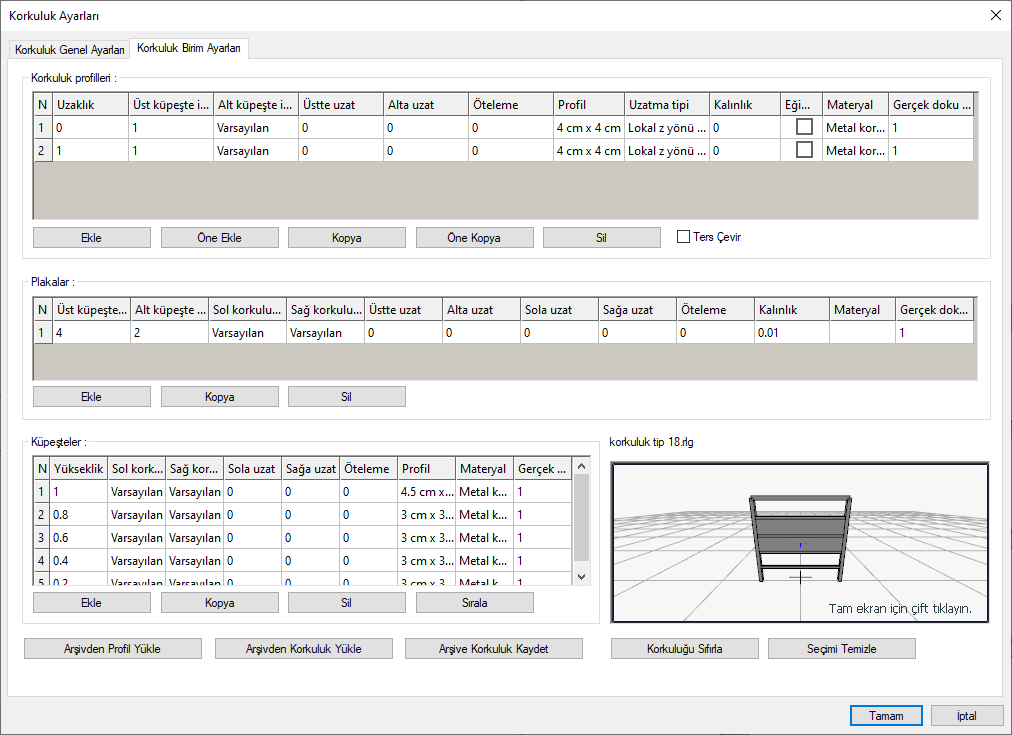

Korkuluk Birim Ayarları
Özellikler |
|---|
Korkuluk profilleri  Korkuluk bu tabloda yapılır. Her bir korkuluk profili tabloda bir satır olarak tanımlanır. |
Plakalar  Korkuluk ve küpeşteler arasında bulunan plakalar bu tablo yardımıyla tanımlanır. |
Küpeşteler  Küpeşteler bu tabloda yapılır. Her bir küpeşte profili tabloda bir satır olarak tanımlanır. |
Arşivden profil yükle  Daha önce hazırlanıp profil klasörüne ya da projeye kaydedilmiş profil çeşitlerini projeye çağırır. |
Arşivden korkuluk yükle  Daha önce hazırlanıp korkuluk klasörüne ya da projeye kaydedilmiş korkuluk çeşitlerini projeye çağırır. |
Arşive korkuluk kaydet  Hazırlanan korkuluk sistemini korkuluk klasörüne kaydeder. |
Korkuluğu sıfırla  Tanımlanmış tüm korkuluk sistemini tabloyu temizleyerek siler. |
Seçimi temizle  Tabloda seçilen herhangi bir eleman 3 boyutlu görüntüde yeşil bir renkte izlenir. Bu komut o seçimi kaldırır. |
Korkuluk öngörüntüsü  Üzerinde çalışılan korkuluk objesinin 3 boyutlu görüntüsüdür. Fareyi sol tuşunu basılı tutup hareket ettirerek görüntüyü kendi etrafında döndürebilirsiniz. Fareyi sağ tuşuna basılı tutup hareket ettirerek görüntüyü yakınlaştırıp uzaklaştırabilirsiniz. |

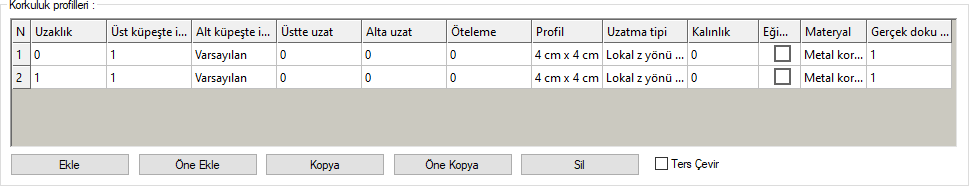

Korkuluk Profilleri Bölümü
Özellikler |
|---|
N  Korkuluk profillerinin numarasıdır ve tanımladıkça tabloda satır numarasına denk gelecektir. Korkuluk profilleri numaraları soldan sağa 1’den başlayarak verilir. Buna göre tanımlanan korkuluk sisteminde, soldaki ilk profil, 1 nolu korkuluk olacaktır. Tanımladıkça sağa doğru numara artacaktır. |
Uzaklık  İki korkuluk profili arasında kalan mesafe verilir. |
Üst küpeşte indeksi  Korkuluk profilinin, üstten hangi küpeşte profiline kadar uzatılacağı veya üstten hangi küpeşte profilinde kesileceği bu sütunda verilir. Altta tabloda tanımlanan küpeşte profilleri kendi sistemi içerisinde numaralıdır. Bu sütunda bir küpeşte profili numarası seçilir. Numara verilmesi yerine, varsayılan seçilmesi genelde birbirine denk gelecek şekilde sistemi oluşturur. Bunun dışındaki korkuluk sistemi için ilgili küpeşte profilinin indeks numarasını belirten uygun bir numara seçilir. |
Alt küpeşte indeksi  Korkuluk profilinin, alttan hangi küpeşte profiline kadar uzatılacağı veya alttan hangi küpeşte profilinde kesileceği bu sütunda verilir. Altta tabloda tanımlanan küpeşte profilleri kendi sistemi içerisinde numaralıdır. Bu sütunda bir küpeşte profili numarası seçilir. Numara verilmesi yerine, varsayılan seçilmesi genelde birbirine denk gelecek şekilde sistemi oluşturur. Bunun dışındaki korkuluk sistemi için ilgili küpeşte profilinin indeks numarasını belirten uygun bir numara seçilir. |
Üstte uzat  Korkuluk profilinin üstten ne kadar uzayacağını veya kısalacağını belirler. Pozitif değer uzayacak, negatif değer ise kısalacak anlamındadır. |
Alta uzat  Korkuluk profilinin alttan ne kadar uzayacağını veya kısalacağını belirler. Pozitif değer uzayacak, negatif değer ise kısalacak anlamındadır. |
Öteleme  Korkuluk profilinin sistemden uzaklığını ayarlar. Negatif ve pozitif değere göre korkuluk profili, öteye veya geriye ötelenir. |
Profil  Korkuluk profilinin kesitini belirleyen sütundur. Listeden uygun olan bir profil seçilir. |
Uzatma tipi  3 boyutlu profilin hangi yöntemle uzatılacağını belirleyen sütundur. Lokal z yönü uzatma: Bu yöntem, yatay düzlemde 2B olarak tanımlı bir kesitin z lokal eksen yönünde uzatılması ile profil elde edilmesini sağlayan yöntemdir. |
Kalınlık  Uzatma tipi x ya da y yönü seçilen profil elemanının kalınlığı bu sütunda verilir. |
Materyal  Listeden ilgili profil için kullanılacak materyal seçilir. |
Gerçek doku uzunluğu  Kullanılan materyalin doku uzunluğu girilir. Örneğin; 1girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve ilgili duvarlar üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |
Ekle  Tabloya yeni bir korkuluk profili ekler. |
Öne ekle  Tabloda imlecin bulunduğu satırın üstüne yeni bir korkuluk profili ekler. |
Kopya  Tabloda imlecin bulunduğu satırdaki değerleri kopyalayarak en alta yeni bir korkuluk profili ekler. |
Öne kopya  Tabloda imlecin bulunduğu satırdaki değerleri kopyalayarak, imlecin bulunduğu satırın üstüne yeni bir korkuluk profili ekler. |
Sil  Tabloda imlecin bulunduğu satırdaki profili siler. |
Ters çevir  Kullanılan profilin dikeyde ortasından geçen eksene göre simetrisini alır. |

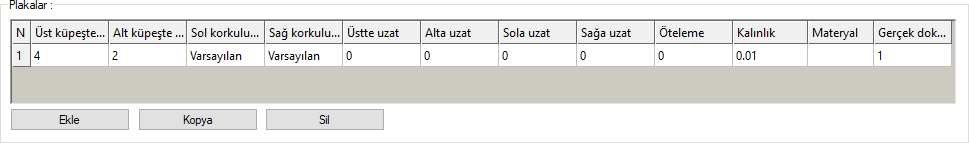

Plakalar Bölümü
Özellikler |
|---|
N  Plakaların numarasıdır ve tanımladıkça tabloda satır numarasına denk gelecektir. |
Üst küpeşte indeksi  Plakanın, üstten hangi küpeşte profiline kadar uzatılacağı veya üstten hangi küpeşte profilinde kesileceği bu sütunda verilir. Altta tabloda tanımlanan küpeşte profilleri kendi sistemi içerisinde numaralıdır. Bu sütunda bir küpeşte profili numarası seçilir. Numara verilmesi yerine, varsayılan seçilmesi genelde birbirine denk gelecek şekilde sistemi oluşturur. Bunun dışındaki plaka sistemi için ilgili küpeşte profilinin indeks numarasını belirten uygun bir numara seçilir. |
Alt küpeşte indeksi  Plakanın, alttan hangi küpeşte profiline kadar uzatılacağı veya alttan hangi küpeşte profilinde kesileceği bu sütunda verilir. Altta tabloda tanımlanan küpeşte profilleri kendi sistemi içerisinde numaralıdır. Bu sütunda bir küpeşte profili numarası seçilir. Numara verilmesi yerine, varsayılan seçilmesi genelde birbirine denk gelecek şekilde sistemi oluşturur. Bunun dışındaki plaka sistemi için ilgili küpeşte profilinin indeks numarasını belirten uygun bir numara seçilir. |
Sol korkuluk indeksi  Plakanın, soldan hangi korkuluk profiline kadar uzatılacağı veya soldan hangi korkuluk profilinde kesileceği bu sütunda verilir. Üstte tabloda tanımlanan korkuluk profilleri kendi sistemi içerisinde numaralıdır. Bu sütunda bir korkuluk profili numarası seçilir. Numara verilmesi yerine, varsayılan seçilmesi genelde birbirine denk gelecek şekilde sistemi oluşturur. Bunun dışındaki plaka sistemi için ilgili korkuluk profilinin indeks numarasını belirten uygun bir numara seçilir. |
Sağ korkuluk indeksi  Plakanın, sağdan hangi korkuluk profiline kadar uzatılacağı veya sağdan hangi korkuluk profilinde kesileceği bu sütunda verilir. Üstte tabloda tanımlanan korkuluk profilleri kendi sistemi içerisinde numaralıdır. Bu sütunda bir korkuluk profili numarası seçilir. Numara verilmesi yerine, varsayılan seçilmesi genelde birbirine denk gelecek şekilde sistemi oluşturur. Bunun dışındaki plaka sistemi için ilgili korkuluk profilinin indeks numarasını belirten uygun bir numara seçilir. |
Üstte uzat  Plakanın üstten ne kadar uzayacağını veya kısalacağını belirler. Pozitif değer uzayacak, negatif değer ise kısalacak anlamındadır. |
Alta uzat  Plakanın alttan ne kadar uzayacağını veya kısalacağını belirler. Pozitif değer uzayacak, negatif değer ise kısalacak anlamındadır. |
Sola uzat  Plakanın soldan ne kadar uzayacağını veya kısalacağını belirler. Pozitif değer uzayacak, negatif değer ise kısalacak anlamındadır. |
Sağa uzat  Plakanın sağdan ne kadar uzayacağını veya kısalacağını belirler. Pozitif değer uzayacak, negatif değer ise kısalacak anlamındadır. |
Öteleme  Plakanın sistemden uzaklığını ayarlar. Negatif ve pozitif değere göre plaka, öteye veya geriye ötelenir. |
Kalınlık  Uzatma tipi x ya da y yönü seçilen profil elemanının kalınlığı bu sütunda verilir. |
Materyal  Listeden ilgili profil için kullanılacak materyal seçilir. |
Gerçek doku uzunluğu  Kullanılan materyalin doku uzunluğu girilir. Örneğin; 1girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve ilgili duvarlar üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |
Ekle Tabloya yeni bir plaka ekler. |
Kopya Tabloda imlecin bulunduğu satırdaki değerleri kopyalayarak en alta yeni bir plaka ekler. |
Sil Tabloda imlecin bulunduğu satırdaki plakayı siler. |

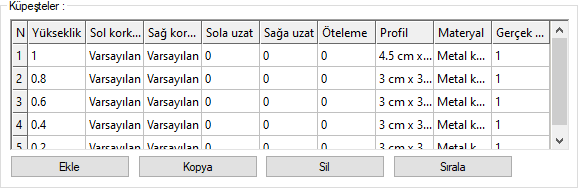

Küpeşteler Bölümü
Özellikler |
|---|
N  Küpeşte profillerinin numarasıdır ve tanımladıkça tabloda bir satır numarasına denk gelecektir. Küpeşte profil numaraları üstten alta doğru 1’den başlayarak verilir. Buna göre tanımlanan küpeşte sisteminde, üstteki ilk satır, 1 nolu küpeşte profili olacaktır. Tanımladıkça alta doğru numara artacaktır. |
Yükseklik  Küpeşte profilinin tabana göre kot değeridir. En üstteki küpeşte en büyük kot değerine sahiptir ve 1. satırdadır. |
Sol korkuluk indeksi  Küpeşte profilinin, soldan hangi korkuluk profiline kadar uzatılacağı veya solda hangi korkuluk profilinde kesileceği bu sütunda verilir. Diyalogda üstte bulunan tabloda tanımlanan korkuluk profilleri, kendi sistemi içerisinde zaten numaralıdır. Bu sütunda bir korkuluk profili numarası seçilir. Numara verilmesi yerine varsayılan seçilmesi genelde birbirine denk gelecek şekilde sistemi oluşturur. Bunun dışındaki tanımlanacak olan küpeşte sistemi için ilgili korkuluk profilinin indeks numarasını belirten uygun bir numara listeden seçilir. |
Sağ korkuluk indeksi  Küpeşte profilinin, sağdan hangi korkuluk profiline kadar uzatılacağı veya sağda hangi korkuluk profilinde kesileceği bu sütunda verilir. Diyalogda üstte bulunan tabloda tanımlanan korkuluk profilleri, kendi sistemi içerisinde zaten numaralıdır. Bu sütunda bir korkuluk profili numarası seçilir. Numara verilmesi yerine varsayılan seçilmesi genelde birbirine denk gelecek şekilde sistemi oluşturur. Bunun dışındaki tanımlanacak olan küpeşte sistemi için ilgili korkuluk profili indeks numarasını belirten uygun bir numara listeden seçilir. |
Sola uzat  Küpeşte profilinin sola ne kadar uzayacağını veya soldan ne kadar kısalacağını belirler. Pozitif değer uzayacak, negatif değer ise kısalacak anlamındadır. |
Sağa uzat  Küpeşte profilinin sağa ne kadar uzayacağını veya sağdan ne kadar kısalacağını belirler. Pozitif değer uzayacak, negatif değer ise kısalacak anlamındadır. |
Öteleme  Küpeşte profilinin sistemden uzaklığını ayarlar. Negatif ve pozitif değere göre küpeşte profili, öteye veya geriye ötelenir. |
Profil  Küpeşte profilinin kesitini belirleyen sütundur. Listeden uygun olan bir profil seçilir. |
Materyal  Listeden ilgili profil için kullanılacak materyal seçilir. |
Gerçek doku uzunluğu  Kullanılan materyalin doku uzunluğu girilir. Örneğin; 1girilirse seçilen materyal dokusu genişliği 1 birim olarak alınır ve ilgili duvarlar üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |
Ekle Tabloya en alta yeni bir küpeşte profili ekler. |
Kopya Tabloda imlecin bulunduğu satırdaki değerleri kopyalayarak en altta yeni bir küpeşte profili ekler. |
Sil Tabloda imlecin bulunduğu satırdaki küpeşte profilini siler. |
Sırala  Tanımlanan küpeşte profillerini, verilen yükseklik değerlerine göre üstten alta doğru numaralandıracak şekilde sıralar. |
