3B Korkuluk komutuyla çizim esnasında her düğüm noktasına kot değeri verilerek korkuluk çizilir.

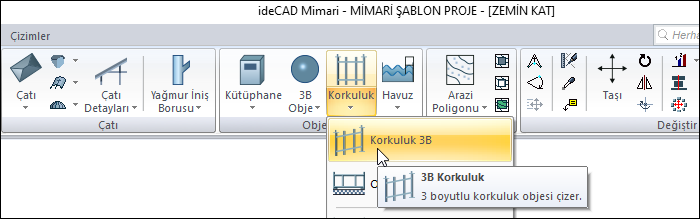

Korkuluk 3B Komutunun Yeri
Ribbon menü Giriş sekmesi Objeler başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Korkuluk 3B ikonunu tıklayın.
-
Korkuluk toolbarı ekrana gelecek bununla birlikte Rota Bölümleri adında yardımcı bir toolbar daha açılacaktır.
-
Rota Bölümleri toolbarında korkuluk hattını düz, dairesel ve eğri formda çizmeyi sağlayan ikonlar bulunur.
-
Uygun ikonu (varsayılan düz çizgi ikonu seçilidir) tıklayın.
-
Çizim alanında korkuluk elemanın 1. noktasını farenin sol tuşu ile tıklayarak belirleyin.
-
Tıklanan noktanın Kot değerini verebileceğiniz bir diyalog açılacaktır.
-
Diyalogda kot değerini verin ve Tamam butonunu tıklayın.
-
Bu aşamada klavyeden boşluk tuşuna basarsanız, korkuluk elemanının kendi eksenine göre simetrisini alırsınız.
-
Çizim alanında korkuluk elemanının 2. noktasını farenin sol tuşu ile belirtin ve kot değerini girin.
-
Aynı şekilde, 3. ve 4. noktaları da verebilirsiniz. Bu durumda korkuluk elemanlarını sürekli formda devam ettirmiş olursunuz.
-
Farenin sağ tuşuna basarak komutu sonlandırınca korkuluk oluşacaktır.
|
İşlem adımı |
|---|
|

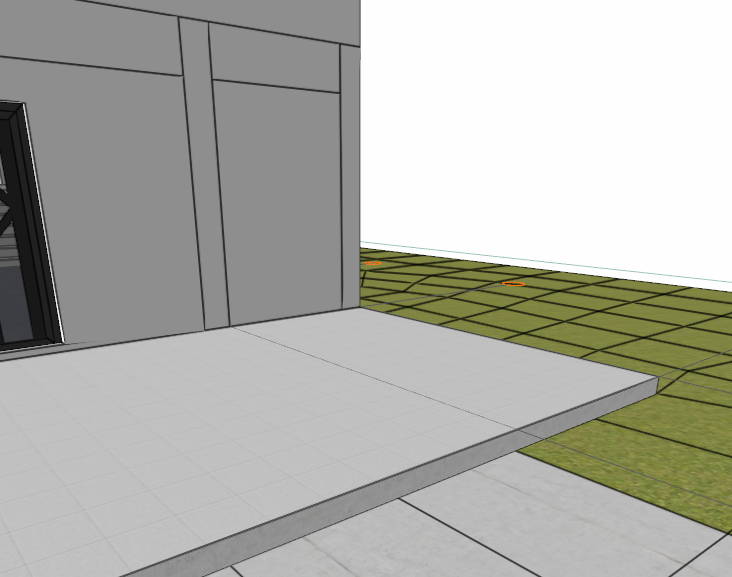

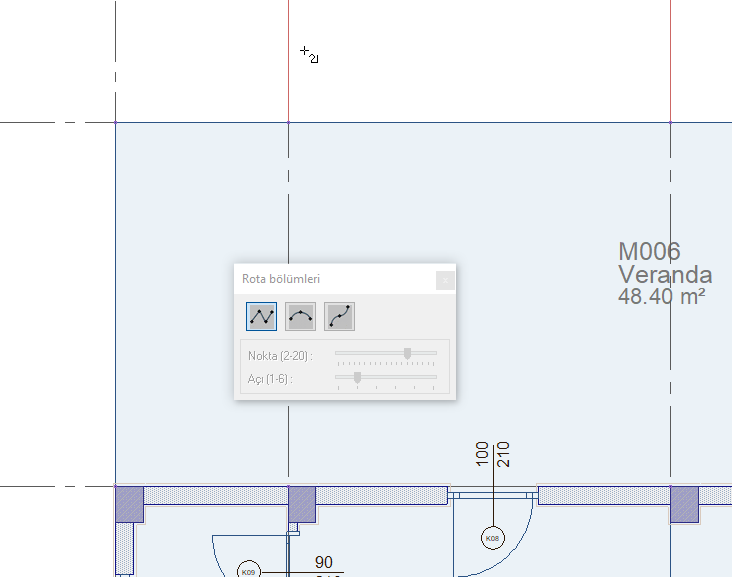

3B korkuluk oluşturmadan önce
|
|

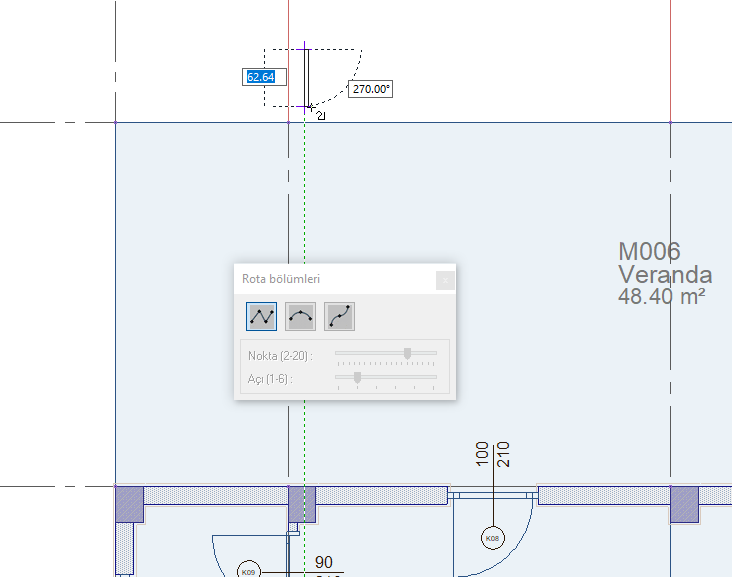

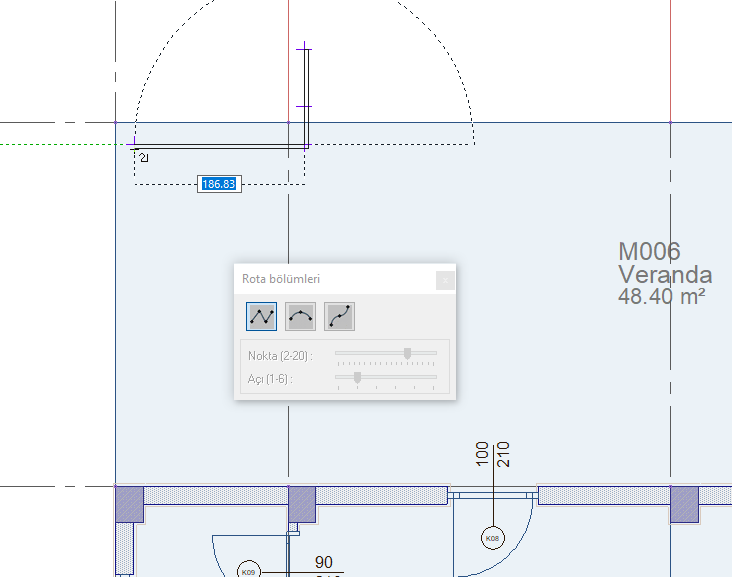

Korkuluğun birinci noktasının belirlenmesi ve farenin sol tuşu ile tıklanması
|
|

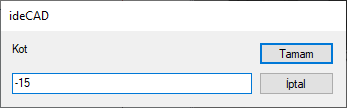

Kot değeri olarak -15 verilmesi
|
|

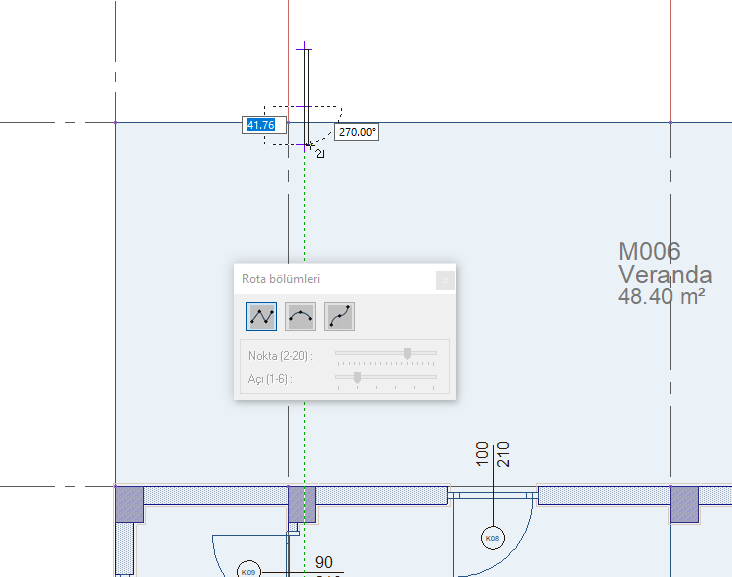

Korkuluğun ikinci noktasının belirlenmesi ve farenin sol tuşu ile tıklanması
|
|
Kot değeri olarak -15 verilmesi
|
|
Korkuluğun üçüncü noktasının belirlenmesi ve farenin sol tuşu ile tıklanması
|
|
Kot değeri olarak 0 verilmesi
|
|
Korkuluğun dördüncü noktasının belirlenmesi ve farenin sol tuşu ile tıklanması
|
|
Kot değeri olarak 0 verilmesi
|
|

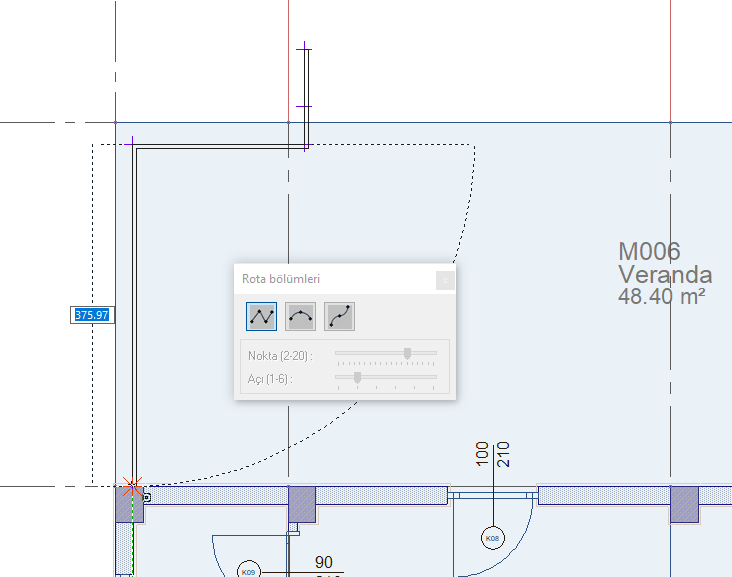

Korkuluğun beşinci noktasının belirlenmesi ve farenin sol tuşu ile tıklanması
|
|
Kot değeri olarak 0 verilmesi
|
|

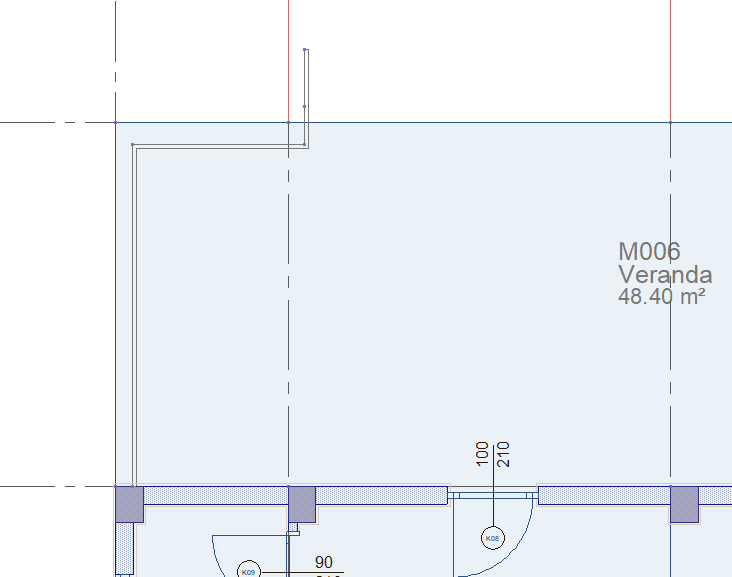

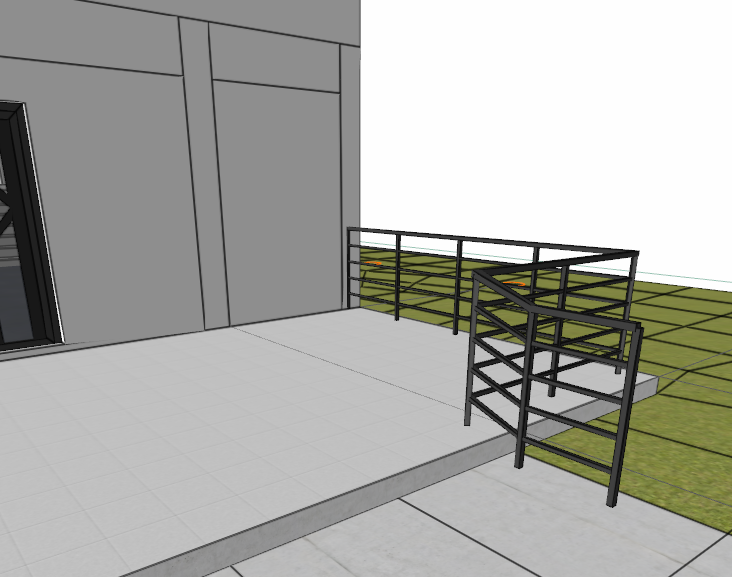

Farenin sağ tuşuna tıklayarak korkuluğun tamamlanması
|
