Kiriş Betonarme Tasarım Parametreleri
Kiriş Parametreleri komutu ile Betonarme Kiriş Tasarımında kullanılan tasarım parametreleri belirlenir. Paspayı, kenetlenme boyu, maksimum ve minimum etriye aralığı ve donatı oranı vb. parametreler kiriş parametreleri penceresinden belirlenir. Kirişlerde gereken donatının fiber modeli ile hesaplanması seçeneği de bu pencerede bulunur.
Kiriş Parametreleri Diyaloğunun Yeri

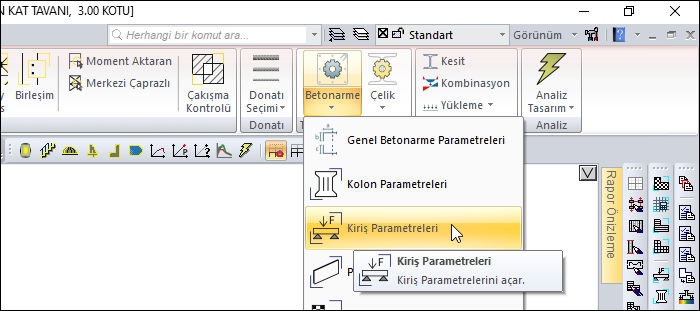

Ribbon menü Analiz ve Tasarım sekmesi Tasarım Parametreleri başlığı altından Kiriş Parametreleri komutuna tıklayarak Kiriş Parametreleri diyaloğuna ulaşabilirsiniz.

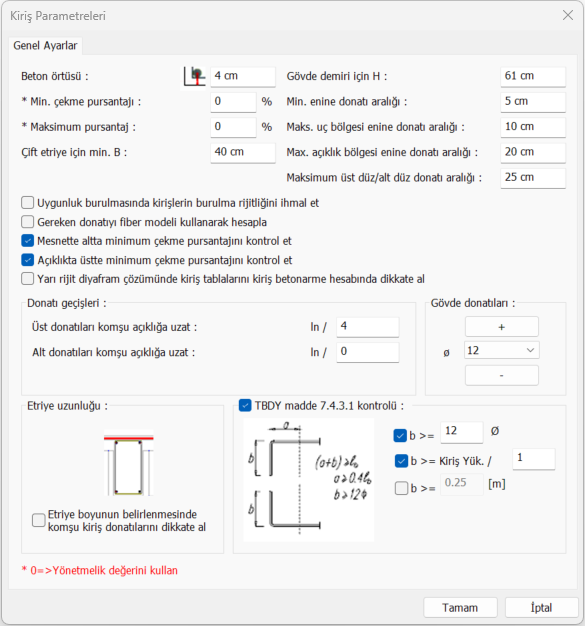

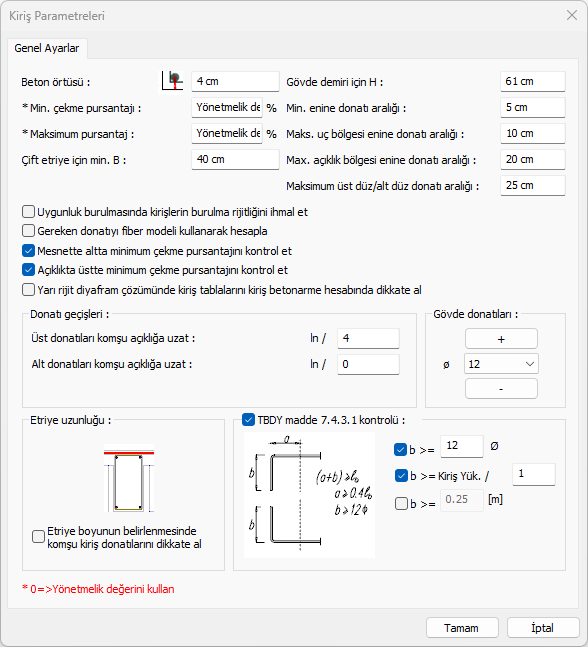

Kiriş Parametreleri
Betonarme tasarımda ve donatı yerleştirilmesi aşamasında hangi kriterlere uyulacağı parametreler ile belirlenir.
Özellikler |
|---|
Beton örtüsü  Kiriş içindeki çekme veya basınç donatısının ağırlık merkezinden betonun dış yüzüne olan mesafesidir. |
Min. çekme pursantajı  Kirişte çekme bölgesine konulacak minimum donatıyı belirleyen parametredir. Bu parametre kirişte açıklığında alta ve kiriş mesnetinde üstte kullanılır. Donatı, hiçbir koşulda bu parametreyle belirlenen sınırdan daha az seçilmez. |
Maksimum pursantaj  Kirişe konulacak çekme donatısının(mesnette üst donatı, açıklıkta alt donatı) üst sınırını belirler. Donatı hiçbir koşulda bu parametreyle belirlenen sınırdan fazla seçilmez. Sınırdan daha fazla donatı gerekmesi durumunda ideCAD maksimum pursantajın fazla olduğu kiriş için “kesit yetersiz” mesajı verir. |
Çift etriye için min. B  Kiriş genişliği bu parametreyle karşılaştırılır. Kiriş genişliği bu parametrede yazan minimum genişlik değerini aşmadığı sürece kirişler çift kollu bir etriye ile donatılandırılırlar. Aksi durumda 2 adet çift kollu etriye ile donatılandırılırlar. Donatılandırma projede bulunan tüm kirişler için yapılır. Ayrıca, Kiriş Ayarları diyalogunda Statik/Betonarme sekmesinde Çift Etriye seçeneği işaretlenirse, Çift Etriye İçin Min B parametresine bakılmadan o kiriş çift etriye ile donatılandırılır. Başka bir deyişle bu ayar hangi kiriş veya kirişler için yapıldıysa sade o kiriş ve kirişlere çift etriye atılır. |
Gövde demiri için H  Kiriş yüksekliği bu parametrede yazan değerden fazla ise kirişe gövde donatısı yerleştirilir. |
Min. enine donatı aralığı  Kiriş sarılma bölgesine konulacak etriyenin aralığı bu parametrede belirtilen değerden az olmayacak şekilde seçilir. |
Maks. uç bölgesi enine donatı aralığı  Kiriş sarılma bölgesine konulacak etriyenin aralığı bu parametrede belirtilen değerden fazla olmayacak şekilde seçilir. |
Maks. açıklık bölgesi enine donatı aralığı  Kiriş açıklık bölgesine konulacak etriyenin aralığı bu parametrede belirtilen değerden fazla olmayacak şekilde seçilir. |
Maks. montaj + düz aralığı  Kiriş genişliği bu satırda yazılan değere bölünür ve kirişe konulacak minimum montaj veya düz donatı aralığı bu değere göre belirlenir. Kirişe her koşulda en iki adet 12’lik düz ve montaj donatısı konulur. Çift etriye durumlarında veya 2 adetten fazla sayıda donatı getiren durumlarda düz ve montaj sayısı olabildiğince aynı adette seçilir. Örneğin 4 adet montaj gerektiren bir kirişte düz donatı da 4 adet atılmaya çalışılır. |
Gövde donatıları  Kullanıcı, kirişlere konulacak gövde donatılarının çapını belirler. |
Askı donatısı hesabında mevcut etriyeleri dikkate al  Saplanan - taşıyan kirişlerin mesnet bölgesinde teşkil edilecek olan askı donatısı hesabı ile ilgili seçenektir. Askı donatısı etriye olarak çizilmektedir |
Uygunluk burulmasında kirişlerin burulma rijitliğini ihmal et  İşaretlenmesi halinde uygunluk burulması hesabı yapılan kirişlerde kiriş burulma rijitliği ihmal edilir, kiriş burulma atalet momentleri sıfır alınır. |
Gereken donatıyı fiber modeli kullanarak hesapla  İşaretlenmesi halinde betonarme kirişlerde gerekli olan boyuna donatı alanı, kiriş enkesitinde uygun beton ve donatı modelleri ile kesit hücreleri (lif, fiber) tanımlanarak hesaplanır. |
Mesnette altta minimum çekme pursantajını kontrol et  İşaretlenmesi halinde mesnette altta minimum çekme pursantajı kontrol edilir. |
Açıklıkta üstte minimum çekme pursantajını kontrol et  İşaretlenmesi halinde açıklıkta üstte minimum çekme pursantajı kontrol edilir. |
Üst donatıları komşu açıklığa uzat  Üst donatıları mesnette birleştirilen sürekli kirişlerin, komşu kiriş içerisine uzatılacak parçasının, kiriş temiz açıklığa bağlı değeri bu satırdan belirlenir. |
Alt donatıları komşu açıklığa uzat  Alt donatıları mesnette birleştirilen sürekli kirişlerin, komşu kiriş içerisine uzatılacak parçasının, kiriş temiz açıklığa bağlı değeri bu satırdan belirlenir. |

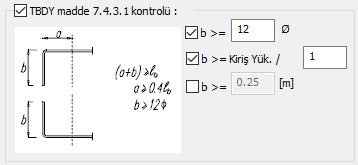

TBDY madde 7.4.3.1 kontrolü  TBDY madde 7.4.3.1 kontrolü yapılacaksa bu seçeneği işaretlenir.. Bu kontrolle, kenar kolonların içerisine uzatılan kiriş boyuna donatıların yeterliliği kontrol edilir. Şemada minimum koşullar yazılmıştır ve isternirse değiştirebilir. |
Etriye boyunun belirlenmesinde komşu kiriş donatılarını dikkate al  Kiriş etriyesinin boyu hesaplanırken üstte montaj ile altta düz donatıyı saracak şekilde yerleştirileceği düşünülür. Bu seçenek işaretlendiğinde üst montajla birlikte varsa komşu kirişten gelen düz donatıların da etriye içine girdiği kabul edilir. Bunun sonucunda etriye boyu üstte komşu girişten gelecek donatılar için pay bırakılmış olarak hesaplanır ve açılımda o şekilde çizilir. |
