Kazık Betonarme Tasarım Parametreleri
Kazık Parametreleri komutu ile Betonarme Radye Temel ile birlikte modellenen Betonarme Kazık Tasarımında kullanılan tasarım parametreleri belirlenir. Paspayı, maksimum ve minimum donatı oranı, kazık tipi (sürtünme kazığı, uç kazık) vb. parametreler kazık parametreleri penceresinden belirlenir.
Kazık Parametreleri Diyaloğunun Yeri

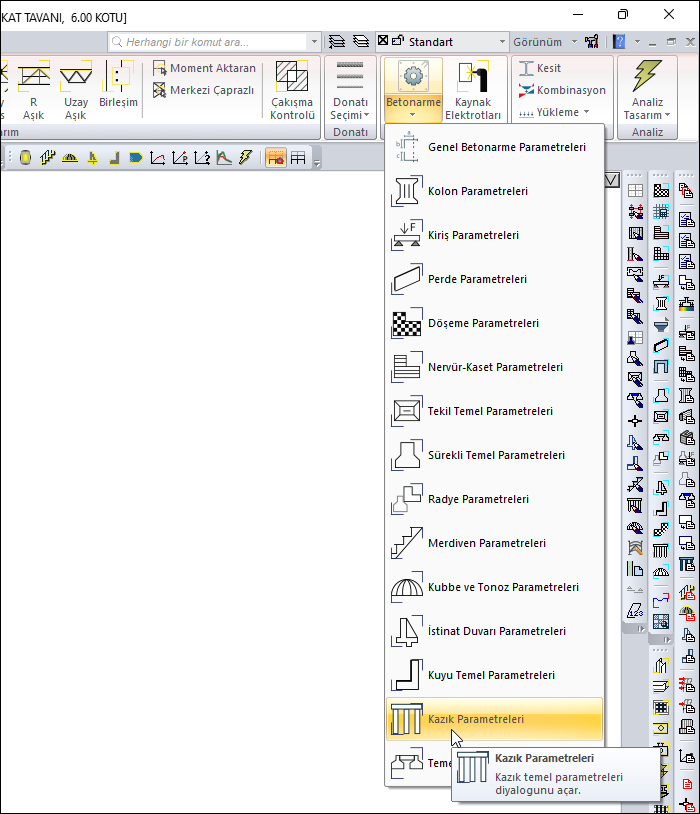

Ribbon menü Analiz ve Tasarım sekmesi Tasarım Parametreleri başlığı altından Kazık Parametreleri komutuna tıklayarak Kazık Parametreleri diyaloğuna ulaşabilirsiniz.

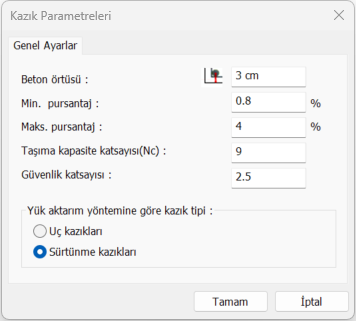

Kazık Parametreleri
Betonarme tasarımda ve donatı yerleştirilmesi aşamasında hangi kriterlere uyulacağı parametreler ile belirlenir.
Özellikler |
|---|
Beton örtüsü  Kazık içindeki çekme donatısının ağırlık merkezinden betonun dış yüzüne olan mesafesidir. |
Min. Pursantaj  Kazığa konulacak boyuna donatının minimum değerini belirleyen orandır. Kazığın brüt alanının Minimum Pursantaj parametresi ile çarpımı minimum donatı alanını belirler. Kazığa konulacak donatı bu alandan az olmayacak şekilde seçilir. |
Max. Pursantaj  Kazığa konulacak boyuna donatının maksimum değerini belirleyen orandır. Kazığın brüt alanının Maksimum Pursantaj parametresiyle ile çarpımı maksimum donatı alanını belirler. Kazığa konulması gereken donatı, bu alan ile karşılaştırılır. Kazığa konulması gereken donatı alanı fazla ise, pursantaj değerini aşan kazık için kesit yetersiz uyarısı verilir. |
Taşıma gücü kapasite katsayısı (Nc)  Kazığın taşıma gücü kapasitesini hesaplamada kullanılan taşıma kapasite katsayısı değeri girilir. |
Güvenlik katsayısı  İzin verilen toplam taşıma gücü kapasitesinin hesaplanmasında kullanılan güvenlik katsayısı değeri girilir. Qa = Qu / GüvenlikKatsayısı Qu = Kazığın nihai taşıma gücü momenti Qa = Kazığın izin verilen(emniyetli) taşıma gücü momenti |
Yük aktarımına göre kazık tipi  Kazığın uç kazık mı yoksa sürtünme kazık olarak mı tasarım yapılacağı bilgisini veriniz. |
