Çatı komutuyla çizim alanında, çatı sınırları (kapalı bir alan) çizilerek çatı oluşturulur.
Çatı Komutunun Yeri
Mimari Programda

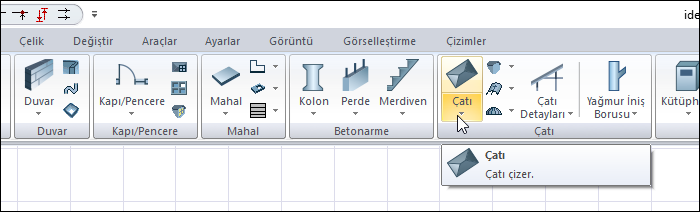

Mimari program da ribbon menü Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.
Statik Programda

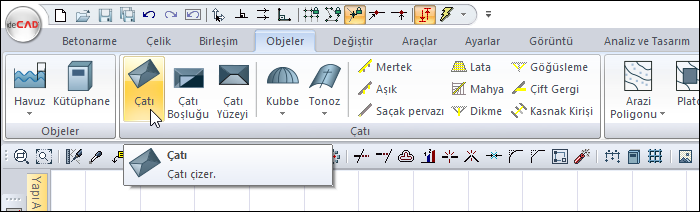

Ribbon menü Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.

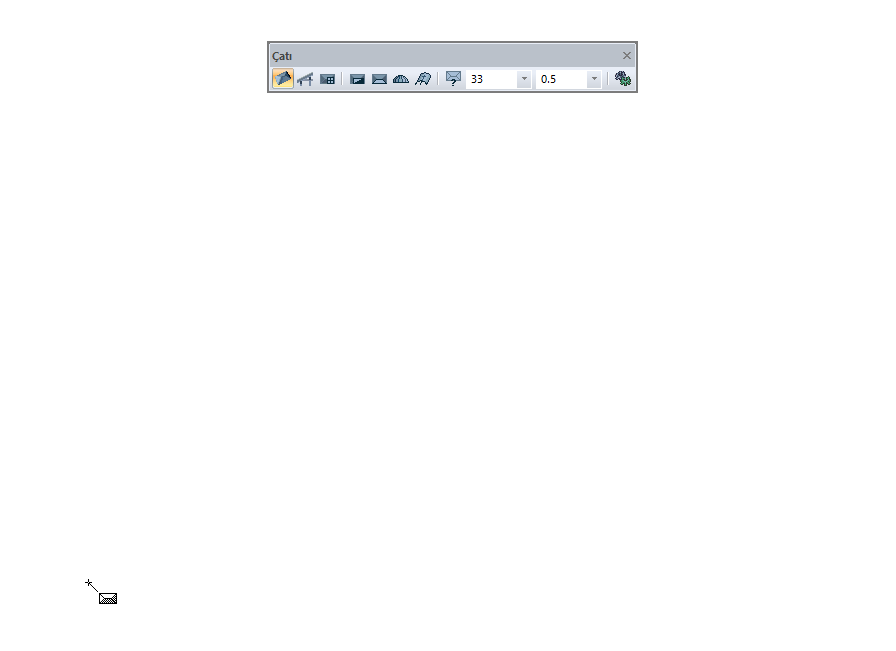

Çatı Toolbarı
İşlem Adımları
-
Ribbon menüde Çatı ikonunu tıklayın.
-
Çizim alanında farenin sol tuşunu tıklamak sureti ile çatı sınırlarını belirleyecek şekilde kapalı bir poligon oluşturun.
-
Poligonu oluştururken çatı toolbarındaki Çatı Eğimi bilgi kutusundan ilgili çatı yüzeyi için farklı çatı yüzey eğimleri girebilirsiniz. Eğimler yüzde cinsinden girilir.
-
Poligon kapatıldığında, girilen eğimlere göre çatı oluşturulacaktır.
|
İşlem adımı |
|---|
|

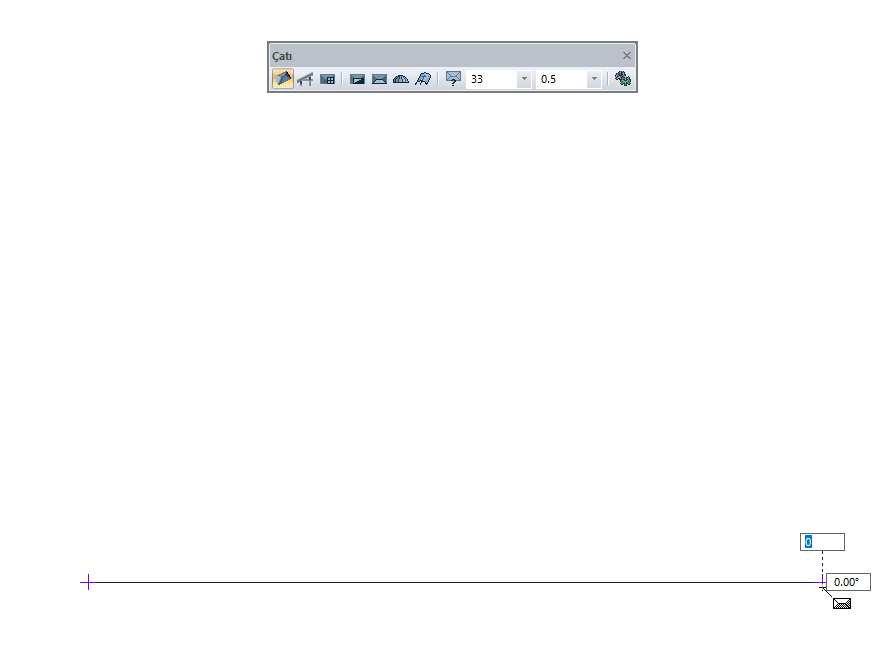

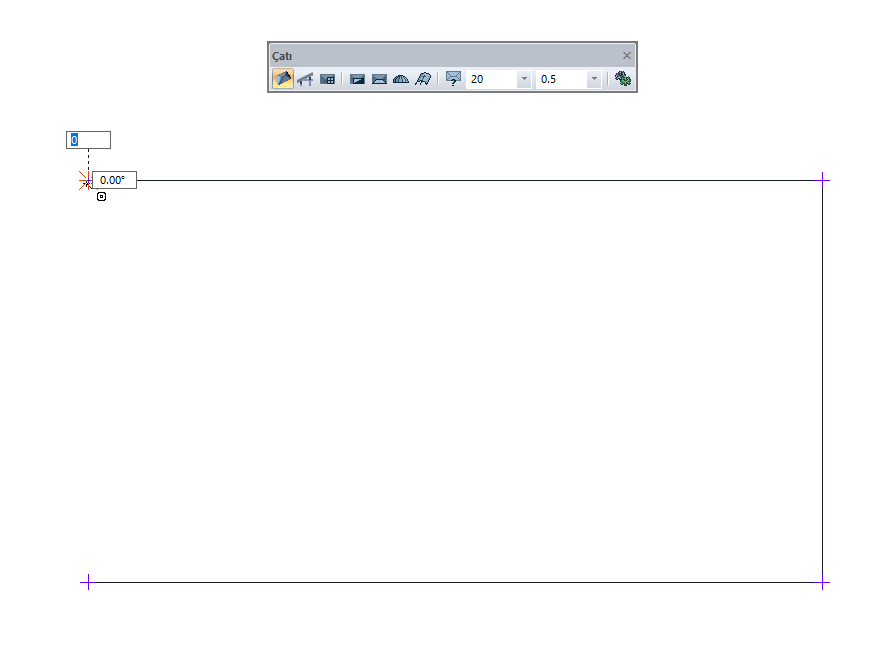

Çatı komutunda kapalı poligonun ilk noktasının belirlenmesi
|
|

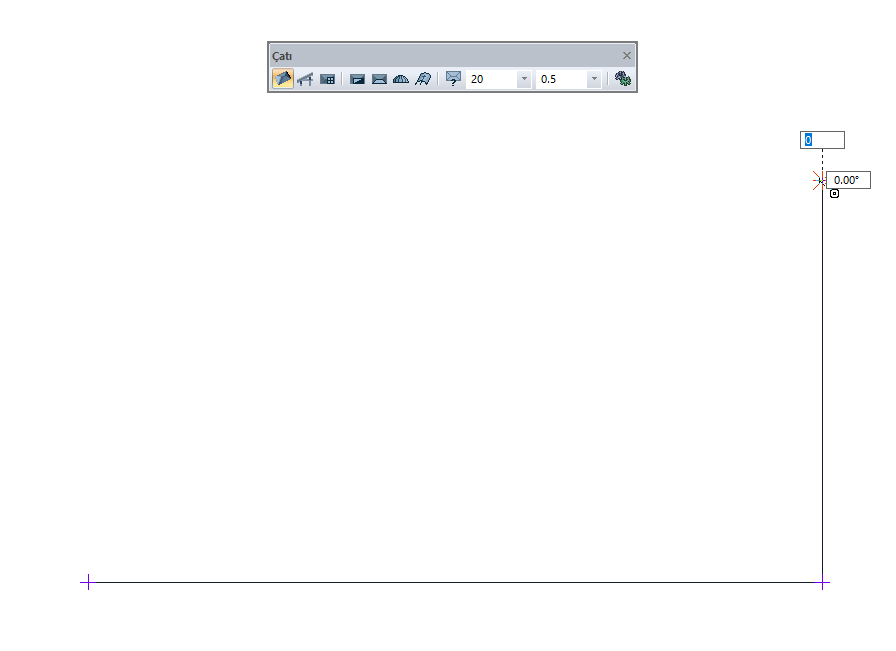

Kapalı poligonun ikinci noktasının belirlenmesi
|
|
Çatı eğimi kutusuna %20 değerinin girilmesi
|
|
Kapalı poligonun üçüncü noktasının belirlenmesi
|
|
Kapalı poligonun dördüncü noktasının belirlenmesi
|
|

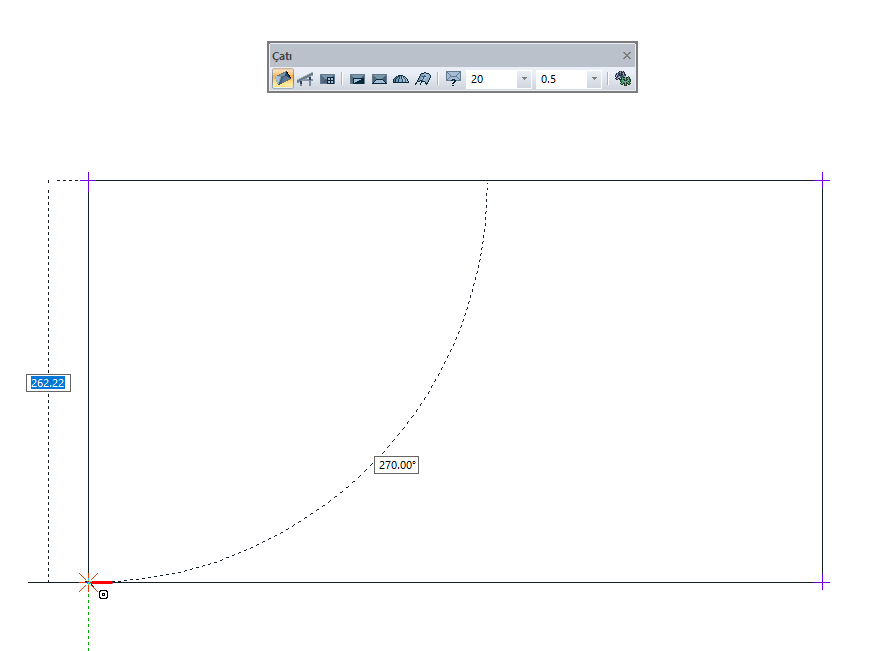

Kapalı poligonun son noktasının belirlenmesi
|
|

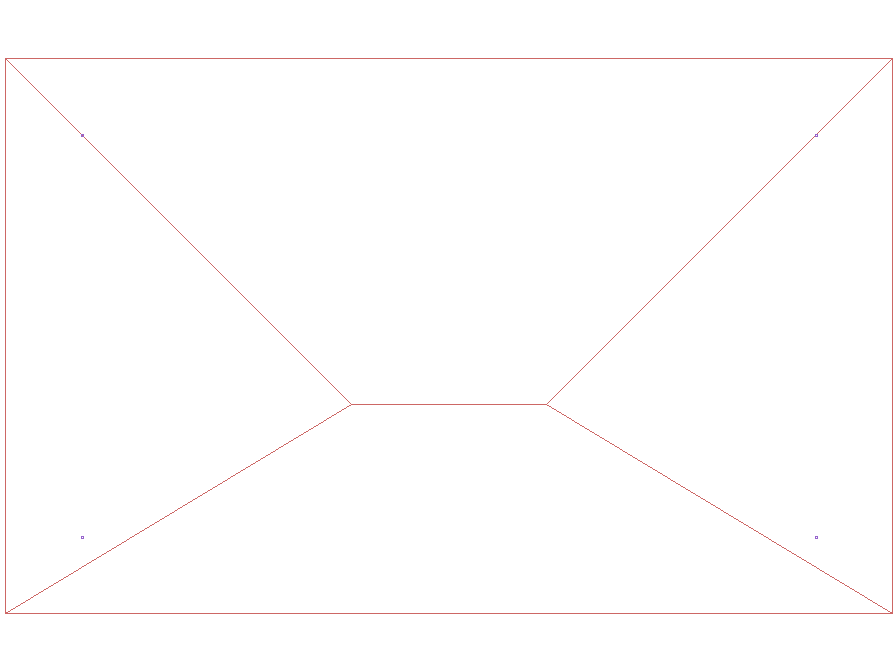

Çatının oluşması
|
