Çatı yüzeyi komutuyla tek yöne eğimli çatı yüzeyi oluşturulur.
Çatı Yüzeyi Komutunun Yeri
Mimari Programda

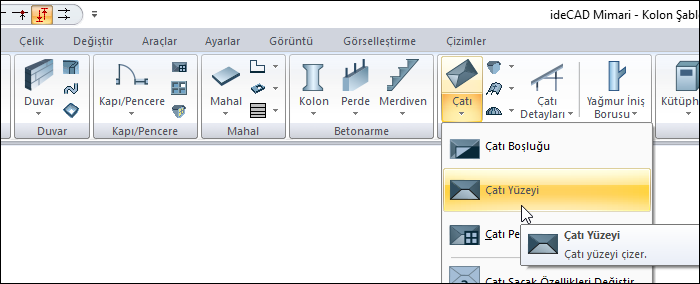

Mimari program da ribbon menü Giriş sekmesi Çatı başlığı altından ulaşabilirsiniz.
Statik Programda

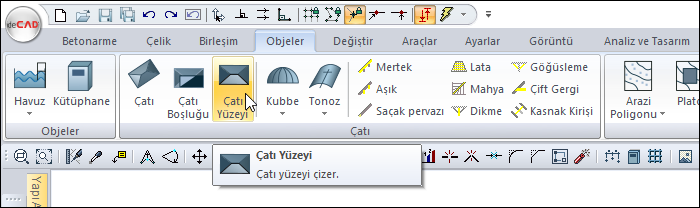

Statik program da ribbon menü Objeler sekmesi Çatı başlığı altından ulaşabilirsiniz.
İşlem Adımları
Çatı yüzeyi çizmek için:
-
Ribbon menüde Çatı Yüzeyi ikonunu tıklayın.
-
Çizim alanında iki nokta tıklayarak çatı yüzeyi referans çizgisini çizin. Referans çizgisi saçağın bulunacağı hattı belirler.
-
Referans çizgisi belirlendikten sonra, bir kenarı referans çizgisi üzerinden geçecek şekilde çatı yüzey poligonunu oluşturun.
-
Poligonu kapattığınızda çatı yüzeyi oluşacaktır.
|
İşlem adımı |
|---|
|

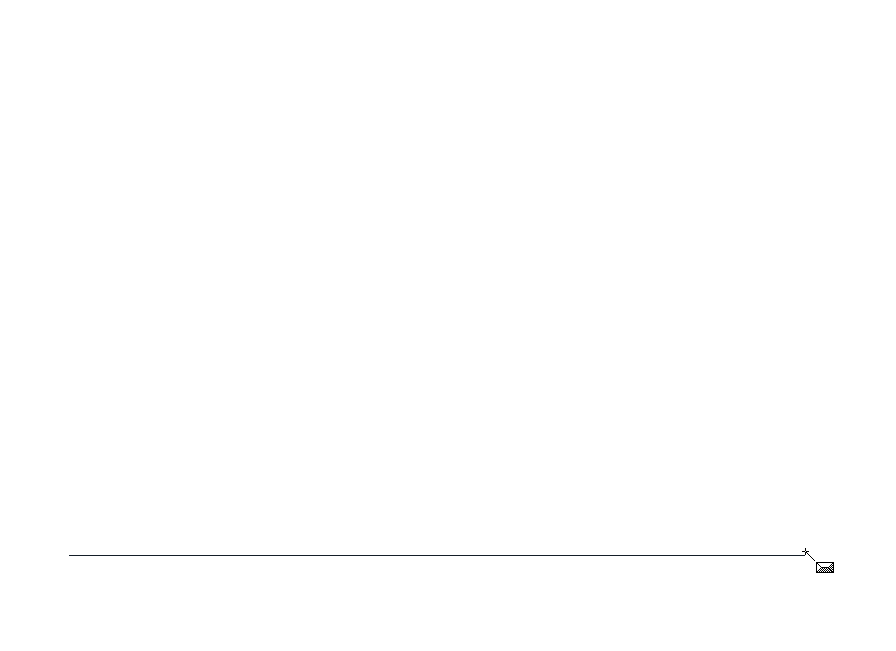

Çatı yüzeyi komutundayken çatı eğimi için referans çizgisinin ilk noktasının belirlenmesi
|
|

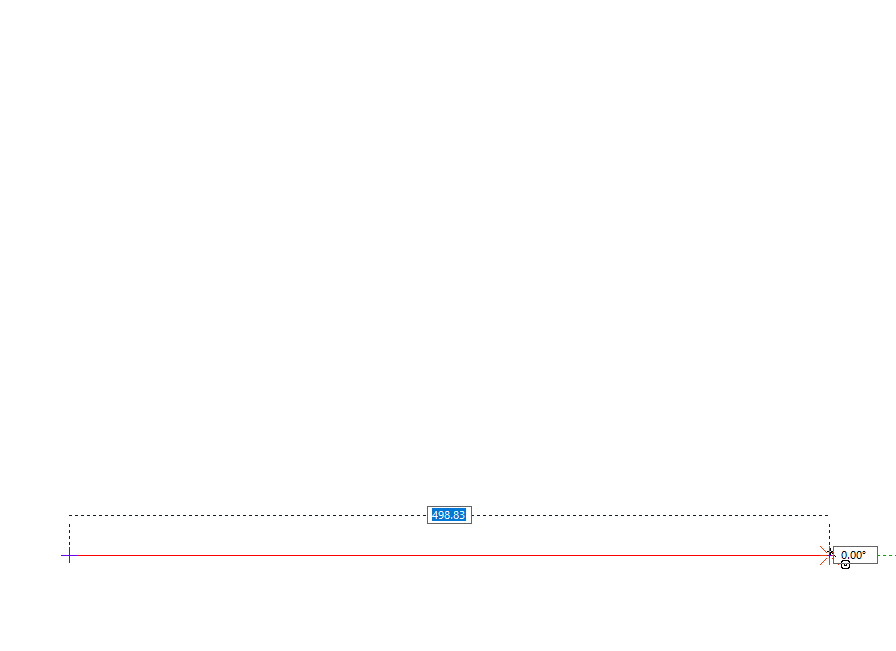

Referans çizgisinin ikinci noktasının belirlenmesi
|
|

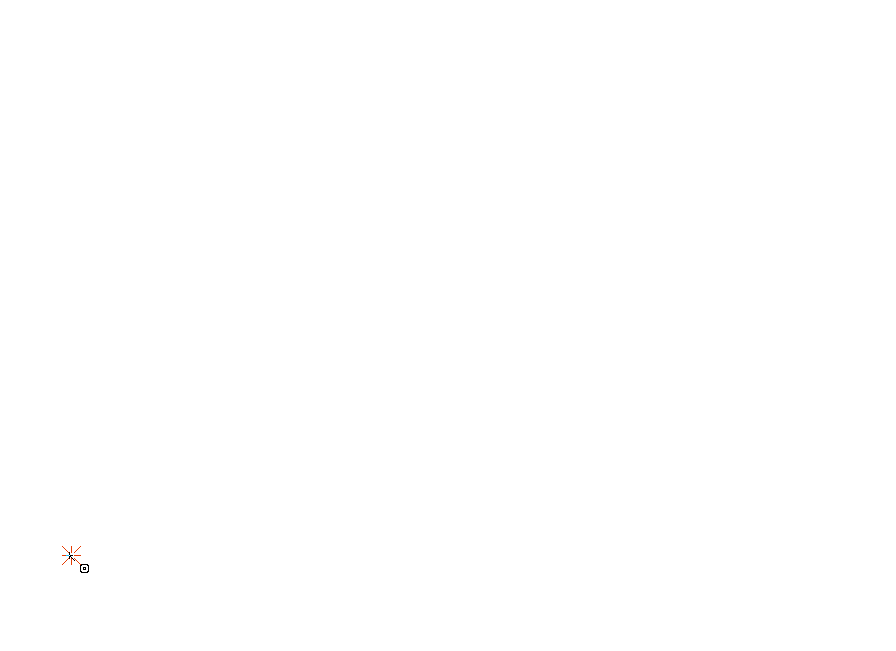

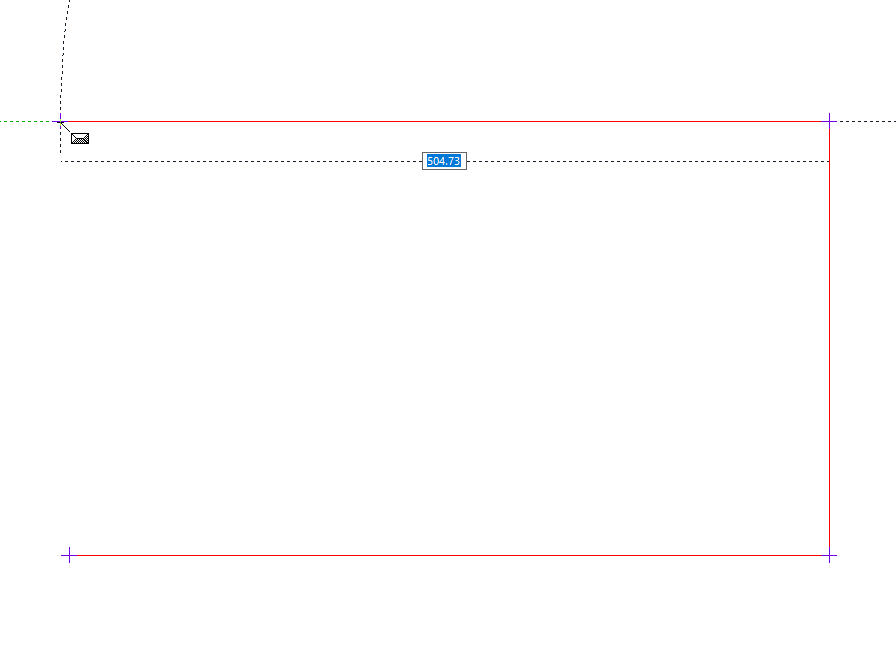

Bir kenarı referans çizgisi üzerinden geçecek şekilde çatı yüzey poligonu ile çatı sınırının ilk noktasının belirlenmesi
|
|
Çatı sınırının ikinci noktasının belirlenmesi
|
|

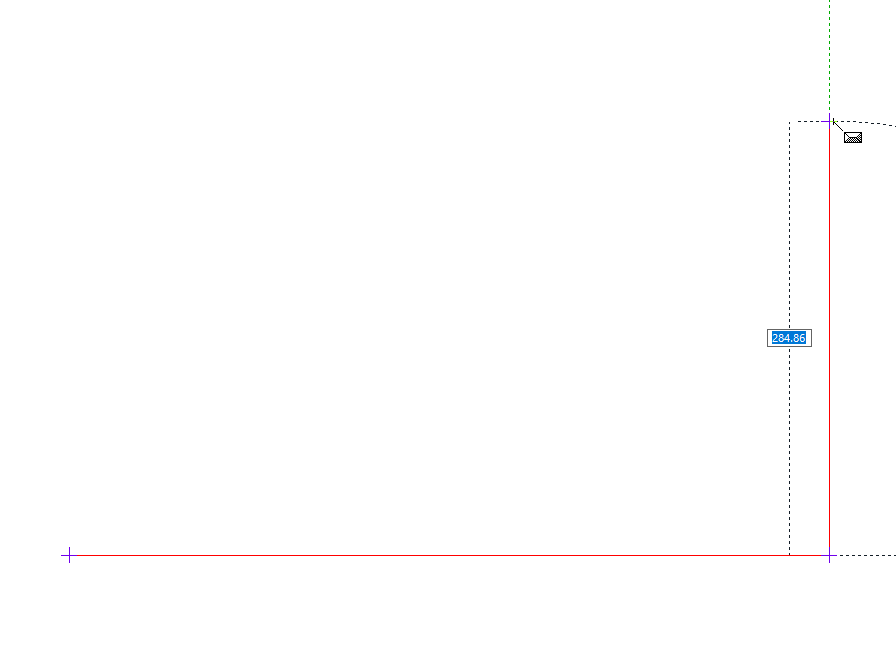

Çatı sınırının üçüncü noktasının belirlenmesi
|
|
Çatı sınırının dördüncü noktasının belirlenmesi
|
|

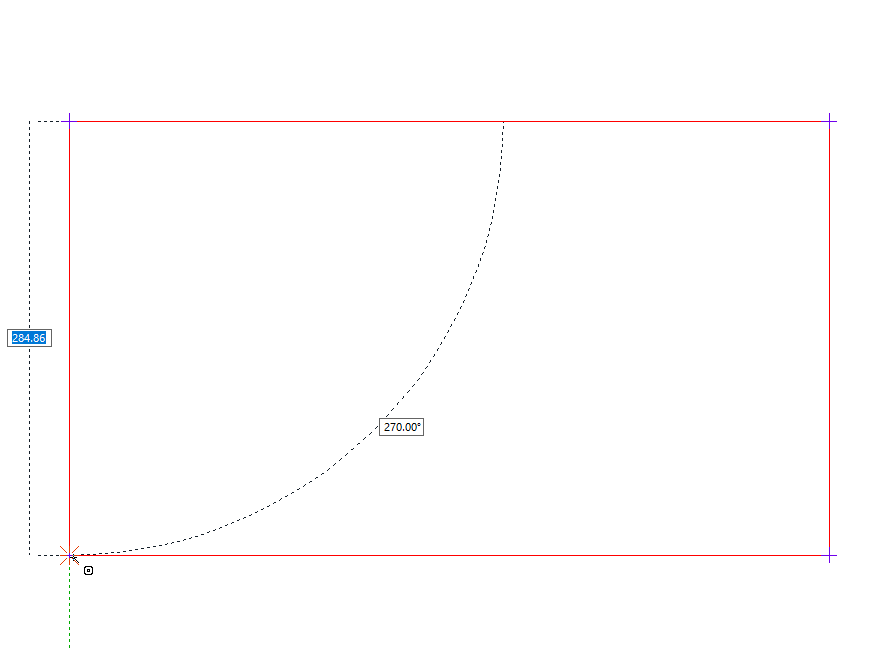

Çatı sınırının son noktasının belirlenmesi
|
|

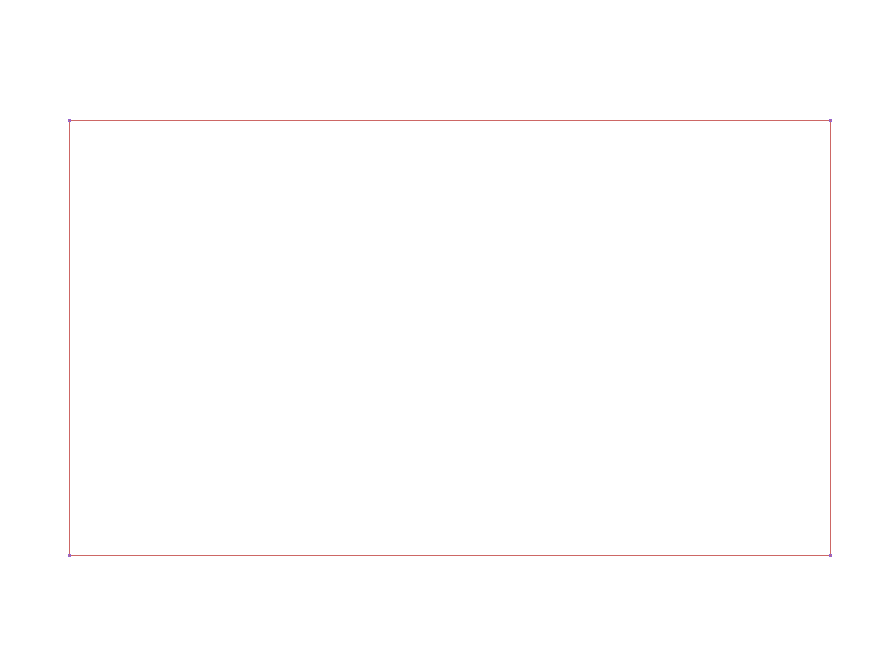

Çatı yüzeyinin oluşması
|
