Çatı Yüzeyi Ayarları
Çatı Yüzeyi Ayarları ile kotu, eğimi, çizim şekli ve materyal gibi ayarlara ulaşılır.
Çatı Yüzeyi Ayarları Diyaloğunun Yeri

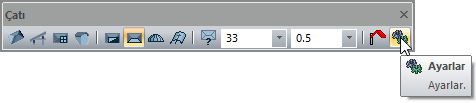

Çatı Yüzeyi komutu çalıştırıldıktan sonra ekrana gelen Çatı yardımcı toolbarında bulunmaktadır.

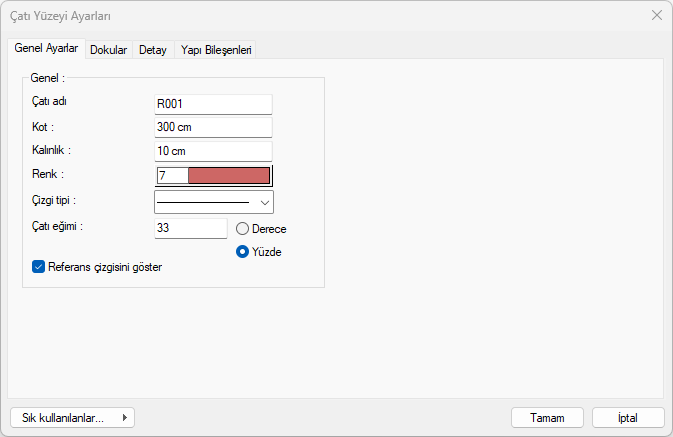

Genel Ayarlar Sekmesi
Özellikler |
|---|
Çatı adı  Çatı yüzeyinin adı girilir. |
Kot  Çatı yüzeyinin alt kenarının, kat tabanından yüksekliği girilir. |
Kalınlık  Çatı yüzeyi örtüsünün kalınlığı girilir. |
Renk Çatı yüzeyinin plan çizimi için renk seçilir. |
Çizgi tipi Çatı yüzeyinin plan çizimi için çizgi tipi seçilir. |
Çatı eğimi  Çatı eğimi derece ya da yüzde cinsinden girilir. |
Referans çizgisini göster  Seçenerek işaretlenerek, çatı yüzeyi eğim yönünü belirten, referans çizgisi planda gösterilir. |

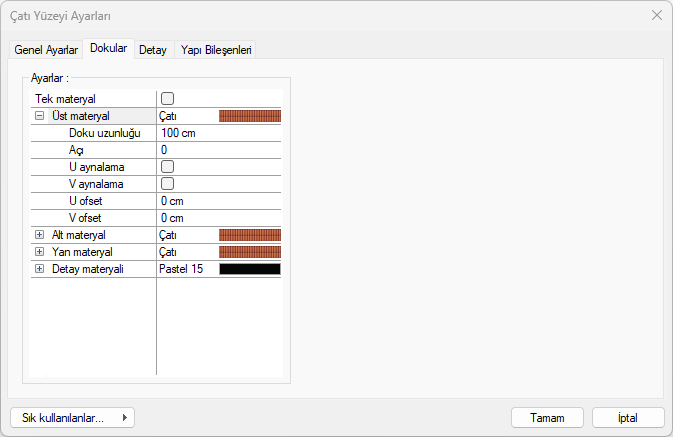

Dokular Sekmesi
Özellikler |
|---|
Tek materyal  Tek materyal seçeneği işaretlenerek, çatının tüm yüzeylerinde, “Üst materyal” ‘de seçilen materyal kullanılır |
Üst materyal  Çatının ön yüzeyinde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. |
Alt materyal  Çatının arka yüzeyinde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. |
Yan materyal  Çatının ön ve arka yüzeyinin dışında kalan yüzeylerde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. |
Detay materyali  Çatı detaylarının yüzeylerinde kullanılacak materyal listeden seçilir. Farenin sol tuşu ile materyal listesi penceresi açılır. Açılan materyal listesinden materyal seçilir. Materyaller önceden tanımlanmış olmalıdır. |
Doku uzunluğu  Doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve ilgili çatı üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. Her yüzey için ayrı ayrı belirlenebilir. |
Açı  Doku açısı girilir. |
U aynalama  Dokunun y düzlemine göre simetrisini alır. |
V aynalama  Dokunun x düzlemine göre simetrisini alır. |
U ofset  Dokunun x düzlemindeki hareket değeri girilir. |
V ofset  Dokunun y düzlemindeki hareket değeri girilir |

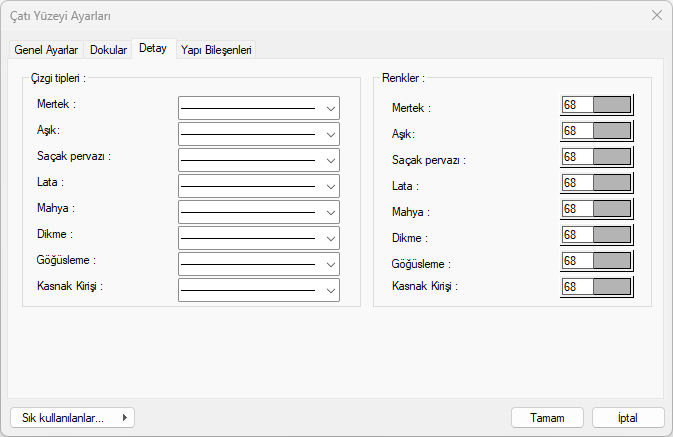

Detay Sekmesi
Özellikler |
|---|

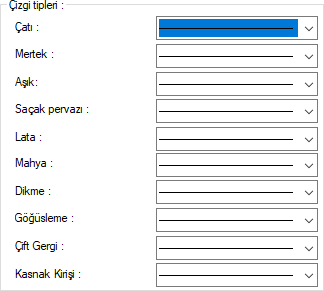

Çizgi tipleri  Çatı, mertek, aşık, saçak pervazı, lata, mahya, dikme, göğüsleme, çift gergi ve kasnak kirişi için ayrı ayrı çizgi tipi seçilir. Kutucukları çizgi tipi örnekleri görüntülenir. Kutucukların sağ tarafındaki aşağı ok butonu tıklandığında çizgi tipleri listesi açılır. Buradan istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilebilir. 22 çeşit çizgi tipi mevcuttur. |
Renkler  Çatı elemanlarının her biri için ayrı renk kullanılabilir. Renk kutucuğunun üzerine farenin sol tuşu ile tıklanıp, fare imleci açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş serbest bırakılır. Renk kutucuğu seçilen renge dönüşür. Renk kutucuğu klavyeden Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. |

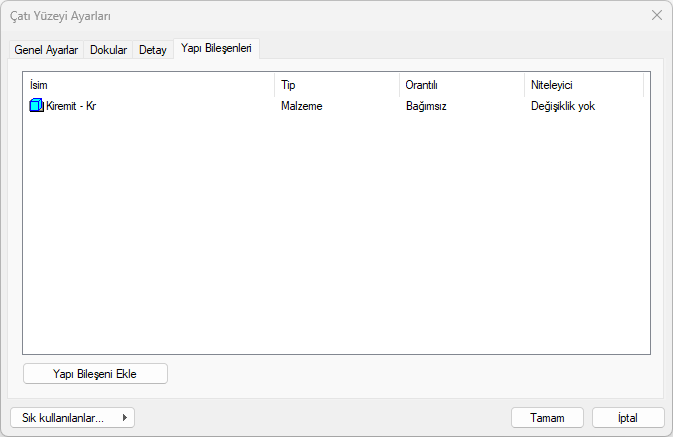

Yapı Bileşenleri Sekmesi
Yapı bileşenleri ekle: Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini duvar objesine atar.
Yapı Bileşeni Ekle butonunu tıklayın.

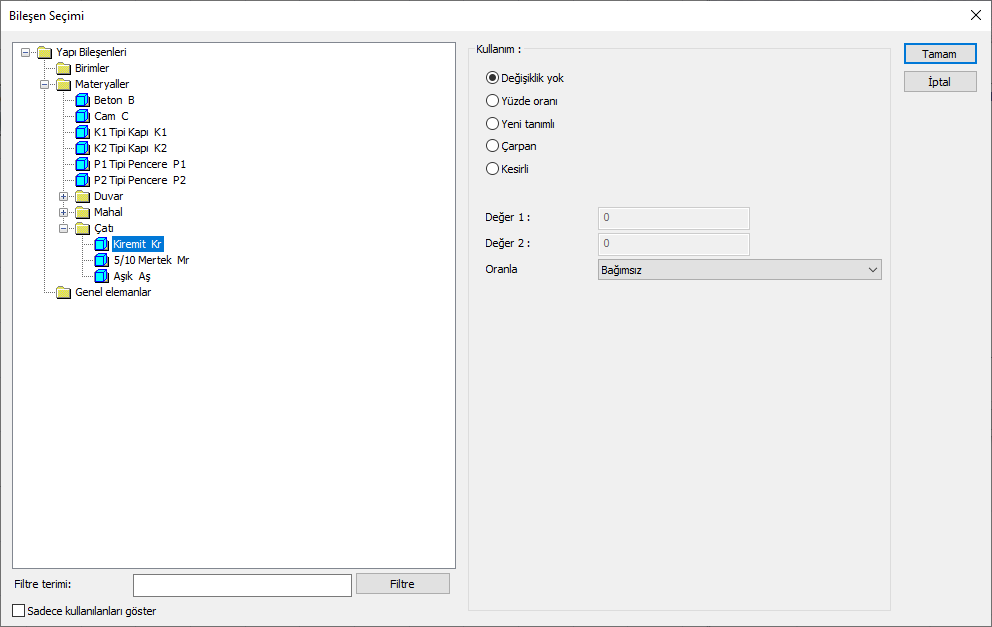

Bileşen Seçimi diyaloğu açılacaktır.
Bu diyalogda sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi seçin.
Sağ tarafta bulunan parametreleri ayarlayın.
Tamam butonu tıklayın. “Bileşen Seçimi” diyaloğu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme ataması yapılabilir.
Bileşen seçimi diyaloğu kullanım bölümünde bulunan parametreler şunlardır:
Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.
Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin, malzeme miktarı 70 ise, “Değer 1” satırında 40 yazıyorsa, malzeme miktarı %40’ı kadar kullanılacak demektir.
Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın yerine aynı diyalogda bulunan “Değer 1” satırında girilen miktarın kullanılması için işaretlenir.
Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar ile aynı diyalogda bulunan “Değer 1” satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.
Kesirli: Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1” ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.
Oranla: Malzemenin hangi ölçeğe -alana, çevreye, uzunluğa vs.-, bölgeye -yan alan, üst, kenar vs.- oranlanacağı belirlenir. Oranla liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.
Oranla listesinde çatı ve malzeme ölçüsüne göre beliren satırlar şunlardır.
Çatı Yüzeyi | ||
Ölçü | Listede çıkan | Açıklama |
Sabit | Bağımsız | Kullanılan sabit ölçü, miktar olarak aynen kullanılacak demektir. |
Uzunluk | Bağımsız | Malzeme tanımlanırken bulunan uzunluk ölçüsü, uzunluk değeri olarak aynen kullanılacak demektir. |
Çevre | Malzeme tanımlanırken bulunan uzunluk ölçüsü ile çatının çevresi çarpılarak, malzemenin uzunluğu bulunacak demektir. | |
Kalınlık | Malzeme tanımlanırken bulunan uzunluk ölçüsü ile çatının kalınlığı çarpılarak, malzemenin uzunluğu bulunacak demektir. | |
Alan | Bağımsız | Malzeme tanımlanırken bulunan alan ölçüsü, alan değeri olarak aynen kullanılacak demektir. |
Alan | Malzeme tanımlanırken bulunan alan ölçüsü, çatının alanı ile çarpılarak, malzemenin alanı bulunacak demektir. | |
Hacim | Bağımsız | Malzeme tanımlanırken bulunan hacim ölçüsü, hacim değeri olarak aynen kullanılacak demektir. |
Sayı | Bağımsız | Malzeme tanımlanırken bulunan sayı ölçüsü, sayı değeri olarak aynen kullanılacak demektir. |
Sayı | Malzeme tanımlanırken bulunan sayı ölçüsü, sayı değeri olarak aynen kullanılacak demektir. | |
Kenar sayısı | Malzeme tanımlanırken bulunan sayı ölçüsü ile çatının kenar sayısı çarpılarak bulunan sayı değeri, malzemenin sayısı olarak kullanılacak demektir. | |
