Beşik Çatı Oluşturma

Beşik Çatı Nasıl Modellenir?

Beşik çatı oluşturmak için çatı ve çatı yüzeyi komutları kullanılır. Beşik çatı oluşturmak için 3 farklı yöntem kullanılır.

Beşik çatı çiziminde kullanılan yöntemler

Yöntem 1 - Çatı Saçak Özelliklerini Değiştir ile

Beşik Çatı Çizimi 1. Yöntem işlem Adımları:

  • Çatı komutu ile otomatik olarak kırma çatı oluşturulur (Çatı Oluşturma).

  • Ribbon menüde Çatı Saçak Özelliklerini Değiştir ikonunu tıklayın.

  • Çatının kalkan duvar gelecek saçağını farenin sol tuşu ile tıklayın.

  • Çatı Saçak Özellikleri diyaloğu açılacaktır. Buradaki Çatı Eğimi kutucuğuna 90 girin ve Derece seçeneğini işaretleyin.

  • 3B’de oluştur seçeneğinin işaretini kaldırın. Tamam diyerek diyalogdan çıkın.

  • İlgili çatı yüzeyinin eğimi 90° olacaktır ve 3B ekranda görünmeyecektir. Çatınız bu değişikliğe göre yeniden oluşacaktır.

  • Diğer taraftaki saçak içinde aynı işlemler yapıldığında beşik çatınız oluşacaktır.

İşlem adımı

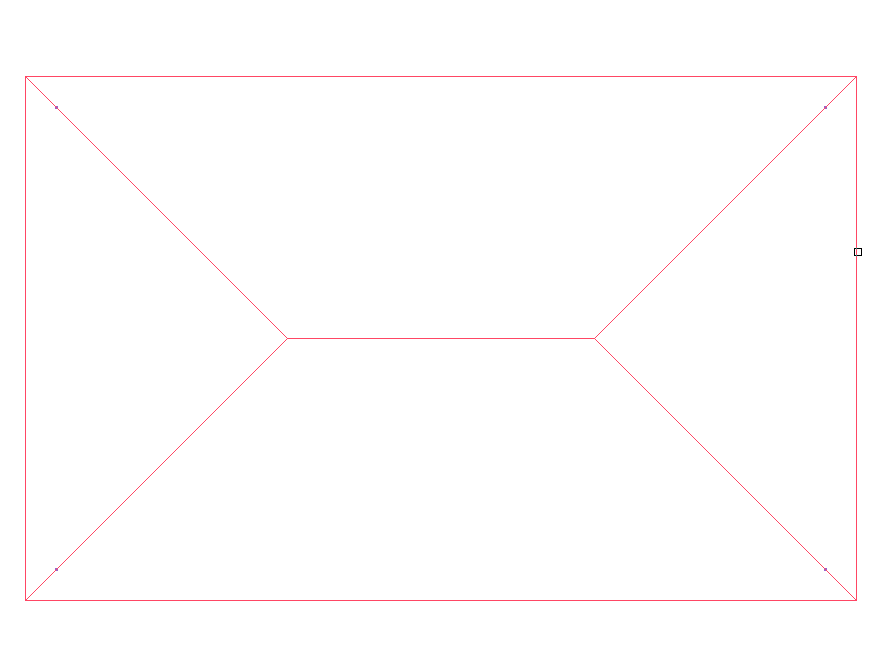

Çatı saçak özellikleri değiştir komutundayken kalkan duvar gelecek saçağın seçilmesi

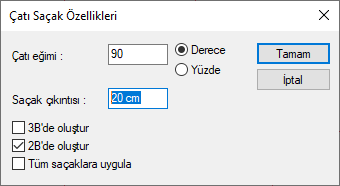

Çatı saçak özelliklerinin değiştirilmesi

  • çatı eğimi değerinin 90° girilmesi

  • 3B’de oluştur seçeneğinin işaretini kaldırılması

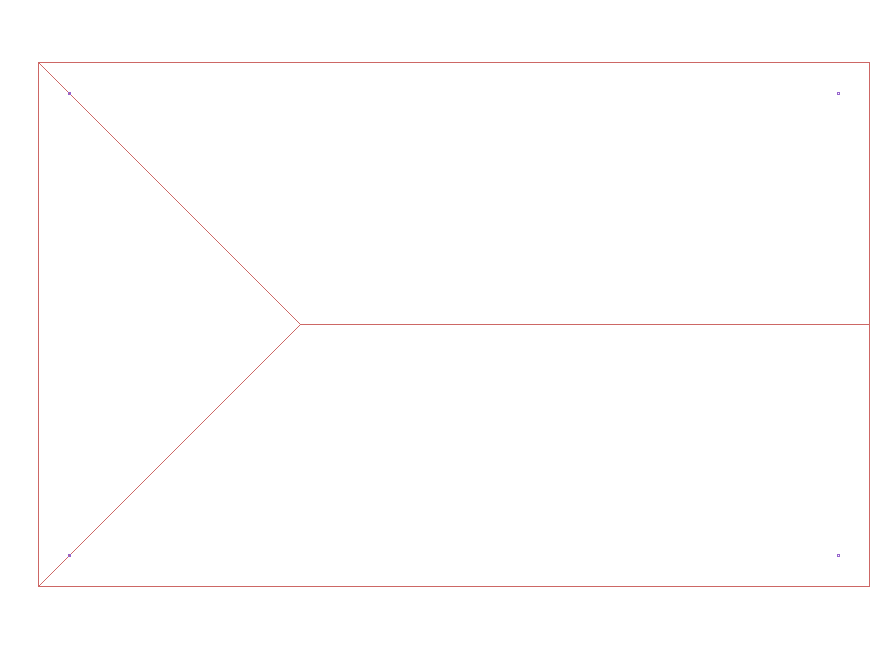

Saçak özelliği değiştikten sonra çatı

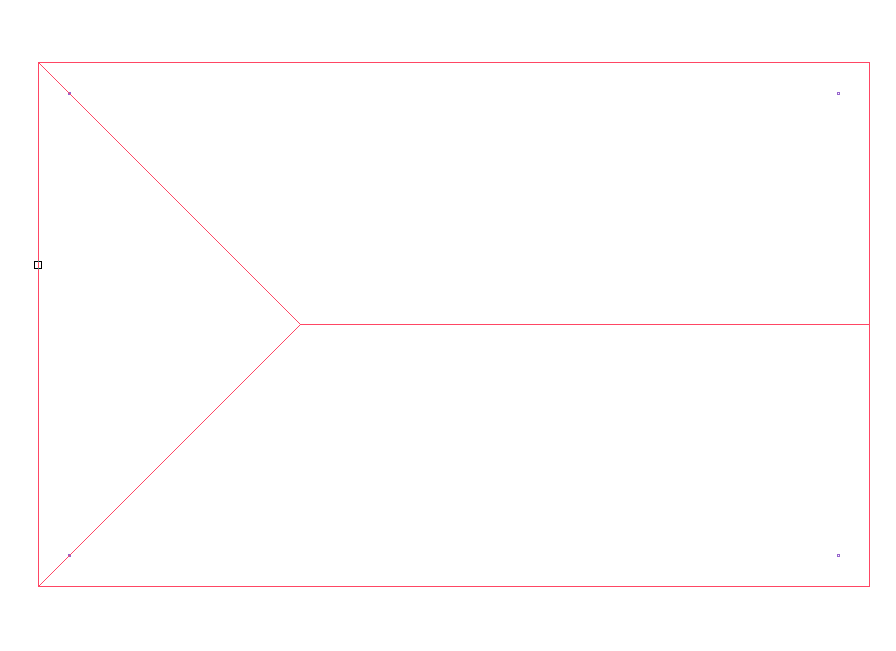

Kalkan duvar gelecek diğer saçağın seçilmesi

Çatı saçak özelliklerinin değiştirilmesi

  • çatı eğimi değerinin 90° girilmesi

  • 3B’de oluştur seçeneğinin işaretini kaldırılması

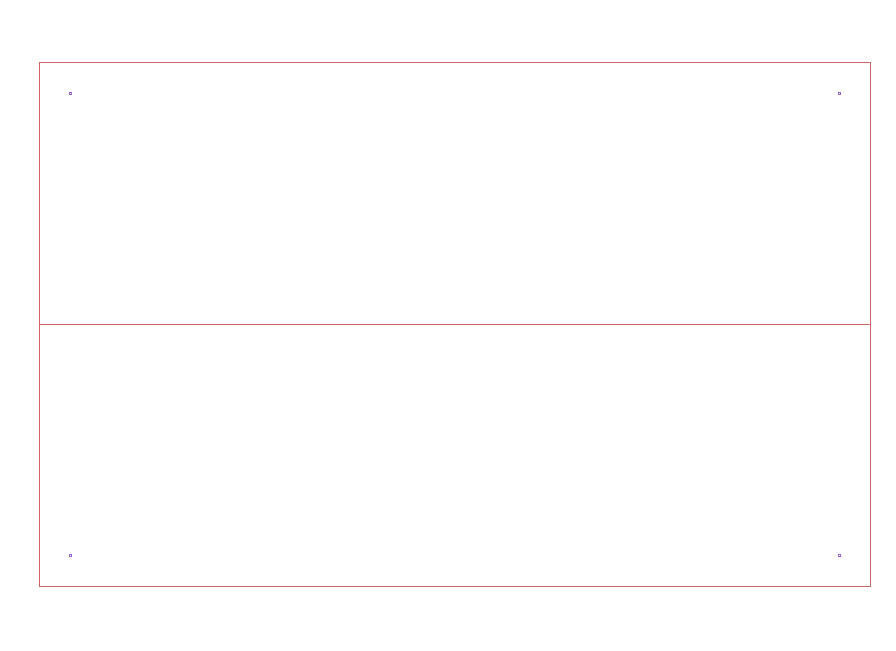

Beşik çatının oluşması

Yöntem 2 - Çatıyı Yüzeylere Ayır ile

Beşik Çatı Çizimi 2. Yöntem İşlem Adımları

  • Çatı komutu ile otomatik olarak kırma çatı oluşturulur.

  • Oluşturulan çatı seçilip farenin sağ tuşuna tıklanır.

  • Sağ tuş menüden Çatıyı Yüzeylere Ayır satırı tıklanır.

  • İstenmeyen çatı yüzeyleri silinir.

  • Kalan çatı yüzeylerinin üst üste olan düğüm noktaları Düğüm Noktası Taşı komutu ile taşınarak beşik çatı oluşturulur.

İşlem adımı

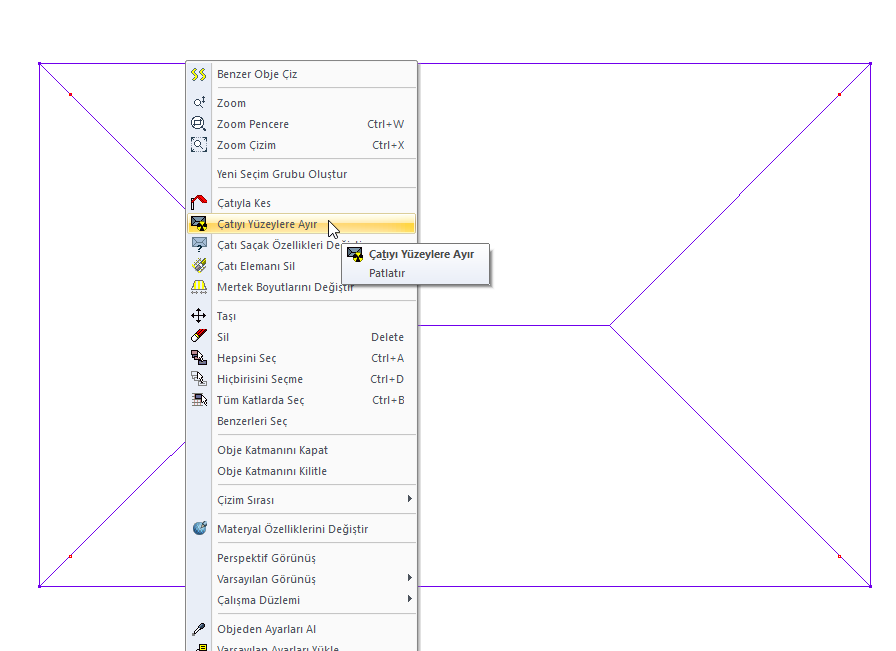

Çatıyı seçip farenin sağ tuşuna tıklayarak çatıyı yüzeylere ayır satırını tıklama

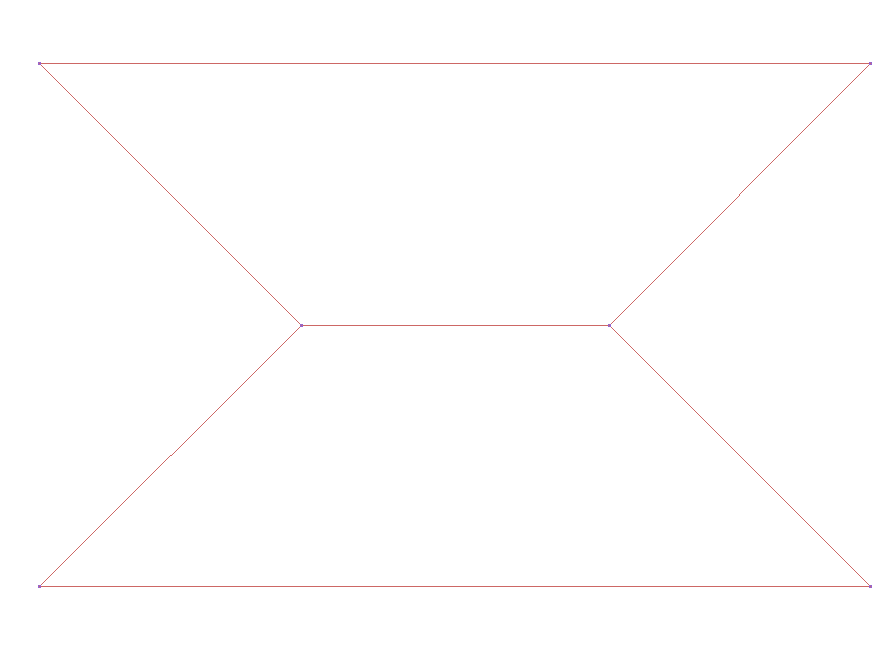

İstenmeyen çatı yüzeylerinin silinmesi

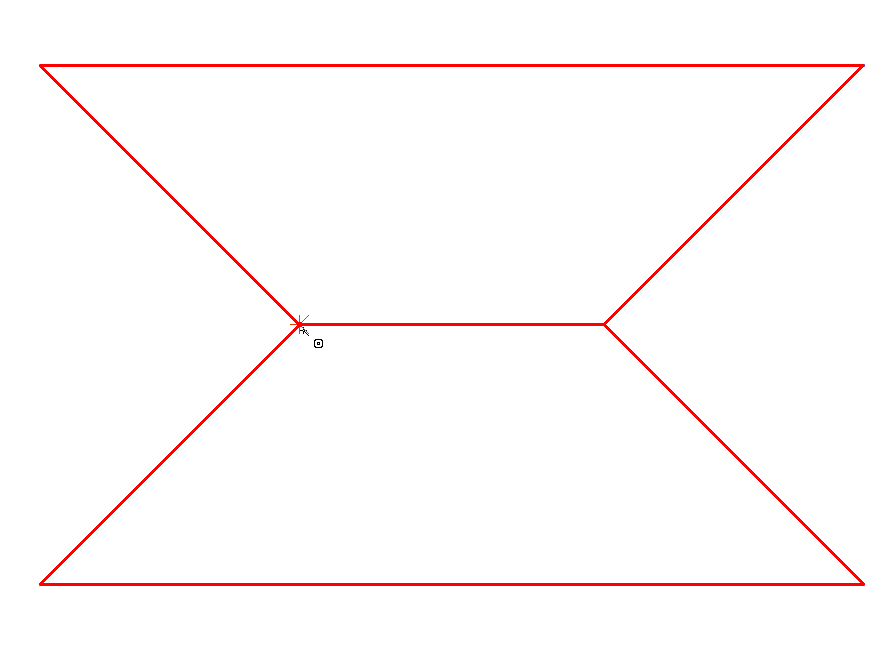

Kalan çatı yüzeylerinin üst üste olan düğüm noktasının seçilmesi

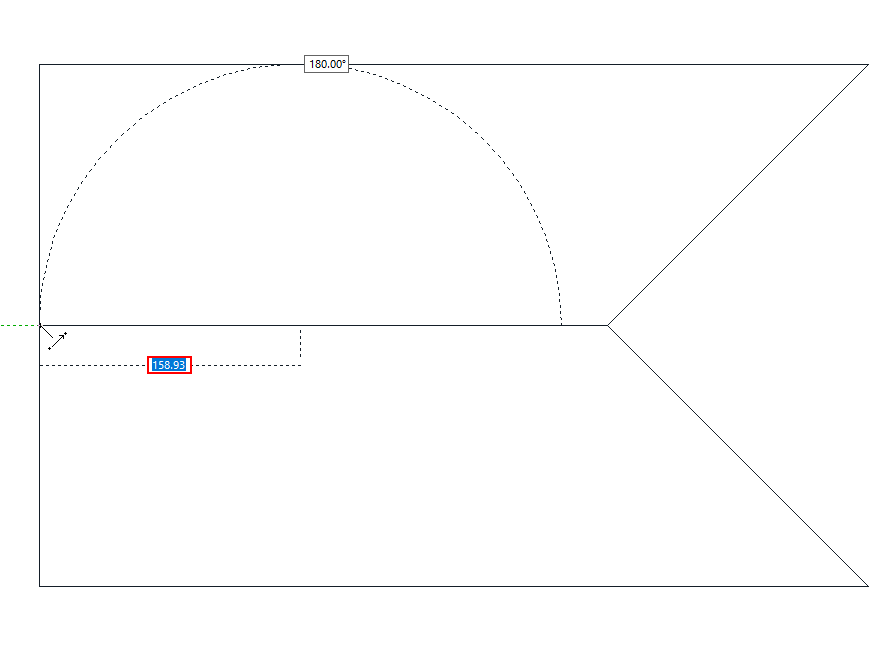

Seçilen düğüm noktasının taşınması

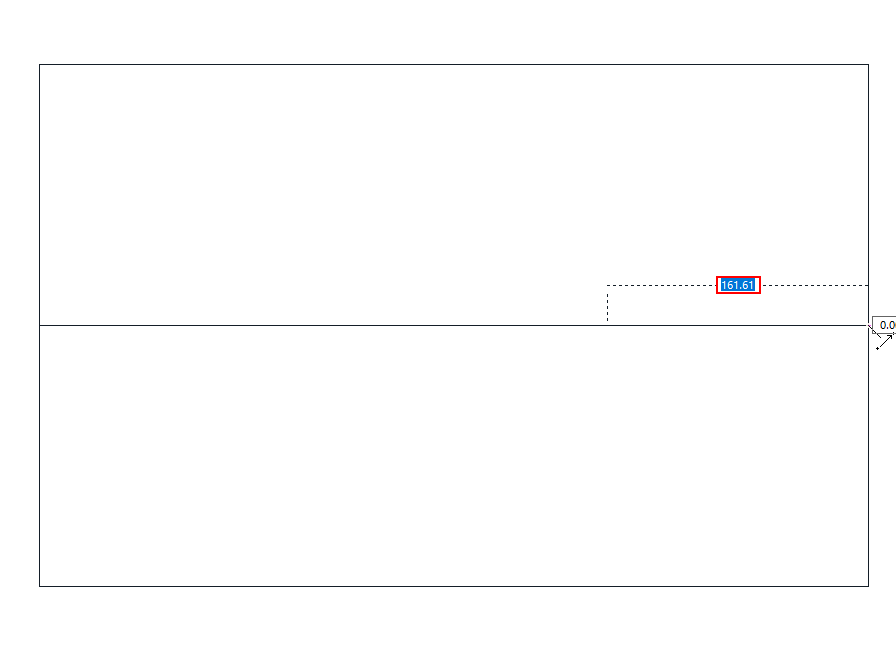

Diğer düğüm noktasının taşınması

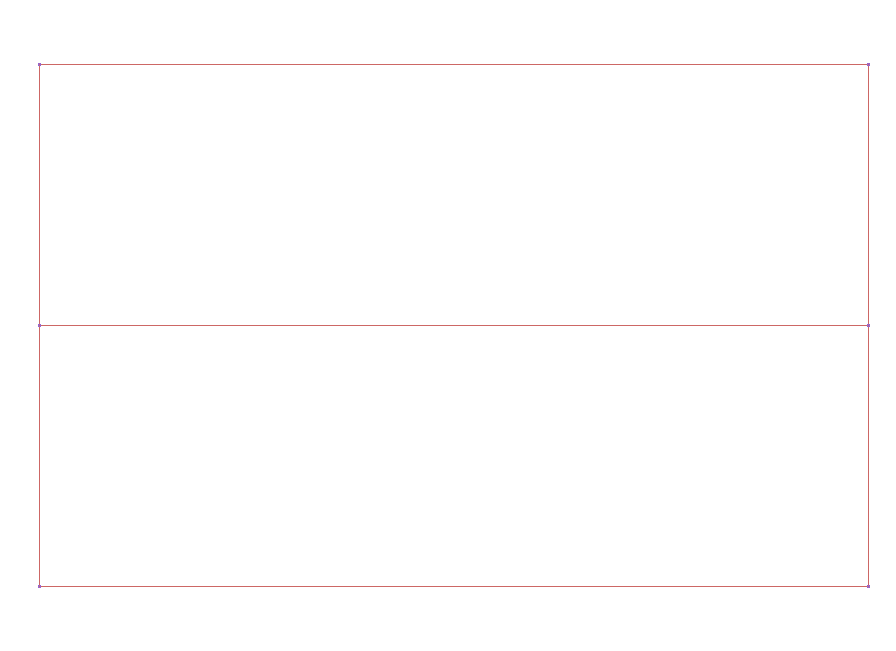

Beşik çatının oluşması

Yöntem 3 - Çatı Yüzeyi ile

Çatı yüzeyi, tek yöne eğimli çatı parçası tanımlamak için kullanılır. Beşik çatıyı, çatı yüzeyi komutu ile iki parçalı oluşturabilirsiniz.

İşlem Adımları

  • Ribbon menüde Çatı Yüzeyi ikonunu tıklayın.

  • Çizim alanında iki nokta tıklayarak çatı yüzeyi referans çizgisini çizin. Referans çizgisi saçağın bulunacağı hattı belirler.

  • Referans çizgisi belirlendikten sonra, bir kenarı referans çizgisi üzerinden geçecek şekilde çatı yüzey poligonu ile çatı sınırınızı oluşturun.

  • Poligonu kapattığınızda çatı yüzeyi (beşik çatınızın ilk parçası) oluşacaktır.

  • Aynı işlemleri beşik çatınızın ikinci parçası için tekrar edin.

İşlem adımı

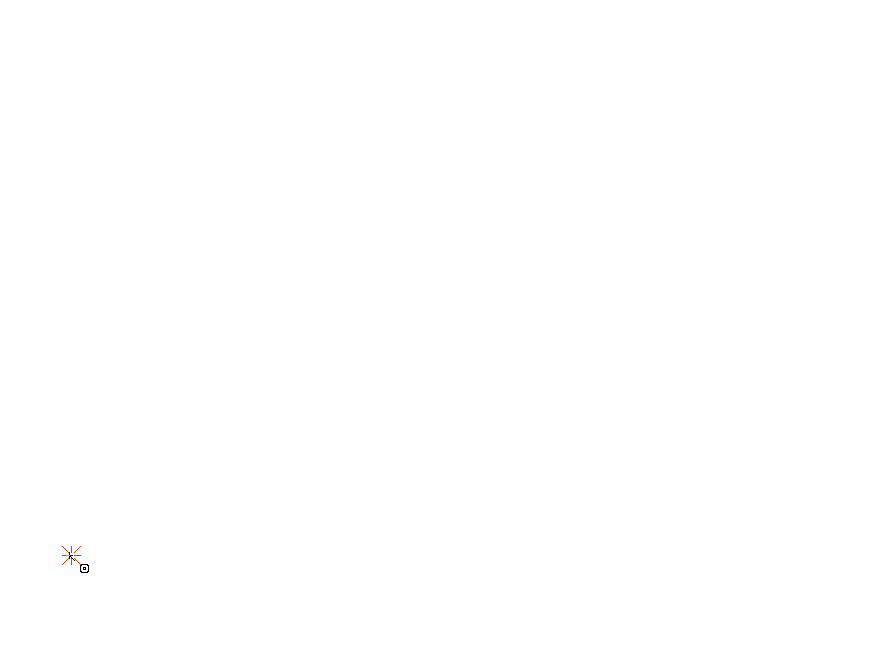

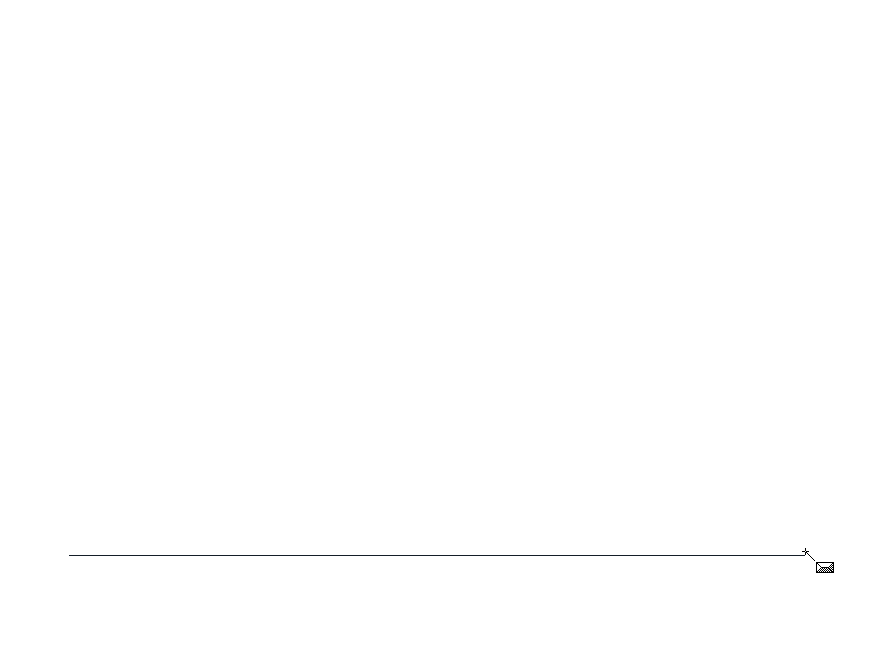

Çatı yüzeyi komutundayken çatı eğimi için referans çizgisinin ilk noktasının belirlenmesi

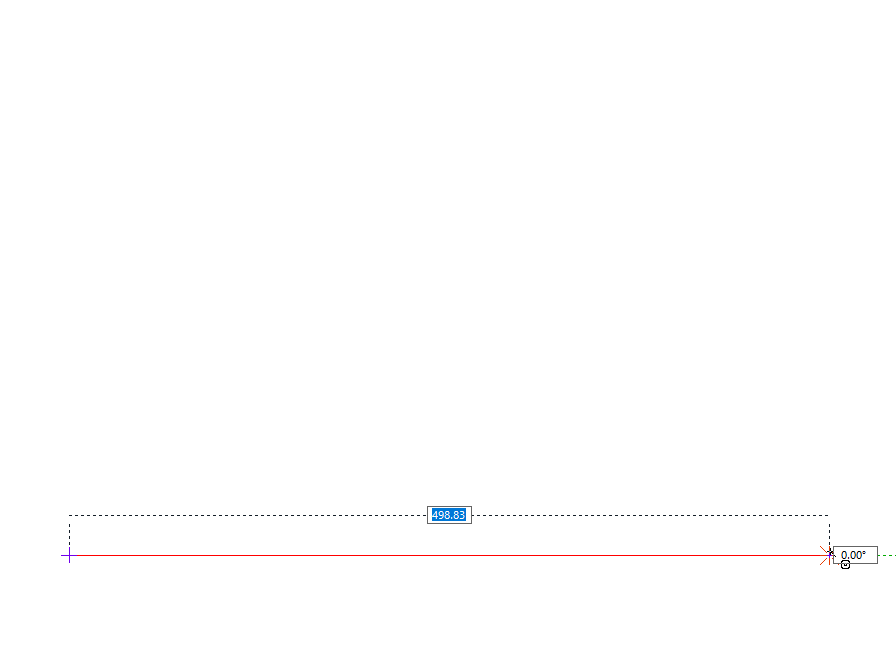

Referans çizgisinin ikinci noktasının belirlenmesi

Bir kenarı referans çizgisi üzerinden geçecek şekilde çatı yüzey poligonu ile çatı sınırının ilk noktasının belirlenmesi

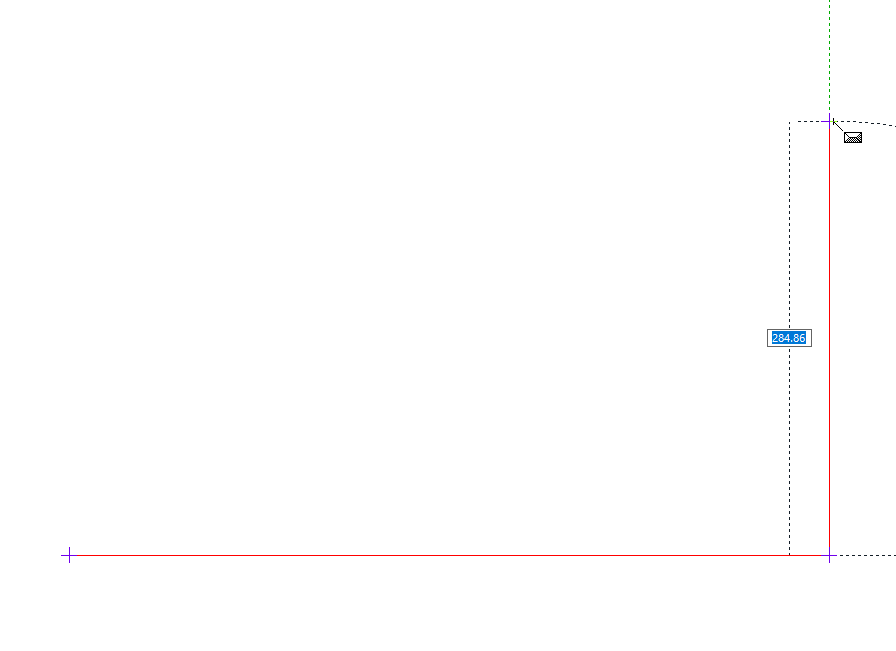

Çatı sınırının ikinci noktasının belirlenmesi

Çatı sınırının üçüncü noktasının belirlenmesi

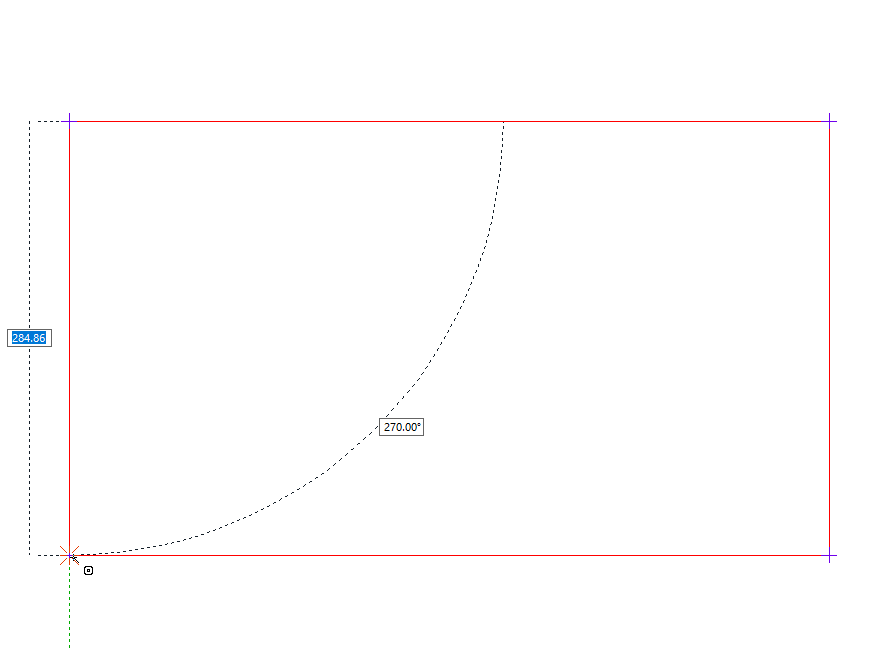

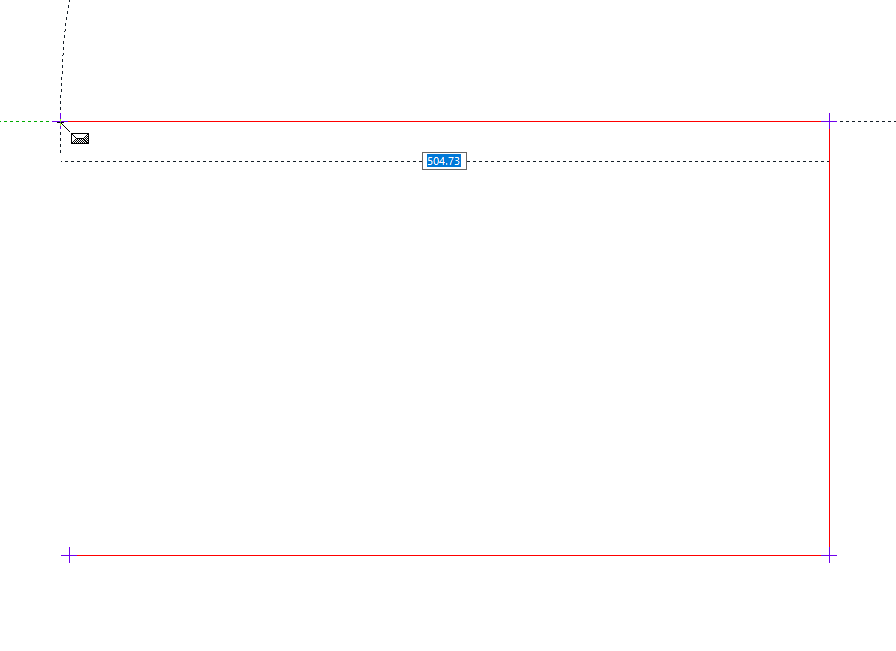

Çatı sınırının dördüncü noktasının belirlenmesi

Çatı sınırının son noktasının belirlenmesi

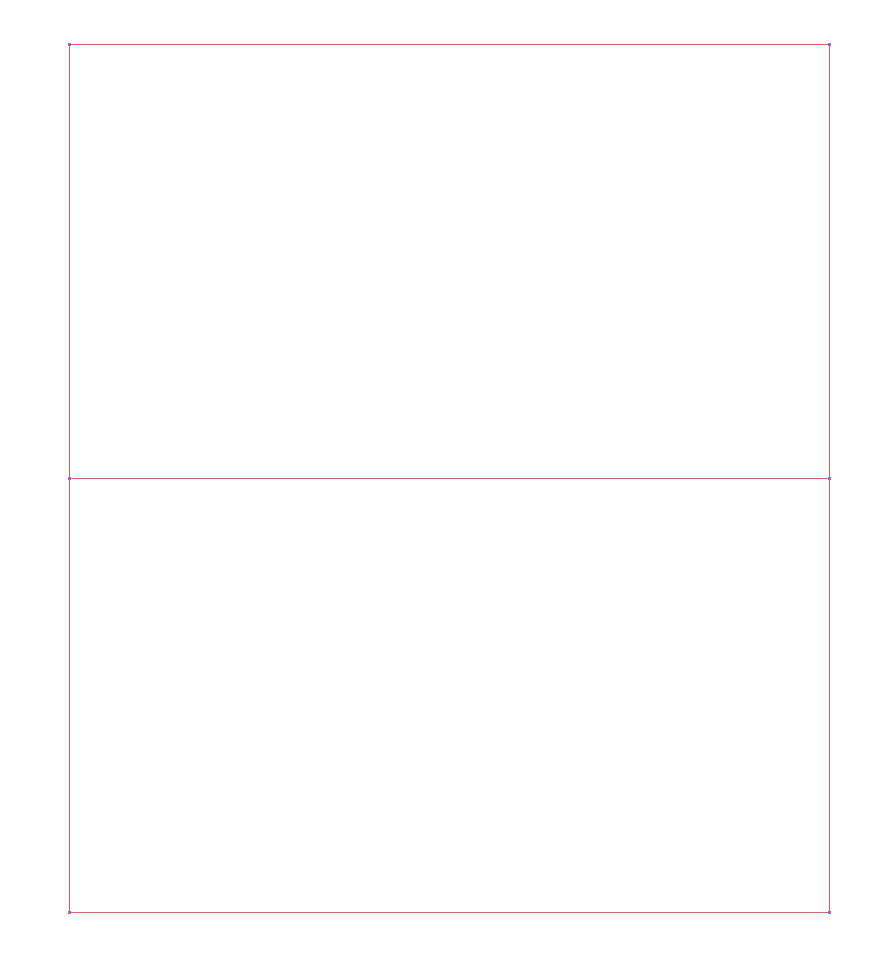

Simetri komutu ile diğer çatı yüzeyinin oluşturulması (Simetri Alma)
