Sıcaklık Yükü İle Analiz Örneği 1

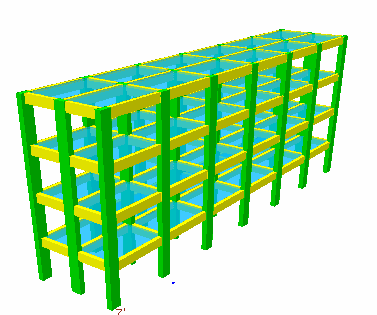

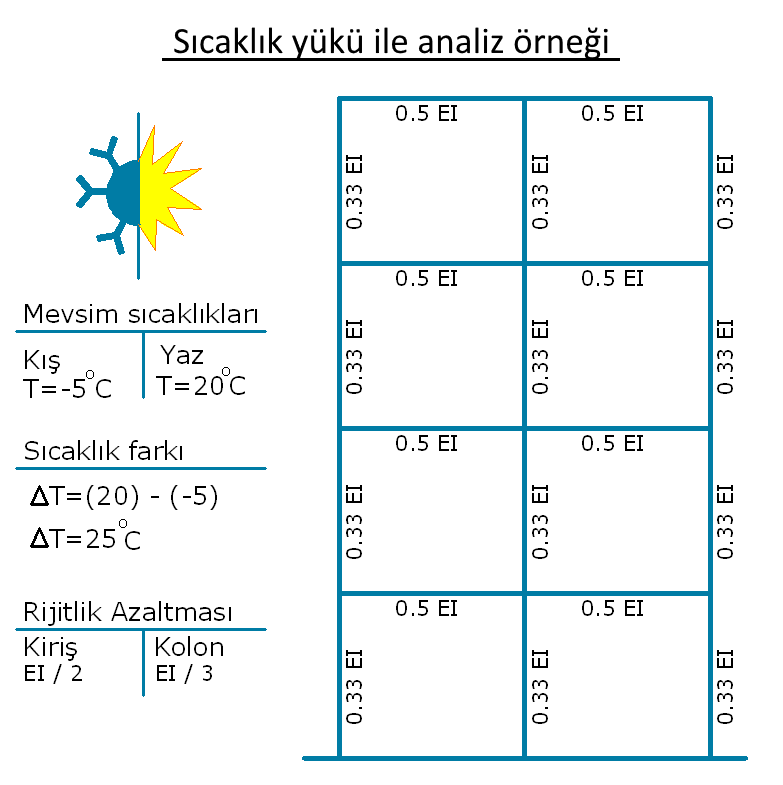

Örnek model olarak 4 katlı planda 30m uzunluğa sahip çerçeve sistem seçilmiştir. Sıcaklık yükü mevsimsel olarak şekilde görüldüğü gibi seçilerek ilk çözümde bütün bina için tek bir sıcaklık farkı tanımlanarak hesaplanmıştır.
![](../__attachments/2173666186/image-20220602-124845.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
![](../__attachments/2173666186/image-20220602-125207.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Şekilde görüldüğü zemin kat kolon ve kiriş deplasmanları önemli mertebelerdedir. Üst katlarda katlar
arası sıcaklık farkı olmadığından yapının üst katları fazla etkilenmemektedir.
![](../__attachments/2173666186/image-20220602-125249.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)

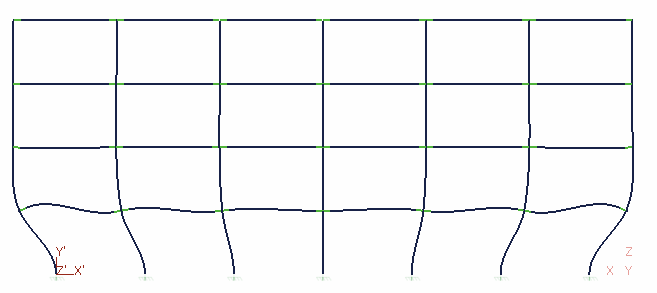

T yüklemesi altında yapı deformasyonu
![](../__attachments/2173666186/image-20220602-125319.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)

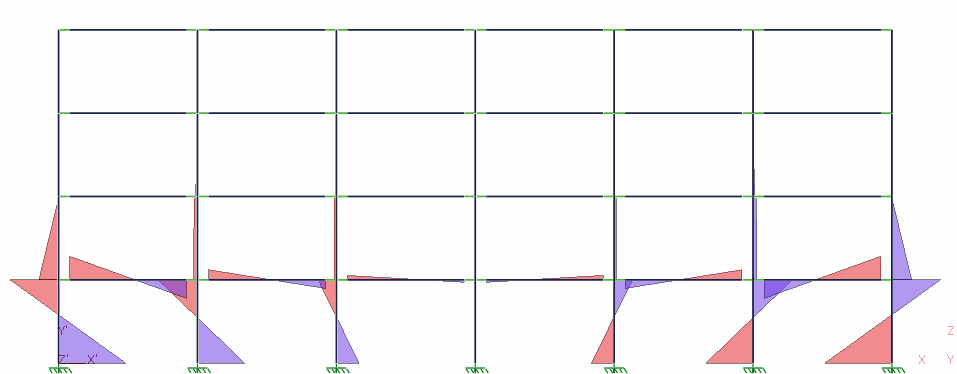

T yüklemesi altında M33 moment diyagramları
![](../__attachments/2173666186/image-20220602-125335.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)

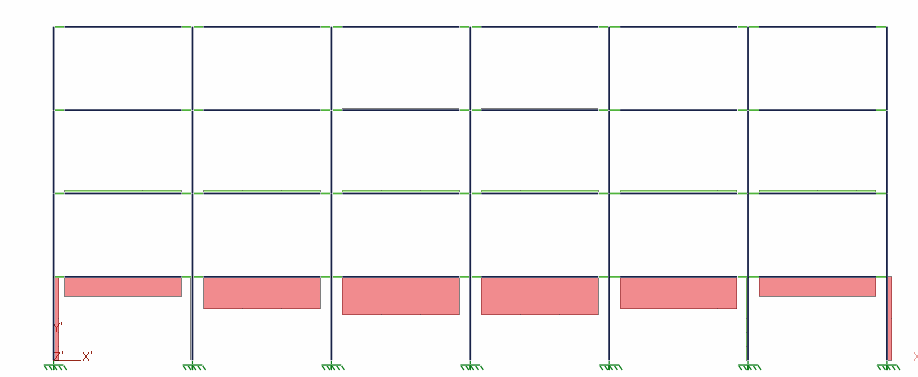

T yüklemesi altında N eksenel kuvvet diyagramları

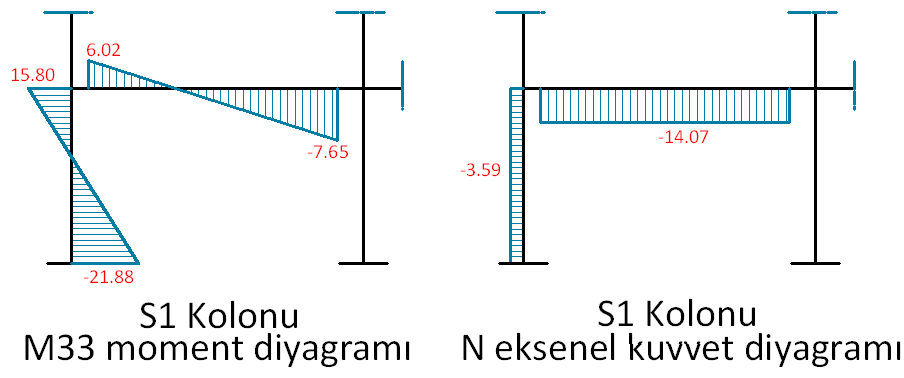

Şekilde köşe kolon ve kirişin moment ve eksenel kuvvet değerleri görünmektedir.
![](../__attachments/2173666186/image-20220602-131756.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
S1 kolonunun maximum moment değeri -21.88 tm olmaktadır. “Kolon bilgisi ve statik sonuçları raporu” altında diğer yüklemelerden gelen tesirlerle karşılaştırıldığında max tesirin T yüklemesinden oluştuğu görülür.
Düşey yükler ve deprem yüklemeleri yatay düzlemde kirişlerde eksenel kuvvet oluşturmazlar. Ancak örneğin K1 kirişi için T yüklemesi altında görüldüğü üzere -14.07 t önemsenecek mertebede eksenel kuvvet oluşmaktadır.
Deprem yönetmeliği 3.4.1.2 de belirtilen kirişler için belirtilen Nd ≤ 0.1Acfck maximum eksenel kuvvet koşulunun sağlanıp sağlanmadığına bakılmasını gerektirmektedir.
![](../__attachments/2173666186/image-20220602-131924.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)

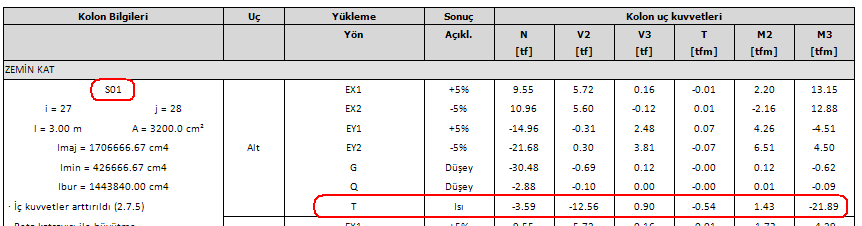

Kolon bilgisi ve statik sonuçları raporu
Kolon betonarme hesap sonuçları raporunda bazı kolonlar için donatı hesabına esas tesirlerin ısı yüklemesi kombinasyonlarından geldiği görülebilir.
![](../__attachments/2173666186/image-20220602-131941.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)

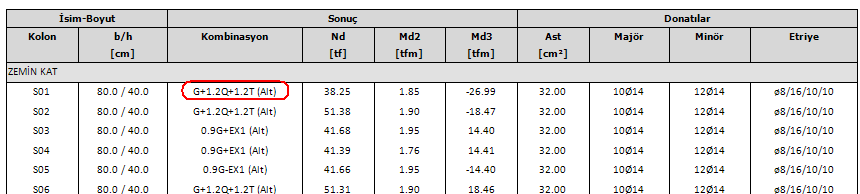

Kolon betonarme hesap sonuçları
