Köşe pencere çizmek için; duvarlar Eğrisel duvar komutuyla çizilip, duvar ileri ayarlarında eğri duvar nokta sayısı "1" verilir.
Kapı/pencere ayarlarında eğik kapı/pencere opsiyonu işaretlenirse; pencereler duvarın şeklini alıp yerleşir, düz kapı/ pencere opsiyonu işaretlenirse köşe duvarı pahlayarak yerleşir.
İşlem Adımları
-
Eğrisel Duvar ikonunu tıklayın.
-
Açılan Duvar toollbarında Ayarlar ikonunu tıklayın.
-

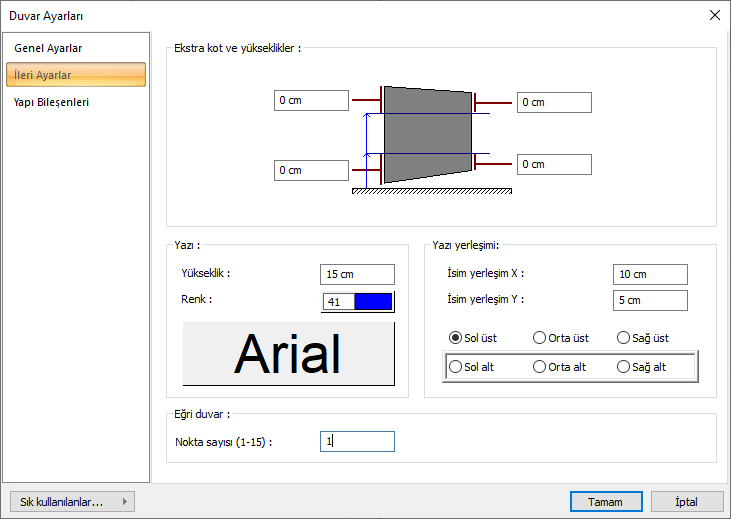

Duvar ayarları diyaloğu ileri ayarlar sekmesinde “Eğri duvar nokta sayısı” 1(bir) olarak girin.
-
Eğrisel Duvar komutuyla iki nokta tıklayarak L şeklinde duvar çizin.
-
Ribbon menüde Kapı-Pencere ikonunu tıklayın.
-

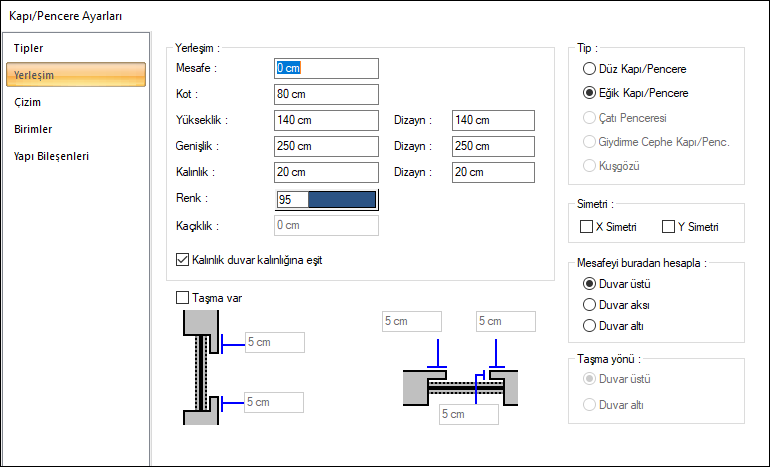

ODT kapı/pencere toolbarında ayarlar sekmesine girin. Kapı/pencere ayarları diyaloğunda istediğiniz pencere tipini seçin, yükseklik ve genişlik değerlerini girin.
-
Yerleşim sekmesinde “Mesafe” değerini sıfır verin.
-
Tip bölümünden Eğik/Kapı Pencere seçeneğini işaretleyin.
-
Tamam butonunu tıklayarak kapı/pencere ayarları diyaloğunu kapatın.
-
L şeklinde çizilmiş eğrisel duvarın köşesine farenin imleci getirdiğinizde pencerenin öngörüntüsü oluşacaktır.
-
Farenin sol tuşuna tıklayarak pencereyi yerleştirin. Esc tuşuna basarak komuttan çıkın.
|
İşlem adımı |
|---|
|
Eğrisel duvar komutuna girilmesi ve eğri nokta sayısı 1 olarak verilmesi
|
|
L şeklinde duvar çizilmesi
|
|
Kapı/pencere ayarlarının yapılması
|
|

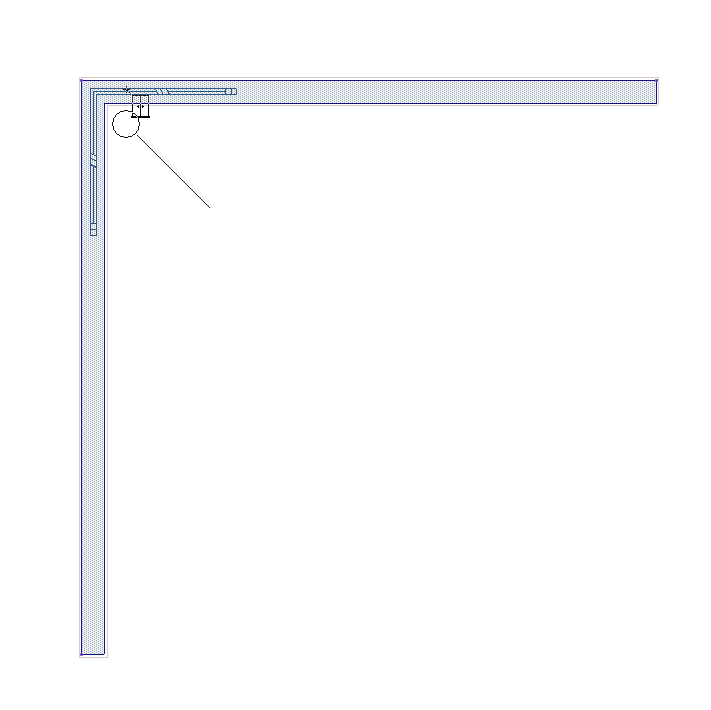

Duvarın köşesine pencerenin yerleştirilmesi
|
|

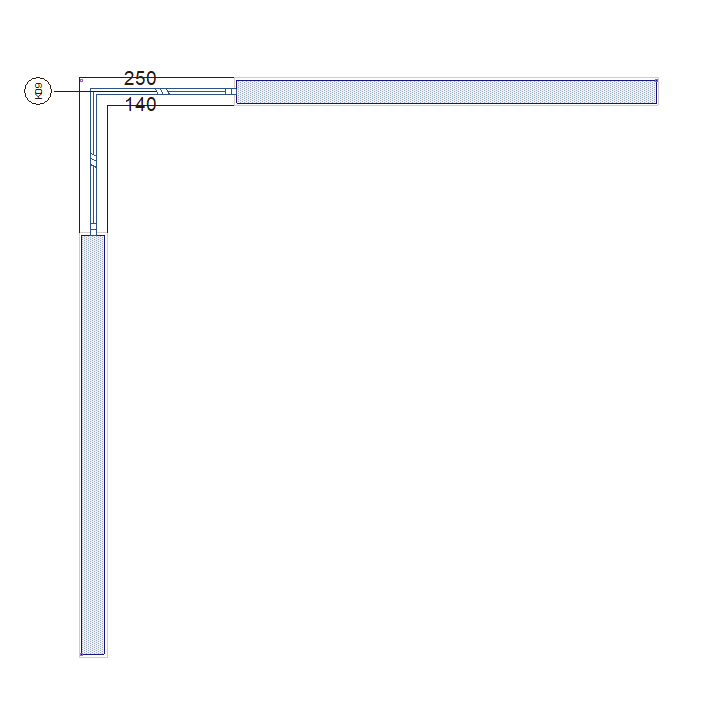

Köşe penceresi oluşması
|
