Tam Penetrasyonlu Küt Kaynaklı Birleşim Koşulları ve Uygulama Sınırları

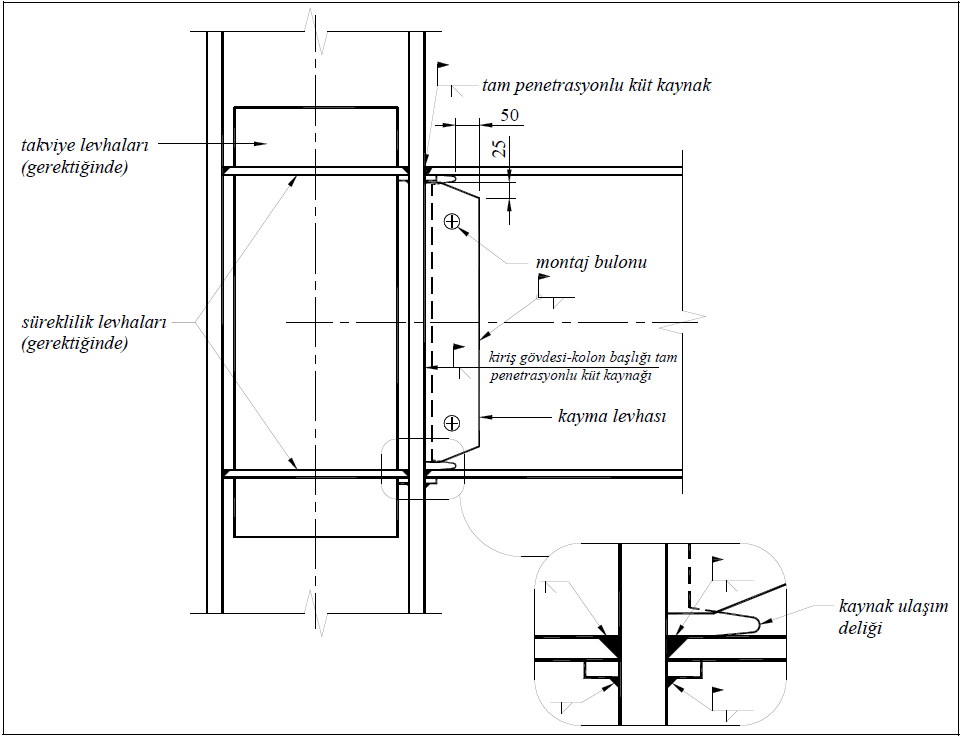

Bulonlu başlık levhalı moment aktaran birleşimlerin sağlanması gereken koşullar TBDY EK 9B 'de belirtildiği şekilde kontrol edilir. TBDY 2018 Şekil 9B.5’ e uygun birleşim modeli otomatik yapılır.

Sağlaması gereken koşullar

  • Ek 9B ‘de belirtilen süneklik düzeyi sınırlı için en az 0.02 radyan, süneklik düzeyi yüksek için ise en az 0.04 radyan dönme açısını sağlayacak kapasitede olması gerekir.

  • Hadde geniş başlıklı kesitler için aşağıda detaylandırılacak sınırlara uyulmalıdır.

Esaslar

  • Birleşim boyutlandırmasında sadece YDKT yöntemi kullanılacaktır. Sınır durumlar için kullanılan dayanım katsayıları ise şunlardır:

  • Sünek göçme sınır durumu (Akma Sınır Durumu):

  • Sünek olmayan göçme sınır durumu (Kırılma Sınır Durumu):

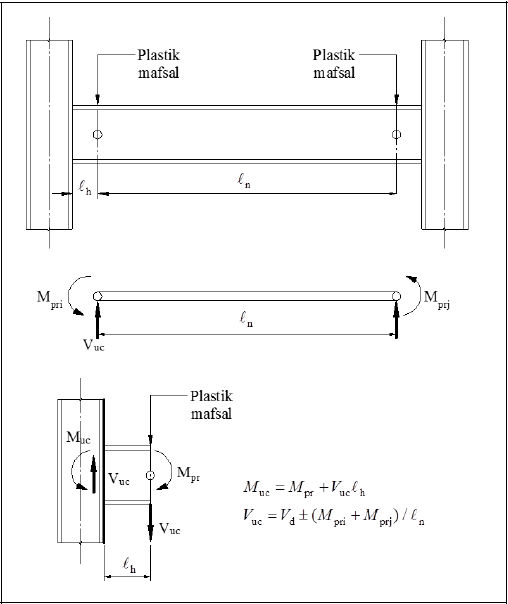

  • Plastik mafsal boyu lh her bir birleşim tipi için ilgili uygulama kuralları bölümünde tanımlanmıştır.

  • Plastik mafsal moment değerleri:

  • Birleşimin boyutlandırılmasında kullanılan Vuc, akma durumu esas alınarak belirlenen kesme kuvveti ile kiriş ucundaki plastik mafsalda 1.2G+0.5Q+0.2S kombinasyonundan hesaplanan kesme kuvveti toplanarak yukarıdaki görselde yer alan denkleme göre belirlenir.

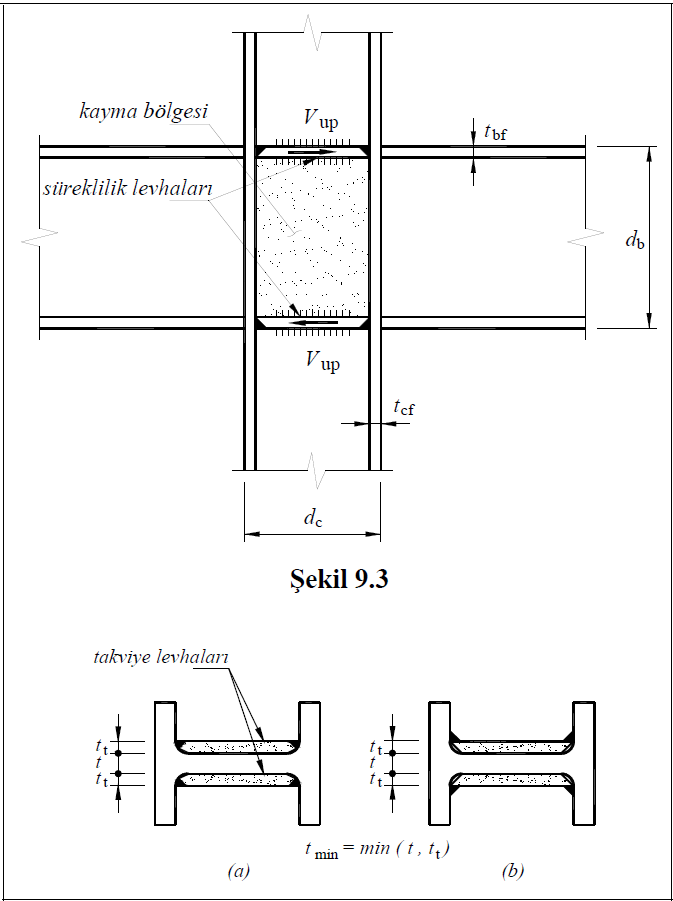

  • Kayma bölgesi için gerekli kesme kuvveti dayanımı, kolona birleşen kirişlerin olası plastik momentleri etkisinden meydana gelen kolon kesme kuvveti kullanılarak hesaplanır.

  • 9B.4.6 gereği kolon başlığı-kiriş başlığı birleşiminde uyulması gereken aşağıdaki koşullar otomatik kontrol edilir.

-Kiriş başlığı kolon başlığına tam penetrasyonlu küt kaynak ile bağlanacaktır.

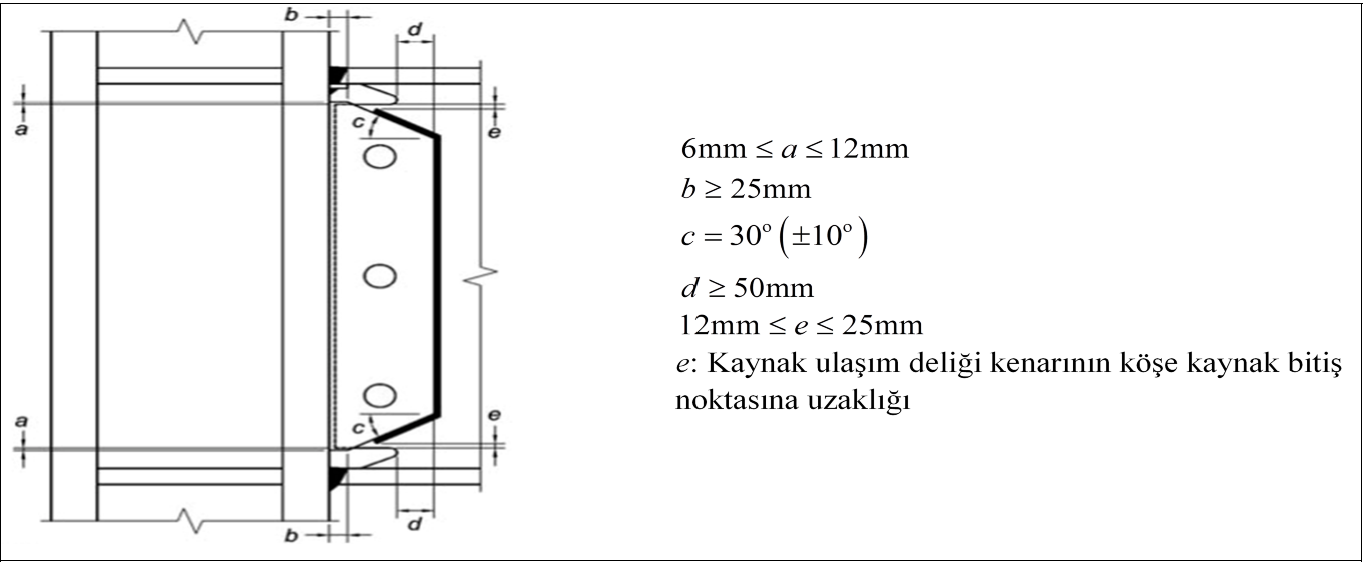

-Kaynak ulaşım delikleri Şekil 9B.6’da verilen geometriye ve uygulama koşullarına sahip olacaktır.

-9B.4.3 gereği birleşimin boyutlandırılmasında Denklem 9B.1 Cpr=1.4  ile otomatik hesaplanır.

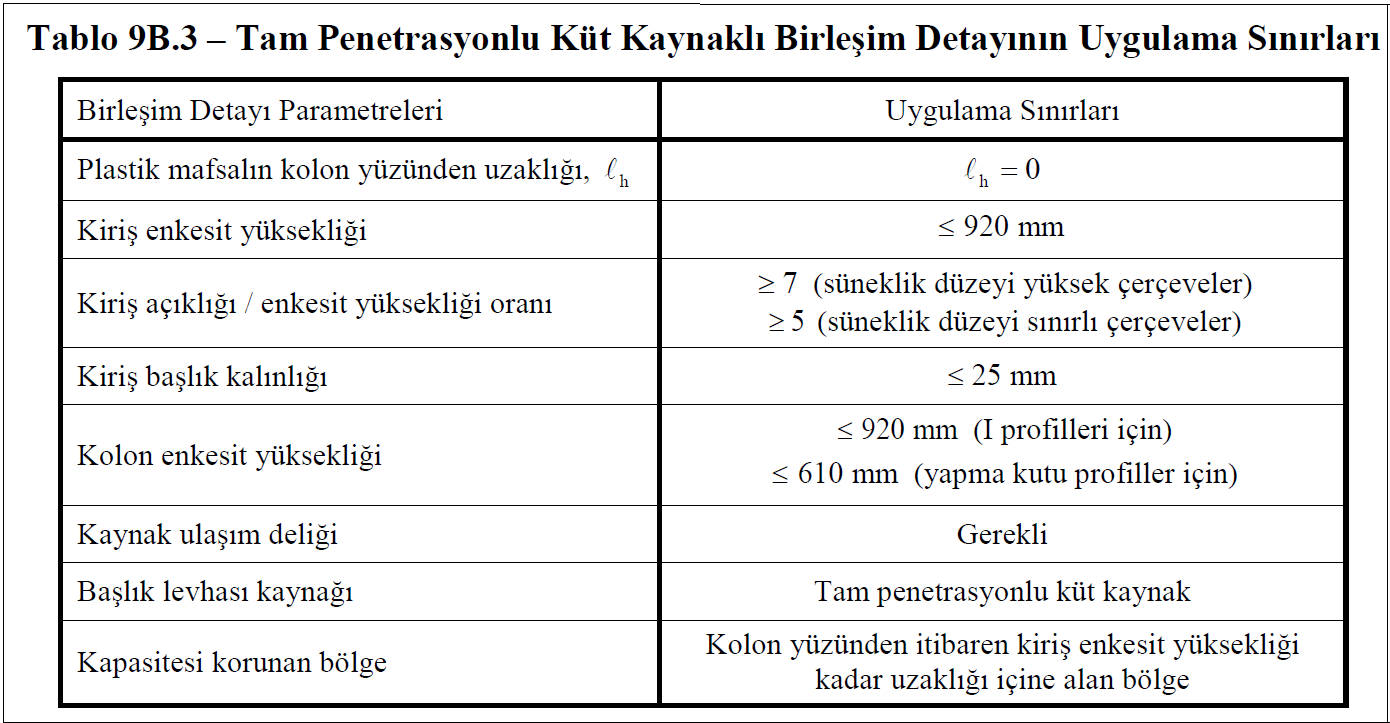

Uygulama Sınırları
