Alın levhalı kiriş eki birleşimi, iki kirişe kaynaklı alın levhalarını bulonla birleştirilmesi ile oluşturulan bir moment aktaran ek birleşimidir. Bulon kontrolü, kaynak kontrolü, levha kontrolü birleşimin elemanlarının yerleşimine göre otomatik yapılır. Alın levhalı kiriş eki birleşimi tasarımı Çelik Yapıların Tasarım, Hesap ve Yapım Esasları (ÇYTHYEDY) veya AISC 360-16 yönetmeliklerine göre otomatik yapılır ve birleşim raporu oluşturulur.
Alın levhalı kiriş eki birleşimi hesabında, geometri kontrolünde bulonlar arası mesafe, bulonların yatay ve düşey kenar mesafesi ile kaynak kalınlığı kontrolleri yapılır. Dayanım kontrolünde mesnet bulonlarında çekme, alın levhası kalınlığı, alın levhası kayma akması, alın levhası kayma kırılması, mesnet bulonlarında kayma, alın levhasında bulon deliği ezilmesi ve kaynak dayanımı kontrolleri yapılır.

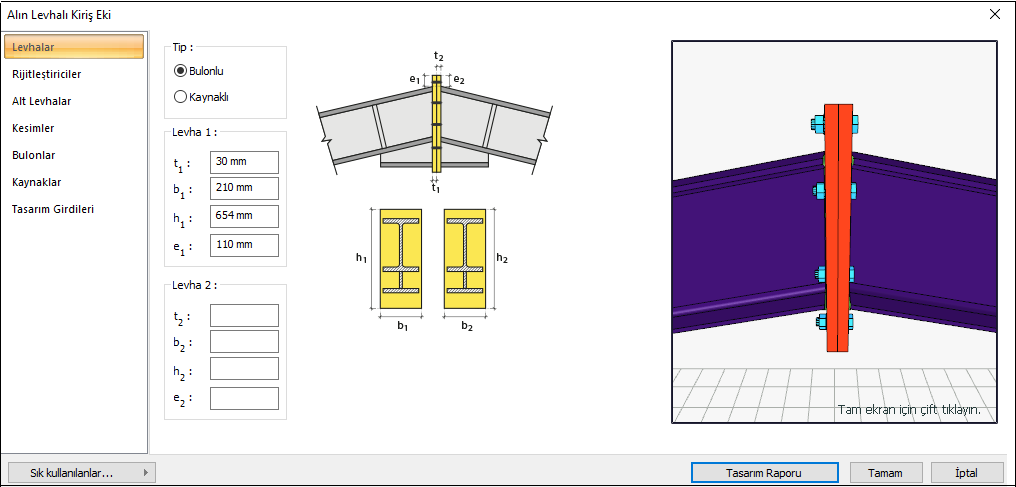

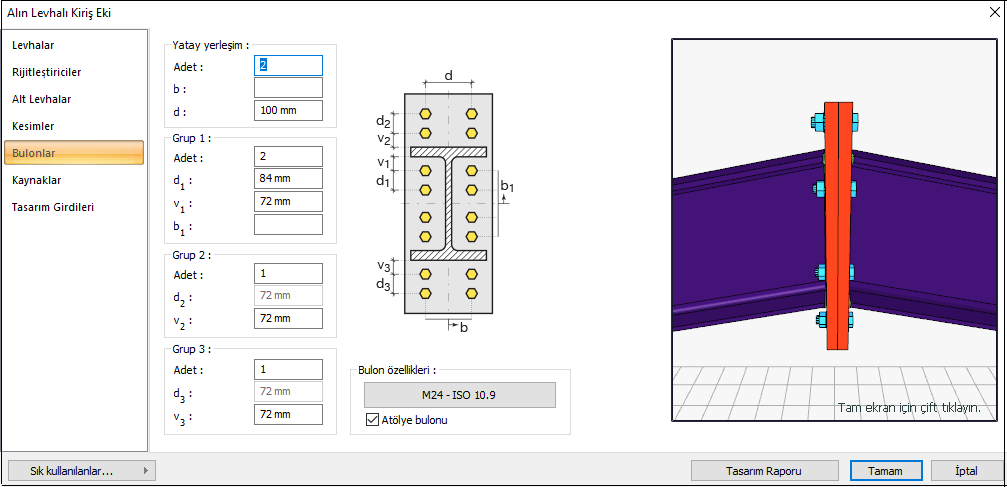

Birleşim Geometrisi
Geometri Kontrolü
Yatay Kenar Mesafesi
|
Leh ≥ Le- min |
ÇYTHYEDY 13.3.7 |
|
|
|
Leh |
55 mm |
Leh ≥ 2d=2*24=48 mm uygulama için uygunluk kontrolü |
√ |
|
Le- min |
32 mm |
Tablo 13.9 gereği minimum uzaklık kontrolü |
√ |
Düşey Kenar Mesafesi
|
Lev ≥ Le- min |
ÇYTHYEDY 13.3.7 |
|
|
|
Lev |
51.515 mm |
Leh ≥ 2d=2*24=48 mm uygulama için uygunluk kontrolü |
√ |
|
Le- min |
32 mm |
Tablo 13.9 gereği minimum uzaklık kontrolü |
√ |

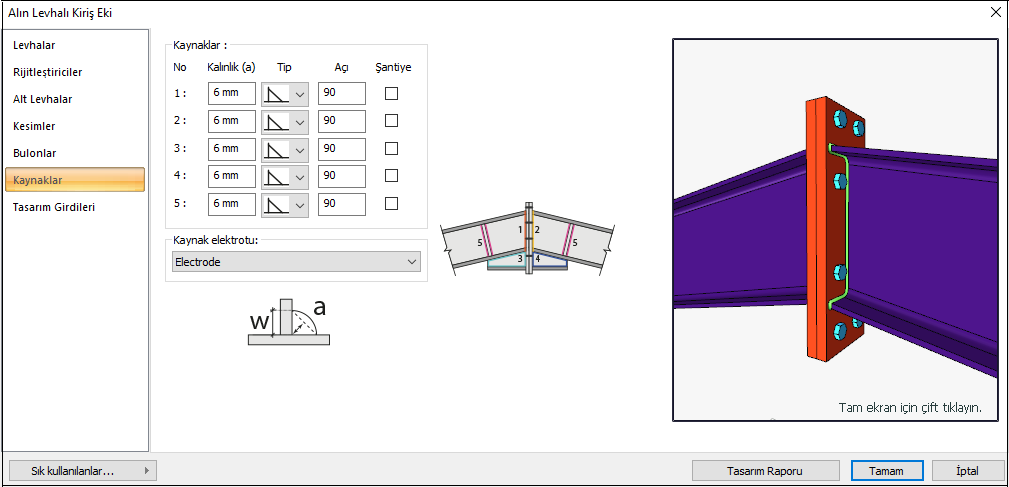

Kaynak Kalınlığı 1
|
a ≥ a min |
ÇYTHYEDY 13.3.7 |
|
|
|
a |
6 mm |
|
√ |
|
a min |
3.5 mm |
Tablo 13.4 |
√ |
Dayanım Kontrolleri
Mesnet Bulonunda Çekme
|
Ft |
750000 kN/m2 |
|
|
Ab |
|
AISC DG-4-2nd 3.7 |
|
Pt |
|
|
|
h0 |
|
|
|
h1 |
314.368 mm |
|
|
dm |
393.235 mm |
|
|
Mreq |
40.179 kNm |
|
|
Nreq |
-16.552 kN |
|
|
Rreq |
|
|
|
Rn |
|
|
|
ΦRn |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
93.899 kN |
1017.876 kN |
0.092 |
√ |
Alın Levhası Kalınlığı
|
Ab |
|
|
|
Pt |
|
|
|
Mn |
|
AISC 358-16 (6.8-5) |
|
Fyp |
235346 kN/m2 |
|
|
Yp |
2510.75 mm |
|
|
tp |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
28.903 mm |
30 mm |
0.963 |
√ |
Alın Levhası Kayma Akması
|
Fyp |
235359 kN/m2 |
|
|
Ag |
|
ÇYTHYEDY 13.17 |
|
dm |
393.235 mm |
|
|
Mreq |
40.179 kNm |
|
|
Nreq |
16.552 kN |
|
|
Rreq |
|
|
|
Rn |
|
|
|
ΦRn |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
93.899 kN |
1779.31 kN |
0.053 |
√ |
Alın Levhası Kayma Kırılması
|
Fu |
362846 kN/m2 |
|
|
Au |
|
ÇYTHYEDY 13.18 |
|
dm |
393.235 mm |
|
|
Mreq |
40.179 kNm |
|
|
Nreq |
16.552 kN |
|
|
Rreq |
|
|
|
Rn |
|
|
|
ΦRn |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
93.899 kN |
1508.714 kN |
0.062 |
√ |
Mesnet Bulonda Kayma
|
Ab |
|
|
|
Fnv |
|
|
|
Rn |
|
ÇYTHYEDY 13.10b |
|
ΦRn |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
1.058 kN |
610.725 kN |
0.002 |
√ |
Alın Levhasında Bulon Deliği Ezilmesi
|
dh |
24+2=26 mm |
|
|
Lc,edge |
|
|
|
Rn |
|
ÇYTHYEDY 13.3.13 Denklem 13.14a ve13.14b |
|
Rn-edge |
|
|
|
Lc,spacing |
|
|
|
Rn-spacing |
|
|
|
Rn |
|
|
|
ΦRn |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
1.058 kN |
1695.14 kN |
0.001 |
√ |
Kaynak Kalınlığı 1
|
Fyp |
235359 kN/m2 |
AISC DG-4-2 nd 2.1.7 |
|
tbw |
9 mm |
|
|
Fe |
480000 kN/m2 |
|
|
w |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
3.976 mm |
8.487 mm |
0.469 |
√ |
Kaynak Dayanımı 1
|
w |
8.487 mm |
|
|
FE |
480 N/mm2 |
|
|
le |
189.75 mm |
|
|
Rn |
|
AISC DG-4-2 nd 2.1.8 |
|
Rn/Ω |
|
|
|
Gereken |
Hazır |
Oran |
Kontrol |
|---|---|---|---|
|
1.058 kN |
491.8 kN |
0.002 |
√ |
