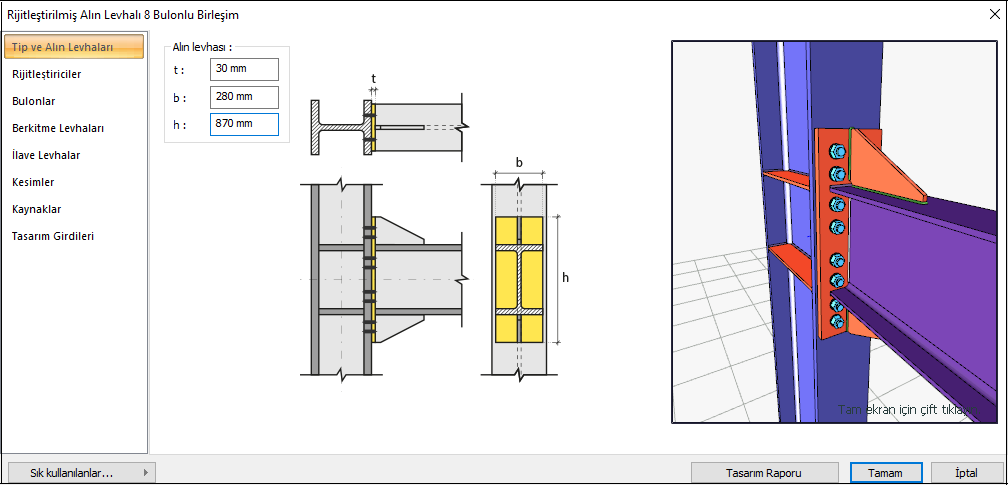

Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim Tasarımı

Rijitleştirilmiş Alın Levhalı Sekiz Bulonlu birleşim, kolonlara bulon, kirişe ise kaynakla bağlanan ve berkitme levhası olan bir moment aktaran birleşim (rijit birleşim) tipidir. Bulon kontrolü, kaynak kontrolü, levha kontrolü ve birleşim uygulama sınırları kontrolü birleşimin elemanlarının yerleşimine göre otomatik yapılır. Rijitleştirilmiş Alın Levhalı Dört Bulonlu birleşim tasarımı Çelik Yapıların Tasarım, Hesap ve Yapım Esasları (ÇYTHYEDY) veya AISC 360-16 yönetmeliklerine göre otomatik yapılır ve birleşim raporu oluşturulur. Birleşim detayı uygulama sınırları TBDY Tablo 9B.1 'e göre kontrol edilir.

Rijitleştirilmiş Alın Levhalı Sekiz Bulonlu birleşim hesabında, geometri kontrolünde yatay ve düşey bulon mesafeleri, alın levhası kaynak kalınlığı, süreklilik levhası kaynak kalınlığı ve uygulama sınırları kontrolü yapılır. Dayanım kontrollerinde, bulon çapı, alın levhası kalınlığı, alın levhası kayma akması, alın levhası kayma kırılması, berkitme levhası kaynak kalınlığı, mesnet bulonlarında kayma, alın levhasında bulon deliği ezilme, kolon başlığında bulon deliği ezilmesi, alın levhası kaynak kalınlığı, kolon başlık kalınlığı, kolon panel bölgesi kayması ve kayma bölgesi kalınlığı kontrolü yapılır.

Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim Koşulları ve Uygulama Sınırları

Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim Raporu 1

Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim Raporu 2

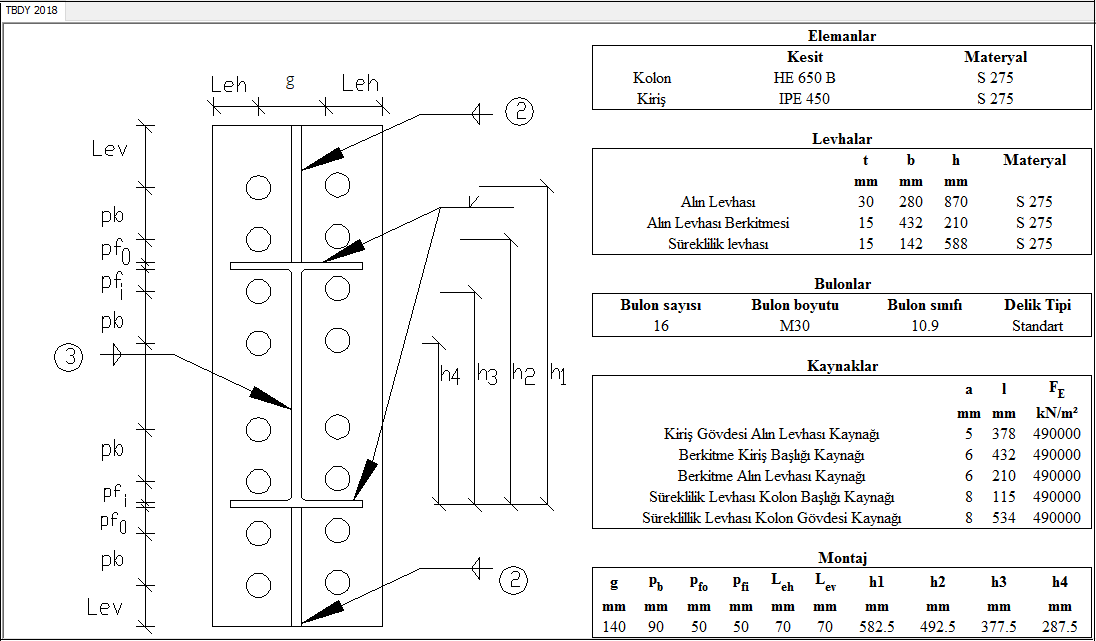

Birleşim Geometrisi

GEOMETRİ KONTROLLERİ

Bulonlar Arası Mesafe

s_min ≥ 3d	ÇYTHYEDY 13.3.6
s	90 mm
d	30 mm	s =90 mm > s_min = 3*30=90 mm	√

Yatay Kenar Mesafesi

L_eh ≥ L_{e- min}	ÇYTHYEDY 13.3.7
L_eh	60 mm	L_eh ≥ 2d=2*30=60 mm uygulama için uygunluk kontrolü	√
L_{e- min}	40 mm	Tablo 13.9 gereği minimum uzaklık kontrolü	√

Düşey Kenar Mesafesi

L_ev ≥ L_{e- min}	ÇYTHYEDY 13.3.7
L_ev	60 mm	L_eh ≥ 2d=2*30=60 mm uygulama için uygunluk kontrolü	√
L_{e- min}	40 mm	Tablo 13.9 gereği minimum uzaklık kontrolü	√

Kiriş Gövdesi Alın Levhası Kaynak Kalınlığı

a ≥ a_min
a	5 mm		√
a_min	3.5 mm	Tablo 13.4	√

Berkitme Kiriş Başlığı Kaynak Kalınlığı

a ≥ a_min
a	6 mm		√
a_min	4 mm	Tablo 13.4	√

Berkitme Alın Levhası Kaynak Kalınlığı

a ≥ a_min
a	6 mm		√
a_min	4 mm	Tablo 13.4	√

Süreklilik Levhası - Kolon Başlığı Kaynak Kalınlığı

a ≥ a_min
a	8 mm		√
a_min	4 mm	Tablo 13.4	√

Süreklilik Levhası - Kolon Gövdesi Kaynak Kalınlığı

a ≥ a_min
a	8 mm		√
a_min	4 mm	Tablo 13.4	√

Birleşim Detayı Uygulama Sınırları (TBDY Tablo 9B.1)

Kiriş açıklığı/Kiriş enkesit yüksekliği	9144 mm /450 mm=20.32	≥7.0
Alın levhası kalınlığı, t_p	30 mm	18≤t_p≤65
Alın levhası genişliği,b_p	298 mm	215≤ b_p≤ 400
Bulonlar arası yatay mesafe, g	154 mm	125≤g≤155
p_fi	72 mm	40≤p_fi≤50
p_fo	72 mm	40≤p_fi≤50
Kiriş enkesit yüksekliği, d_b	450 mm	450≤ d_b≤ 950
Kiriş başlık kalınlığı, t_bf	15 mm	14≤t_bf≤35
Kolon enkesit yüksekliği	650	≤ 920 mm
Bulon sınıfı	10.9	8.8 - 10.9
Alın levhası malzemesinin min akma gerilmesi	275 MPa	235 /275/355 MPa
Başlık levhası kaynağı	CJP	CJP

Dayanım Kontrolleri

Bulon Çapı

M_uc	833.213 kNm	AISC 358-16 (6.8-4)
F_t	750000 kN/m²
h₁
h₂
h₃
h₄
d_b

Gereken	Hazır	Oran	Kontrol
22.252 mm	30 mm	0.708	√

Alın Levhası Kalınlığı

M_uc	833.213 kNm	AISC 358-16 (6.8-5)
F_yp	275000 kN/m²
s
Y_p
Y_p
t_p

Gereken	Hazır	Oran	Kontrol
23.01 mm	30 mm	0.767	√

Alın Levhası Berkitme Kalınlığı

t_bw	9 mm	AISC 358-16 (6.8-9)
F_yb	275000 kN/m²
F_ys	275000 kN/m²
t_s	12 mm

Gereken	Hazır	Oran	Kontrol
9 mm	15 mm	0.600	√

Alın Levhası Berkitmede Yerel Burkulma

h_s	210 mm	AISC 358-16 (6.8-10)
t_s	15 mm
E	205939650 kN/m²
F_ys	275000 kN/m²

Gereken	Hazır	Oran	Kontrol
14 mm	15.325 mm	0.914	√

Berkitme Kiriş Başlığı Kaynak Kalınlığı

F_ys	275000 kN/m²	AISC DG 4-2^nd 3.2.10
t_s	15 mm
F_e	490000 kN/m²
w

Gereken	Hazır	Oran	Kontrol
7.938 mm	8.487 mm	0.935	√

Berkitme Alın Levhası Kaynak Kalınlığı

F_ys	275000 kN/m²	AISC DG 4-2^nd 3.2.10
t_s	15 mm
F_e	490000 kN/m²
w

Gereken	Hazır	Oran	Kontrol
7.938 mm	8.487 mm	0.935	√

Mesnet Bulonda Kayma

A_b
F_n
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
211.464 kN	2290.22 kN	0.092	√

Alın Levhasında Bulon Deliği Ezilmesi

d_h	30+3=33 mm
L_c,edge
R_n		ÇYTHYEDY 13.3.13 Denklem 13.14a ve13.14b
R_n-edge
L_c,spacing1
R_n-spacing1
L_c,spacing2
R_n-spacing2
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
211.464 kN	6044.22 kN	0.035	√

Kolon Başlığında Bulon Deliği Ezilmesi

d_h	30+3=33 mm
R_n		ÇYTHYEDY 13.3.13 Denklem 13.14a ve13.14b
R_n-edge
L_c,spacing1
R_n-spacing1
L_c,spacing2
R_n-spacing2
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
211.464 kN	6424.142	0.033	√

Kiriş Gövdesi Alın Levhası Kaynak Kalınlığı

F_yp	275000 kN/m²	AISC 358-16 (6.7.6)3
t_bw	9 mm
F_e	490000 kN/m²
w

Gereken	Hazır	Oran	Kontrol
4.763 mm	7.072 mm	0.673	√

Kolon Başlık Kalınlığı

M_uc	803.836 kNm	AISC 358-16 (6.8-13)
F_yp	275000 kN/m²
s
c
Y_c
Y_c
t_cf

Gereken	Hazır	Oran	Kontrol
21.772mm	31 mm	0.702	√

Kolon Panel Bölgesi Kayması

P_r	429.124 kN	ÇYTHYEDY 13.29a
P_y
F_y	275000 kN/m²
A_g	28634.759 mm²
d_c	650 mm
t_w	16 mm
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
1696.742 kN	1716 kN	0.989	√

Kayma Bölgesi Kalınlığı

t_min≥u/180		TBDY 2018 9.3.4.2b
t_min=t_w	16 mm
t_w	16 mm
u	2016 mm

Gereken	Hazır	Oran	Kontrol
11.2 mm	16 mm	0.700	√
