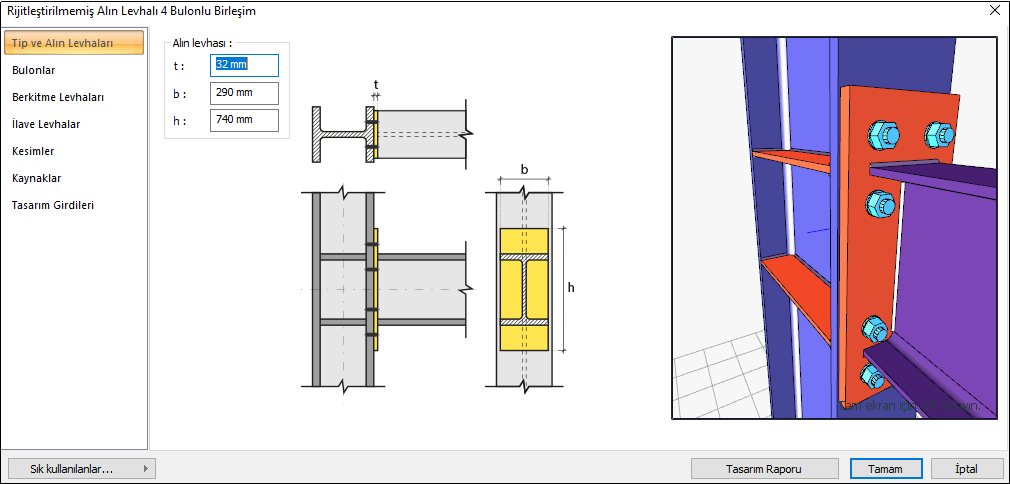

Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim Tasarımı

Rijitleştirilmemiş Alın Levhalı Dört Bulonlu birleşim, kolonlara bulon kirişe ise kaynakla bağlanan bir moment aktaran birleşim (rijit birleşim) tipidir. Bulon kontrolü, kaynak kontrolü, levha kontrolü ve birleşim uygulama sınırları kontrolü birleşimin elemanlarının yerleşimine göre otomatik yapılır. Rijitleştirilmemiş Alın Levhalı Dört Bulonlu birleşim tasarımı Çelik Yapıların Tasarım, Hesap ve Yapım Esasları (ÇYTHYEDY) veya AISC 360-16 yönetmeliklerine göre otomatik yapılır ve birleşim raporu oluşturulur. Birleşim detayı uygulama sınırları TBDY Tablo 9B.1 'e göre kontrol edilir.

Rijitleştirilmemiş Alın Levhalı Dört Bulonlu birleşim hesabında, geometri kontrolünde yatay ve düşey bulon mesafeleri, alın levhası kaynak kalınlığı, süreklilik levhası kaynak kalınlığı ve uygulama sınırları kontrolü yapılır. Dayanım kontrollerinde, bulon çapı, alın levhası kalınlığı, alın levhası kayma akması, alın levhası kayma kırılması, mesnet bulonlarında kayma, alın levhasında bulon deliği ezilme, kolon başlığında bulon deliği ezilmesi, alın levhası kaynak kalınlığı, kolon başlık kalınlığı, kolon panel bölgesi kayması ve kayma bölgesi kalınlığı kontrolü yapılır.

Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim Koşulları ve Uygulama Sınırları

Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim Raporu (ÇYTHYEDY)

Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim Raporu (AISC 360-16)

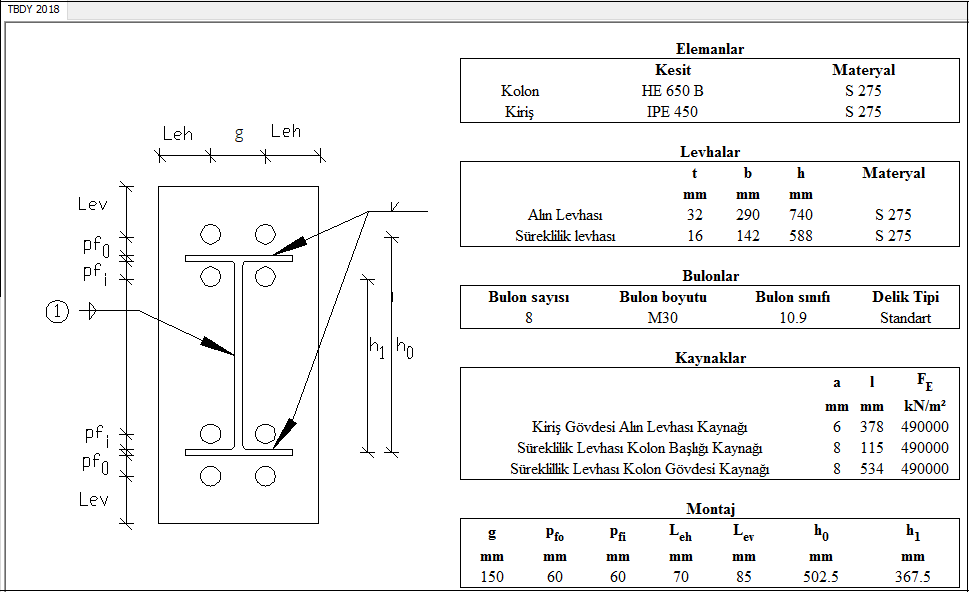

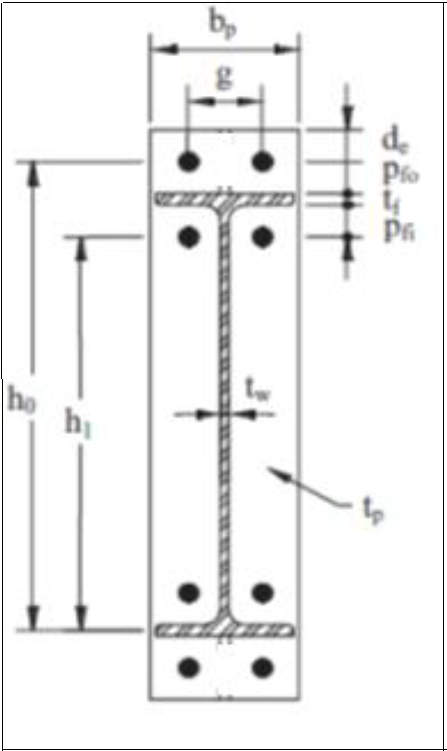

Birleşim Geometrisi

GEOMETRİ KONTROLLERİ

Yatay Kenar Mesafesi

L_eh ≥ L_{e- min}	ÇYTHYEDY 13.3.7
L_eh	70 mm	L_eh ≥ 2d=2*30=60 mm uygulama için uygunluk kontrolü	√
L_{e- min}	40 mm	Tablo 13.9 gereği minimum uzaklık kontrolü	√

Düşey Kenar Mesafesi

L_ev ≥ L_{e- min}	ÇYTHYEDY 13.3.7
L_ev	85 mm	L_eh ≥ 2d=2*30=60 mm uygulama için uygunluk kontrolü	√
L_{e- min}	40 mm	Tablo 13.9 gereği minimum uzaklık kontrolü	√

Kiriş Gövdesi Alın Levhası Kaynak Kalınlığı

a ≥ a_min
a	6 mm		√
a_min	3.5 mm	Tablo 13.4	√

Süreklilik Levhası - Kolon Başlığı Kaynak Kalınlığı

a ≥ a_min
a	8 mm		√
a_min	4 mm	Tablo 13.4	√

Süreklilik Levhası - Kolon Gövdesi Kaynak Kalınlığı

a ≥ a_min
a	8 mm		√
a_min	4 mm	Tablo 13.4	√

Birleşim Detayı Uygulama Sınırları (TBDY Tablo 9B.1)

Kiriş açıklığı/Kiriş enkesit yüksekliği	9144 mm /450 mm=20.32	≥7.0
Alın levhası kalınlığı, t_p	32 mm	12≤t_p≤60
Alın levhası genişliği,b_p	290 mm	160≤ b_p≤ 300
Bulonlar arası yatay mesafe, g	150 mm	100≤g≤155
p_fi	60 mm	40≤p_fi≤115
p_fo	60 mm	40≤p_fo≤115
Kiriş enkesit yüksekliği, d_b	450 mm	270≤ d_b≤ 1400
Kiriş başlık kalınlığı, t_bf	15 mm	10≤t_bf≤25
Kolon enkesit yüksekliği	650	≤ 920 mm
Bulon sınıfı	10.9	8.8 - 10.9
Alın levhası malzemesinin min akma gerilmesi	275 MPa	235 /275 / 355 MPa
Başlık levhası kaynağı	CJP	CJP

Dayanım Kontrolleri

Bulon çapı

M_uc	783.345 kNm	AISC 358-16 (6.8-3)
F_t	750000 kN/m²
h_o
h₁
d_b

Gereken	Hazır	Oran	Kontrol
29.141 mm	30 mm	0.971	√

Alın Levhası Kalınlığı

M_uc	783.345 kNm	AISC 358-16 (6.8-5)
F_yp	275000 kN/m²
s
Y_p
Y_p
t_p

Gereken	Hazır	Oran	Kontrol
30.74 mm	32 mm	0.961	√

Alın Levhası Kayma Akması

M_uc	783.345 kNm	AISC 358-16 (6.8-7)
F_f
R_req=F_f/2
F_yp	275000 kN/m²
b_p	290 mm
t_p	32 mm
d	450 mm
t_bf	15 mm
R_n

Gereken	Hazır	Oran	Kontrol
900.396 kN	1531.2 kN	0.588	√

Alın Levhası Kayma Kırılması

M_uc	783.345 kNm	AISC 358-16 (6.8-7)
F_f
R_req=F_f/2
F_up	410000 kN/m²
A_n
d	450 mm
t_bf	15 mm
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
900.396 kN	1027.3 kN	0.876	√

Mesnet Bulonda Kayma

A_b
F_n
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
212.57 kN	1145.11 kN	0.186	√

Alın Levhasında Bulon Deliği Ezilme

d_h	30+3=33 mm
L_c,edge
R_n		ÇYTHYEDY 13.3.13 Denklem 13.14a ve13.14b
R_n-edge
L_c,spacing
R_n-spacing
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
212.57 kN	3400.704 kN	0.063	√

Kolon Başlığında Bulon Deliği Ezilmesi

d_h	30+3=33 mm
R_n		ÇYTHYEDY 13.3.13 Denklem 13.14a ve13.14b
R_n-edge
L_c,spacing
R_n-spacing
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
212.57 kN	3294.432 kN	0.065	√

Kiriş Gövdesi Alın Levhası Kaynak Kalınlığı

F_yp	275000 kN/m²	AISC 358-16 (6.7.6)3
t_bw	9 mm
F_e	490000 kN/m²
w

Gereken	Hazır	Oran	Kontrol
4.763 mm	8.487 mm	0.561	√

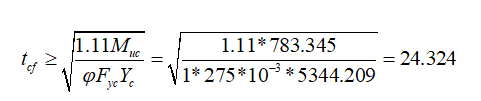

Kolon Başlık Kalınlığı

M_uc	783.345 kNm	AISC 358-16 (6.8-5)
F_yp	275000 kN/m²
s
c
Y_c
Y_c
t_cf

Gereken	Hazır	Oran	Kontrol
24.324 mm	31 mm	0.785	√

Kolon Panel Bölgesi Kayması

P_r	429.124 kN	ÇYTHYEDY 13.29a
P_y
F_y	275000 kN/m²
A_g	28634.759 mm²
d_c	650 mm
t_w	16 mm
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
1595.191 kN	1716 kN	0.930	√

Kayma Bölgesi Kalınlığı

t_min≥u/180		TBDY 2018 9.3.4.2b
t_min=t_w	16 mm
t_w	16 mm
u	2016 mm

Gereken	Hazır	Oran	Kontrol
11.2 mm	16 mm	0.700	√
