Rijitleştirilmiş Alın Levhalı 4 Bulonlu Birleşim Tasarımı

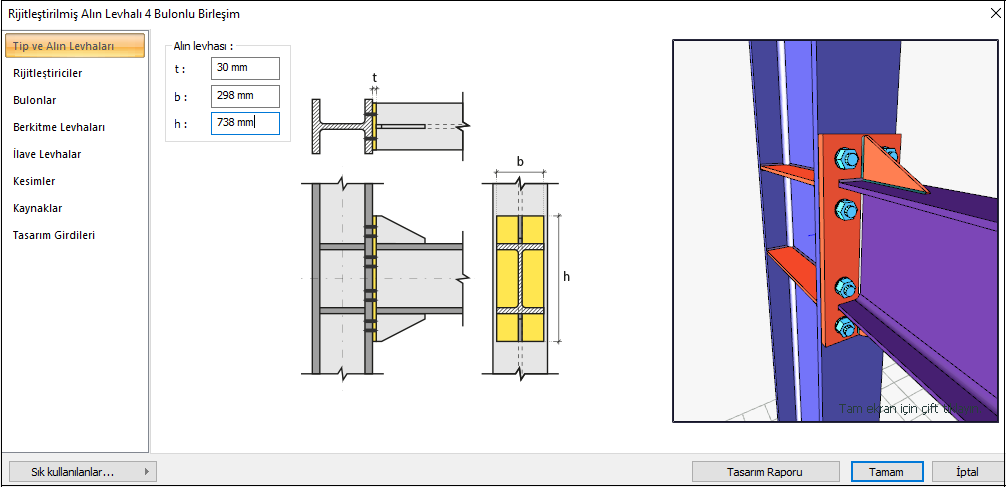

Rijitleştirilmiş Alın Levhalı Dört Bulonlu birleşim, kolonlara bulon, kirişe ise kaynakla bağlanan ve berkitme levhası olan bir moment aktaran birleşim (rijit birleşim) tipidir. Bulon kontrolü, kaynak kontrolü, levha kontrolü ve birleşim uygulama sınırları kontrolü birleşimin elemanlarının yerleşimine göre otomatik yapılır. Rijitleştirilmiş Alın Levhalı Dört Bulonlu birleşim tasarımı Çelik Yapıların Tasarım, Hesap ve Yapım Esasları (ÇYTHYEDY) veya AISC 360-16 yönetmeliklerine göre otomatik yapılır ve birleşim raporu oluşturulur. Birleşim detayı uygulama sınırları TBDY Tablo 9B.1 'e göre kontrol edilir.

Rijitleştirilmiş Alın Levhalı Dört Bulonlu birleşim hesabında, geometri kontrolünde yatay ve düşey bulon mesafeleri, alın levhası kaynak kalınlığı, süreklilik levhası kaynak kalınlığı ve uygulama sınırları kontrolü yapılır. Dayanım kontrollerinde, bulon çapı, alın levhası kalınlığı, alın levhası kayma akması, alın levhası kayma kırılması, berkitme levhası kaynak kalınlığı, mesnet bulonlarında kayma, alın levhasında bulon deliği ezilme, kolon başlığında bulon deliği ezilmesi, alın levhası kaynak kalınlığı, kolon başlık kalınlığı, kolon panel bölgesi kayması ve kayma bölgesi kalınlığı kontrolü yapılır.

Rijitleştirilmiş Alın Levhalı 4 Bulonlu Birleşim Koşulları ve Uygulama Sınırları

Rijitleştirilmiş Alın Levhalı 4 Bulonlu Birleşim Raporu

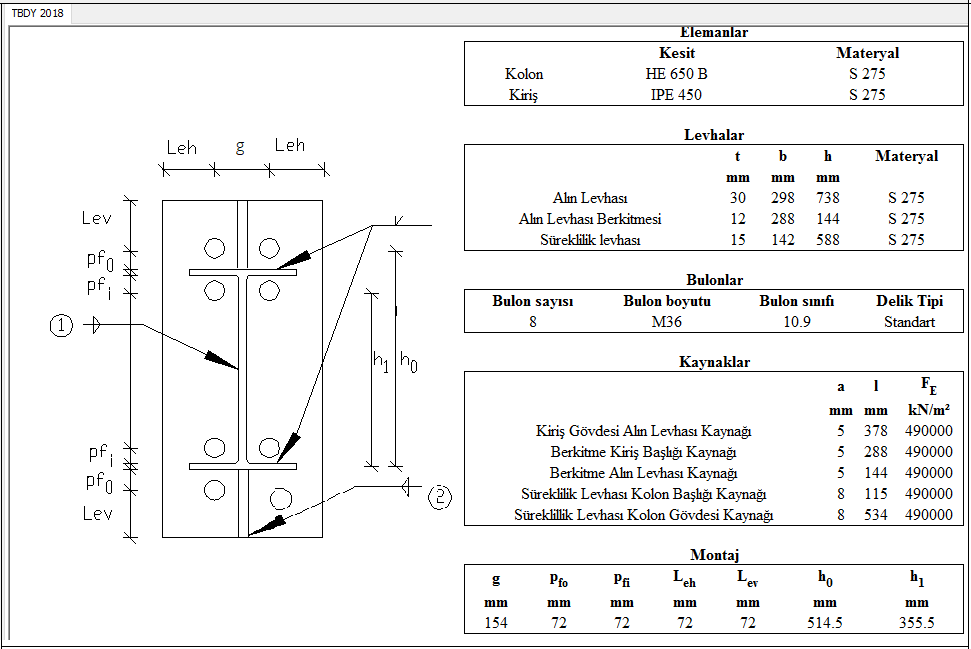

Birleşim Geometrisi

GEOMETRİ KONTROLLERİ

Yatay Kenar Mesafesi

L_eh ≥ L_{e- min}	ÇYTHYEDY 13.3.7
L_eh	72 mm	L_eh ≥ 2d=2*30=60 mm uygulama için uygunluk kontrolü	√
L_{e- min}	48 mm	Tablo 13.9 gereği minimum uzaklık kontrolü	√

Düşey Kenar Mesafesi

L_ev ≥ L_{e- min}	ÇYTHYEDY 13.3.7
L_ev	72 mm	L_eh ≥ 2d=2*30=60 mm uygulama için uygunluk kontrolü	√
L_{e- min}	48 mm	Tablo 13.9 gereği minimum uzaklık kontrolü	√

Kiriş Gövdesi Alın Levhası Kaynak Kalınlığı

a ≥ a_min
a	5 mm		√
a_min	3.5 mm	Tablo 13.4	√

Berkitme Kiriş Başlığı Kaynak Kalınlığı

a ≥ a_min
a	5 mm		√
a_min	3.5 mm	Tablo 13.4	√

Berkitme Alın Levhası Kaynak Kalınlığı

a ≥ a_min
a	5 mm		√
a_min	3.5 mm	Tablo 13.4	√

Süreklilik Levhası - Kolon Başlığı Kaynak Kalınlığı

a ≥ a_min
a	8 mm		√
a_min	4 mm	Tablo 13.4	√

Süreklilik Levhası - Kolon Gövdesi Kaynak Kalınlığı

a ≥ a_min
a	8 mm		√
a_min	4 mm	Tablo 13.4	√

Birleşim Detayı Uygulama Sınırları (TBDY Tablo 9B.1)

Kiriş açıklığı/Kiriş enkesit yüksekliği	9144 mm /450 mm=20.32	≥7.0
Alın levhası kalınlığı, t_p	30 mm	12≤t_p≤40
Alın levhası genişliği,b_p	298 mm	160≤ b_p≤ 300
Bulonlar arası yatay mesafe, g	154 mm	100≤g≤155
p_fi	72 mm	45≤p_fi≤140
p_fo	72 mm	45≤p_fo≤145
Kiriş enkesit yüksekliği, d_b	450 mm	270≤ d_b≤ 610
Kiriş başlık kalınlığı, t_bf	15 mm	10≤t_bf≤25
Kolon enkesit yüksekliği	650	≤ 920 mm
Bulon sınıfı	10.9	8.8 - 10.9
Alın levhası malzemesinin min akma gerilmesi	275 MPa	235 /275/355 MPa
Başlık levhası kaynağı	CJP	CJP

Dayanım Kontrolleri

Bulon çapı

M_uc	803.836 kNm	AISC 358-16 (6.8-3)
F_t	750000 kN/m²
h_o
h₁
d_b

Gereken	Hazır	Oran	Kontrol
29.52 mm	36 mm	0.820	√

Alın Levhası Kalınlığı

M_uc	803.836 kNm	AISC 358-16 (6.8-5)
F_yp	275000 kN/m²
s
Y_p
Y_p
t_p

Gereken	Hazır	Oran	Kontrol
27.027 mm	30 mm	0.901	√

Alın Levhası Berkitme Kalınlığı

t_bw	9 mm	AISC 358-16 (6.8-9)
F_yb	275000 kN/m²
F_ys	275000 kN/m²
t_s	12 mm

Gereken	Hazır	Oran	Kontrol
9 mm	12 mm	0.750	√

Alın Levhası Berkitme Yerel Burkulması

h_s	144 mm	AISC 358-16 (6.8-10)
t_s	12 mm
E	205939650 kN/m²
F_ys	275000 kN/m²

Gereken	Hazır	Oran	Kontrol
12	15.325	0.783	√

Berkitme Kiriş Başlığı Kaynak Kalınlığı

F_ys	275000 kN/m²	AISC DG 4-2^nd 3.2.10
t_s	12 mm
F_e	490000 kN/m²
w

Gereken	Hazır	Oran	Kontrol
6.35	7.072	0.898	√

Berkitme Alın Levhası Kaynak Kalınlığı

F_ys	275000 kN/m²	AISC DG 4-2^nd 3.2.10
t_s	12 mm
F_e	490000 kN/m²
w

Gereken	Hazır	Oran	Kontrol
6.35	7.072	0.898	√

Mesnet Bulonda Kayma

A_b
F_n
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
214.84 kN	1648.959 kN	0.130	√

Alın Levhasında Bulon Deliği Ezilmesi

d_h	36+3=39 mm
L_c,edge
R_n		ÇYTHYEDY 13.3.13 Denklem 13.14a ve13.14b
R_n-edge
L_c,spacing
R_n-spacing
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
214.84 kN	3307.716 kN	0.065	√

Kolon Başlığında Bulon Deliği Ezilmesi

d_b	36 mm
R_n		ÇYTHYEDY 13.3.13 Denklem 13.14a ve13.14b
R_n-edge
L_c,spacing
R_n-spacing
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
214.84 kN	3953.318 kN	0.054	√

Kiriş Gövdesi Alın Levhası Kaynak Kalınlığı

F_yp	275000 kN/m²	AISC 358-16 (6.7.6)3
t_bw	9 mm
F_e	490000 kN/m²
w

Gereken	Hazır	Oran	Kontrol
4.763 mm	7.072 mm	0.673	√

Kolon Başlık Kalınlığı

M_uc	803.836 kNm	AISC 358-16 (6.8-13)
F_yp	275000 kN/m²
s
c
Y_c
Y_c
t_cf

Gereken	Hazır	Oran	Kontrol
25.336 mm	31 mm	0.817	√

Kolon Panel Bölgesi Kayması

P_r	429.124 kN	ÇYTHYEDY 13.29a
P_y
F_y	275000 kN/m²
A_g	28634.759 mm²
d_c	650 mm
t_w	16 mm
R_n
ΦR_n

Gereken	Hazır	Oran	Kontrol
1636.918 kN	1716 kN	0.954	√

Kayma Bölgesi Kalınlığı

t_min≥u/180		TBDY 2018 9.3.4.2b
t_min=t_w	16 mm
t_w	16 mm
u	2016 mm

Gereken	Hazır	Oran	Kontrol
11.2 mm	16 mm	0.700	√
