R Aşık komutu ile çelik tasarıma ait r aşıklar oluşturulur.

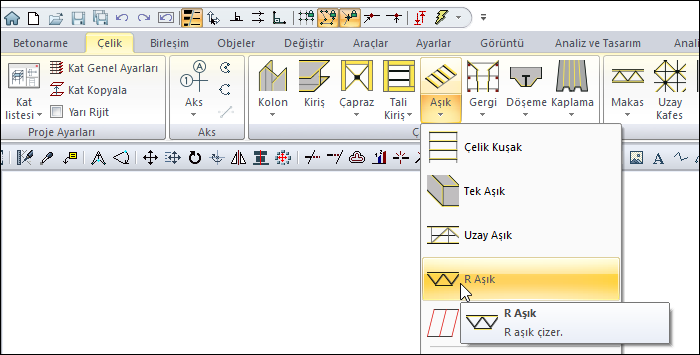

R Aşık Komutunun Yeri
Ribbon menü Çelik sekmesi Çelik başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Ribbon menüden R Aşık ikonunu tıklayın.
-
Çelik aşık toolbarı açılacaktır.
-
Çelik aşık toolbarında yer alan profil listesine tıklayarak listeden bir profil seçin.
-
R aşıkların arasında oluşacağı çelik kirişlerinden veya makas üst başlıklarından ilkini seçin.
-
İkinci çelik kirişinizi veya makas üst başlığınızı seçtiğiniz de R aşık ayarları diyaloğu açılacaktır.
-
Diyalogda R aşık modül yüksekliği, aşıkların kaç adet olacağı, yerleşim düzeni vb parametreler yer alır. Ayarları yaptıktan sonra tamam butonunu tıklayın.
-
R aşıklar oluşacaktır.
|
İşlem adımı |
|---|
|
R aşık oluşturulacak alan
|
|

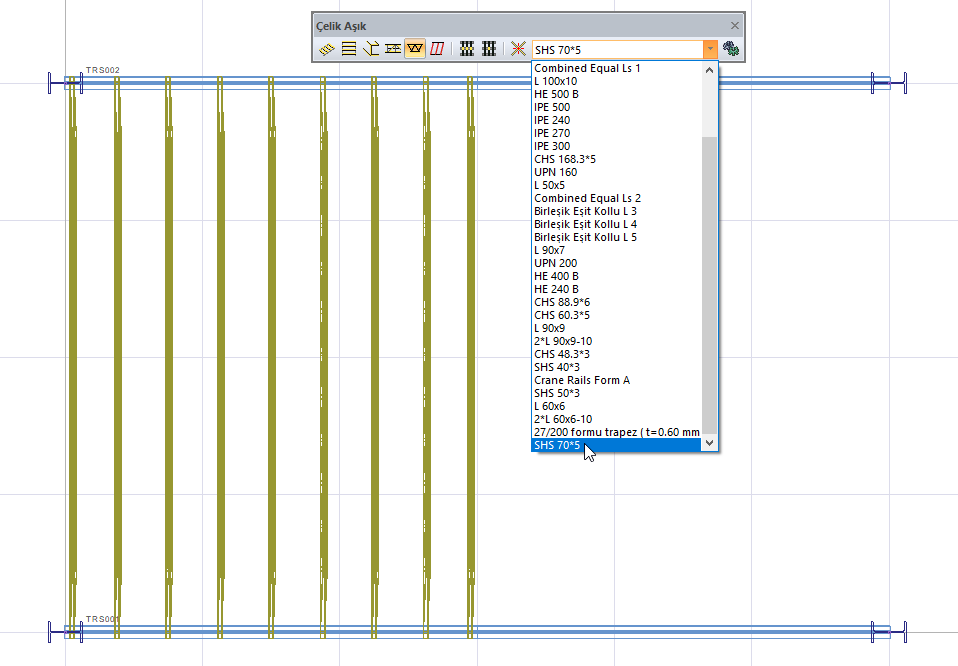

Profil listesinden profil seçilmesi
|
|

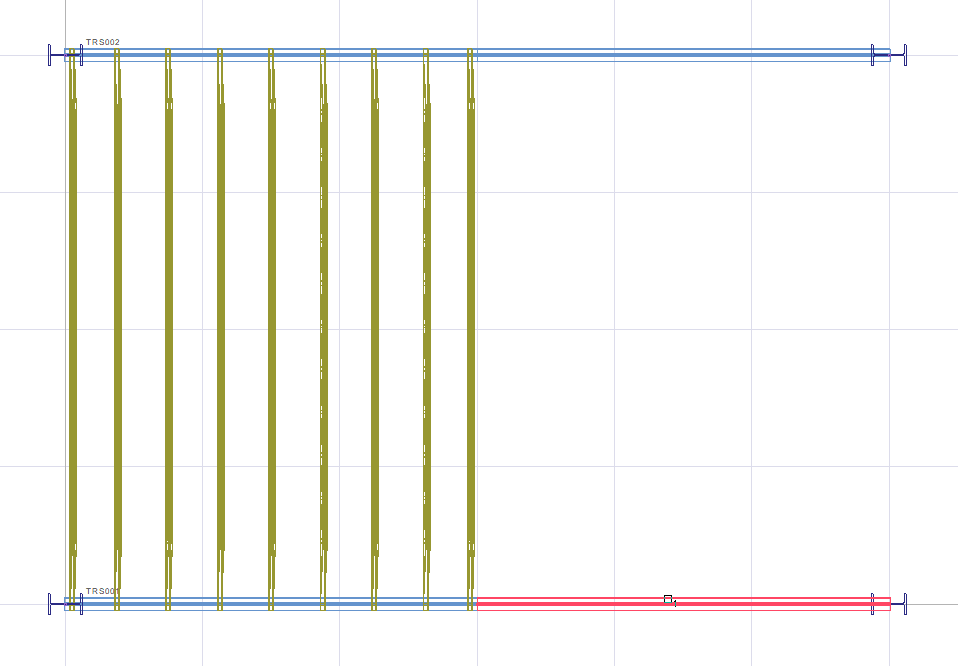

R aşıkların arasında oluşacağı çelik kirişlerden veya makas üst başlıklardan ilkinin seçilmesi
|
|

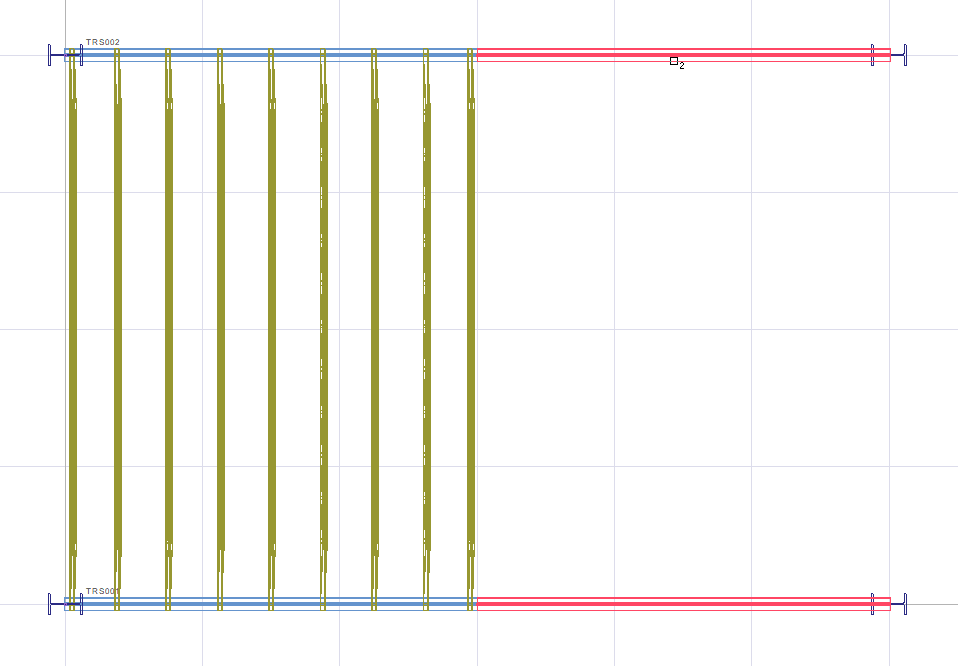

İkinci çelik kirişin veya makas üst başlığının seçilmesi
|
|

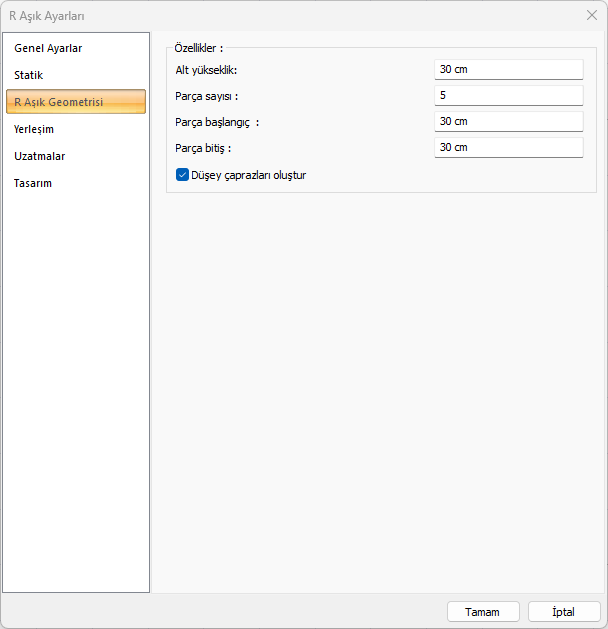

R aşık ayarları diyaloğunda ayarların düzenlenmesi
|
|

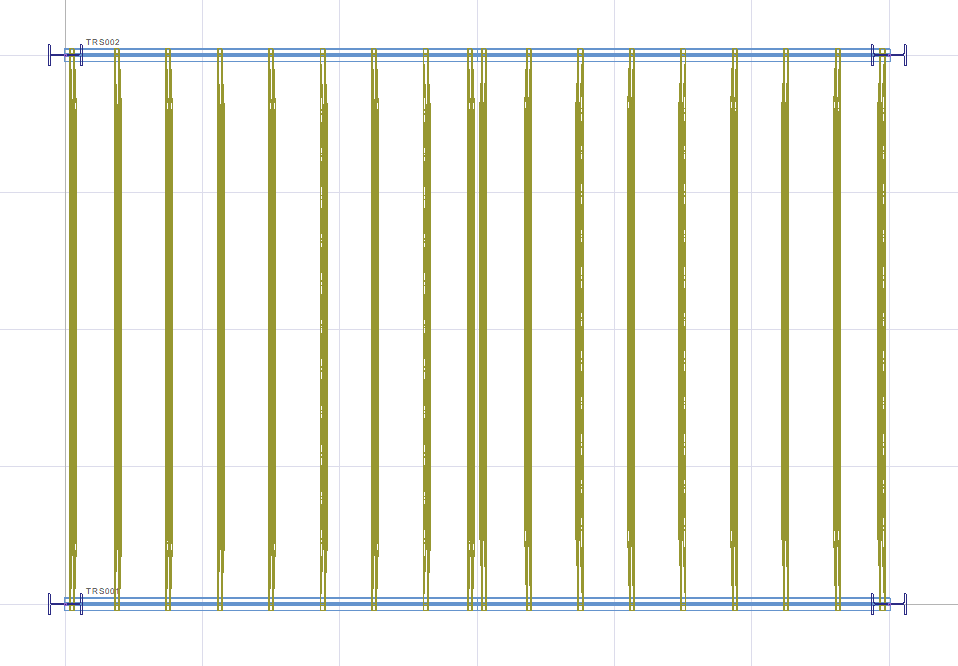

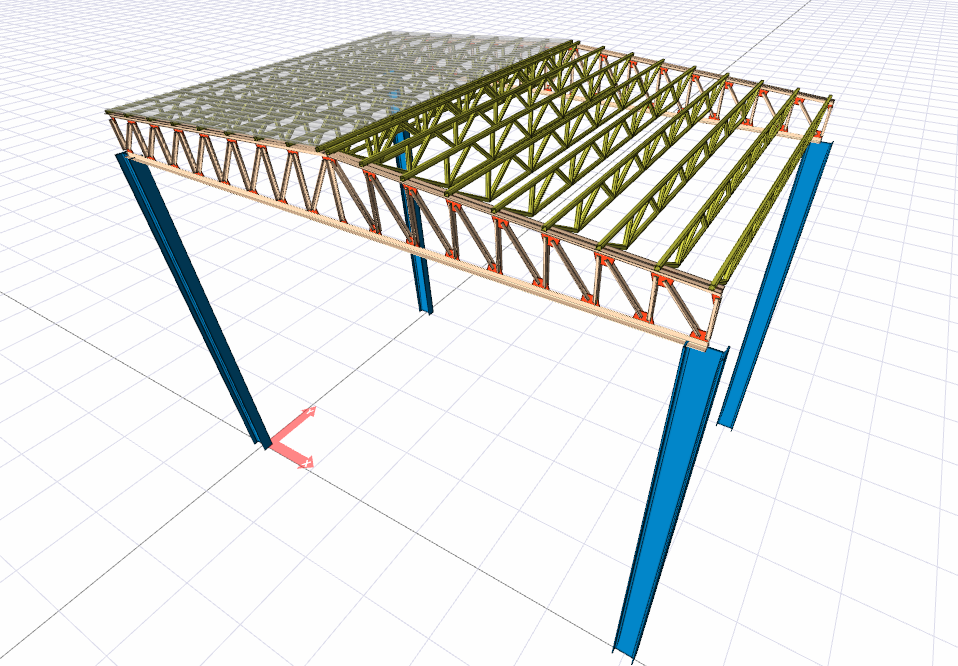

R aşıkların oluşması
|
