İskele Çapraz Ayarları

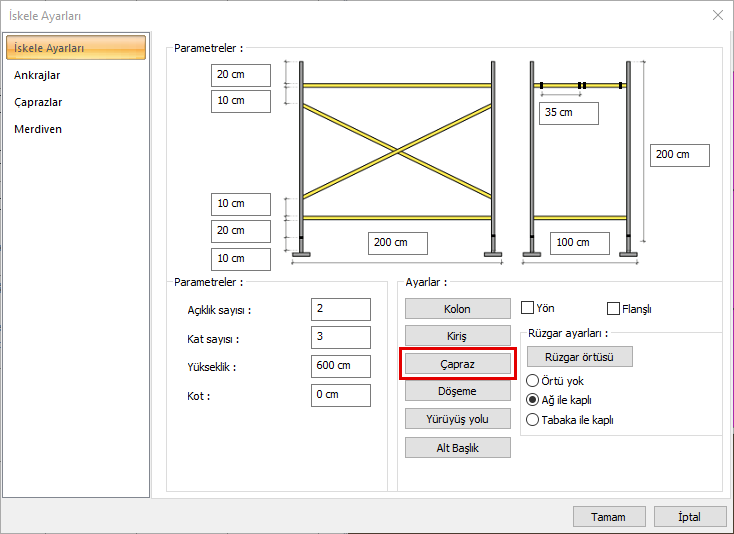

İskele çapraz ayarları, iskele ayarları diyaloğu iskele ayarları sekmesinden yapılır.
Çapraz Ayarlarının Yeri

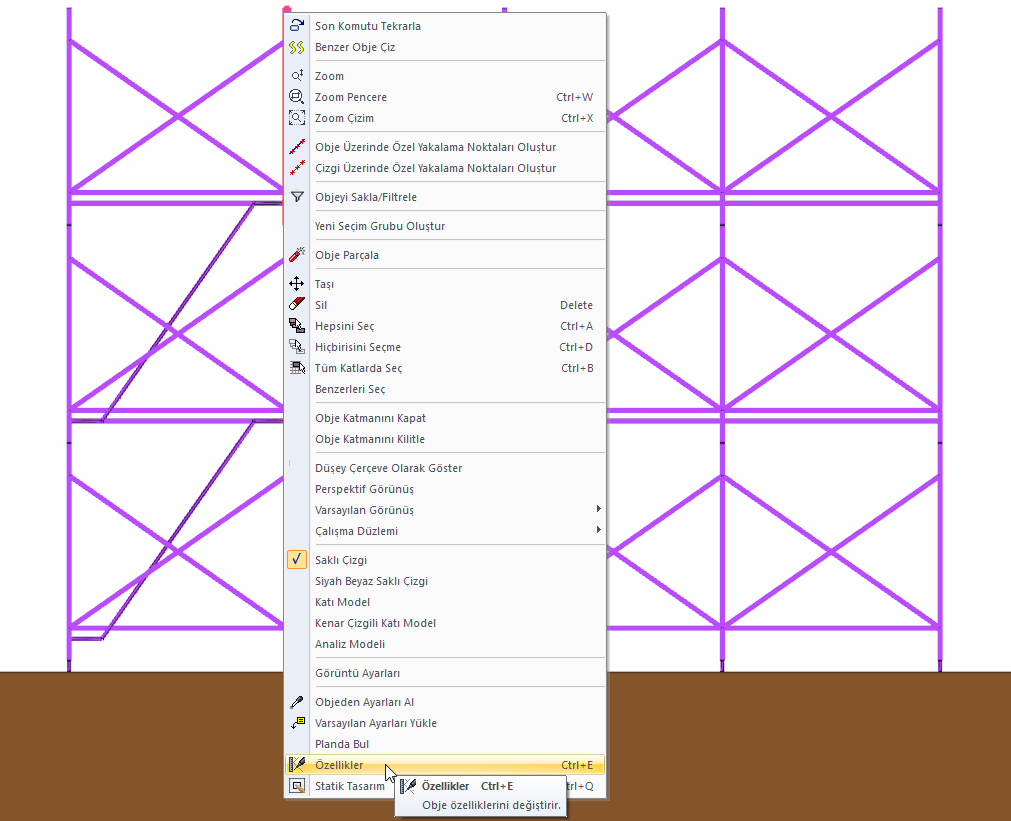

Çapraz ayarlarını değiştirmek istediğiniz iskeleyi seçin ve farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
İskelenizin üzerine farenin sol tuşu ile çift tıklayarak da iskele ayarları diyaloğuna ulaşabilirsiniz.

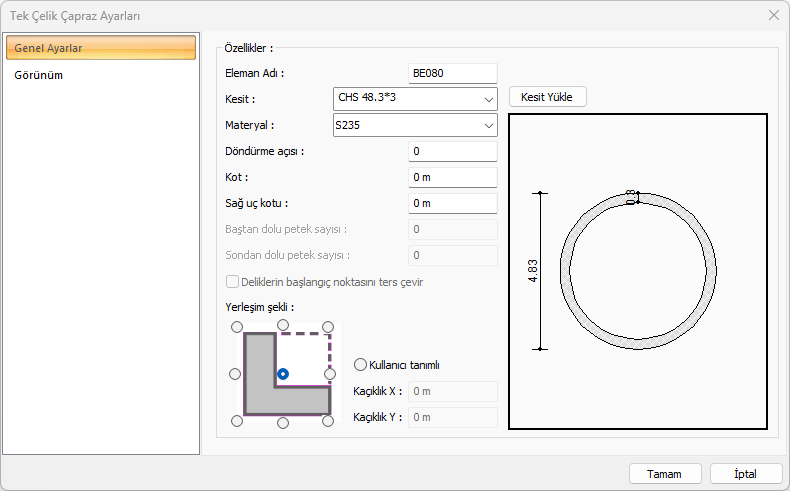

Genel Ayarlar Sekmesi
Özellikler |
|---|
Eleman adı  Çaprazın planda, raporlarda ve çizimlerde görünen adıdır. |
Kesit  Kullanılan profil görünür. Listeyi tıklayarak daha önceden tanımlanmış profillerden biri seçilebilir ya da Kesit Yükle butonu tıklandığında açılan diyalogdan yeni bir profil seçilebilir. |
Kesit yükle  Hazır kesit kütüphanesine ulaşarak Amerikan ve Avrupa hazır hadde kesitlerinin listesine ulaşılır ve listeden seçim yapılır. |
Materyal  Çelik çapraz için materyal seçilir. |
Döndürme açısı  Çapraz eksenine göre çapraz açısını belirleyen değerdir. Verilen açı değerine göre çapraz kendi ekseni çevresinde döndürülerek çizilir. |
Kot  Çaprazın ilgili kat tabanından yüksekliğini belirleyen değerdir. Pozitif kot çaprazı yukarıya kaldırır. |
Sağ uç kotu  Eğimli çapraz yapmak için kullanılır. Çaprazın sağ ucunun kat tabanına göre kot değeridir. |
Baştan dolu petek sayısı/Sondan dolu petek sayısı  Petek profiller için, petek boşluklarının baştan ve sondan kaçıncı delikten sonra başlayacağını belirleyen sayıdır. |
Yerleşim şekli  Çaprazın kendi eksenine göre plandaki kaçıklığını belirleyen seçeneklerdir. Çaprazın aks üzerine yerleşiminde 9 farklı kaçıklığın ayarlanmasını sağlar. Çapraz kesitine göre gösterilen şemada ilgili seçeneği işaretleyin veya kullanıcı tanımlı bölümde herhangi bir sayısal değer girin. |
Şematik çizim  Seçilen kesitin şematik çizimi ve ölçüleri gösterilir. |

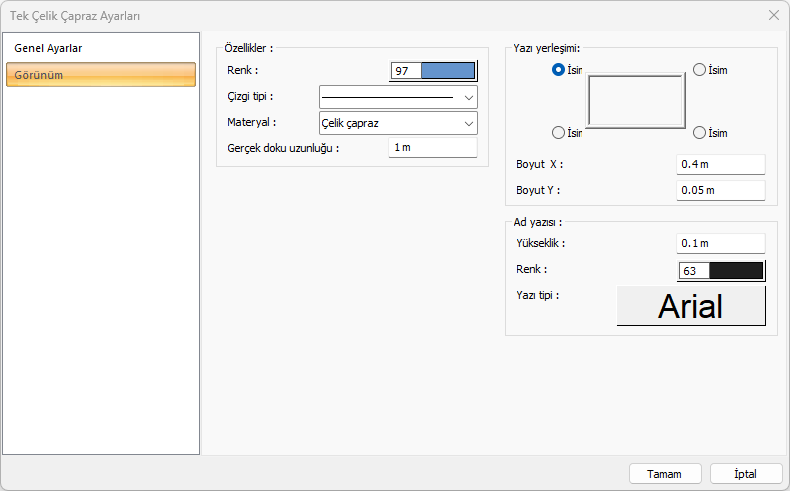

Görünüm Sekmesi
Özellikler |
|---|
Renk  Çaprazın kenar çizgilerinin rengidir. Farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. |
Çizgi tipi  Planda çaprazı oluşturan çizginin çizgi tipi seçilir. Kutucukların sağındaki aşağı ok butonları tıklandığında çizgi tipleri listesi açılır. Bu listeden istenen çizgi tipi farenin sol tuşu ile tıklanarak seçilir. |
Materyal  Çaprazın katı modelde üzerine kaplanacak materyal seçilir. Çapraz seçilen materyal ile kaplanır ve katı modelde bu şekilde görüntülenir. |
Gerçek doku uzunluğu  Doku uzunluğu girilir. Örneğin; 1 metre girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve seçilen obje üzerine kaplanır. Dokunun kare şeklinde olduğu düşünülürse obje yüzeyleri 1x1 ebadında dokular yan yana dizilerek kaplanır. |
Yazı yerleşimi  Çapraz isminin kolona göre yazılacağı konumu diyalogdaki şekle göre belirlenir. Program çapraz oluşturulduğunda seçilen konuma göre elemanın adını yerleştirecektir. |
Boyut X/Boyut Y  Çapraz ad yazısının çapraz sağ üst köşesine göre X ve Y koordinatları girilir. Boyut X değeri pozitif olursa boyut yazısı sola, negatif olursa sağa kayar. Boyut Y değeri pozitif olursa boyut yazısı yukarıya, negatif olursa aşağıya kayar. |
Ad yazısı  Çapraz adı yazısının yüksekliği girilir. Renk kutusu farenin sol tuşu ile tıklanıp tuş basılı tutularak açılan renk paleti üzerinde kaydırılır. İstenen rengin üzerine gelindiğinde tuş bırakılır. Renk kutucuğu seçilen renge dönüşür. Shift tuşu ile birlikte tıklanırsa, ilgili rengin kalem kalınlığı ayarlanabilir. Hemen alttaki buton tıklanırsa, Yazı Tipi Ayarları diyalogu açılır. Bu diyalogdan çapraz ad yazısı, yazı tipi ayarlanır. |
