Kademeli Yapılarda İskele Oluşturma

İskele Makrosu komutuyla statik projede yer alan, kot farkı var olan cephelerde iskeleler kademeli olarak oluşturulur.

İşlem Adımları

  • İlk kademedeki iskele için iskelenin oturacağı kat planına geçin.

  • İskele Makrosu komutuna tıklayın.

  • İskelenin başlangıç noktasını farenin sol tuşu ile tıklayarak oluşturun.

  • Açılan pencerede “Proje iskele projesine çevrilecektir. Devam etmek istiyor musunuz?” uyarısını Evet butonunu tıklayarak kapatın.

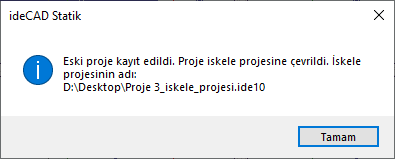

  • Projeyi kaydettikten sonra iskele projenize verilen isim ve bulunduğu klasör yolunu gösteren uyarı diyaloğu açılacaktır.

  • Uyarı diyaloğunu tamam butonunu tıklayarak kapatın.

  • Boşluk tuşuna basarak iskelenin yerleşim yönünü değiştirebilirsiniz.

  • İskelenin bitiş noktasını belirleyin ve farenin sol tuşuna tıklayın.

  • İskele ayarları diyaloğu açılacaktır.

  • İskele yüksekliğine ilk kademe yüksekliğinizi girin. Program açıklık yüksekliğinizi baz alarak kat sayınızı hesaplayacak ve girdiğiniz yükseklik değerini revize edecektir..

  • Ayarlar diyaloğunda iskelenin eleman kesitleri, ankraj noktaları, çapraz konumları gibi özelliklerini ayarlayın ve tamam butonunu tıklayın.

  • İskeleniz oluşacaktır.

  • İkinci kademedeki iskele için iskelenin oturacağı kat planına geçin.

  • İskelenin başlangıç noktasını farenin sol tuşu ile tıklayarak oluşturun.

  • İskelenin bitiş noktasını belirleyin ve farenin sol tuşuna tıklayın.

  • İskele ayarları diyaloğu açılacaktır.

  • İskele yüksekliğine ikinci kademe yüksekliğinizi girin. Program açıklık yüksekliğinizi baz alarak kat sayınızı hesaplayacak ve girdiğiniz yükseklik değerini revize edecektir..

  • Ayarlar diyaloğunda iskelenin eleman kesitleri, ankraj noktaları, çapraz konumları gibi özelliklerini ayarlayın ve tamam butonunu tıklayın.

  • İskeleniz oluşacaktır.

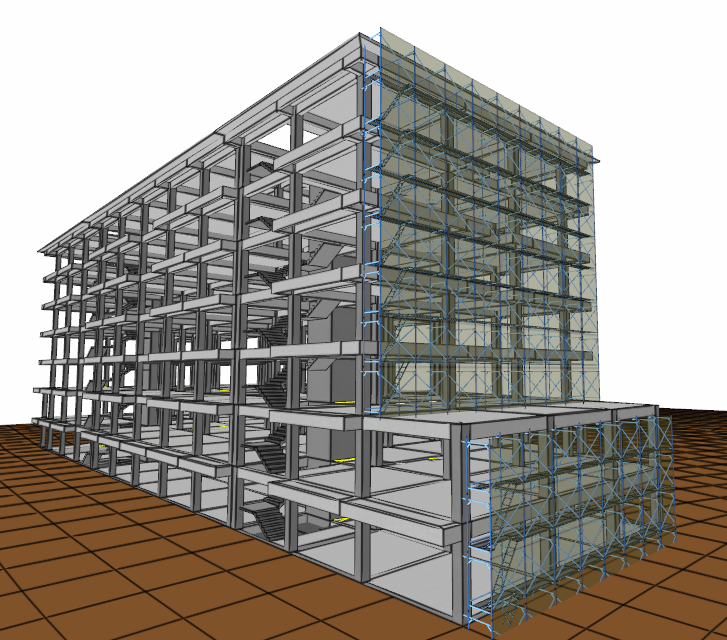

  • Kademeli iskeleniz tamamlandı.

İşlem adımı

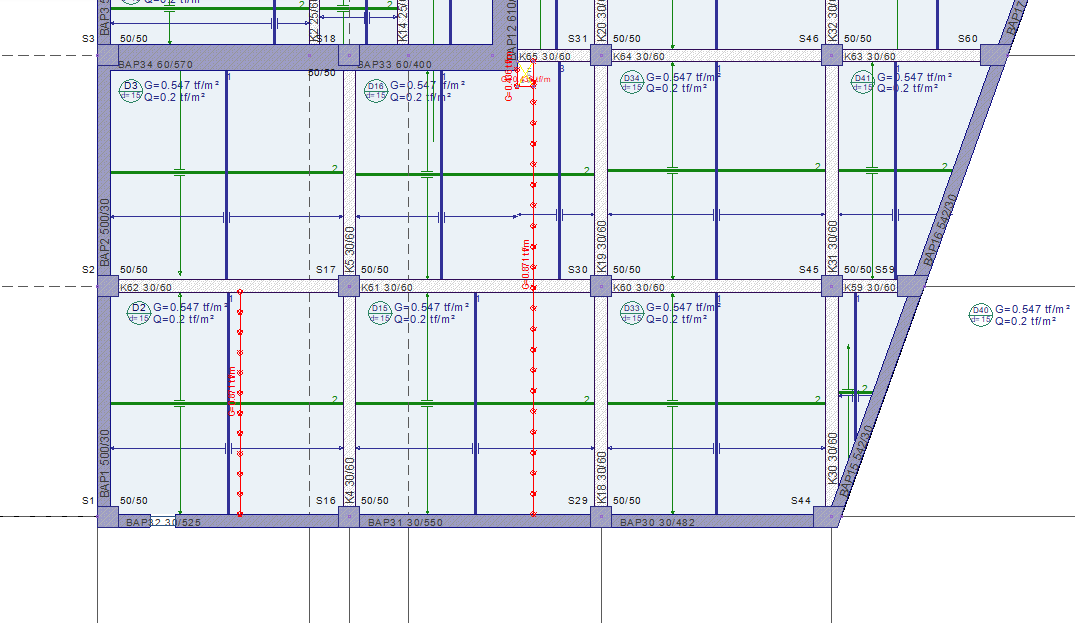

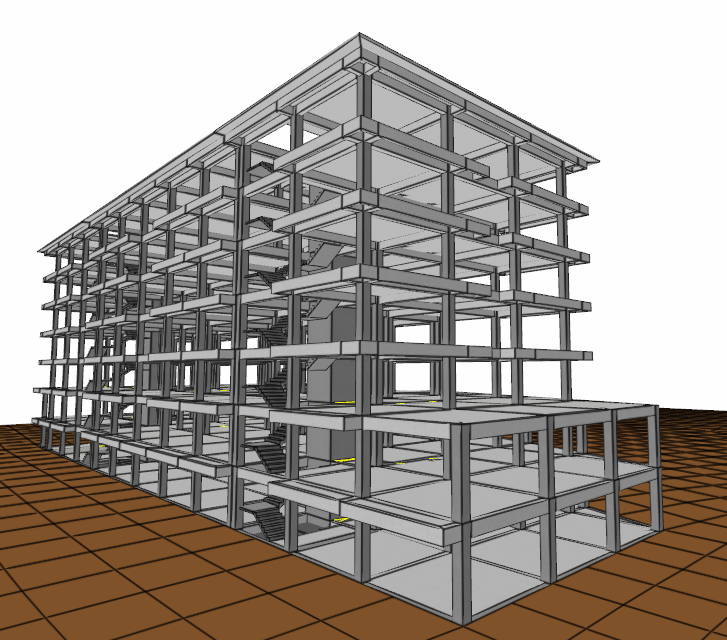

İlk kademe iskele oluşturulacak cephe

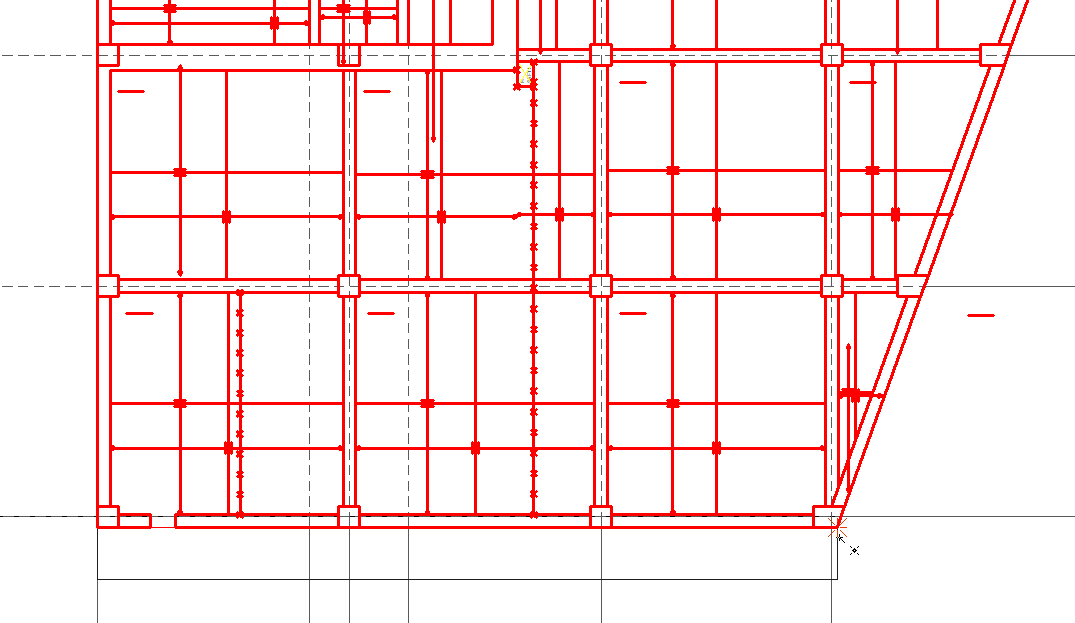

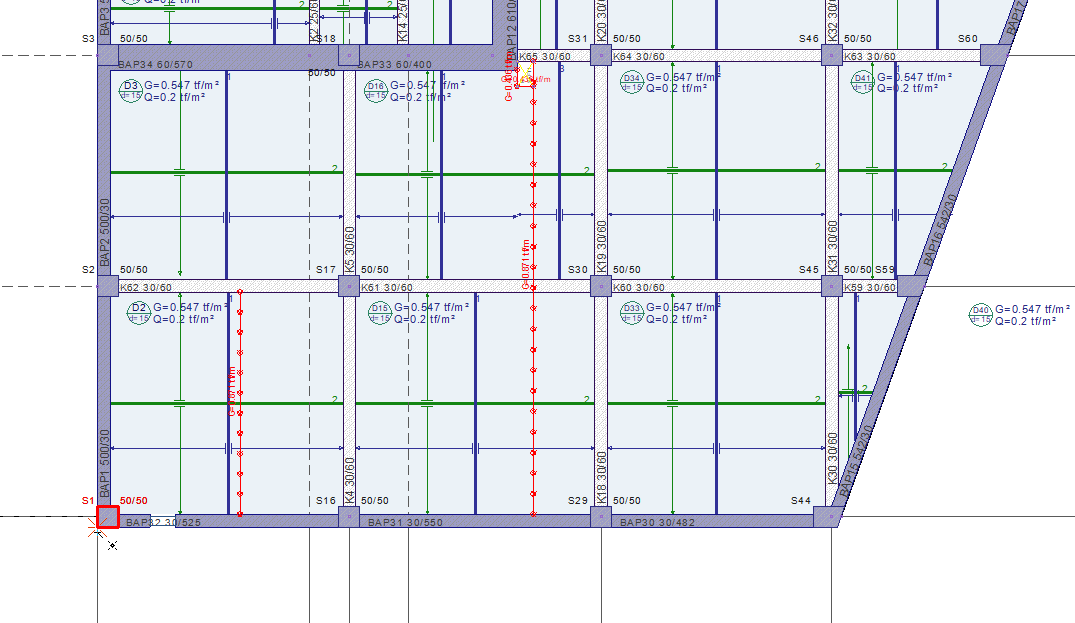

İskelenin başlangıç noktasının belirlenmesi

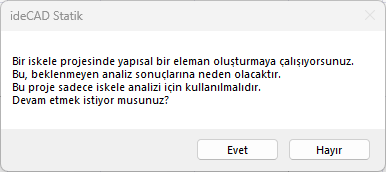

“Devam etmek istiyor musunuz?” uyarısının evet olarak cevaplanması



Projenin iskele projesine dönüştürülmesi

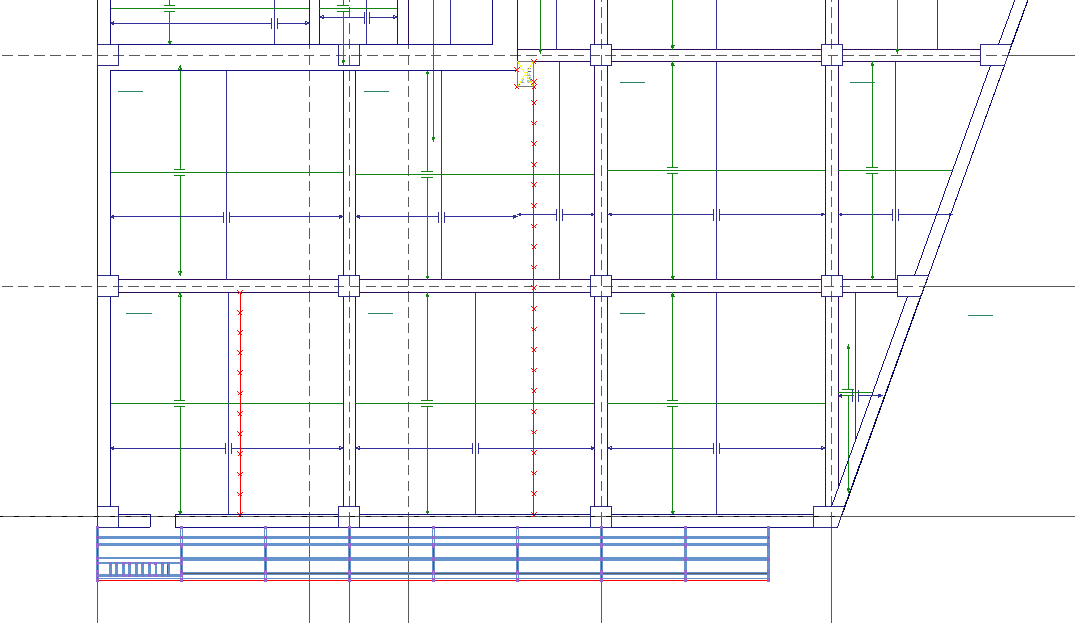

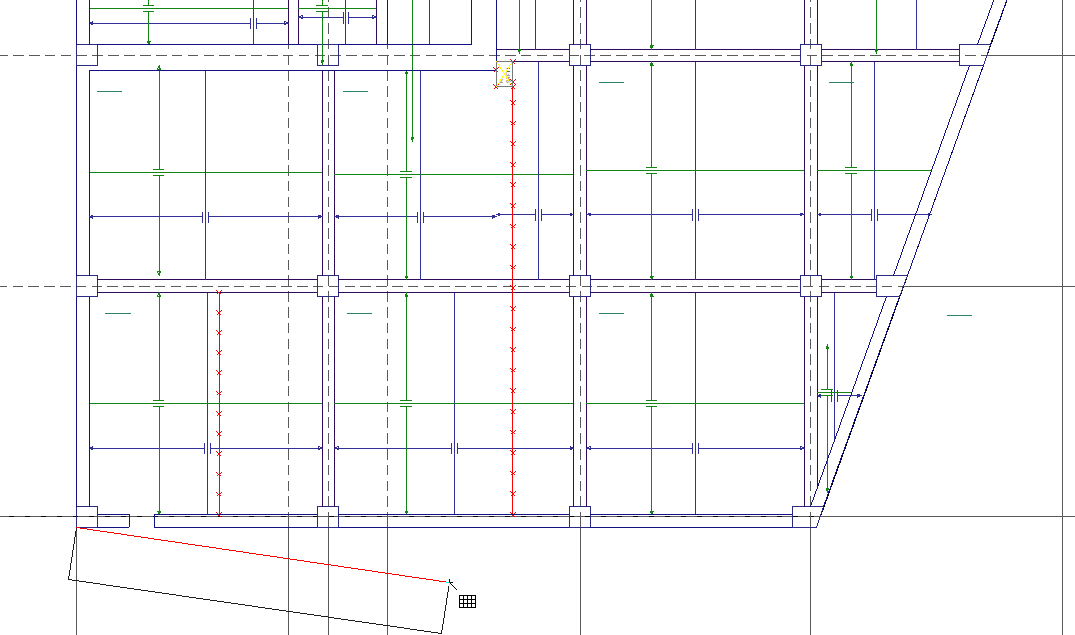

İskelenin öngörüntüsünün oluşması


İskelenin bitiş noktasının belirlenmesi


İskele yüksekliği olarak 1000 cm girilmesi


İskelenin oluşması


İkinci kademe iskele oluşturulacak cephe

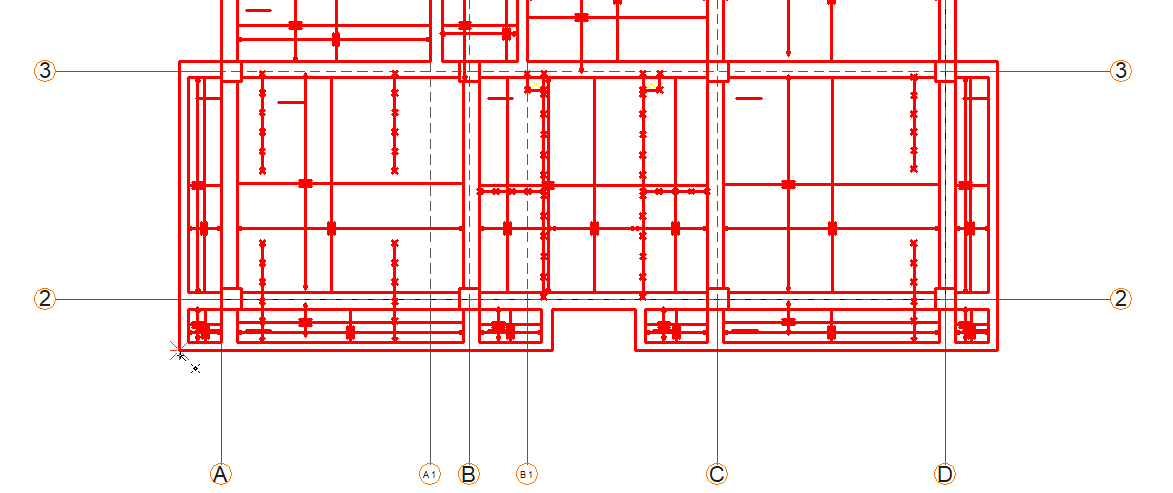

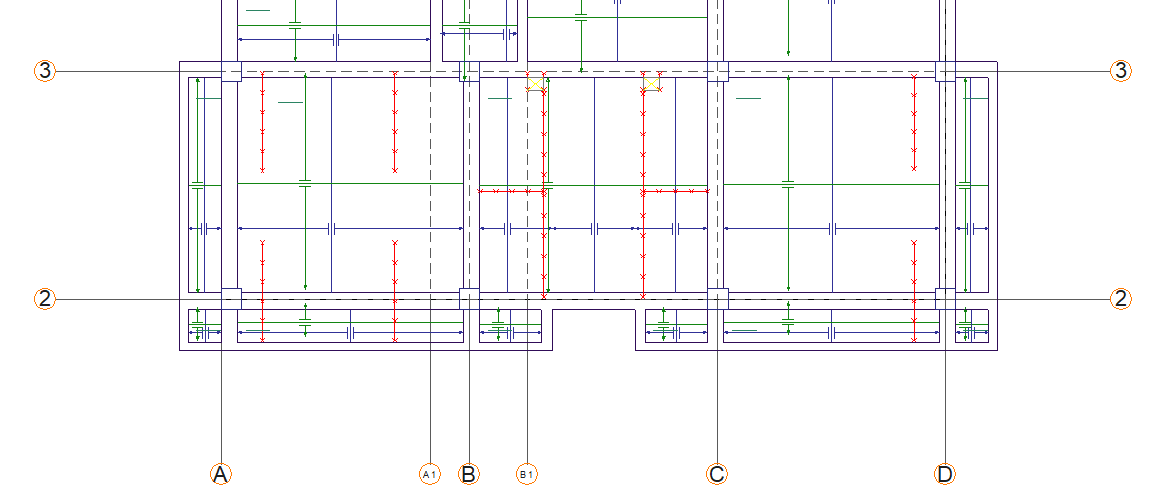

İskelenin başlangıç noktasının belirlenmesi

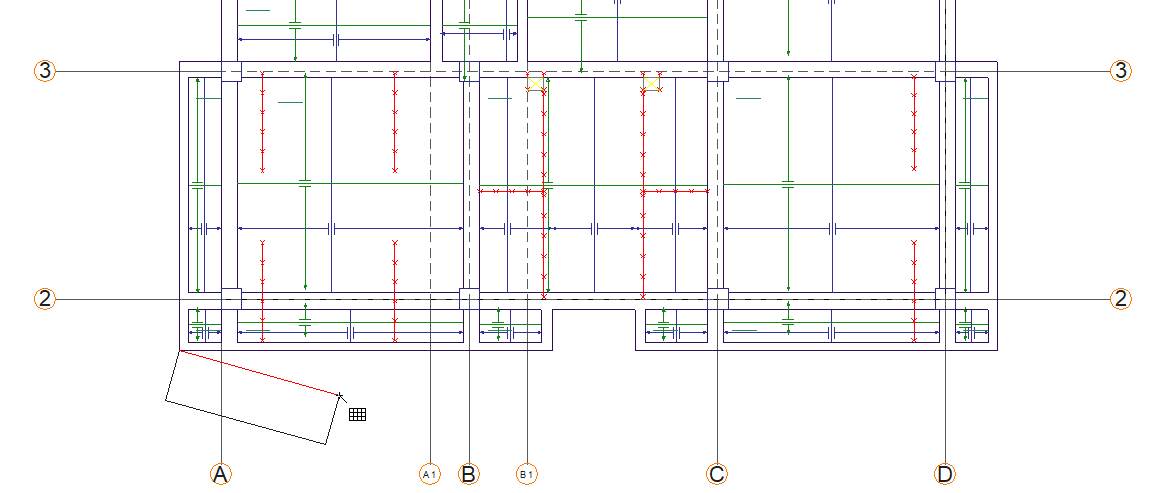

İskelenin öngörüntüsünün oluşması

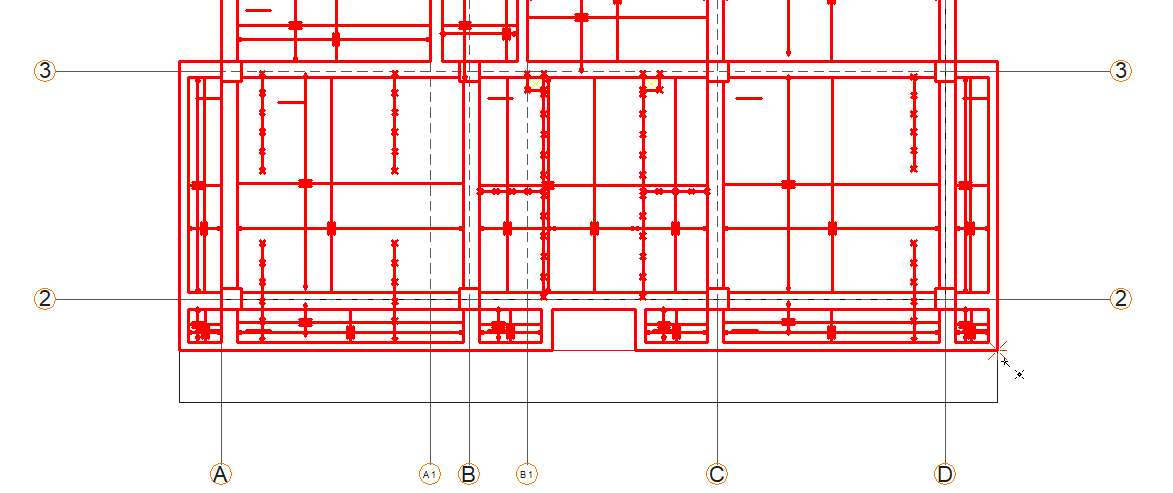

İskelenin bitiş noktasının belirlenmesi

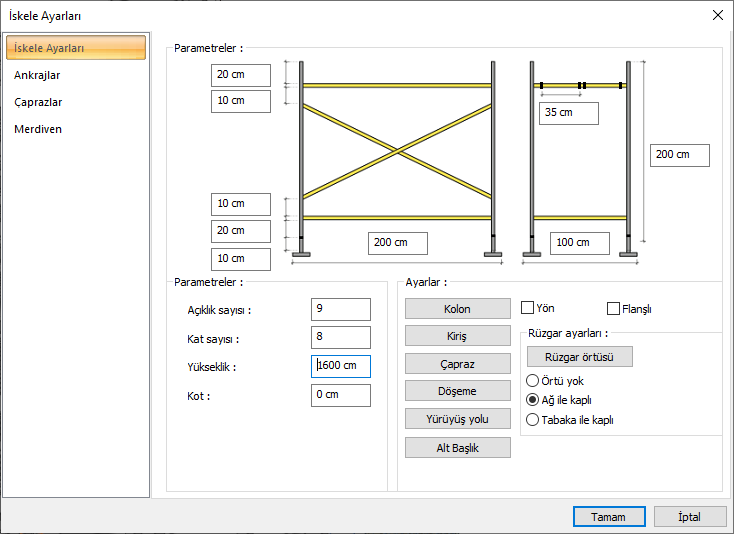

İskele yüksekliği olarak 1600 cm girilmesi

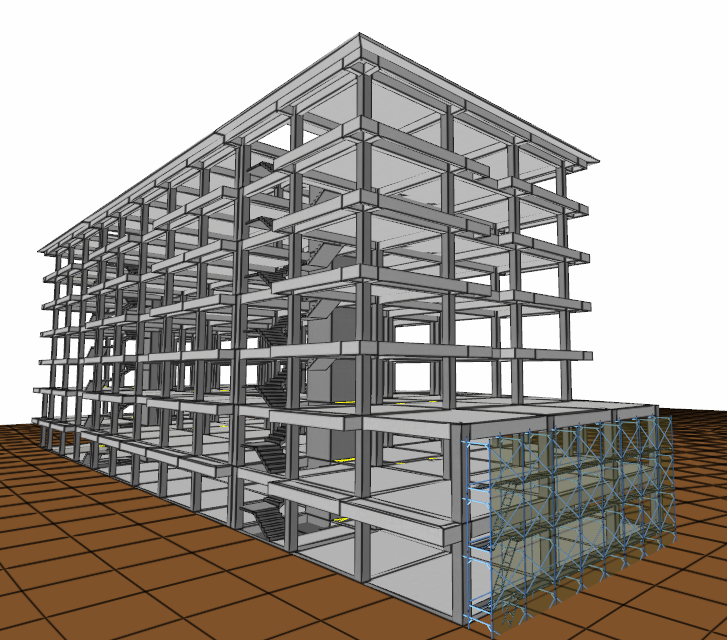

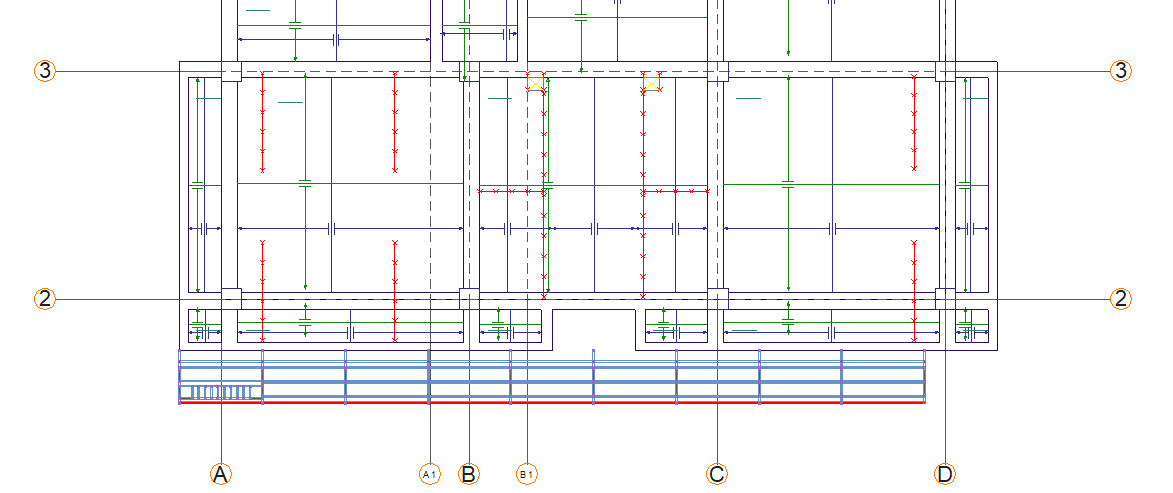

İskelenin oluşması
