Yay İskele Oluşturma
Yay İskele Makrosu komutuyla statik projeye ait iskeleler oluşturulur.
Yay İskele Makrosu Komutunun Yeri

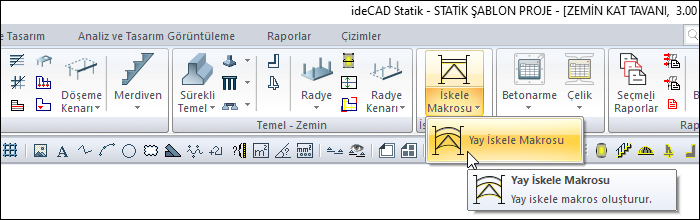

Ribbon menü Betonarme sekmesi İskele Ayarları başlığı altından ulaşabilirsiniz.
İşlem Adımları
İskele mevcut bir proje üzerine çizilecek ise;
Projeyi açın.
Yay İskele Makrosu komutuna tıklayın.
İskelenin başlangıç noktasını farenin sol tuşu ile tıklayarak oluşturun.
Açılan pencerede “Proje iskele projesine çevrilecektir. Devam etmek istiyor musunuz?” uyarısını Evet butonunu tıklayarak kapatın.

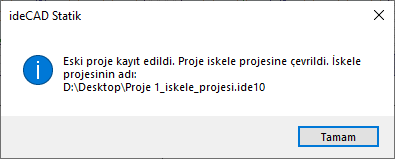

Projeyi kaydettikten sonra iskele projenize verilen isim ve bulunduğu klasör yolunu gösteren uyarı diyaloğu açılacaktır.
Uyarı diyaloğunu tamam butonunu tıklayarak kapatın.
İskelenin bitiş noktasını belirleyin ve farenin sol tuşuna tıklayın.
Boşluk tuşuna basarak iskelenin yerleşim yönünü değiştirebilirsiniz.
Fareyi hareket ettirerek yayın çapını belirleyin ve sol tuşuna tıklayın.

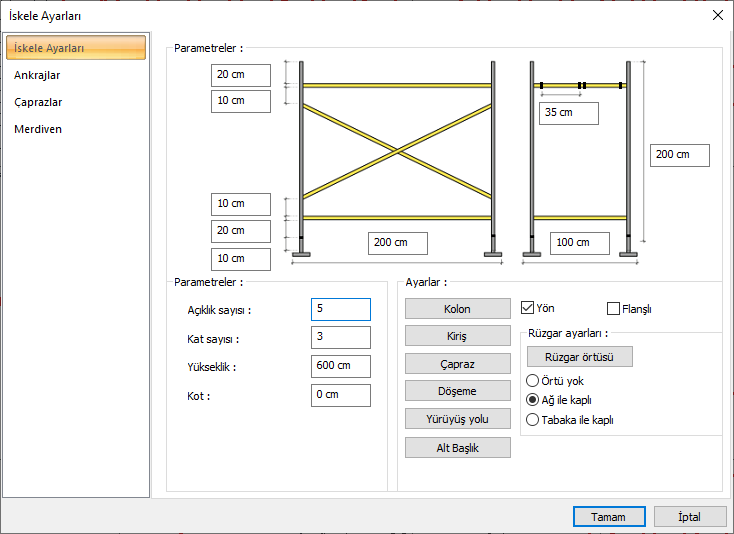

İskele ayarları diyaloğu açılacaktır.
Ayarlar diyaloğunda iskelenin eleman kesitleri, ankraj noktaları, çapraz konumları gibi özelliklerini ayarlayın ve tamam butonunu tıklayın.
İskele oluşacaktır.
İskele mevcut bir yapı olmadan çizilecek ise;
İskele Makrosu komutuna tıklayın.
İskelenin başlangıç noktasını farenin sol tuşu ile tıklayarak oluşturun.
İskelenin bitiş noktasını belirleyin ve farenin sol tuşuna tıklayın.
Boşluk tuşuna basarak iskelenin yerleşim yönünü değiştirebilirsiniz.
Fareyi hareket ettirerek yayın çapını belirleyin ve sol tuşuna tıklayın.
İskele ayarları diyaloğu açılacaktır.
Ayarlar diyaloğunda iskelenin eleman kesitleri, ankraj noktaları, çapraz konumları gibi özelliklerini ayarlayın ve tamam butonunu tıklayın.
İskele oluşacaktır.
İskele projesine çevrilen projelerde bir daha betonarme ve yapısal çelik elemanları için analiz ve tasarım yapılmaz. Yalnızca iskele elemanlarına uygun analiz ve tasarım yapılır.
İşlem adımı |
|---|

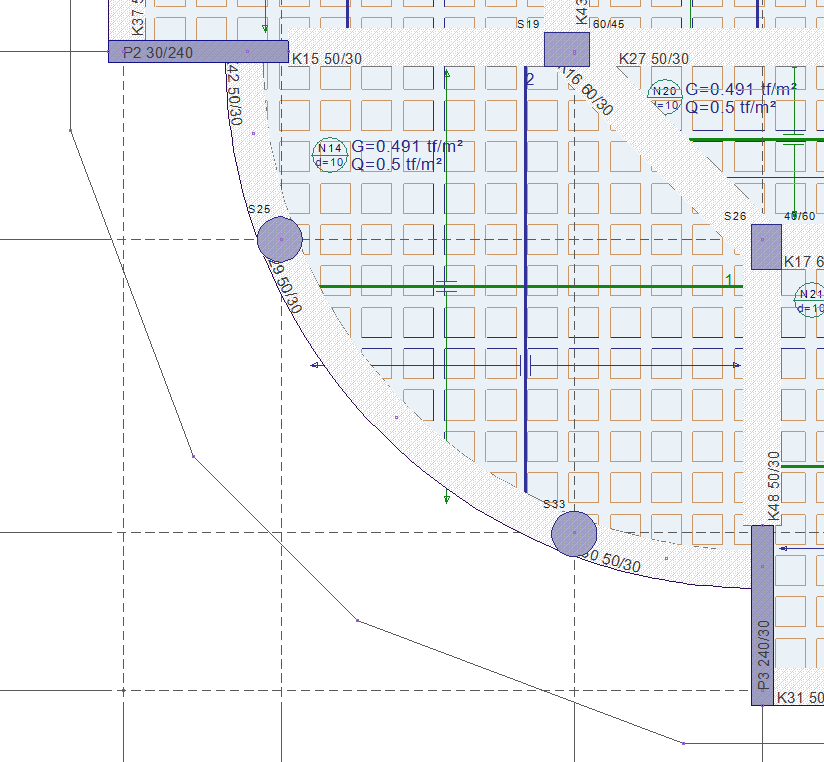

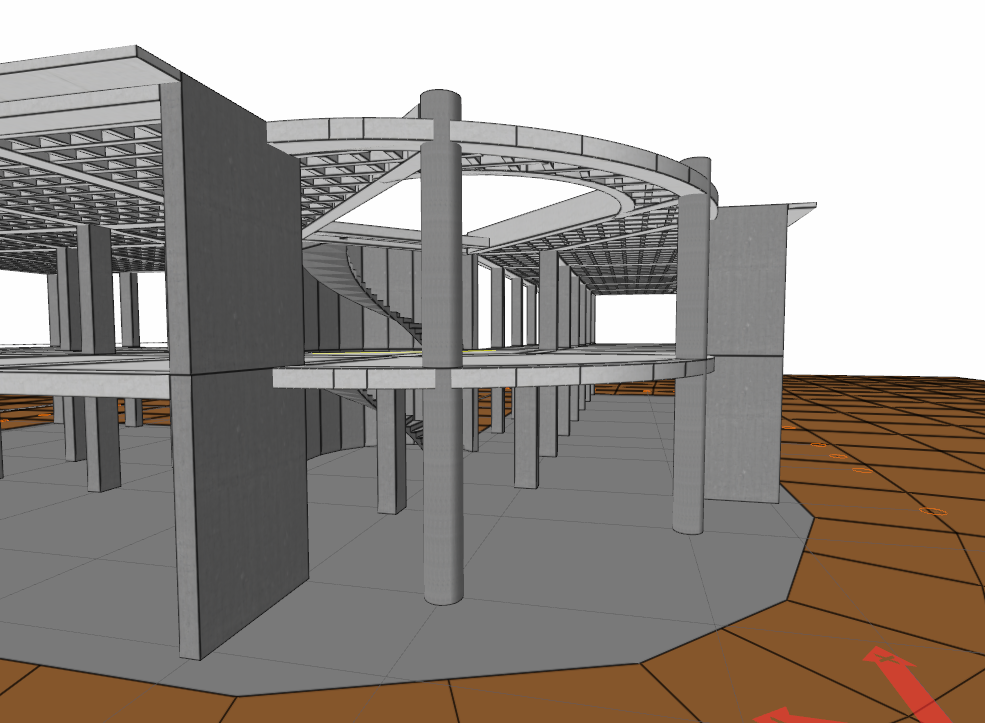

Yay iskele oluşturulacak cephe   |

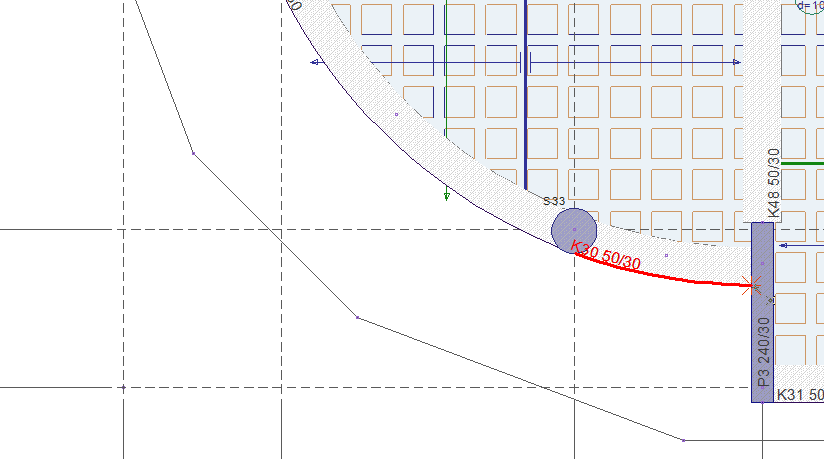

Yay iskelenin başlangıç noktasının belirlenmesi  |
“Proje iskele projesine çevrilecektir. Devam etmek istiyor musunuz?” uyarısının evet olarak cevaplanması  |
Projenin iskele projesine dönüştürülmesi  |
Yay iskelenin bitiş noktasının belirlenmesi  |

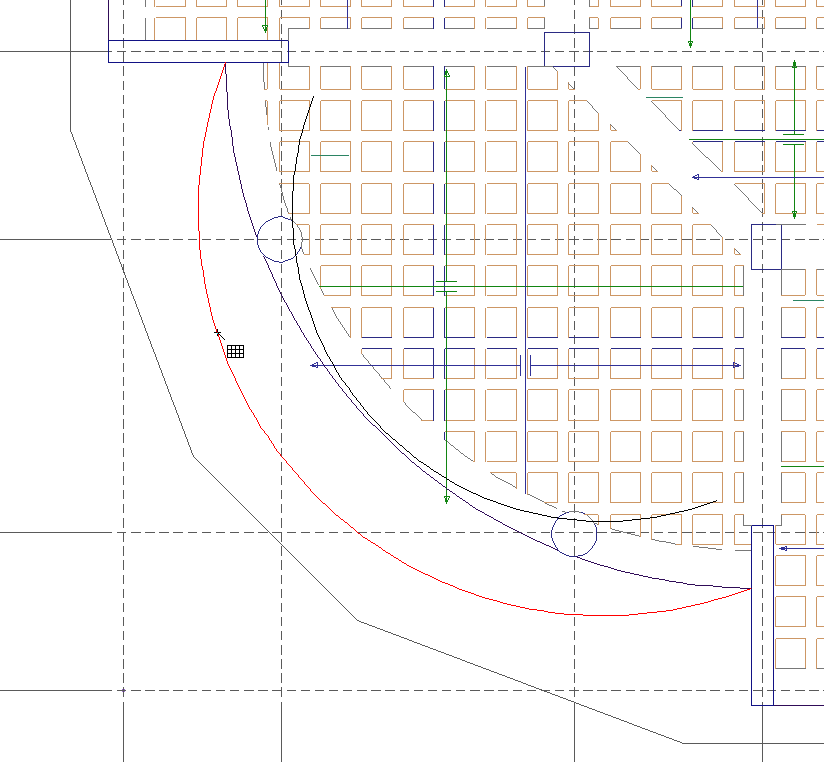

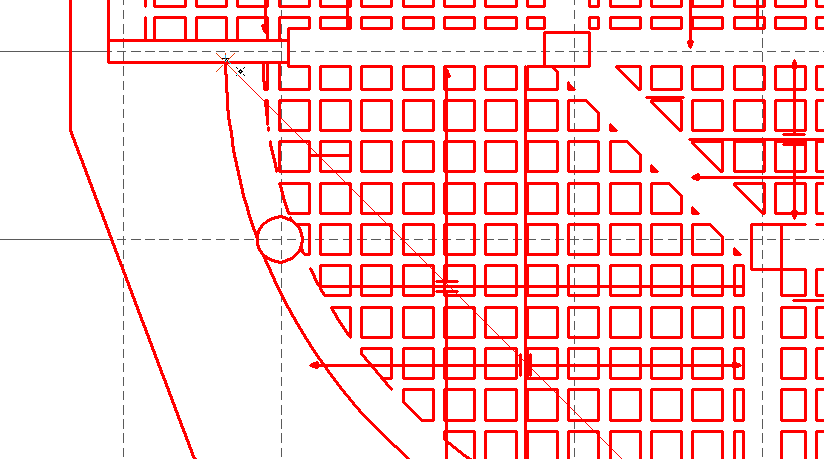

Yay iskelenin öngörüntüsünün oluşması  |

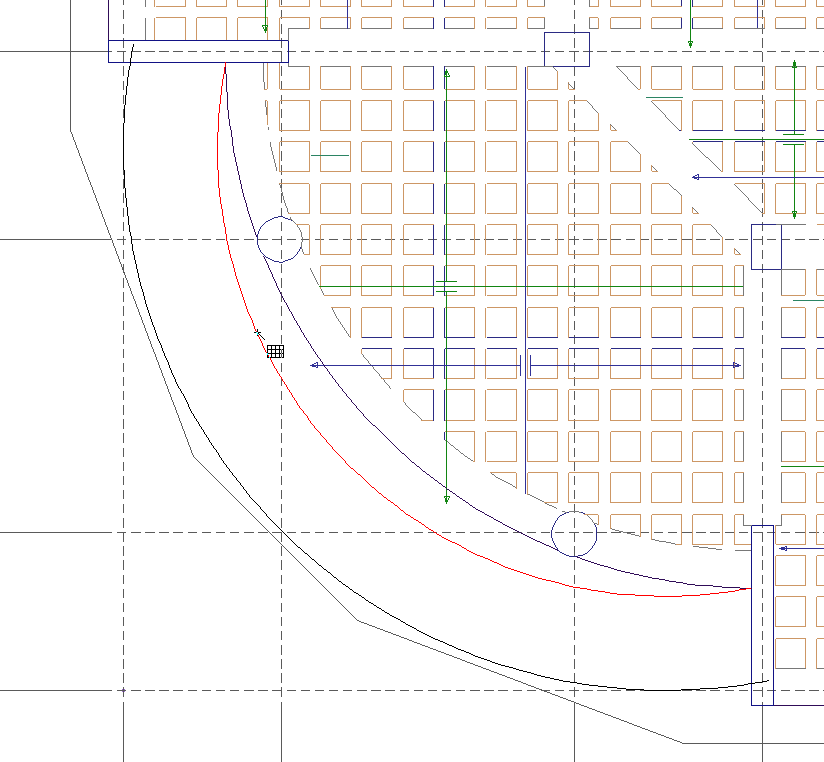

Boşluk tuşu ile yay iskelenin yerleşim yönünün değiştirilmesi  |

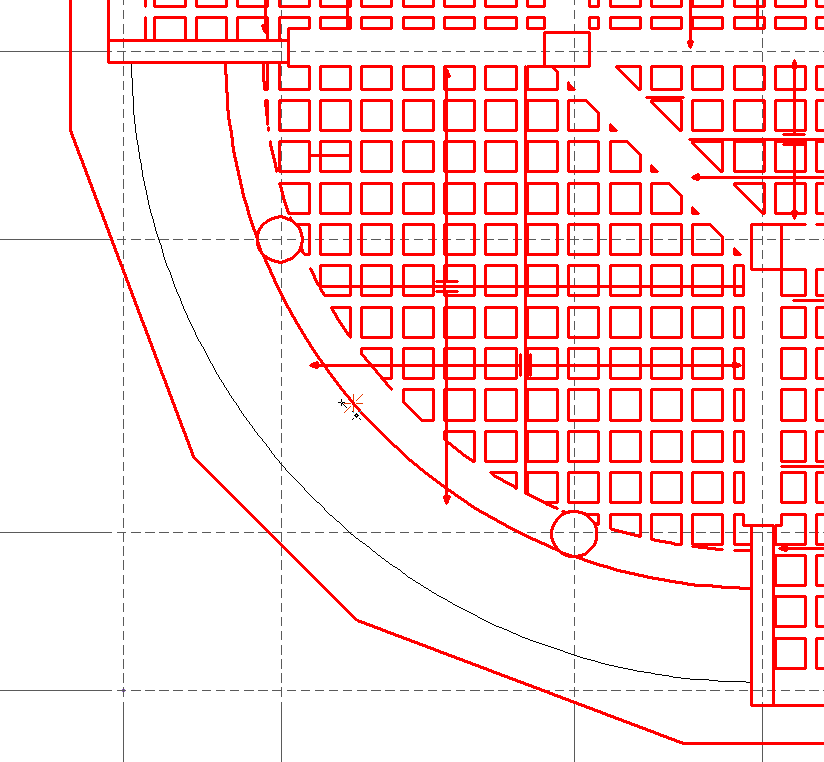

Yay iskelenin çapının belirlenmesi  |
İskele ayarlarının düzenlenmesi  |

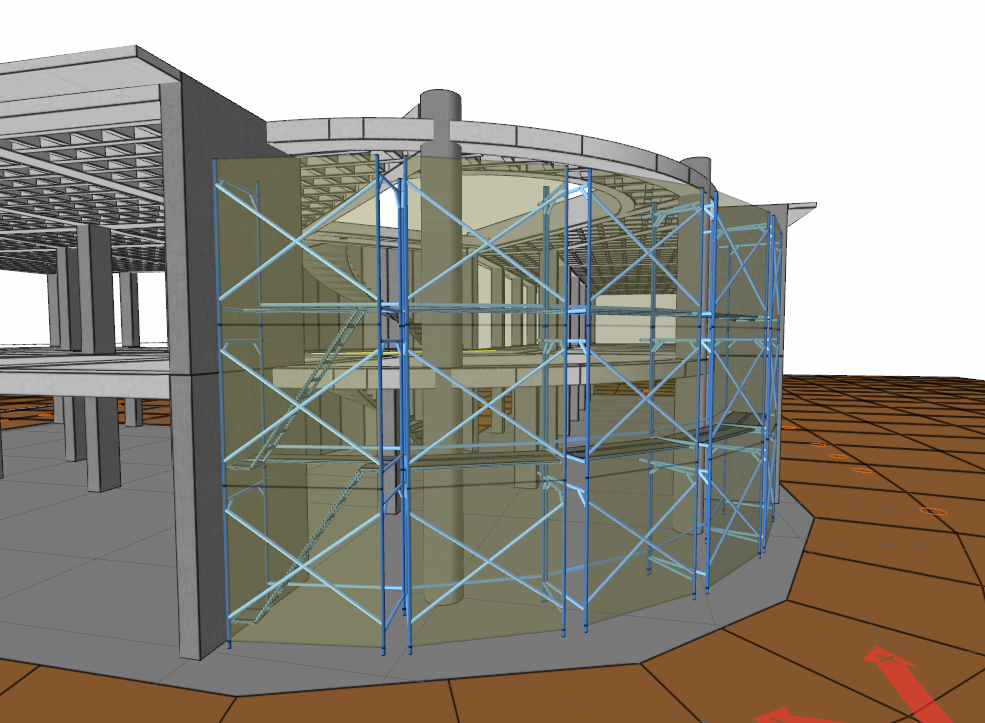

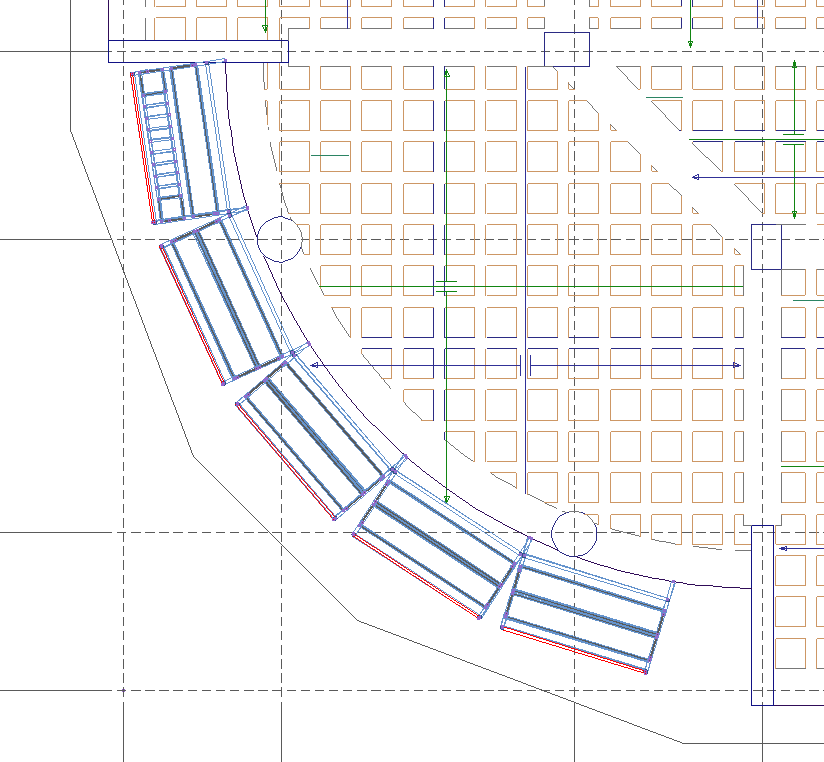

Yay iskelenin oluşması   |
