Çelik tasarım verileri yapı modeli üzerinden incelenir.
Listede yer alan seçeneklerden herhangi biri seçilerek, görünüş penceresinde yer alan yapı modeli üzerinde kullanıcı tarafından belirlenen verilerin gösterilmesi sağlanır.
Çelik Tasarım Veri Görünümü Özelliğinin Yeri

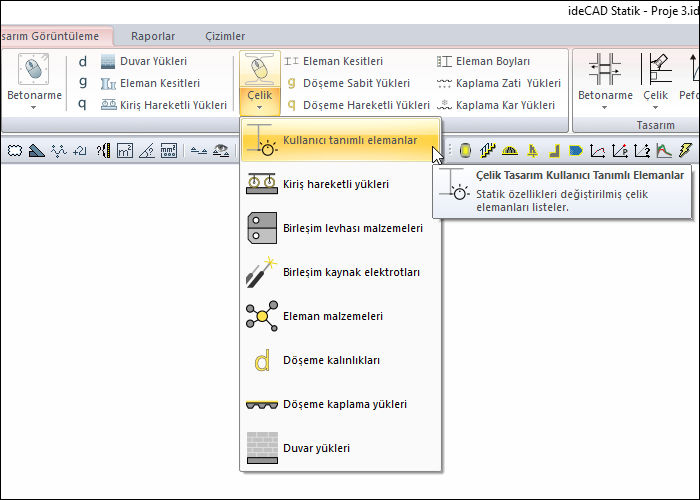

Ribbon menü Analiz ve Tasarım Görüntüleme sekmesi Veri başlığı altından çelik, eleman kesitleri, döşeme sabit ve hareketli yükleri , eleman boyları, kaplama zati yükleri ve kaplama kar yükleri komutlarından birine tıklayarak Çelik Tasarım sekmesinden ulaşabilirsiniz.
Ayrıca ribbon menü Betonarme sekmesi Analiz ve Tasarım Görüntüleme başlığı altından Analiz Modeli komutuna tıklayarak da Çelik Tasarım sekmesine ulaşabilirsiniz.
Veri Tipleri
|
Veri tipleri ve örnekleri |
|---|
|

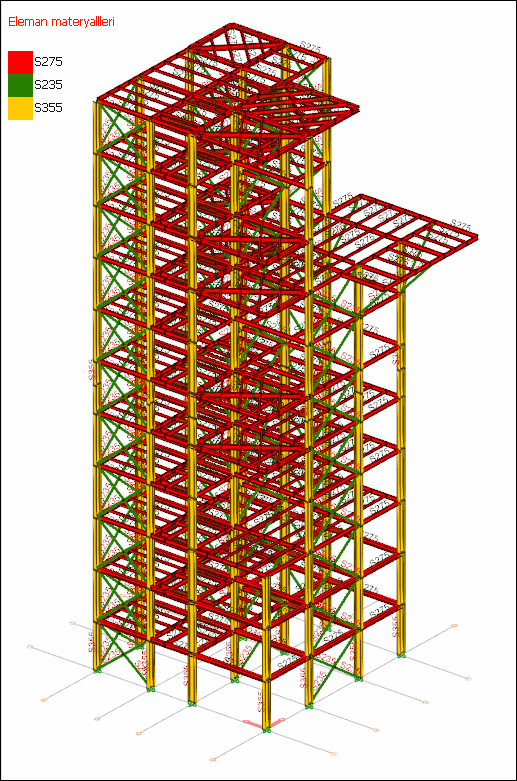

Eleman malzemeleri
Kullanıcı tarafından elemanlara tanımlanmış malzemeler görüntü penceresinde elemanlar üzerinde gösterilir. Farklı malzemelere sahip elemanlar farklı renklerde boyanırlar. Ekranın solunda yer alan renk skalasından hangi rengin hangi malzemeyi temsil ettiği görülebilir.
|
|

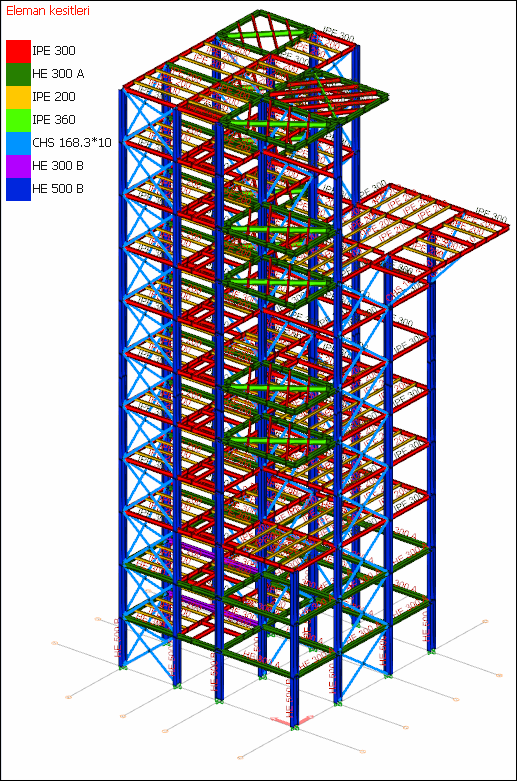

Eleman kesitleri
Kullanıcı tarafından elemanlara tanımlanmış kesitler görüntü penceresinde elemanlar üzerinde gösterilir. Farklı kesite sahip elemanlar farklı renklerde boyanırlar. Ekranın solunda yer alan renk skalasından hangi rengin hangi kesiti temsil ettiği görülebilir.
|
|
Eleman boyları
Kullanıcı tarafından tanımlanmış çubuk elemanların boyları görüntü penceresinde gösterilir. Farklı boylara sahip elemanlar farklı renklerde boyanırlar. Ekranın solunda yer alan renk skalasından hangi rengin hangi uzunluk değerini temsil ettiği görülebilir. |
|

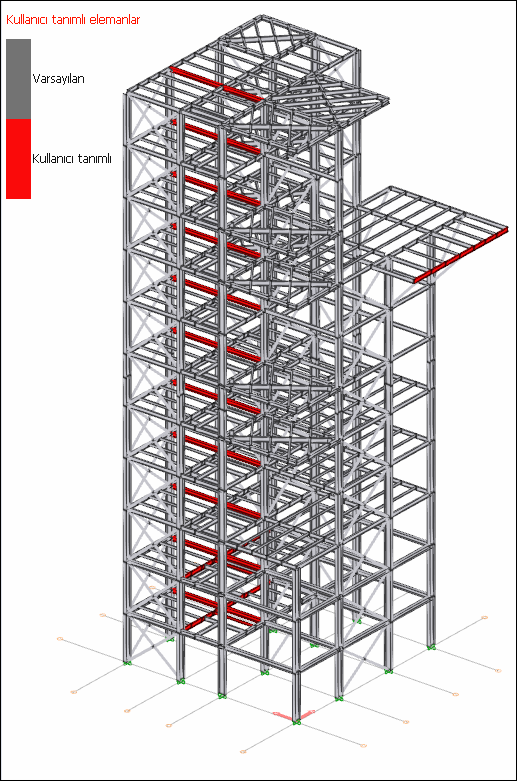

Kullanıcı tanımlı elemanlar
Kullanıcı tarafından uç serbestliklerine ve tasarım değişkenlerine müdahale edilmiş elemanlar varsa bunlar görünüş penceresinde kırmızı renkte boyanır.
|
|

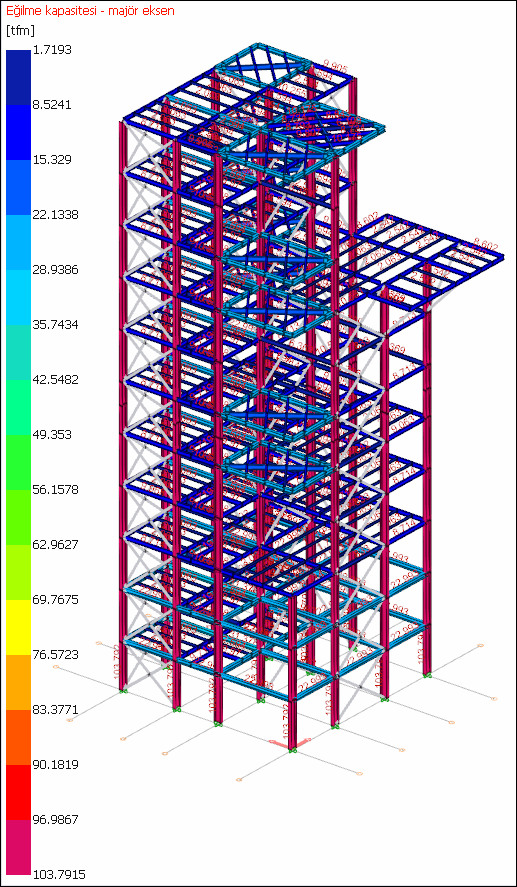

Eğilme kapasitesi-majör eksen
Elemanlar majör eksenlerindeki eğilme kapasitelerine göre görüntü penceresinde farklı renklere boyanır. Hangi rengin hangi kapasite değerini gösterdiği ekranın solunda yer alan renk skalasından görülebilir.
|
|

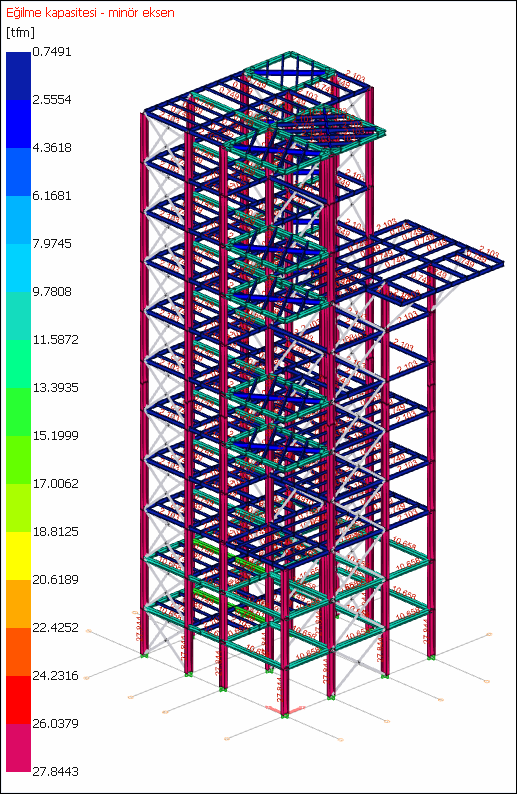

Eğilme kapasitesi-minör eksen
Elemanlar minör eksenlerindeki eğilme kapasitelerine göre görüntü penceresinde farklı renklere boyanır. Hangi rengin hangi kapasite değerini gösterdiği ekranın solunda yer alan renk skalasından görülebilir.
|
|
Kesme kapasitesi-majör ve minör
Elemanlar majör eksenlerindeki kesme kapasitelerine göre görüntü penceresinde farklı renklere boyanır. Hangi rengin hangi kapasite değerini gösterdiği ekranın solunda yer alan renk skalasından görülebilir.
|
|

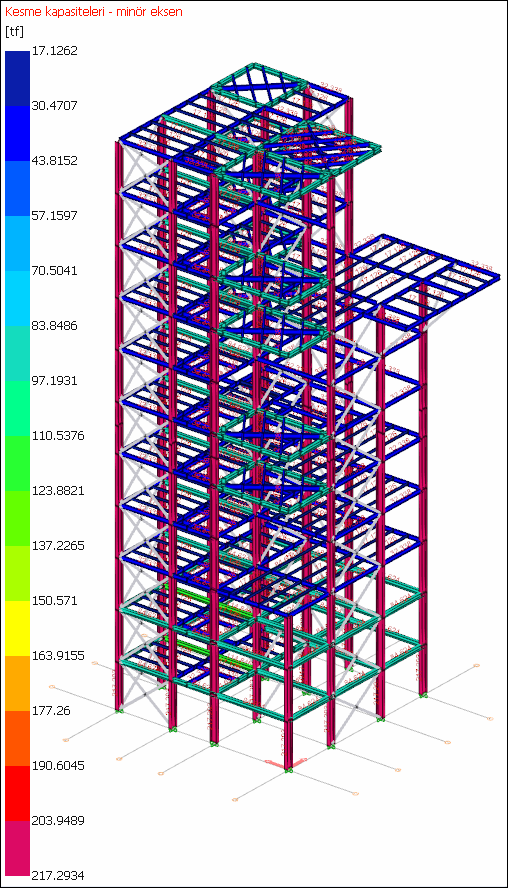

Kesme kapasitesi-minör eksen
Elemanlar minör eksenlerindeki kesme kapasitelerine göre görüntü penceresinde farklı renklere boyanır. Hangi rengin hangi kapasite değerini gösterdiği ekranın solunda yer alan renk skalasından görülebilir.
|
|
Döşeme kalınlıkları
Farklı kalınlıklardaki döşemeler görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi kalınlığı temsil ettiği görülebilir. |
|
Döşeme kaplama yükleri
Farklı kaplama yüküne sahip döşemeler görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi yükü temsil ettiği görülebilir. |
|
Döşeme toplam sabit yükleri
Döşemelerin kaplama yükleri ve öz ağırlıklarının toplamaları baz alınır. Farklı değerlere sahip elemanlar farklı renkte gösterilir. Ekranın solundaki skaladan hangi rengin hangi yük değerine karşılık geldiği görülebilir. |
|
Döşeme hareketli yükleri
Farklı hareketli yüke sahip döşemeler görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi yükü temsil ettiği görülebilir. |
|
Duvar yükleri
Kirişlere tanımlanan duvar yükleri görünüş penceresinde kirişler üzerinde gösterilir. Farklı duvar yüklerine sahip kirişler farklı renkte boyanır. Ekranın solundaki skaladan hangi rengin hangi yük değerine karşılık geldiği görülebilir. |
|
Kiriş hareketli yükleri
Kirişlere tanımlanan hareketli yükler görünüş penceresinde kirişler üzerinde gösterilir. Farklı hareketli yüke sahip kirişler farklı renkte boyanır. Ekranın solundaki skaladan hangi rengin hangi yük değerine karşılık geldiği görülebilir. |
|
Kaplama zati yükü
Farklı öz ağırlıktaki kaplamalar görünüş penceresinde farklı renkte boyanırlar. Ekranın solundaki skaladan hangi rengin hangi yük değerine karşılık geldiği görülebilir. |
|
Kaplama kar yükleri
Farklı kar yüklerine sahip kaplamalar görünüş penceresinde farklı renkte boyanırlar. Ekranın solundaki skaladan hangi rengin hangi yük değerine karşılık geldiği görülebilir. |
|
Birleşim levhası materyalleri
Kullanıcı tarafından birleşimlere tanımlanmış materyaller görüntü penceresinde birleşimler üzerinde gösterilir. Farklı materyale sahip birleşimler farklı renklerde boyanırlar. Ekranın solunda yer alan renk skalasından hangi rengin hangi materyali temsil ettiği görülebilir. |
|
Birleşim kaynak elektrotları
Kullanıcı tarafından birleşimlere tanımlanmış kaynak elektrotlarını tipi görüntü penceresinde birleşimler üzerinde gösterilir. Farklı elektrota sahip birleşimler farklı renklerde boyanırlar. Ekranın solunda yer alan renk skalasından hangi rengin hangi elektrotu temsil ettiği görülebilir. |

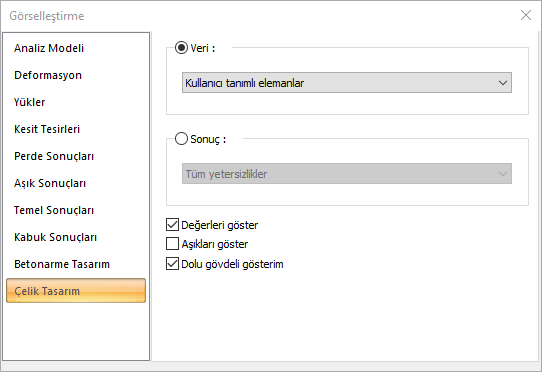

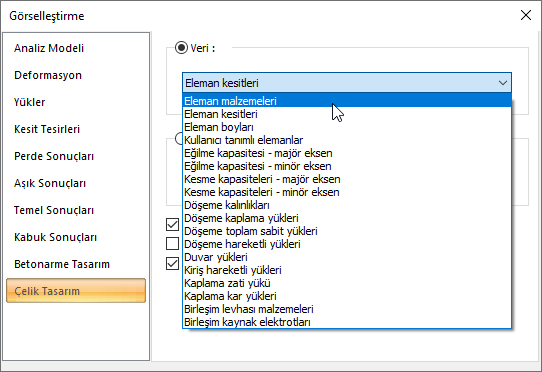

Çelik Tasarım Sekmesi
|
Özellikler |
|---|
|

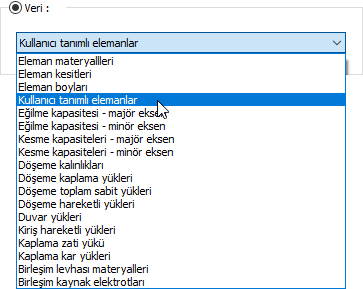

Veri
Listede yer alan seçeneklerinden herhangi biri seçilerek görünüş penceresine yer alan yapı modeli üzerinde kullanıcı tarafından belirlenen verilerin gösterilmesi sağlanabilir. |
|

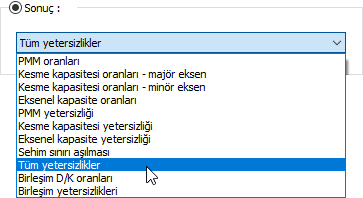

Sonuç
Listede yer alan seçeneklerinden herhangi biri seçilerek görünüş penceresine yer alan yapı modeli üzerinde kullanıcı tarafından belirlenen verilerin gösterilmesi sağlanabilir. Çelik tasarım sonuçları başlığından detaylı bilgiye ulaşabilirsiniz. |
|
Değerleri göster
İşaretlenirse diyagramlara ait değerler yapı üzerinde gösterilecektir. |
|
Aşıkları göster
İşaretlenirse 3 boyutlu çerçevede çelik aşıkların gösterilmesini sağlar. |
|
Dolu gövdeli gösterim
İşaretlenirse çerçeve sistem dolu gövdeli(katı) olarak gösterilir. İşaretlenmezse çizgi(çubuk) olarak gösterilir. |
