Deformasyonlar
Yapının analiz sonucunda ilgili yüklemeler sonrası oluşacak deformasyonlu hali gösterilir.
Deformasyon Görünümü Özelliğinin Yeri

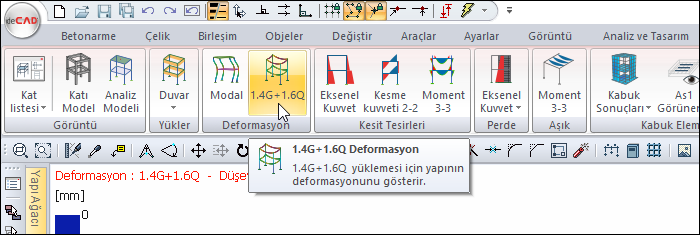

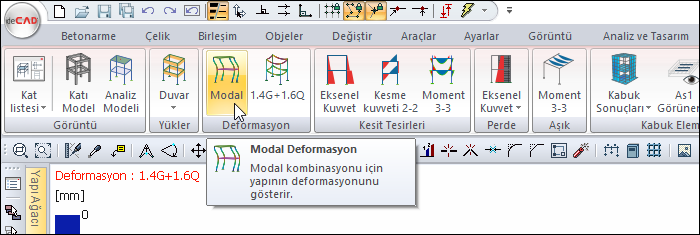

Ribbon menü Analiz ve Tasarım Görüntüleme sekmesi Deformasyon başlığı altından Modal veya 1.4G + 1.6Q komutlarından birine tıklayarak Deformasyon sekmesinden ulaşabilirsiniz.
![](../__attachments/1251573856/image-20201225-092507.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
![](../__attachments/1251573856/image-20201225-092553.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Ayrıca ribbon menü Betonarme sekmesi Analiz ve Tasarım Görüntüleme başlığı altından Analiz Modeli komutuna tıklayarak da Deformasyon sekmesine ulaşabilirsiniz.
![](../__attachments/1251573856/image-20201027-070301.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Deformasyon Örnekleri

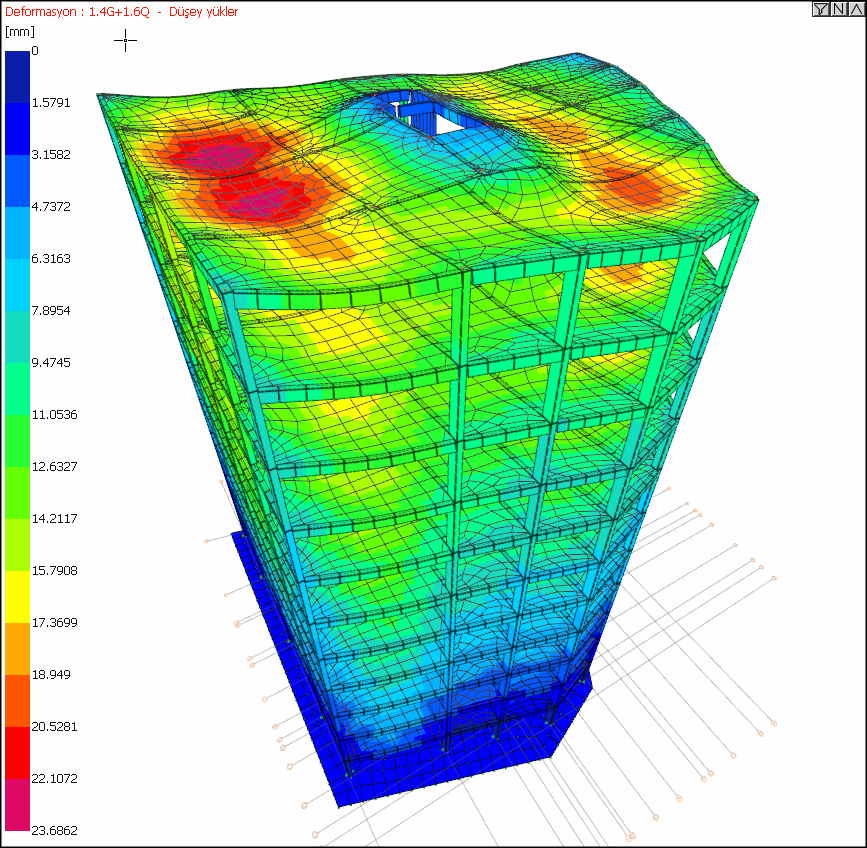

Düşey yükler altında örnek yapı deformasyonu ![]() |

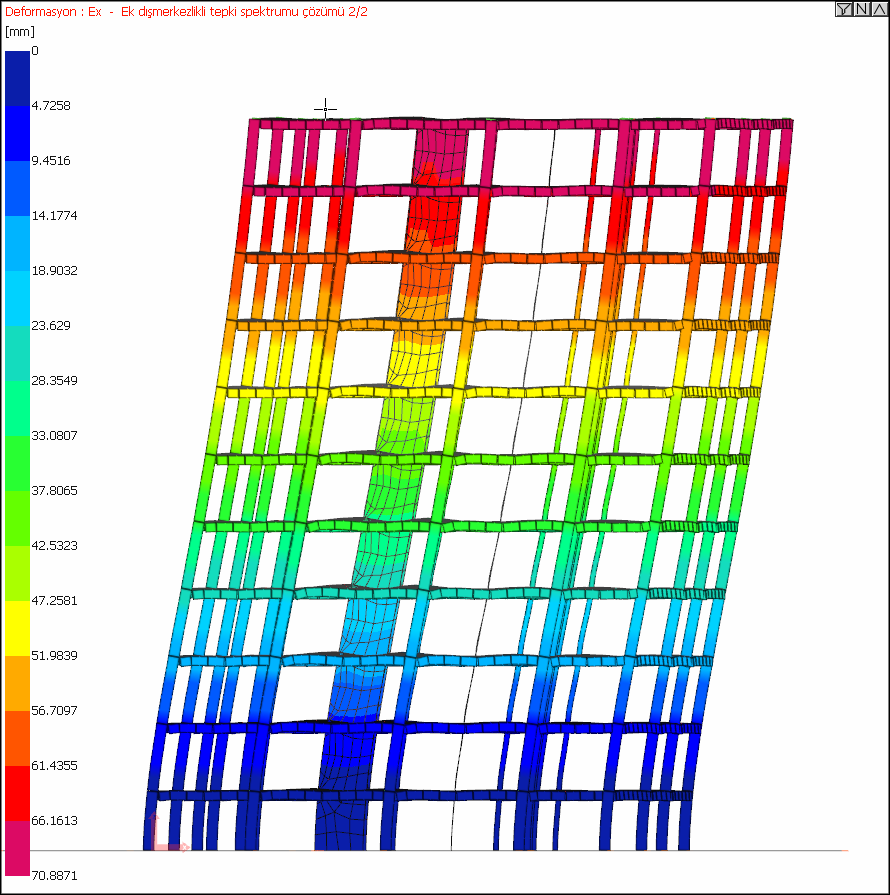

Ex deprem yüklemesi altında tek çerçevenin deformasyonu ![]() |

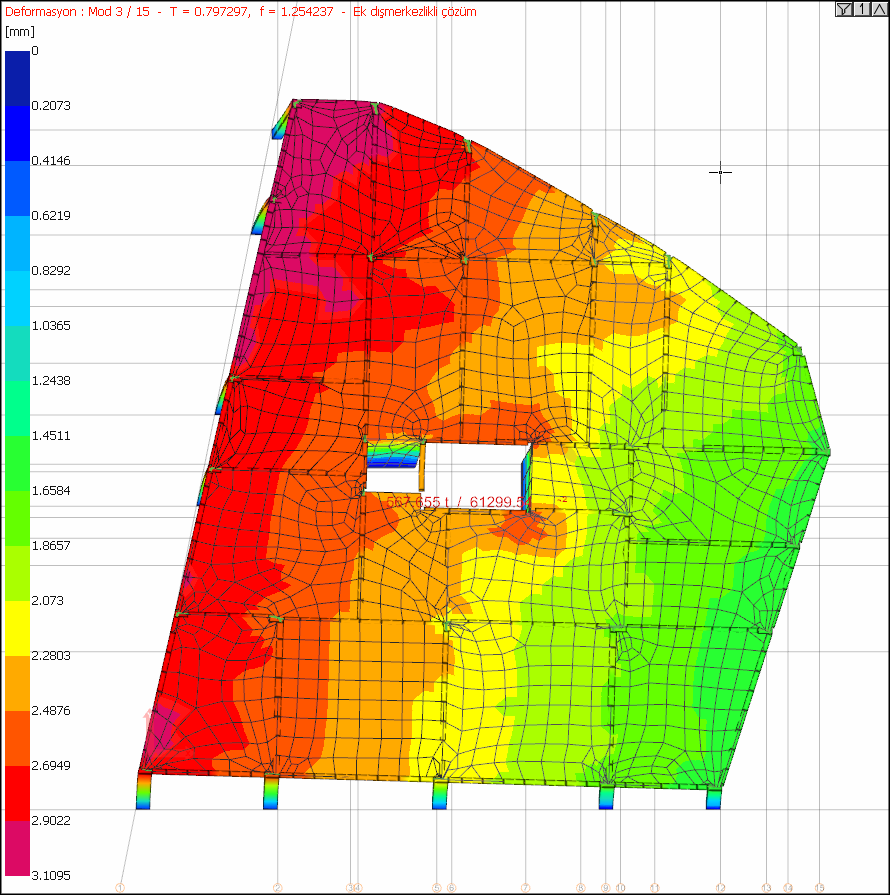

Yapının üstten görünüşü, örnek modal deformasyon ![]() |

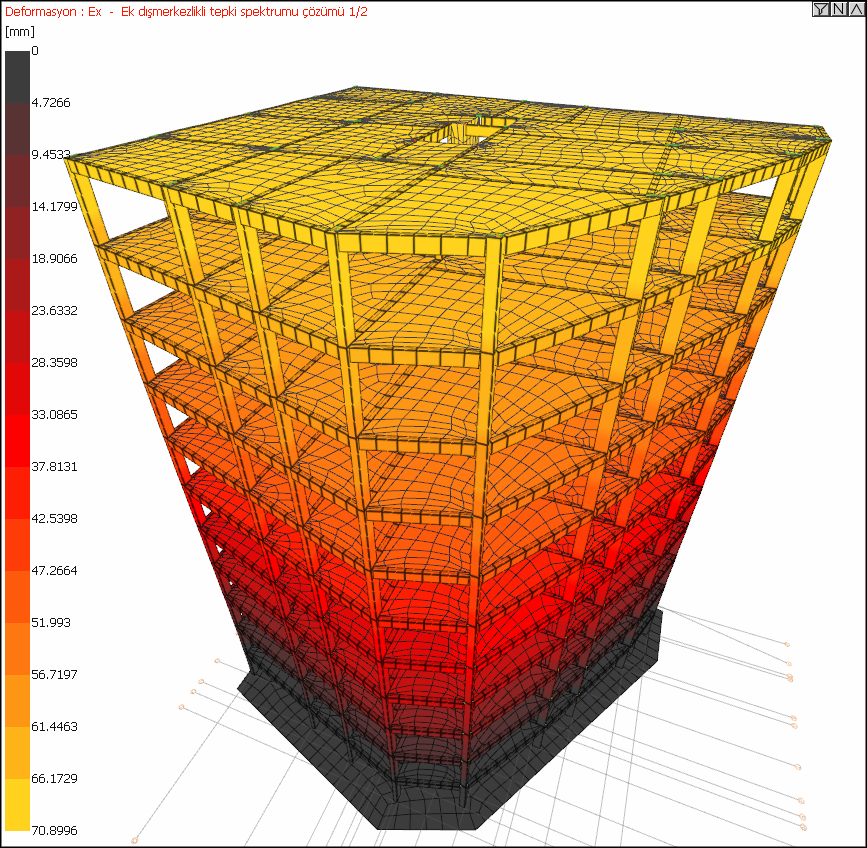

Sıcak bölge skalasına göre örnek yapı deformasyonu ![]() |

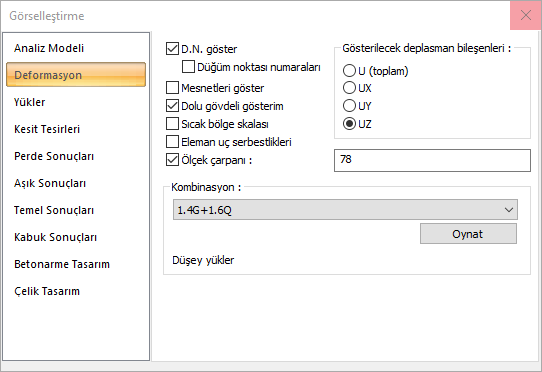

Deformasyon Sekmesi
![](../__attachments/1251573856/image-20201027-070301.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Özellikler |
---|
Düğüm Noktası Göster ![]() İşaretlenirse analiz modeldeki eleman birleşimlerime ouşturulan tüm düğüm noktaları kırmızı nokta olarak gösterilir. |
Düğüm Noktası Numaraları ![]() Düğüm Noktası Göster işaretli ise aktif olur. İşaretlenirse tüm düğüm noktalarının isimleri de gösterilir. |
Mesnetleri göster ![]() İşaretlenirse çerçeve sistemdeki mesnetler gösterilir. |
Dolu/Çubuk gövdeli gösterim ![]() İşaretlenirse çerçeve sistem dolu gövdeli(katı) olarak gösterilir. İşaretlenmezse çizgi(çubuk) olarak gösterilir. |
Sıcak bölge skalası ![]() Deformasyonları azdan çoğa doğru koyu kırmızı ve sarı arasında renk tonlaması yaparak, deformasyonların hızlıca incelenmesini sağlar. |
Eleman uç serbestlikleri ![]() İşaretlenirse uç serbestliği tanımlanmış elemanların bilgisi eleman üzerinde gösterilir |
Ölçek çarpanı ![]() Seçenek işaretli değilse deformasyonlar için programın uygun gördüğü ölçek çarpanı uygulanır. İşaretlenirse solunda yer alan kutucuğa istenilen ölçek çarpanı değeri elle girilebilir |

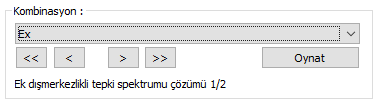

Kombinasyon ![]() Hangi yük durumu incelenmek isteniyorsa listede yer alan kombinasyon satırı tıklanır. Oynat butonuna basılarak animasyon görüntülenebilir. |
Gösterilecek deplasman bileşenleri ![]() U (toplam), UX (x yönünde), UY (y yönünde), UZ (z yönünde) seçeneklerinden işaretlenmesi halinde yapının deplasmanları gösterilir |
