Betonarme tasarım sonuçları yapı modeli üzerinden incelenir.
Betonarme Tasarım Sonuç Görünümü Özelliğinin Yeri

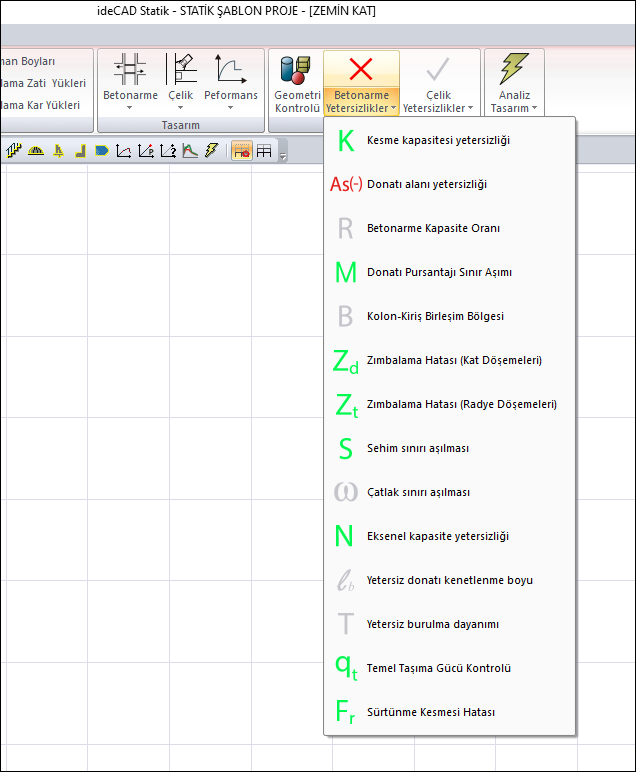

Ribbon menü Analiz ve Tasarım Görüntüleme sekmesi Sonuç başlığı Betonarme Yetersizlikler komutu altında yer alan komutlardan birine tıklayarak Betonarme Tasarım sekmesinden ulaşabilirsiniz.
Ayrıca ribbon menü Betonarme sekmesi Analiz ve Tasarım Görüntüleme başlığı altından Analiz Modeli komutuna tıklayarak da Betonarme Tasarım sekmesine ulaşabilirsiniz.

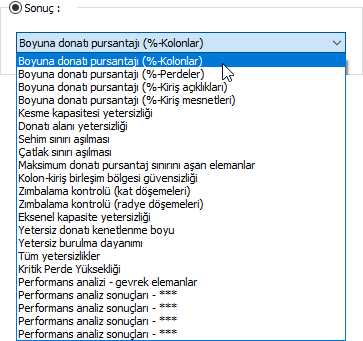

Sonuç Tipleri
|
Sonuç tipleri ve örnekleri |
|---|
|

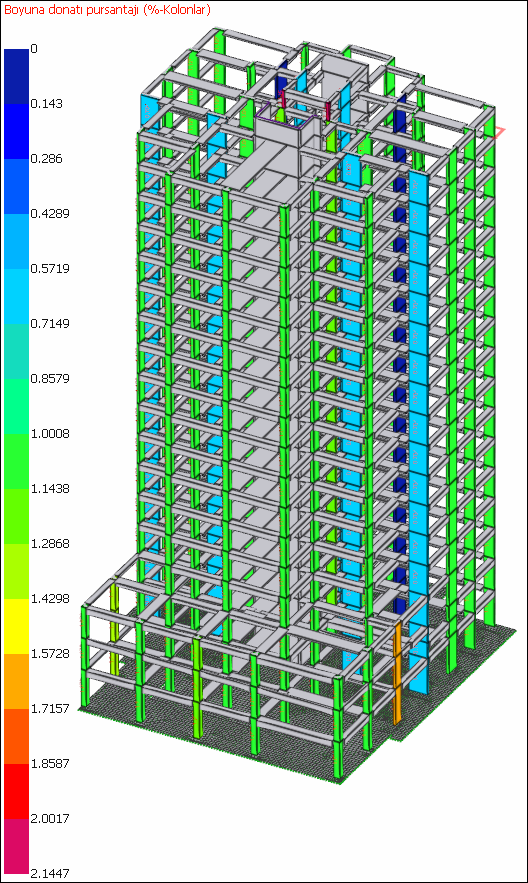

Boyuna donatı pursantajı (%-Kolonlar)
Farklı pursantaja sahip kolonlar görünüş penceresinde farklı renklere boyanırlar. Ekranın solundaki skaladan hangi rengin yüzdesel olarak hangi pursantaj değerine karşılık geldiği görülebilir.
|
|

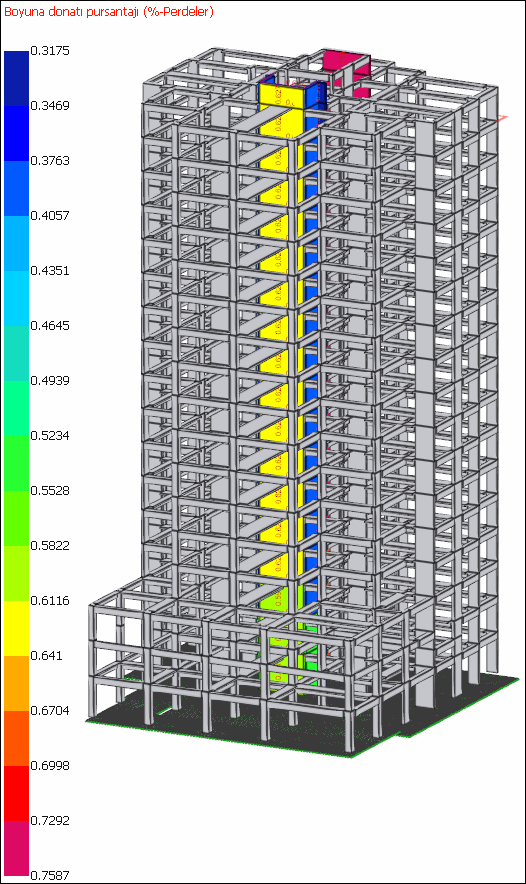

Boyuna donatı pursantajı (%-Perdeler)
Farklı pursantaja sahip perdeler görünüş penceresinde farklı renklere boyanırlar. Ekranın solundaki skaladan hangi rengin yüzdesel olarak hangi pursantaj değerine karşılık geldiği görülebilir.
|
|

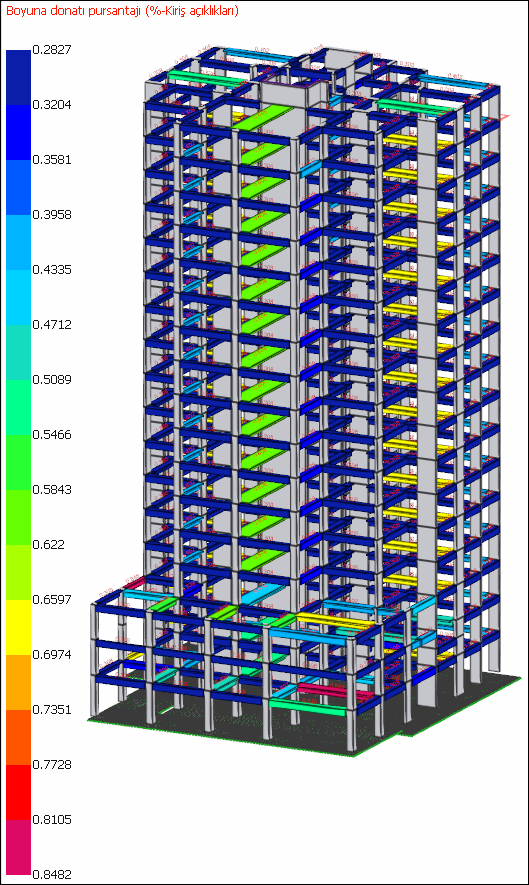

Boyuna donatı pursantajı (%-Kiriş açıklıkları)
Farklı açıklık pursantajına sahip kirişler görünüş penceresinde farklı renklere boyanırlar. Ekranın solundaki skaladan hangi rengin yüzdesel olarak hangi pursantaj değerine karşılık geldiği görülebilir.
|
|

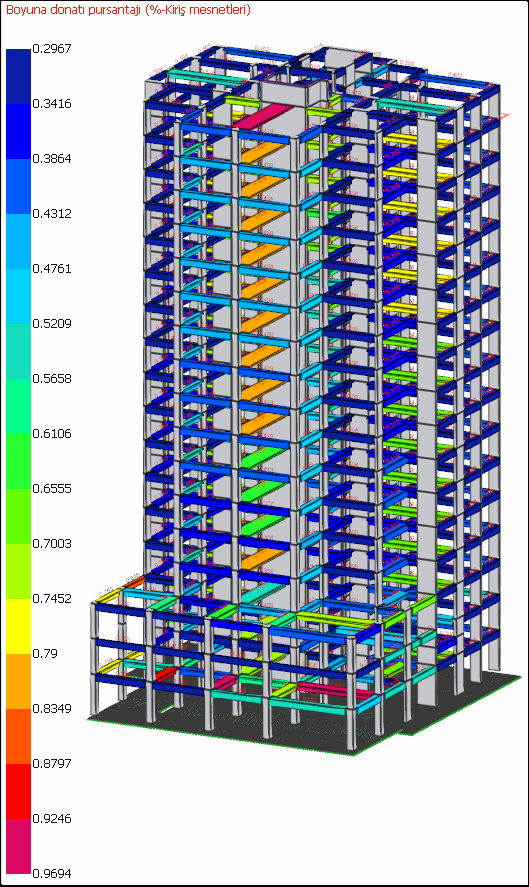

Boyuna donatı pursantajı (%-Kiriş mesnetleri)
Farklı mesnet pursantajına sahip kirişler görünüş penceresinde farklı renklere boyanırlar. Ekranın solundaki skaladan hangi rengin yüzdesel olarak hangi pursantaj değerine karşılık geldiği görülebilir.
|
|
Kesme kapasitesi yetersizliği
Kesme kapasitesi yönünden yeterli olamayan elemanlar görünüş penceresinde kırmızı renge boyanır. Yeterli olanlar yeşil renkte görünür. |
|

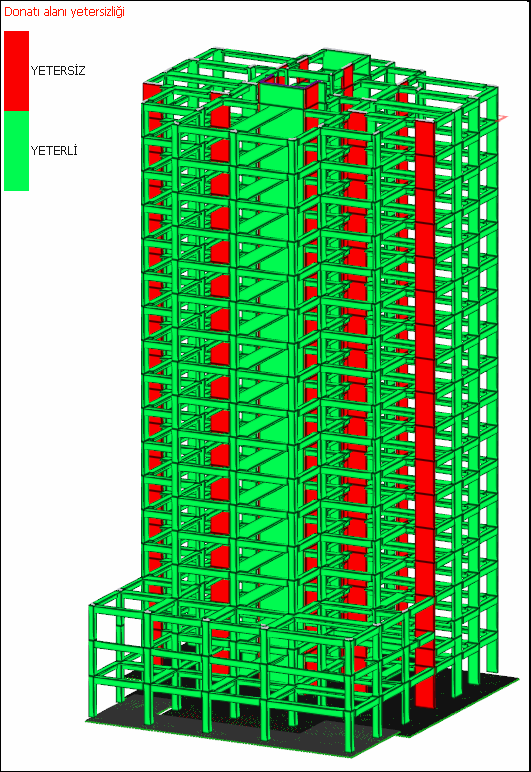

Donatı alanı yetersizliği
Kesitindeki mevcut donatısı gereken donatıdan küçük olan elemanlar görünüş penceresinde kırmızı renge boyanır. Yeterli olanlar yeşil renkte görünür.
|
|

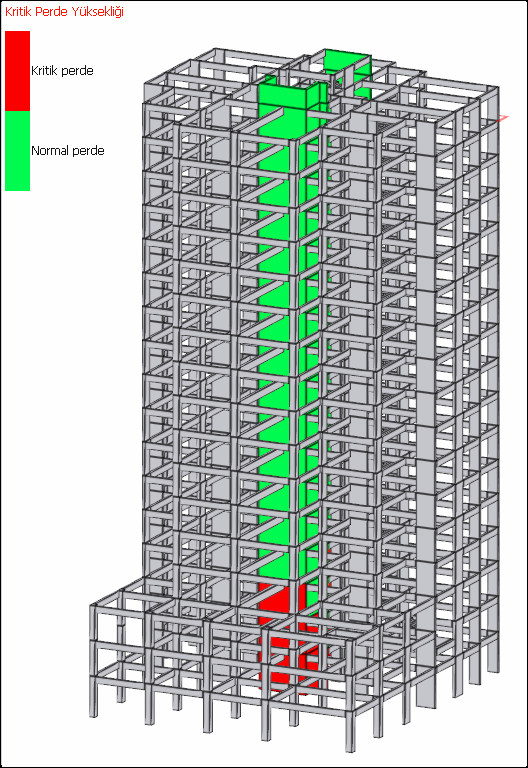

Kritik perde yüksekliği
TBDY 7.6.2’e tanımlanan koşullara göre kritik perde yüksekliği teşkil edilen perdelerin kritik bölge yüksekliği kırmızı renkle, kritik bölge dışında kalan yüksekliği yeşil renkle gösterilir.
|
|
Sehim sınırı aşılması
Sehim sınırını aşan kirişler görünüş penceresinde kırmızı renkte boyanır. |
|
Çatlak sınırı aşılması
Çatlak sınırını aşan kirişler görünüş penceresinde kırmızı renkte boyanır. |
|

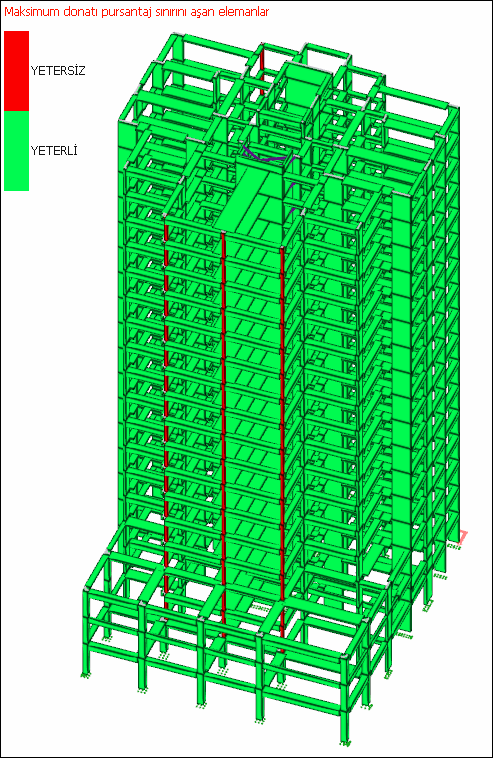

Maksimum donatı pursantaj sınırını aşan elemanlar
Elemanın mevcut donatı oranı parametre ayarlarında belirtilen maksimum pursantaj değerini aşıyorsa, ilgili elemanlar görünüş penceresinde kırmızı renge boyanır.
|
|

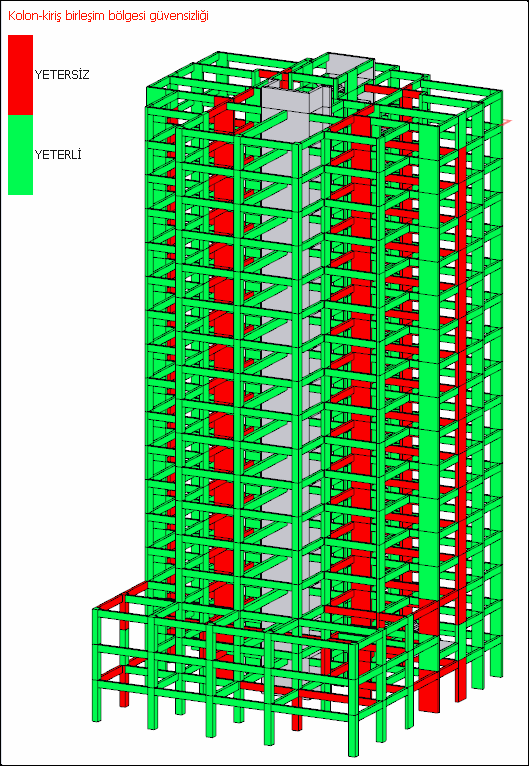

Kolon-kiriş birleşim bölgesi güvensizliği
Yüksek sünek kolonlarda, TBDY 2018 7.5.2 maddesini sağlamayan kolon-kiriş birleşimleri varsa, bu birleşimi oluşturan kolonlar ve bu kolonlara bağlanan kirişler kırmızı renkte boyanır.
|
|
Zımbalama kontrolü (kat döşemeleri)
Kat döşemelerinde farklı zımbala değerine sahip kolon ve perdeler görünüş penceresinde farklı renklere boyanır. Ekranın solundaki skaladan hangi rengin oransal olarak hangi zımbalama değerine karşılık geldiği görülebilir. Oranı 1'den büyük elemanlar kırmızı ile boyanır. |
|
Zımbalama kontrolü (radye döşemeleri)
Radye temelde farklı zımbala değerine sahip kolon ve perdeler görünüş penceresinde farklı renklere boyanır. Ekranın solundaki skaladan hangi rengin oransal olarak hangi zımbalama değerine karşılık geldiği görülebilir. Oranı 1'den büyük elemanlar kırmızı ile boyanır. |
|

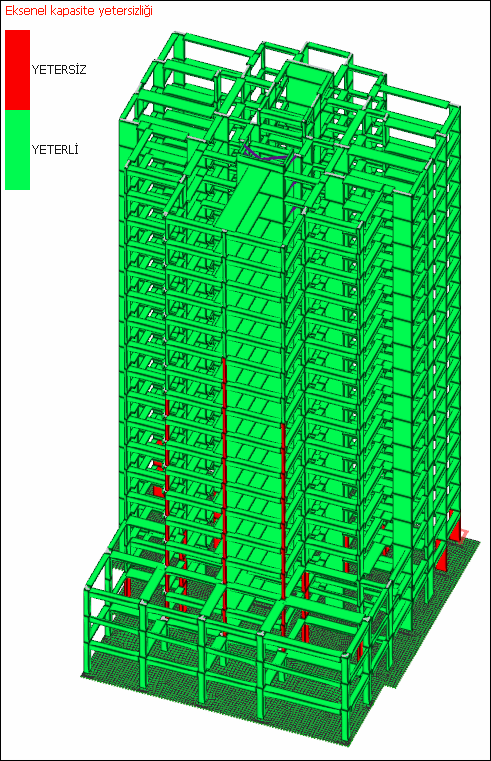

Eksenel kapasite yetersizliği
Kolona gelen düşey yükler eksenel kapasitesini aşıyorsa ilgili kolon görüntü penceresinde kırmızı olarak boyanır.
|
|

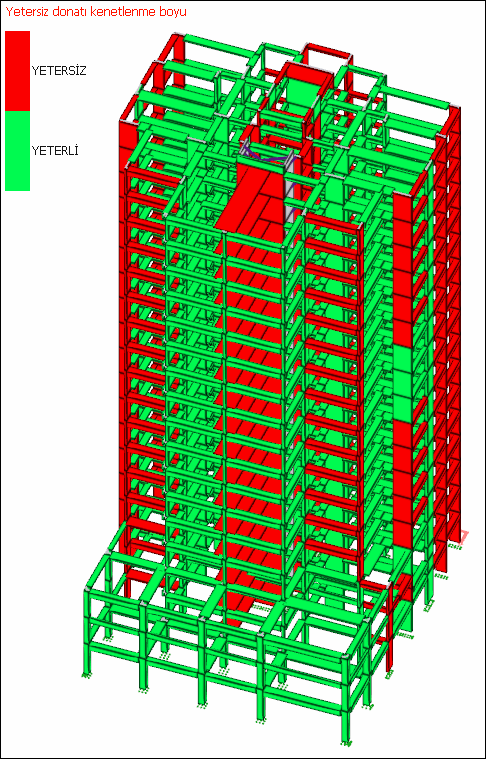

Yetersiz donatı kenetlenme boyu
Kiriş parametrelerinde TBDY 2018 7.4.3.1 maddesi seçeneği aktifse, bu kritere uymayan elemanlar görünüş penceresinde kırmızı olarak boyanır.
|
|
Betonarme kapasite oranı
Farklı kapasite oranına sahip elemanlar görünüş penceresinde farklı renklere boyanır. Ekranın solundaki skaladan hangi rengin oran değerine karşılık geldiği görülebilir. Oranı 1'den büyük elemanlar kırmızı ile boyanır. |
|
Yetersiz burulma dayanımı
Burulma kapasitesini aşan elemanlar görünüş penceresinde kırmızı renkte boyanır. |
|

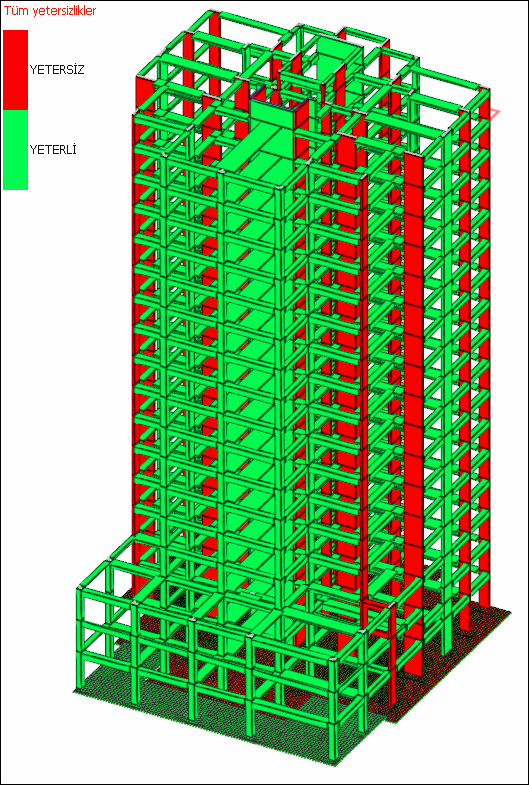

Tüm yetersizlikler
Yukarıda açıklanan yetersizliklerden herhangi birini ya da bir kaçını içeren elemanlar varsa bunlar görünüş penceresinde kırmızı olarak boyanırlar.
|
|
Temel taşıma gücü kontrolü
Temel taşıma gücünü aşan elemanlar görünüş penceresinde kırmızı renkte boyanır. |
|
Sürtünme kesmesi hatası
Sürtünme kesmesi hatası alınan elemanlar görünüş penceresinde kırmızı renkte boyanır. |
|

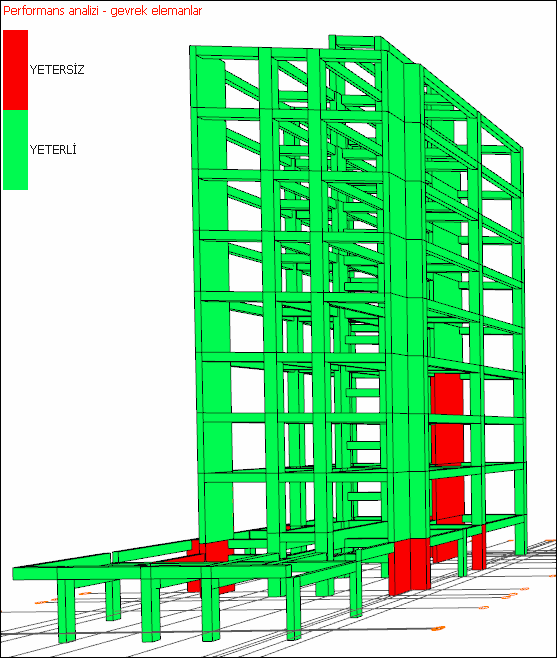

Performans analizi-gevrek elemanlar
Doğrusal performans analizi sonucunda gevrek elemanlar varsa bunlar görünüş penceresinde kırmızı renge boyanır.
|
|

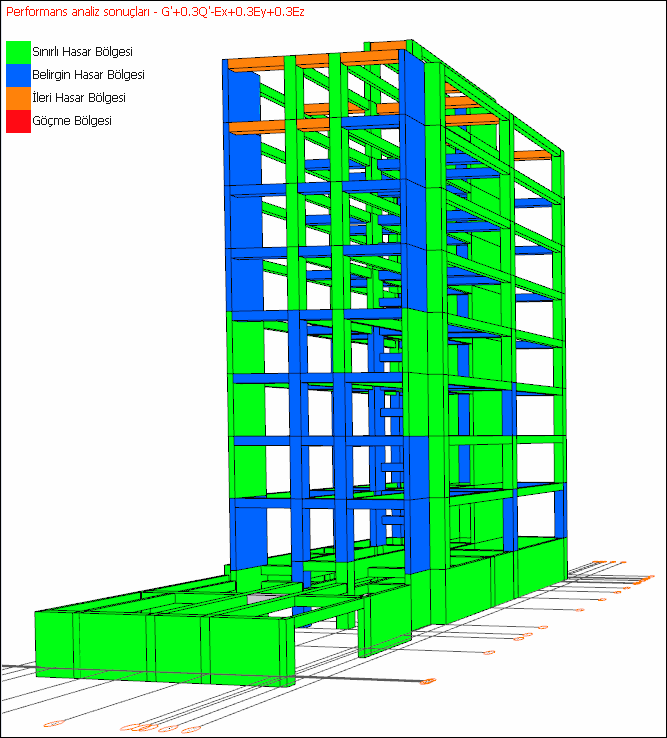

Performans analizi Seçilen bir yükleme durumu için elemanlarda oluşan hasar durumları görünüş penceresinde yapı üzerinde gösterilir. Hangi rengin hangi hasar durumunu gösterdiği ekranın solunda yer alan renk skalasından görülebilir.
|

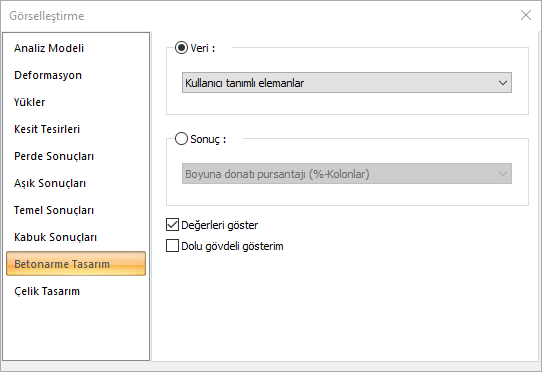

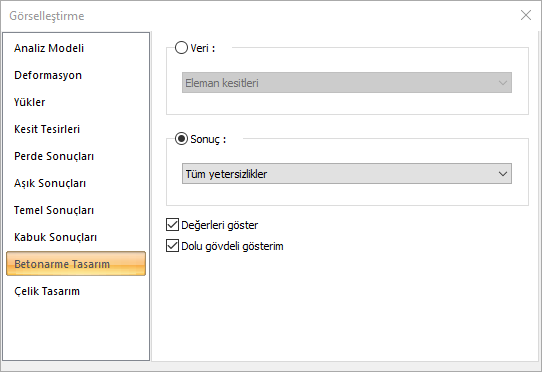

Betonarme Tasarım Sekmesi
|
Özellikler |
|---|
|

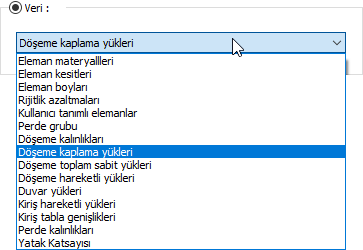

Veri
Listede yer alan seçeneklerinden herhangi biri seçilerek görünüş penceresine yer alan yapı modeli üzerinde kullanıcı tarafından belirlenen verilerin gösterilmesi sağlanabilir. |
|

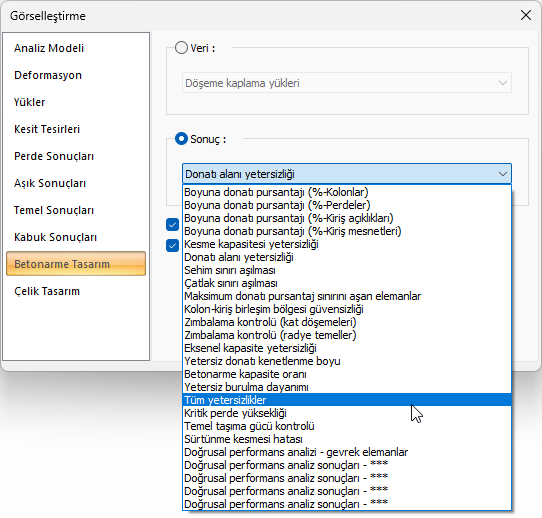

Sonuç
Listede yer alan seçeneklerinden herhangi biri seçilerek görünüş penceresine yer alan yapı modeli üzerinde kullanıcı tarafından belirlenen verilerin gösterilmesi sağlanabilir. Betonarme tasarım sonuçları başlığından detaylı bilgiye ulaşabilirsiniz. |
|
Değerleri göster
İşaretlenirse diyagramlara ait değerler yapı üzerinde gösterilecektir. |
|
Dolu gövdeli gösterim
İşaretlenirse çerçeve sistem dolu gövdeli(katı) olarak gösterilir. İşaretlenmezse çizgi(çubuk) olarak gösterilir. |
